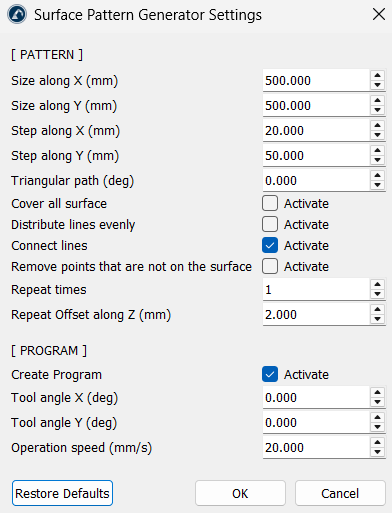

Parametereinstellungen
Die Konfigurationen legen fest, wie das Layout der Projektion aufgebaut, skaliert und über die Oberfläche des Bauteils verteilt wird.
Abmessungen des Musterlayouts
1.Größe entlang X (mm) und Größe entlang Y (mm): Steuert die Gesamtbreite und -länge des Bereichs der Projektion, ausgehend vom Ursprung des Quellrahmens.
2.Schrittweite entlang der X-Achse (mm) und Schrittweite entlang der Y-Achse (mm): Definiert den Auflösungsabstand. Die X-Schrittweite bestimmt den Abstand zwischen parallelen Durchläufen, während die Y-Schrittweite festlegt, wie dicht die einzelnen Berechnungsmarkierungen entlang jeder Linie gesetzt werden.
3.Dreieckige Bahn (Grad): Die Einstellung eines Winkels größer als Null zieht die äußeren Begrenzungskanten nach innen. Dadurch wird ein standardmäßiges rechteckiges Raster in ein sauberes, sich verjüngendes Dreiecksmuster umgewandelt.
Verteilungs- und Verbindungsregeln
1.Gesamte Fläche abdecken: Wenn diese Option aktiviert ist, wird die Berechnungsschleife gezwungen, sich bis zu den maximalen Begrenzungsgrenzen auszudehnen, wodurch sichergestellt wird, dass keine Kanten zu kurz bleiben, falls die Größenanpassungsschritte nicht gleichmäßig verteilt sind.
2.Linien gleichmäßig verteilen: Bei Aktivierung wird der Abstand zwischen den Linien dynamisch angepasst, sodass jeder Durchgang perfekt über den ausgewählten Bereich verteilt ist, ohne dass am letzten Rand ein ungleichmäßiger Spalt entsteht.
3.Linien verbinden: Verbindet einzelne parallele Linien an ihren Enden zu einer einzigen, ununterbrochenen Zickzack-Bahn und verhindert so, dass der Roboter zwischen den Reihen ständig anheben und neu positionieren muss. Diese Einstellung ist standardmäßig aktiviert.
4.Punkte entfernen, die nicht auf der Oberfläche liegen: Hiermit werden Berechnungsmarkierungen herausgefiltert, die die Zielgeometrie vollständig verfehlen. Bei Aktivierung werden Linien, die über die Kanten hinausragen oder durch hohle Ausschnitte/Löcher verlaufen, automatisch gelöscht, anstatt schwebende Luftbahnen zu erzeugen.
Mehrfachdurchlauf-Versätze
1.Wiederholungsanzahl: Legt die Gesamtzahl der zu erzeugenden identischen Pfadschichten fest.
2.Wiederholungsversatz entlang der Z-Achse (mm): Legt einen vertikalen Abstand für jede zusätzliche Schicht fest. Dadurch entstehen parallele Mehrfachdurchlauf-Schichten, die entlang der Z-Achse gestapelt werden. Dies ist hilfreich bei der Programmierung von schichtweiser Materialabtragung oder mehrstufigen Oberflächenbehandlungen.
Programmintegration
1.Programm erstellen: Erzeugt automatisch ein funktionsfähiges Bewegungsprogramm parallel zu den Rohgeometrielinien. Diese Option ist standardmäßig aktiviert.
2.Werkzeugwinkel X (Grad) und Werkzeugwinkel Y (Grad): Neigt den Ausrichtungswinkel des TCP des Roboters relativ zur Oberflächennormalen, wodurch feste Düsenwinkel oder benutzerdefinierte Brennerneigungen während der Ausführung ermöglicht werden.
3.Arbeitsgeschwindigkeit (mm/s): Legt direkt in den Bewegungsparametern eine einheitliche lineare Verfahrgeschwindigkeitsgrenze fest.
