Verwendung

Das Add-in „Surface Pattern Generator“ dient als Ein-Klick-Lösung zur Erzeugung von Roboter-Werkzeugbahnen allein anhand des Teileobjekts. Befolgen Sie die folgenden Schritte, um dieses Add-in zu verwenden:

1.Öffnen Sie die Stationsdatei und positionieren Sie einen Zielrahmen so, dass er zur Werkstückoberfläche zeigt.

2.Klicken Sie in der Symbolleiste  auf das Symbol  des „Surface Pattern Generator“.

3.Wählen Sie das Zielbauteilmodell in der Popup-Eingabeaufforderung aus (erscheint nur, wenn sich mehr als ein Objekt in der Station befindet).

4.Passen Sie Größen, Schrittabstände und Verbindungsoptionen im Einstellungsfenster an.

5.Klicken Sie auf „OK“, um den Vorgang auszuführen.

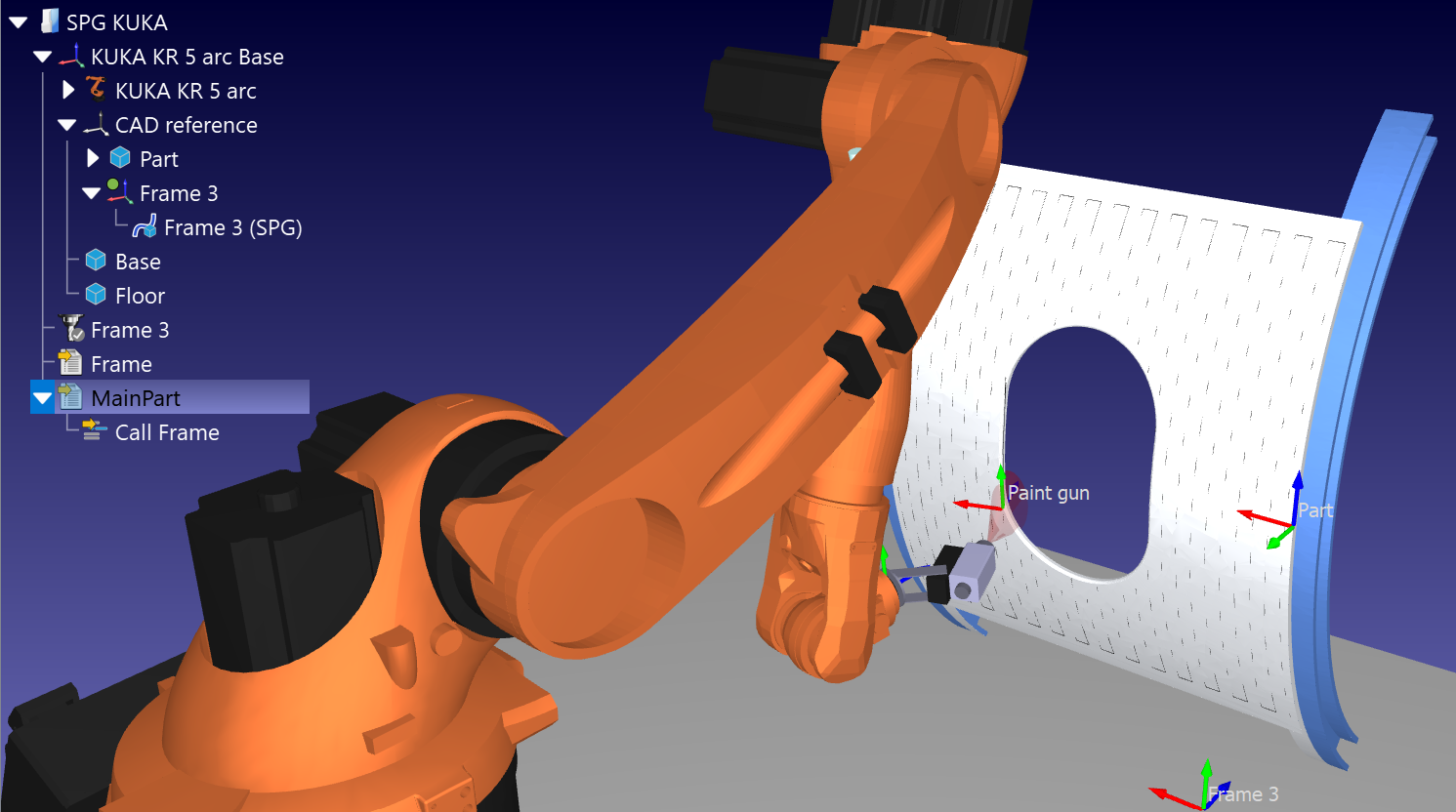

Das Add-in generiert ein geometrisches Linienobjekt unter dem im ersten Schritt hinzugefügten Zielrahmen, erstellt ein Kurvenfolgeprojekt, berechnet die Werkzeugwege und erstellt automatisch eine Hauptprogrammsequenz.
