Mehrachs

Der Mehrachs-Algorithmus erstellt einen Mehrachs-Werkzeugweg, der zur Zerspanung von taschenförmigen Formen verwendet werden kann. Die Berechnung verwendet STL-Netze und IGES-Geometrien als Eingabe. Der Benutzer muss die Boden-, Wand- und Deckenflächen angeben, woraufhin das System automatisch den Werkzeugweg erstellt.

Der Multiaxis-Schruppalgorithmus erstellt einen mehrachsigen Werkzeugweg, der zum Schruppen von taschenförmigen Formen verwendet werden kann. Die Parameter sind identisch mit denen des dreieck- und netzbasierten Schruppzyklus, der die adaptive Schruppfunktion umfasst.

Der Algorithmus „Multiaxis Floor Finish“ erstellt einen mehrachsigen Werkzeugweg für das Schlichten von taschenförmigen Formen. Der Benutzer muss die Teile- und Bodenflächen angeben.

Der Algorithmus „Multiaxis Wall Finish“ erstellt einen mehrachsigen Werkzeugweg, der zum Schlichten von taschenförmigen Formen verwendet werden kann. Der Benutzer muss den Boden und die Wand angeben.

Der Algorithmus „Mehrachsige Schlichtung“ erstellt einen mehrachsigen Werkzeugweg für die Schlichtung taschenförmiger Formen. Der Benutzer muss die Boden- und Wandschlichtungsvorgänge als Eingabe angeben. Die Berechnung verwendet Begrenzungskurven um die unbearbeiteten Bereiche, die entweder vom Benutzer angegeben oder automatisch aus früheren Vorgängen der Mehrachs-Zerspanung abgeleitet werden.

Der Benutzer kann auswählen, welche Bereiche für die Zerspanung bearbeitet werden und welche Kurven als Führungskurven verwendet werden sollen, indem er eine der folgenden Optionen auswählt:

1.Mittlere Achse: Die mittlere Achse wird als Führungskurve verwendet. Der Hauptteil der mittleren Achse wird aus den Begrenzungskurven berechnet.

2.Bodengrenze: Die Grenze der Bodenfläche wird als Führungskurve verwendet.

3.Nicht für Zerspanung geeignet: Dieser Bereich wird nicht durch Zerspanung bearbeitet.

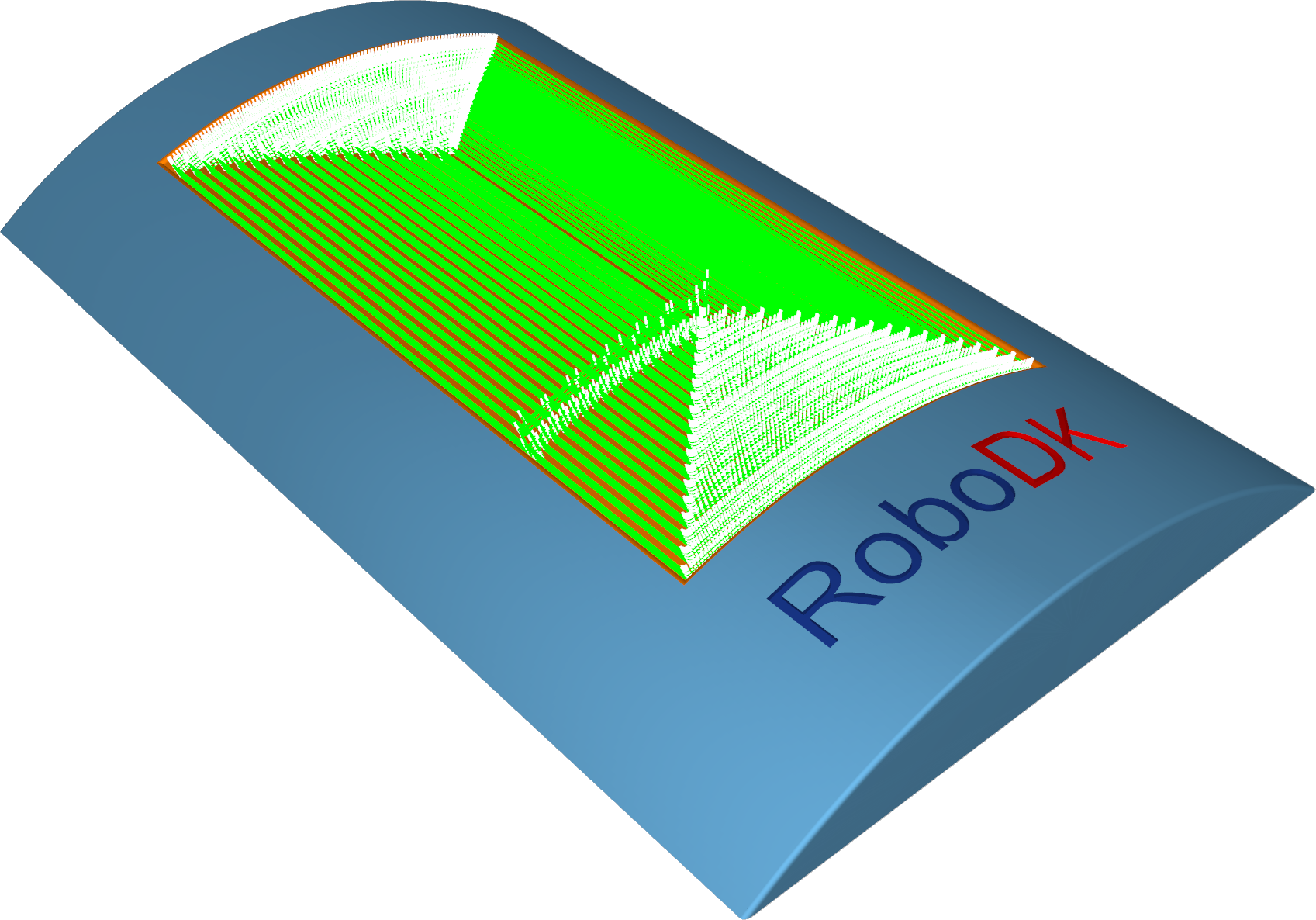

CAM - Bild 40

Station: CAM-Mehrachs-Schruppen.
