Registerkarte „CAM“

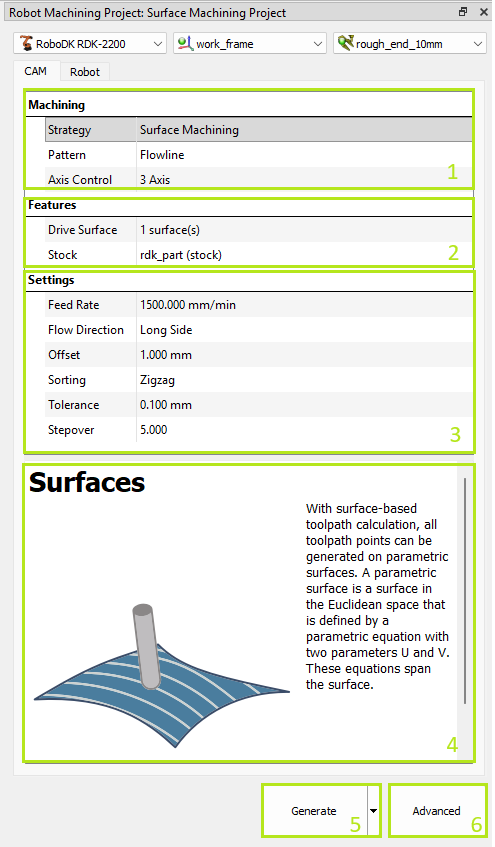

Die Registerkarte „CAM“ im Menü „CAM-Projekt“ enthält die Einstellungen für die Zerspanung und andere in diesem Abschnitt beschriebene Strategieeinstellungen.

1.Zerspanungseinstellungen – zeigt die ausgewählte Strategiegruppe an und ermöglicht das Umschalten zwischen Mustern. Zusätzlich können Sie den Modus für die Steuerung der Achsen auswählen.

2.Feature-Einstellungen – Zeigt die ausgewählten Features des Teils und des Rohteils an. Diese Auswahl ist für die Berechnung der Werkzeugwege obligatorisch.

3.Strategiespezifische Einstellungen.

4.Tipp – wird angezeigt, wenn Sie auf die Parameter klicken.

5.Schaltfläche „Werkzeugweg generieren“ – berechnet den Werkzeugweg und wendet ihn auf den ausgewählten Roboter an. Mit den Unteroptionen „Validieren“ und „Auf Roboter anwenden“ können Sie die Berechnungs- und Anwendungsaktionen für komplexe Werkzeugwege trennen.

6.Erweiterte Strategieeinstellungen.
