Trimesh – Konstante Z
Diese Strategie ermöglicht die Zerspanung von 3D-Komponenten mit Werkzeugwegen, die parallel zu einer Ebene verlaufen, die von der Richtung der Zerspanung abhängt. Stellen Sie sich eine Komponente vor, die von oben nach unten geschnitten wird.
Diese Strategie wird im Allgemeinen zum Halbfertig- oder Schlichten eines Bauteils verwendet. Sie eignet sich am besten für die Zerspanung steiler Bereiche – vertikaler oder nahezu vertikaler Wände eines 3D-Bauteils.
1.Konstante Z + Konstante Spitze: Mit diesem Muster können Sie Teile, die aus steilen und flachen Bereichen bestehen, in einem Durchgang zerspanen. Steile Bereiche werden mit Hilfe von konstanten Z-Schnitten zerspanet. Für die Zerspanung flacher Bereiche wird eine konstante Spitze angewendet.
2.Konstante Z + parallele Schnitte: Dieses Muster ermöglicht die Zerspanung von Teilen, die aus steilen und flachen Bereichen bestehen, in einem Durchgang. Steile Bereiche werden mit Hilfe von konstanten Z-Schnitzen bearbeitet. Parallele Schnitte werden für die Zerspanung flacher Bereiche angewendet.

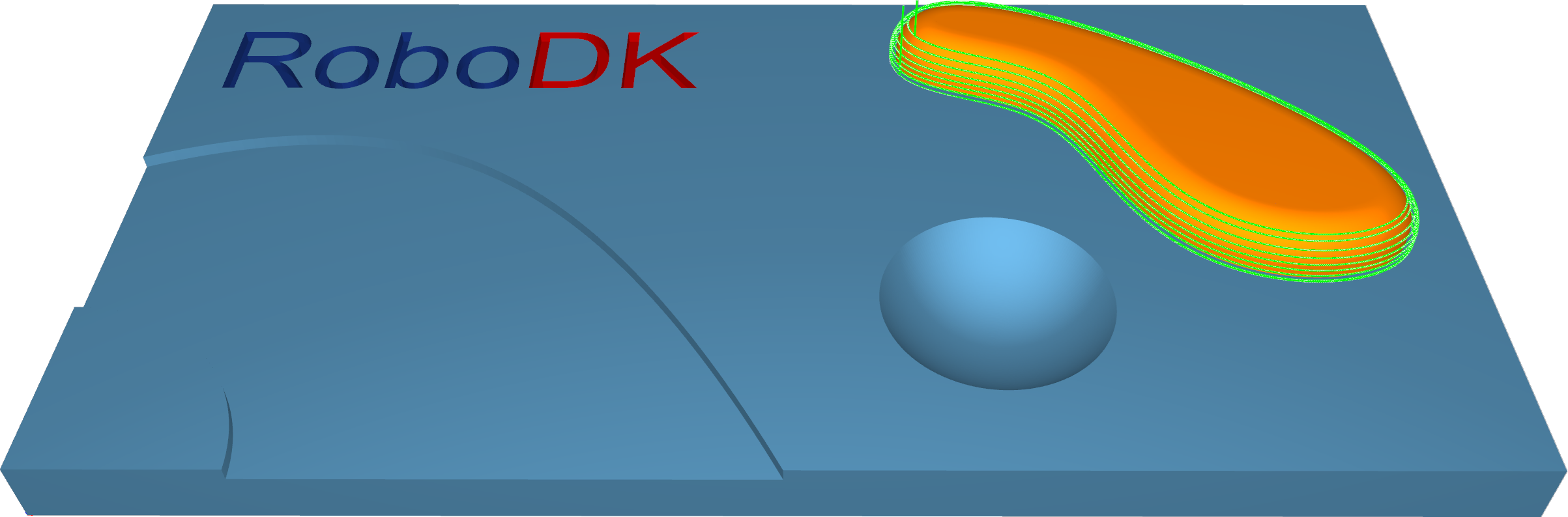

Station: CAM-Trimesh-ConstantZ.
