Trimesh–Schruppen
Das Schruppen ist die erste Stufe der Zerspanung. Diese Strategie wird verwendet, um sehr schnell große Mengen an überschüssigem Material zu entfernen und eine kleine Menge an Material für die Halbfertig- und Schlichtung zu belassen. Mit dieser Strategie können Sie aus einem rechteckigen oder kernförmigen Block ein Rohteil erstellen.

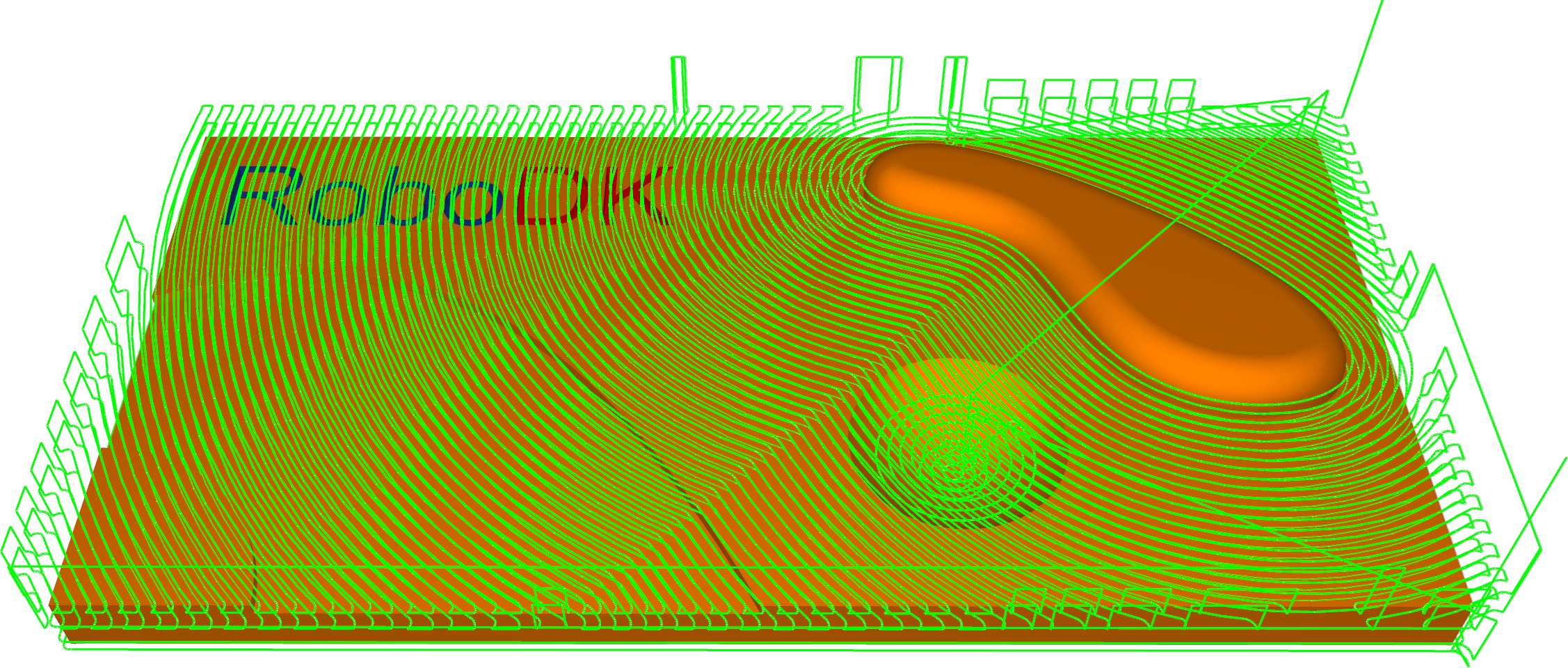

Der Werkzeugweg schneidet das Material in aufeinanderfolgenden Z-Ebenen von oben nach unten. Der Parameter „Tiefenschritt” definiert den Abstand zwischen zwei Z-Ebenen. Der Werkzeugweg wird aus Modellschnitten erstellt und nach außen versetzt. Der Abstand zwischen zwei Versätzen wird durch den Schrittabstand definiert. Die Werkzeugwegsegmente werden auf Blockgrenzen besäumt. Das Ergebnis ist ein Rohteil mit einem Treppeneffekt über das gesamte Teil, das sich vom fertigen Teil um eine Dicke unterscheidet, deren Wert im Feld „Versatz” definiert ist.
Hinweis: Wenn kein Rohteilmodell definiert ist, muss das Teil eine geschlossene Tasche aufweisen. Andernfalls kann kein Werkzeugweg generiert werden.
Hinweis: Wenn das Teil offene Taschen aufweist oder generell eine offene Geometrie hat, muss ein Rohteil oder eine 2D-Einschränkung definiert werden.
Station: CAM-Trimesh-Schruppen.
