Welding with Positionner

Einführung

Dieses Beispiel zeigt Ihnen, wie Sie RoboDK für die Simulation des Tankschweißens verwenden können. Dieses Beispiel enthält ein Beispielmodell eines Tanks und eine Roboterzelle mit einem ABB-Schweißroboter, der mit einem einachsigen Positionierer gekoppelt ist.

Hinweis: Erfahren Sie mehr über das RoboDK Welding Add-in unter diesem Link.

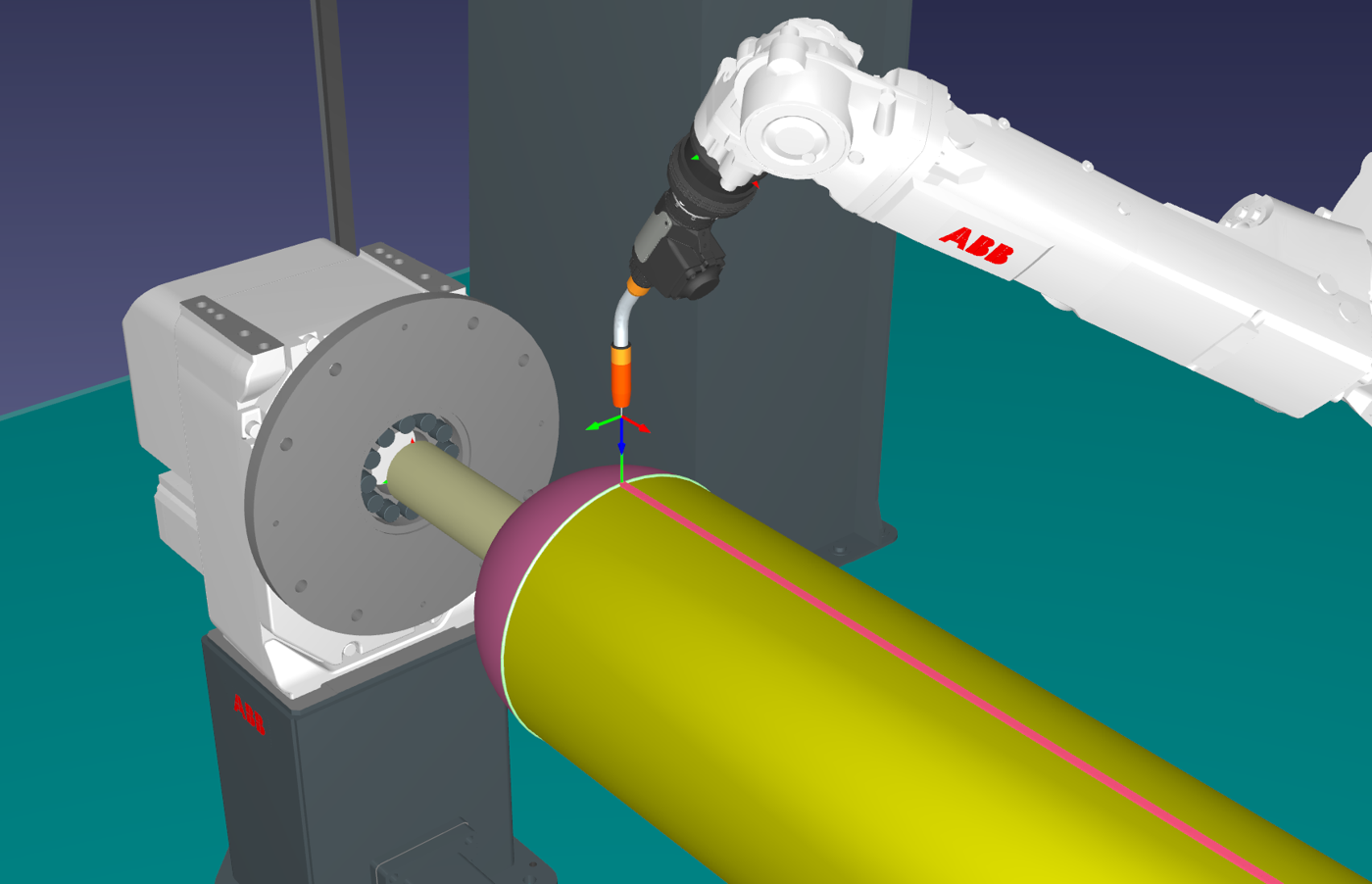

Beispiel für Roboterschweißen

Um dieses Roboterschweißprojekt durchzugehen, sollten Sie zunächst das Beispiel RoboDK Roboterschweißen mit Positionierer in der Standardbibliothek auswählen. Dann wählen Sie die Schweißbahnen in Fusion 360 aus. Anschließend sollten Sie die Roboterbahn in RoboDK anpassen.

Modell importieren

Sie sollten zunächst das Teil und die Schweißbahnen aus Fusion 360 importieren.

Importieren Sie das Modell aus Fusion 360:

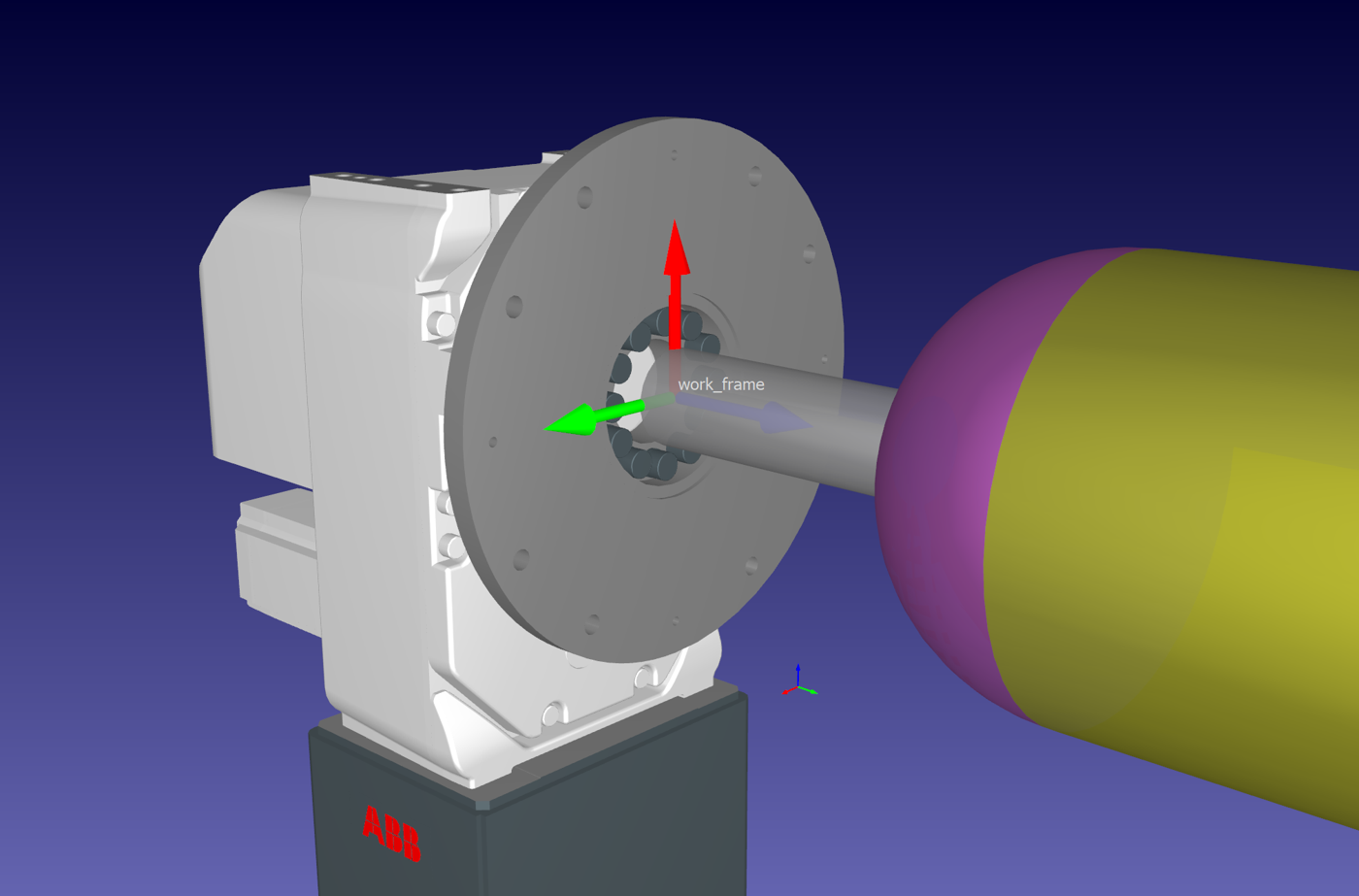

1.Wählen Sie in RoboDK das Bezugssystem des Positioniererflansches zur Befestigung des Tanks aus.

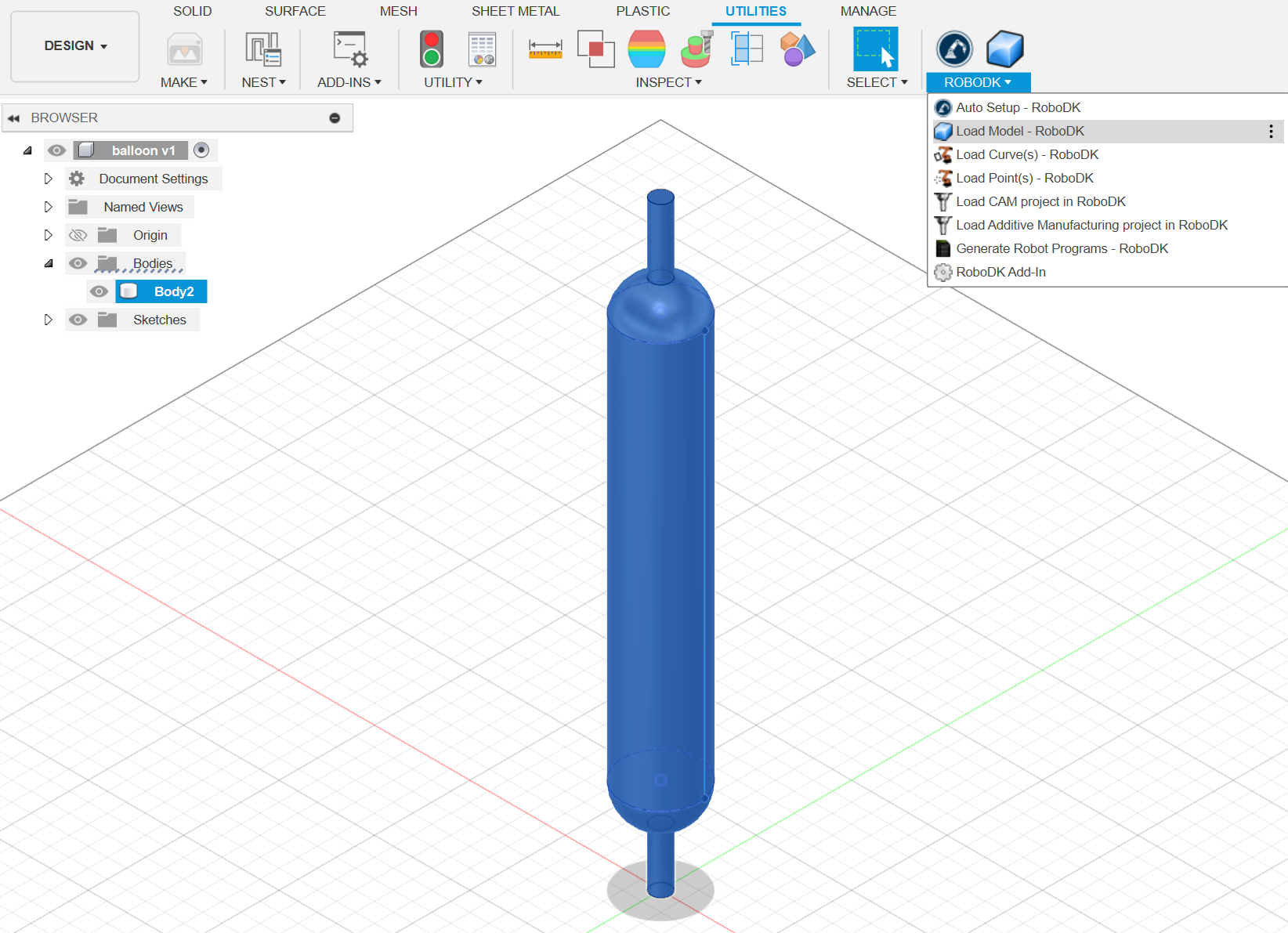

2.Gehen Sie auf die Registerkarte RoboDK in den Fusion 360-Dienstprogrammen und wählen Sie Modell laden.

Example Welding with Positioner - Bild 1

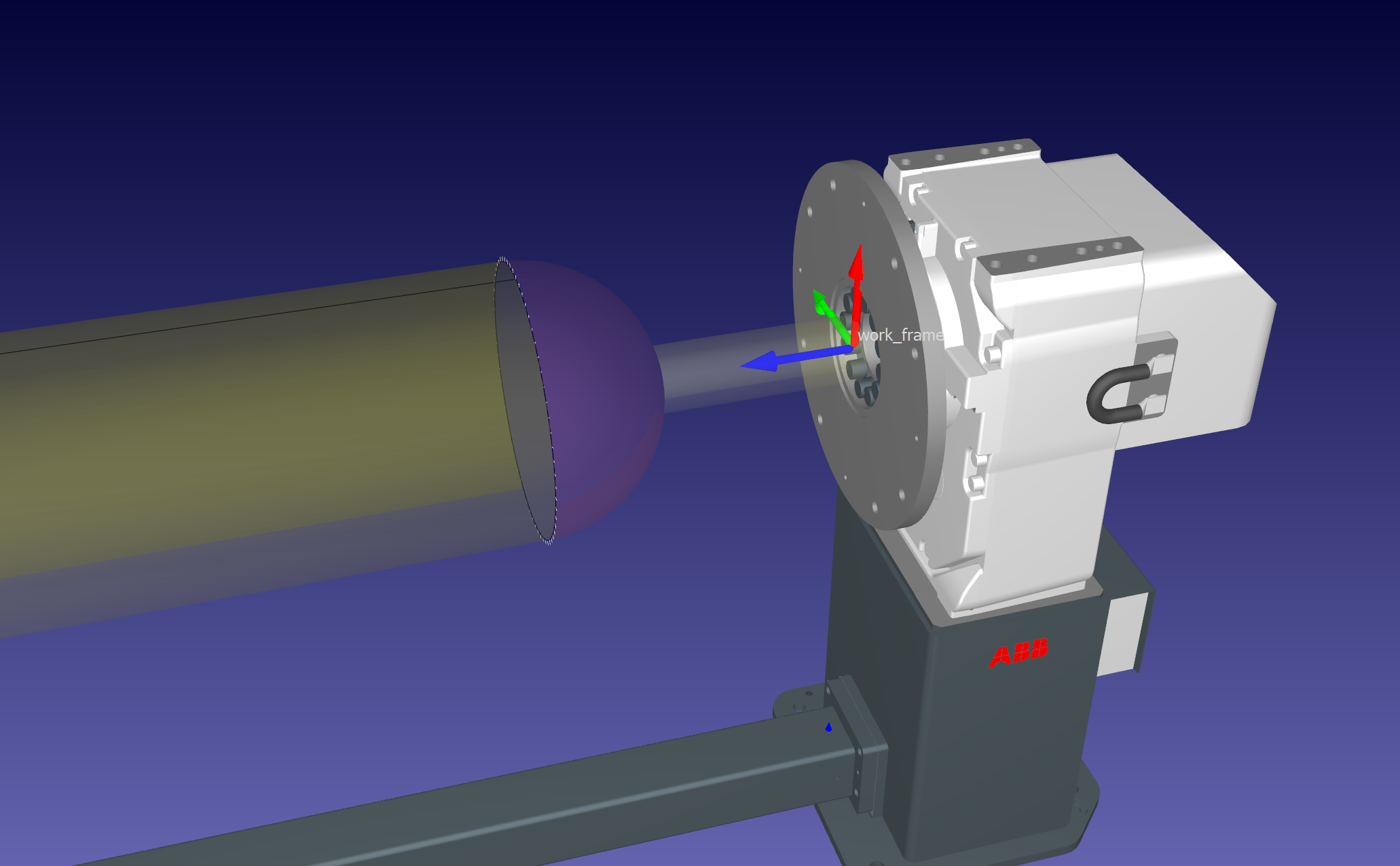

3.Prüfen Sie die Position des Tankmodells und benennen Sie es um.

Example Welding with Positioner - Bild 2

Bahn importieren

Nachdem Sie das Modell importiert haben, müssen die Schweißbahnen importiert werden.

Importieren Sie die Bahn aus Fusion 360:

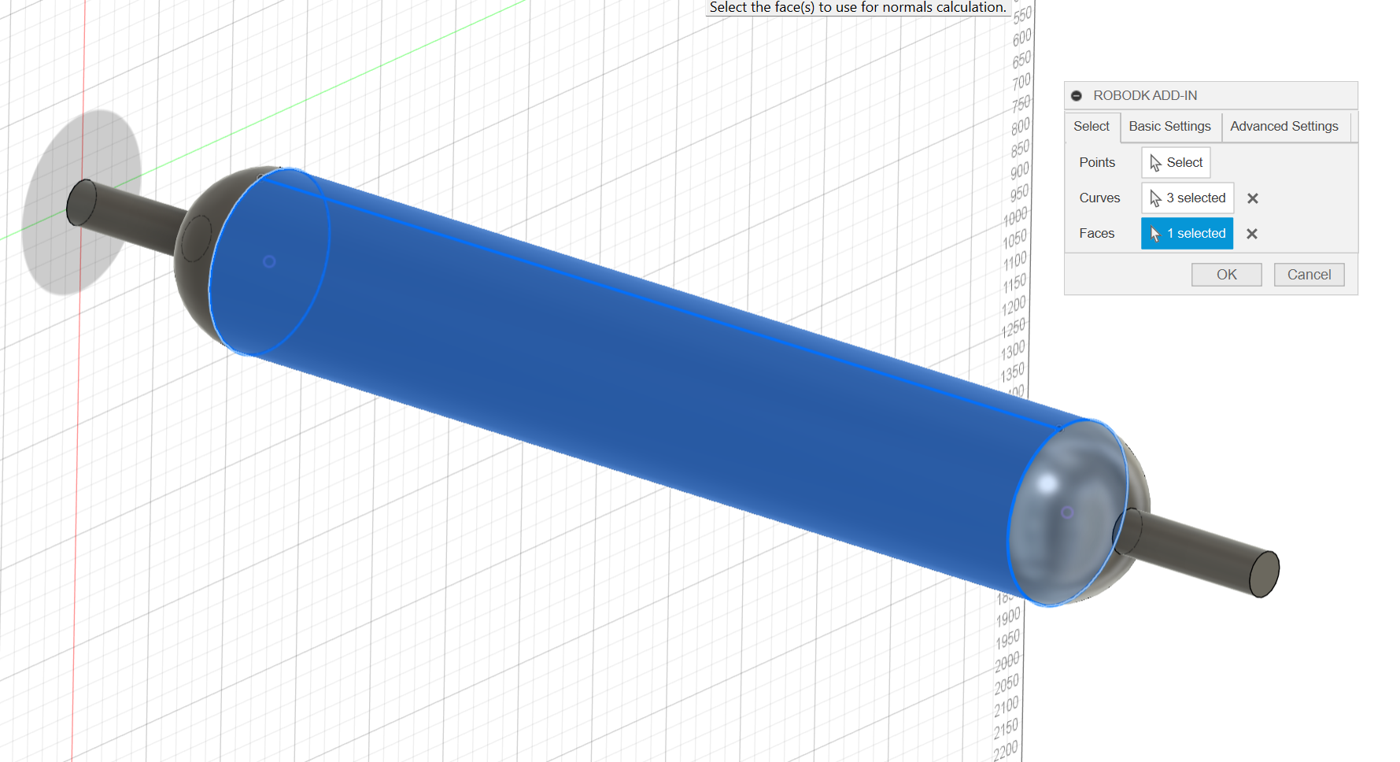

1.Wählen Sie die Schweißbahnen aus. Stellen Sie sicher, dass Sie auch die Flächen auswählen, da diese bei der Ausrichtung des Roboterwerkzeugs helfen.

Example Welding with Positioner - Bild 3

2.Nachdem Sie nun die Bahn aus Fusion 360 importiert haben, können Sie zu RoboDK wechseln.

3.Überprüfen Sie die Position der Bahn und benennen Sie die Bahn um.

Example Welding with Positioner - Bild 4

Kurvenfolgeprojekt einrichten

Nachdem Modelle und Schweißbahnen importiert wurden, besteht der nächste Schritt darin, die entsprechenden Kurvenfolgeprojekte zu erstellen.

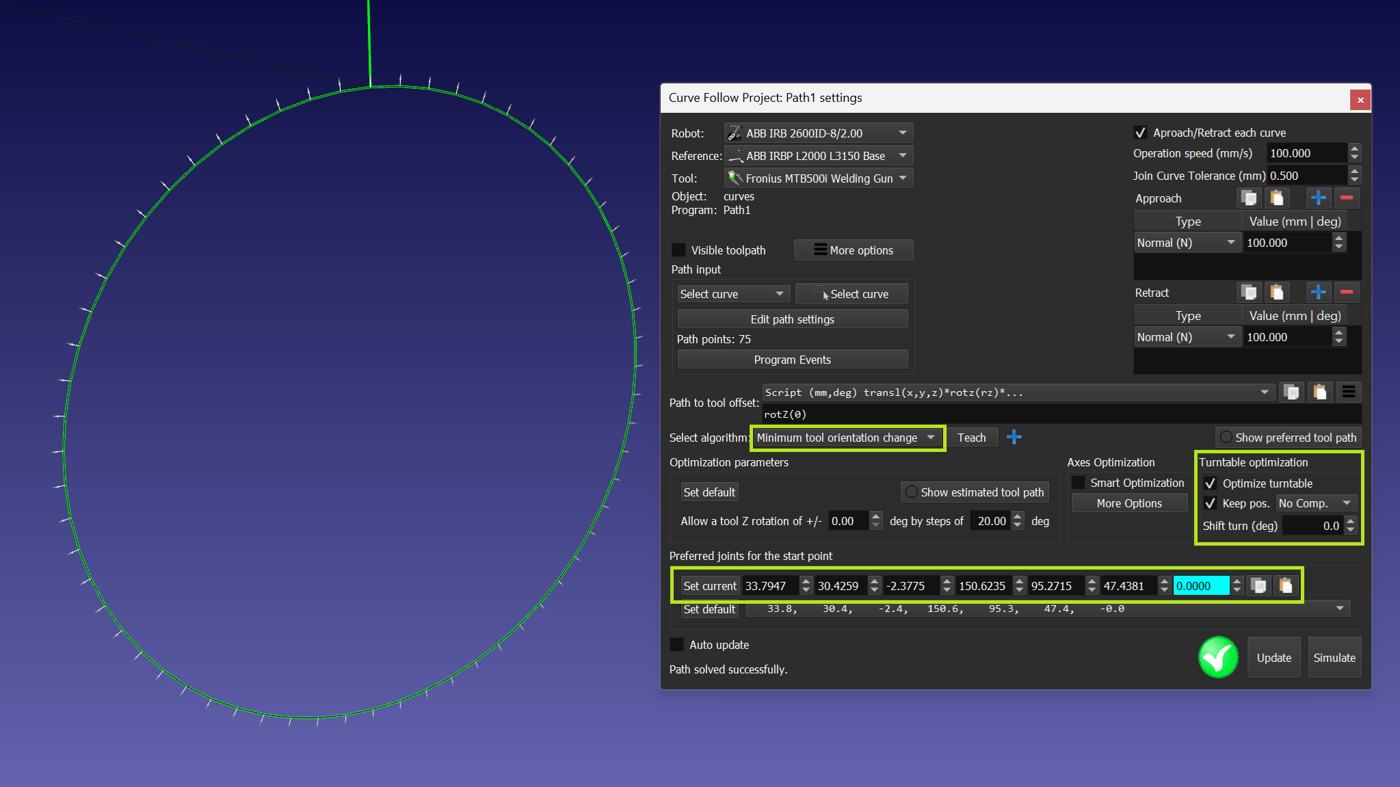

1.Erstellen Sie das neue Kurvenverfolgungsprojekt (Dienstprogramme->Kurvenverfolgungsprojekt).

2.Wählen Sie die erste kreisförmige Kurve aus.

3.Verwenden Sie eine feste TCP-Position ohne Kompensation.

4.Legen Sie den TCP-Startpunkt und die Orientierung explizit fest.

Example Welding with Positioner - Bild 5

5.Erstellen Sie das neue Kurvenfolgeprojekt (Hilfsmittel->Kurvenfolgeprojekt) für eine gerade Naht.

6.Schließen Sie die Rotation des Positionierers aus und setzen Sie explizit den Endpunkt der vorherigen Trajektorie als Startpunkt der neuen Trajektorie.

Example Welding with Positioner - Bild 6

7.Erstellen Sie eine Trajektorie für die zweite kreisförmige Naht und verwenden Sie die gleichen Einstellungen wie für die erste.

Verwendung des Welding Add-in

In diesem Abschnitt erfahren Sie, wie Sie das Welding Add-in anwenden und die einzelnen Schweißvorgänge anpassen können. Wir werden die Vorlagen für die Schweißanweisungen der ABB-Roboter verwenden.

Example Welding with Positioner - Bild 7

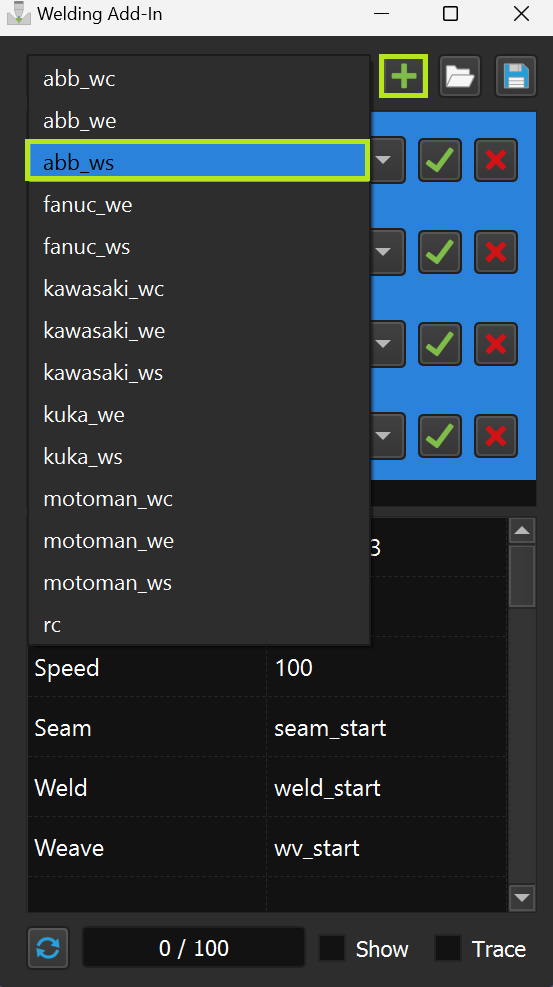

1.Starten Sie das Welding Add-in und fügen Sie nacheinander die erforderlichen Schweißmodi hinzu, die wir verwenden werden.

Example Welding with Positioner - Bild 8

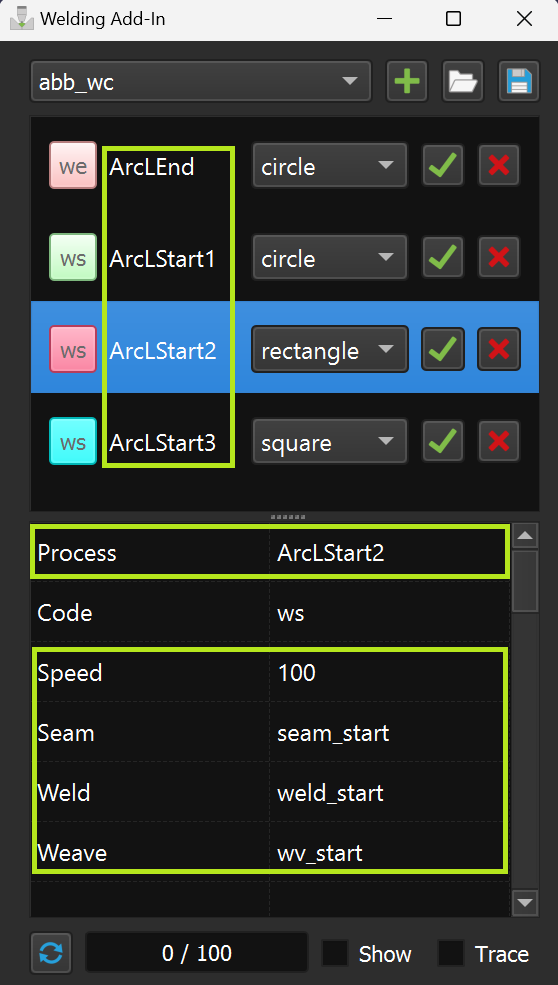

2.Ändern Sie die Namen der Modi, da sie unterschiedlich sein sollten, und stellen Sie die Parameter ein.

Example Welding with Positioner - Bild 9

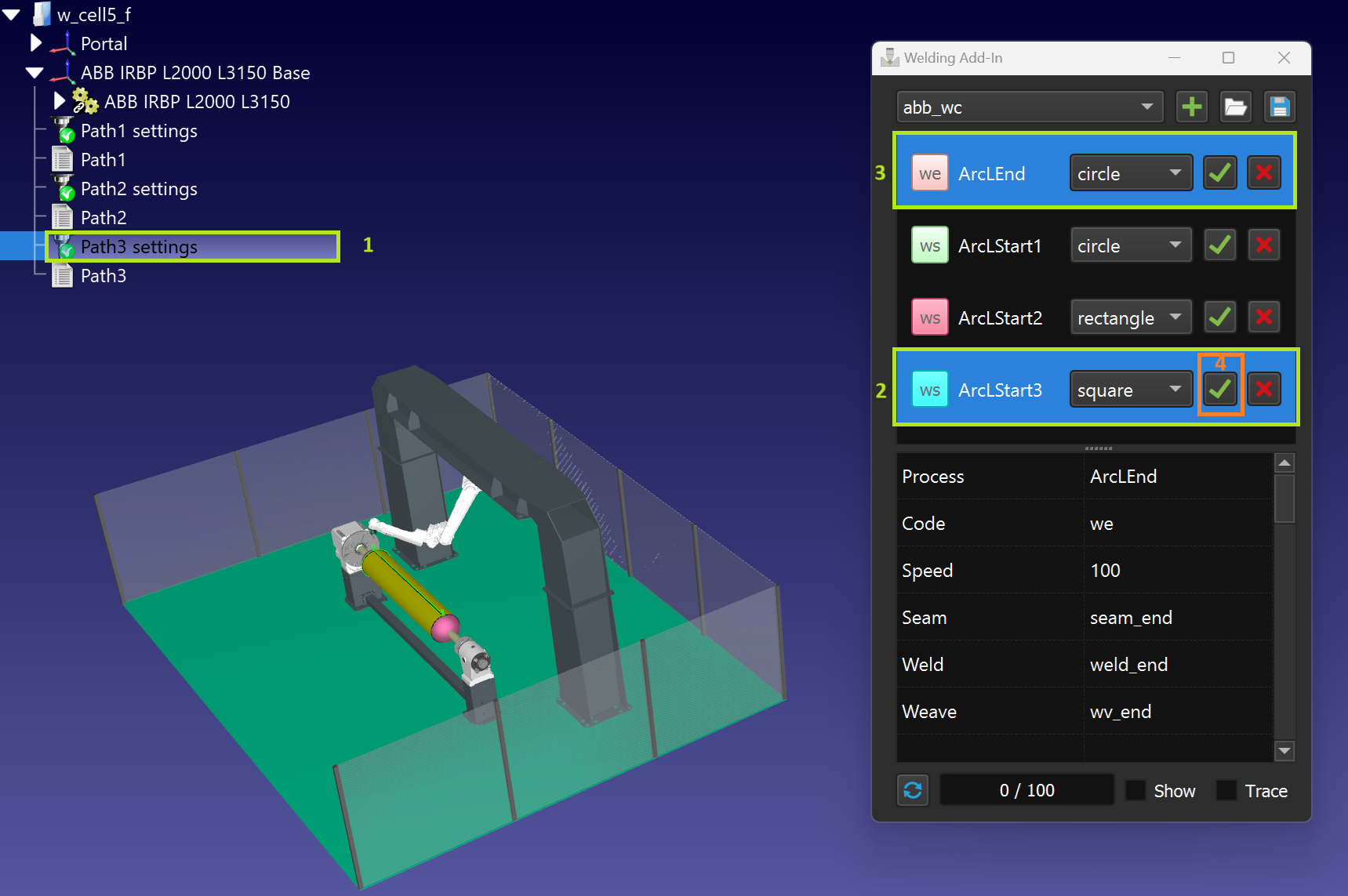

3.Wählen Sie für jedes der Kurvenverfolgungsprojekte Anweisungen für den Schweißbeginn und das Schweißende aus und wenden Sie diese an (mit der Strg-Taste).

Achten Sie bitte auf die Auswahlreihenfolge auf dem Screenshot unten.

Example Welding with Positioner - Bild 10

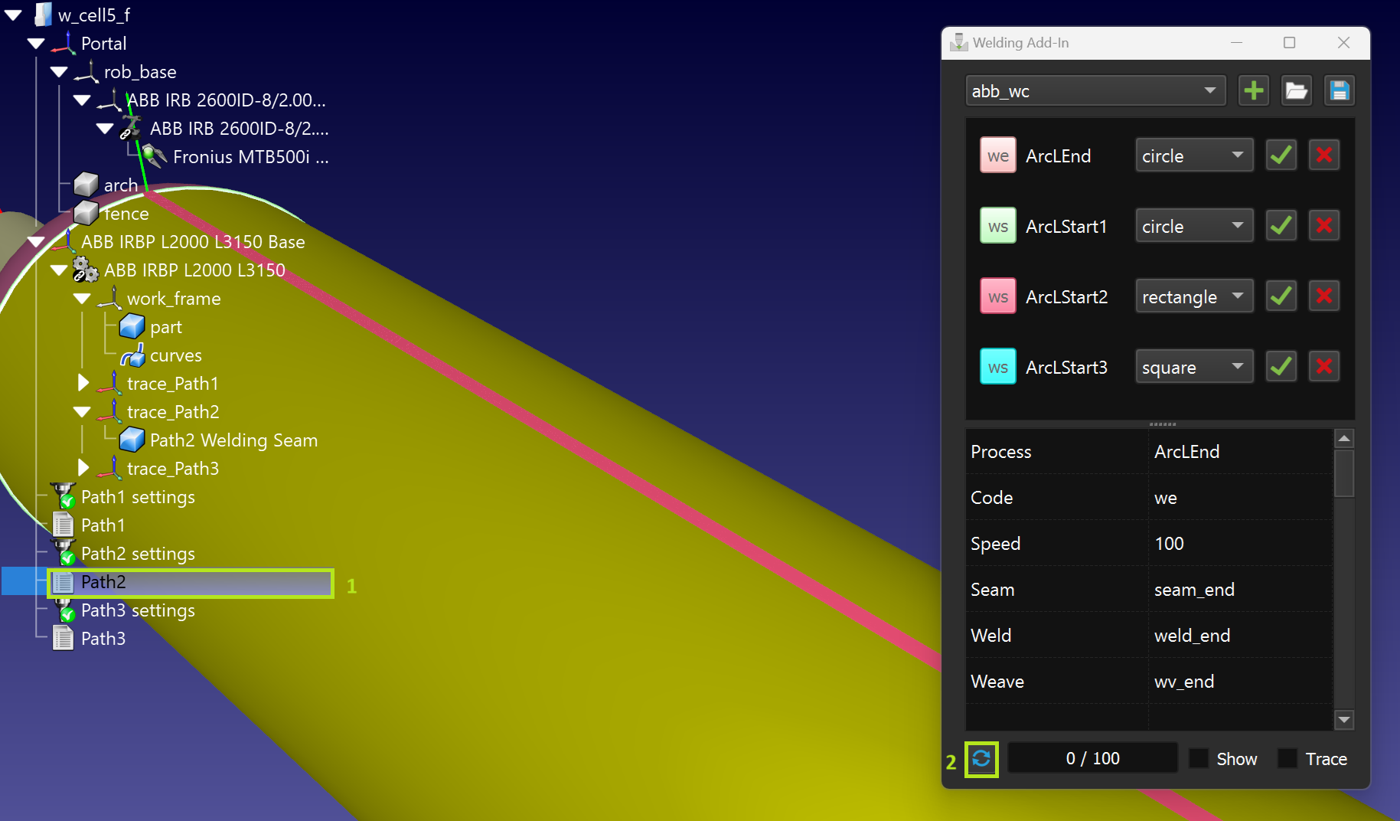

4.Wählen Sie die entsprechenden Kurvenverfolgungsprojekte und drücken Sie die Tastenkombination Strg + U zum Aktualisieren.

5.Sie können eine Visualisierung für Schweißbahnen erstellen.

Example Welding with Positioner - Bild 11

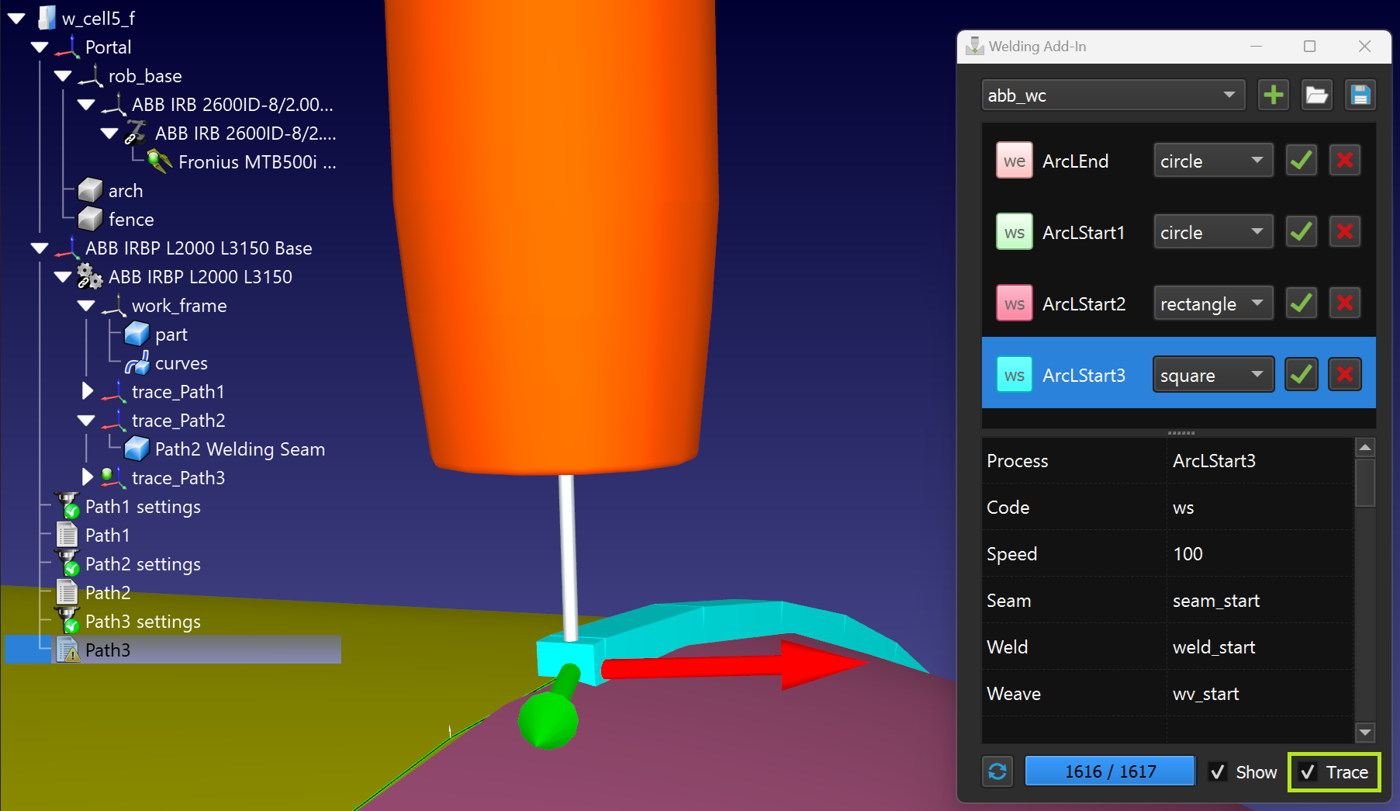

6.Verwenden Sie das Kontrollkästchen Verfolgung, um zu beurteilen, wie das Schweißmaterial während der Ausführung des Programms aufgetragen wird.

Example Welding with Positioner - Bild 12

Programmerstellung

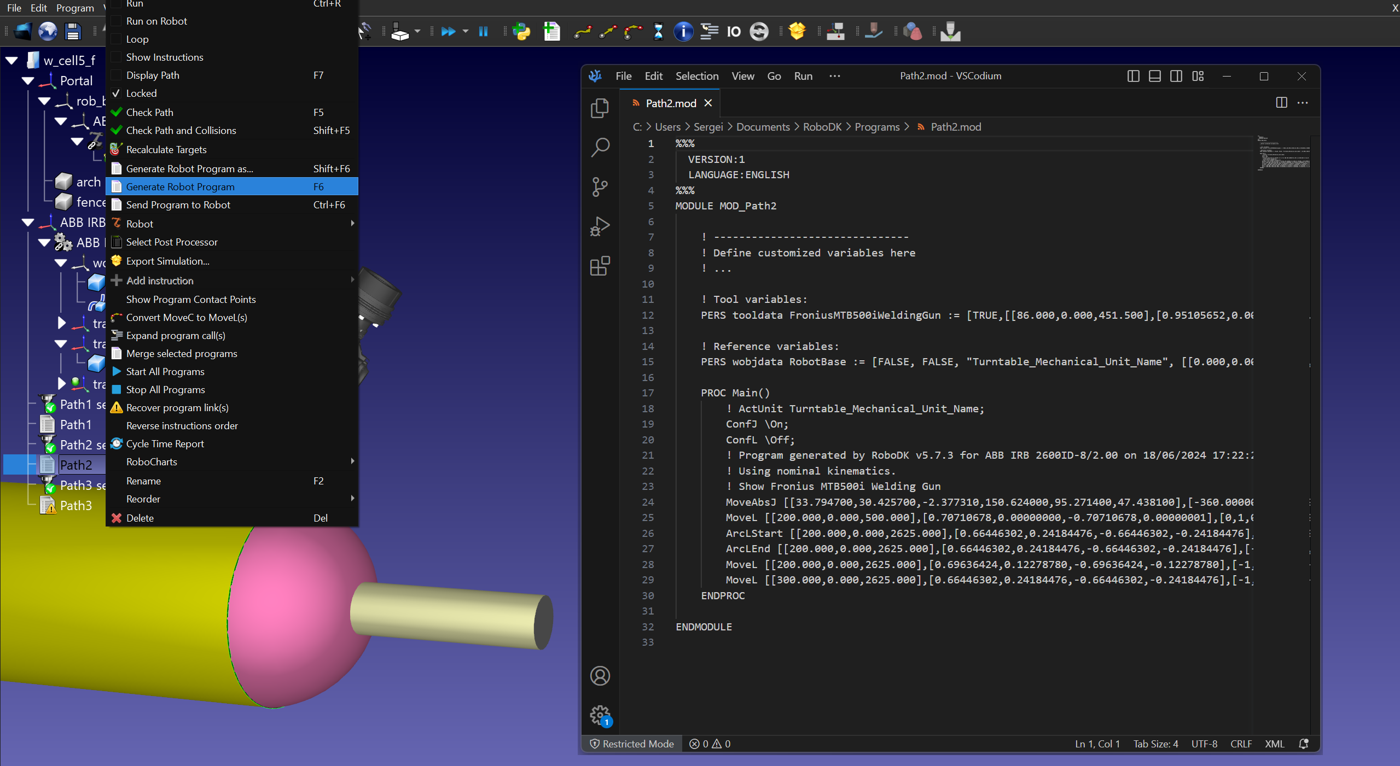

Wählen Sie einen geeigneten Postprozessor und prüfen Sie das erzeugte Programm mit Schweißbefehlen:

Example Welding with Positioner - Bild 13
