Dieser Abschnitt führt Sie durch die Kalibrierung eines 2-Achs-Drehtischs. Sie können Ihren 2-Achs-Drehtisch mithilfe eines korrekt definierten TCP und eines statischen Punkts auf dem Drehtisch kalibrieren.
Befolgen Sie dieses Verfahren, um Ihren 2-Achs-Drehtisch zu kalibrieren.
1.Fügen Sie ein neues, am Roboter befestigtes Koordinatensystem namens Calibrated Frame hinzu: Klicken Sie mit der rechten Maustaste auf die Roboterbasis und wählen Sie Add Reference Frame. Drücken Sie anschließend F2, um es entsprechend umzubenennen.

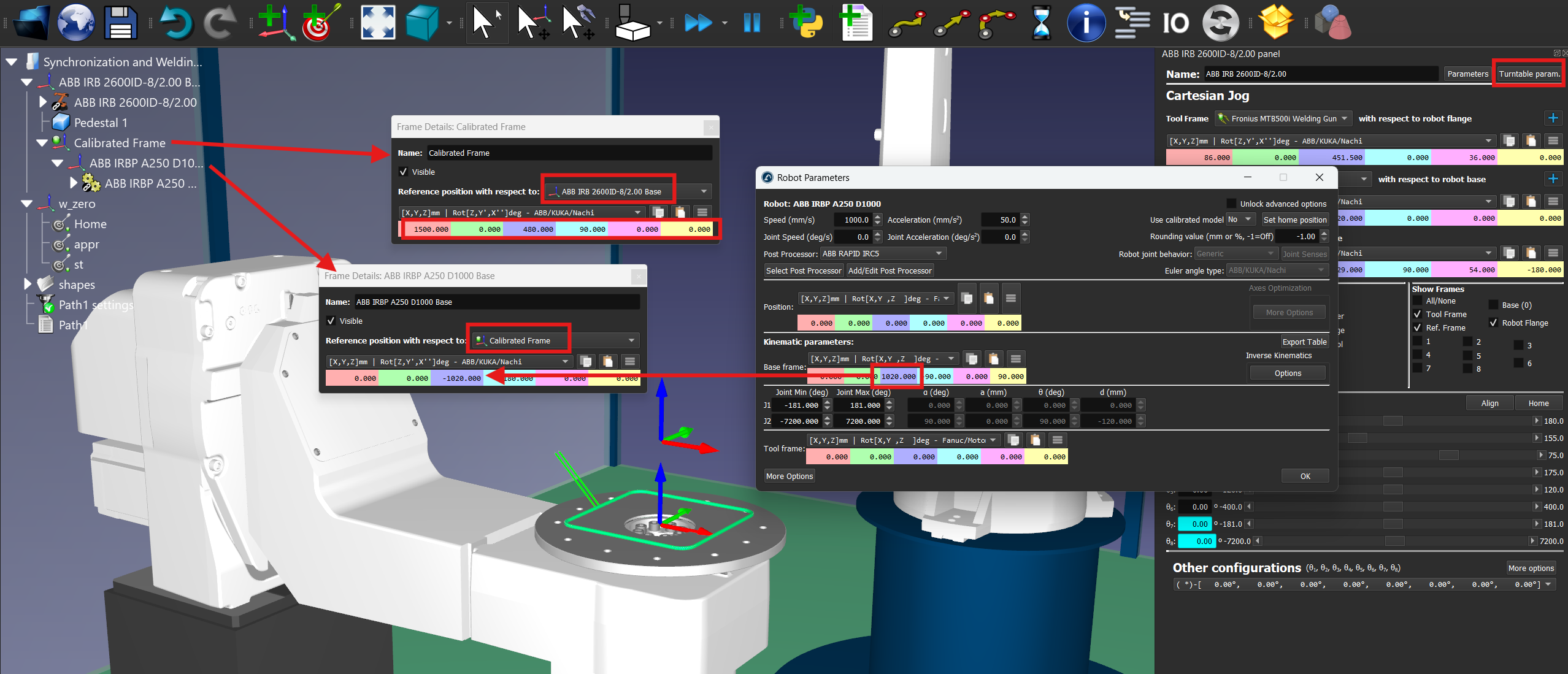

2.Platzieren Sie die Basis des Drehtischs, befestigt am Calibrated Frame, wie im beigefügten Bild gezeigt: Klicken Sie dazu mit der rechten Maustaste auf das Basiskoordinatensystem des Drehtischs, wählen Sie Change Support und anschließend das Bezugssystem Calibrated Frame aus.
Wichtig: Das kalibrierte Bezugssystem sollte statisch sein. Das bedeutet, es sollte direkt an der Roboterbasis befestigt sein. Befestigen Sie anschließend die Basis Ihres Drehtischs am kalibrierten Bezugssystem und verschieben Sie die Basis um den Nominalabstand (den Abstand zwischen dem Boden und dem Schnittpunkt der Achsen 1 und 2 des Drehtischs). Bei diesem Aufbau müssen Sie, wenn Sie den Drehtisch bewegen oder neu kalibrieren möchten, lediglich das Kalibrierungsverfahren erneut durchführen – alles Weitere wird automatisch aktualisiert.
3.Klicken Sie mit der rechten Maustaste auf Calibrated Frame und wählen Sie Define Reference Frame.
4.Wählen Sie die Methode Turntable Calibration (2 Axes) aus.
5.Wählen Sie Calibrate using joints (Standardeinstellung) aus. Sie können dies auf points ändern, wenn Ihnen die XYZ-Position jedes Punkts bezogen auf das Basiskoordinatensystem des Roboters vorliegt.
6.Geben Sie den Roboter an, falls mehr als ein Roboter in der Station vorhanden ist.
7.Wählen Sie die Anzahl der zu erfassenden Punkte aus (mindestens 6 Punkte sind erforderlich: 3 Punkte pro Achse).
Wichtig: Sie sollten mit dem Roboterwerkzeug denselben Punkt des Drehtischs antasten, während Sie den Drehtisch bewegen. Bewegen Sie den Drehtisch dabei für jede Achse im positiven Drehsinn. Bewegen Sie zunächst Achse 1 und anschließend Achse 2 (wie im vorherigen Bild gezeigt). Es wird empfohlen, mindestens 10 Punkte zu verwenden, um die beim Bewegen des Drehtischs auftretenden Fehler besser einschätzen zu können.
Anmerkung: Die Anzahl der zur Identifikation von Achse 1 verwendeten Punkte muss nicht mit der Anzahl der für Achse 2 verwendeten Punkte übereinstimmen (Sie können beispielsweise 4 Punkte für Achse 1 und 6 Punkte für Achse 2 verwenden).
Wichtig: Die Z-Achse des kalibrierten Bezugssystems entspricht Achse 2. Die X-Achse des kalibrierten Bezugssystems entspricht der gemeinsamen Normalen. Der Ursprung des kalibrierten Bezugssystems wird am Schnittpunkt zwischen Achse 2 und der gemeinsamen Normalen platziert (der Punkt auf Achse 2, der Achse 1 am nächsten liegt).

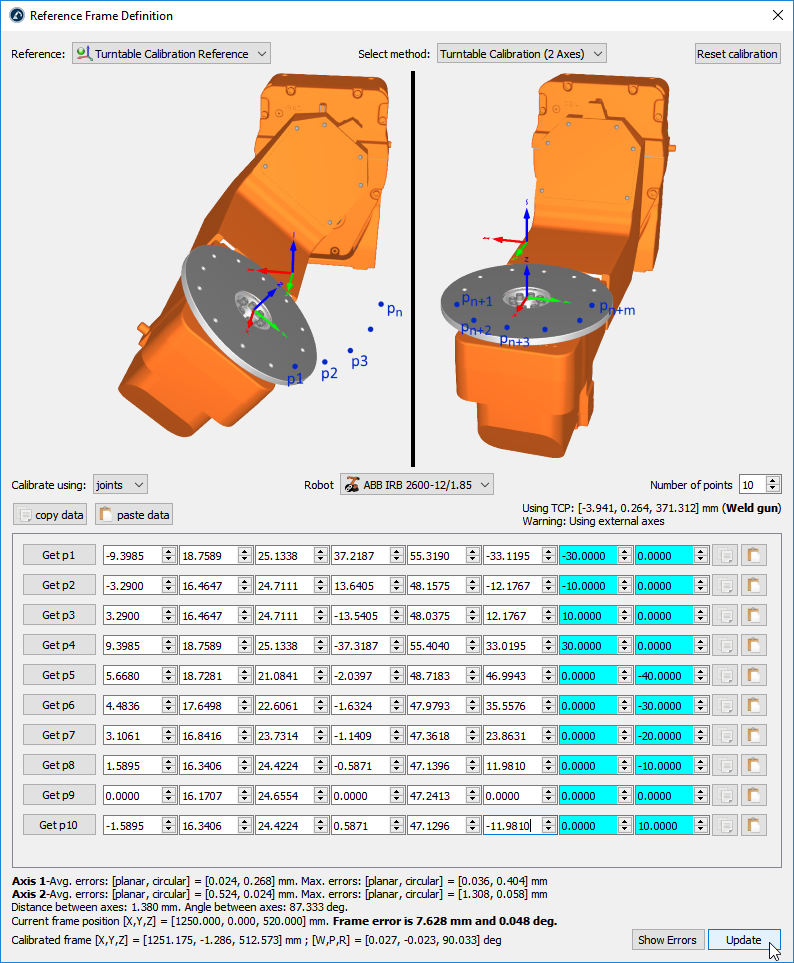

8.Beginnen Sie damit, die Tabelle mit den Roboter-Achspositionen (oder Punkten) zu füllen.
Tipp: Die Liste der Konfigurationen kann manuell oder über die Kopieren/Einfügen-Schaltflächen (rechts neben den Achswerten) ausgefüllt werden.
Tipp: Wenn Sie mit dem Roboter verbunden sind, können Sie die Schaltflächen "Get p" auswählen, um die Roboterachsen direkt vom Roboter abzurufen. Weitere Informationen zur Einrichtung finden Sie im Abschnitt Robotertreiber. Diese Option steht nicht für alle Roboter zur Verfügung und erfordert möglicherweise zusätzliche, vom Roboterhersteller angebotene Softwareoptionen.
Wichtig: Wenn Sie die Werte manuell eingeben, wird empfohlen, jeden Achswert mit mindestens 4 Dezimalstellen anzugeben. Die zulässige Anzahl an Dezimalstellen kann unter Tools→Options→Accuracy→Max Decimals geändert werden.
Anmerkung: RoboDK speichert eine Kopie der eingegebenen Daten in der RDK-Station, sobald Sie Update auswählen.
9.Wählen Sie abschließend Update aus, um die neue Position auf das in der RoboDK-Station ausgewählte Bezugssystem anzuwenden.

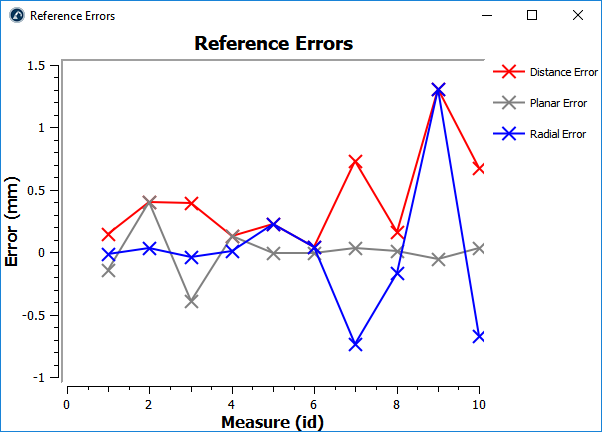

10.Wählen Sie Show Errors aus, um die Fehlergröße an jedem Punkt anzuzeigen (die Abstandsfehler entsprechen der Kombination aus Ebenen- und Radialfehlern).
