Registerkarte CAD

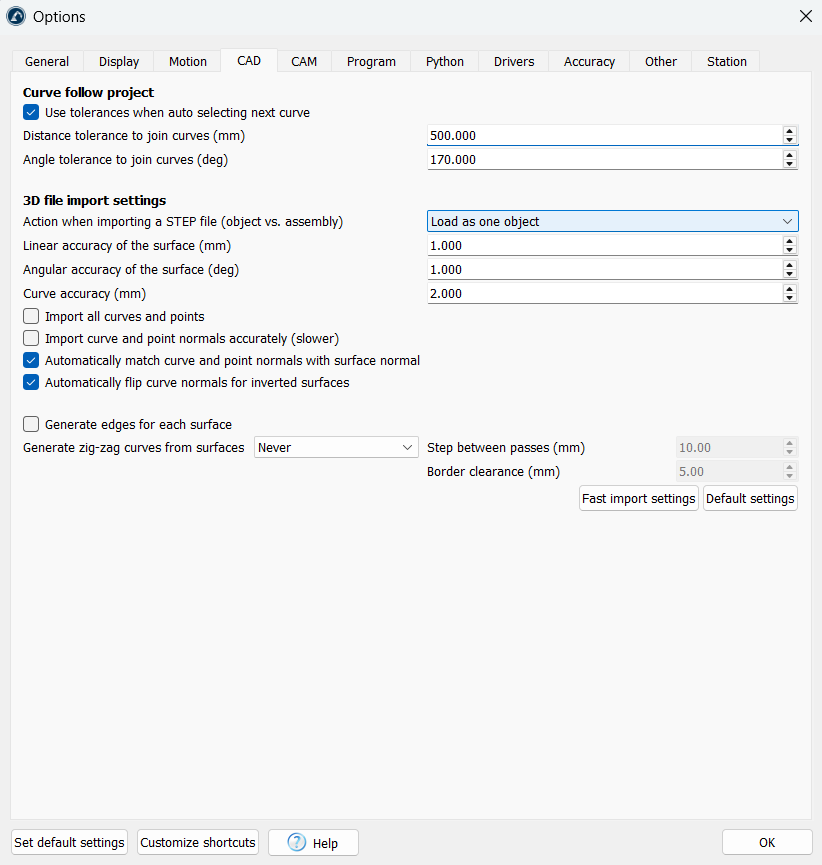

Der Abschnitt CAD (Computer-Aided Design) ermöglicht es, Einstellungen festzulegen, die den Import parametrischer Dateien (STEP/STP und IGES/IGS) und deren Darstellung in der 3D-Umgebung betreffen.

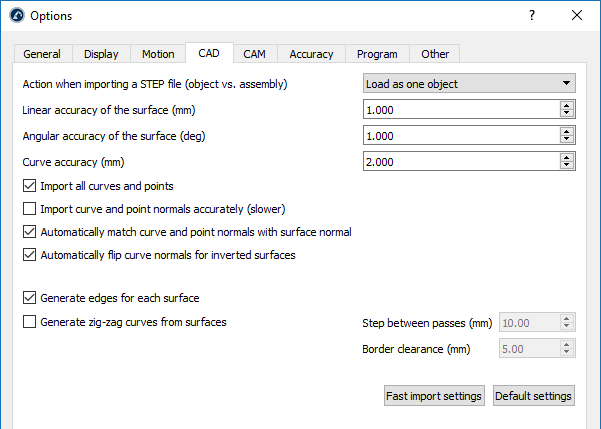

Options Menu - Bild 7

Erhöhen Sie die lineare / Winkelgenauigkeit der Oberfläche, um Dateien schneller importieren zu können. Verringern Sie diese Werte, um die Genauigkeit der importierten Objekte zu verbessern.

Sollte ein Kurven- oder ein Punktfolgeprojekt (aus dem Menü "Dienstprogramme") mit den Einstellungen für den schnellen Import verwendet werden, ist es nicht möglich, Kurven auszuwählen, die in diesen parametrischen Dateitypen enthalten sind. Aktivieren Sie in diesem Fall die Option Alle Kurven und Punkte importieren.

Die Kurvengenauigkeit definiert, wie genau Kurven aus parametrischen Dateien importiert werden. Standardmäßig importiert RoboDK alle in diesen Dateien enthaltenen Kurven. Außerdem extrahiert RoboDK die Kanten von Kurven in den 3D-Dateien.

Es ist möglich, automatisch eine Zick-Zack-Kurve aus jeder Oberfläche zu erzeugen und dabei die Schrittweite zwischen den Bahnen sowie den Abstand der Kurve zum Rand festzulegen. Dies kann für Lackier- oder Inspektionsanwendungen nützlich sein.
