RoboDK-Add-In für Rhino

Das RoboDK-Add-In für Rhino ermöglicht Ihnen, die parametrische Modellierung von Rhino mit RoboDK für die Robotersimulation und Offline-Programmierung zu kombinieren.

Mit dem RoboDK-Add-In für Rhino können Sie 3D-Modelle, die in Rhino erstellt wurden, einfach in RoboDK laden. Mit diesem Plug-in können Sie mehr als 50 verschiedene Roboterhersteller und 500 Roboter direkt aus Rhino programmieren.

Roboterprogramme können direkt aus einer Gruppe von Kurven, Punkten oder CAM-Programmen (z.B. APT-Dateien oder G-Code-Dateien) generiert werden. Roboter können einfach als 5-Achsen-Maschinen für eine Vielzahl von Fertigungsanwendungen wie Bohren, Schweißen, Schneiden, 3D-Drucken oder Roboterbearbeitung programmiert werden. Weitere Informationen finden Sie im Abschnitt Roboter-Bearbeitung.

Der Abschnitt über Roboter-Postprozessoren zeigt eine Liste der unterstützten Robotermarken und Controller. Es ist auch möglich, Postprozessoren zu ändern oder neue Postprozessoren zu erstellen, um die Programmgenerierung anzupassen.

Hinweis: Lesen Sie diesen Abschnitt Erste Schritte, wenn Sie RoboDK zum ersten Mal verwenden.

Das RoboDK-Plug-in für Rhino funktioniert für Rhino 5 und Rhino 6. Das RoboDK-Plug-in für Rhino ist kostenlos, bestimmte Optionen in RoboDK erfordern jedoch den Erwerb einer Lizenz.

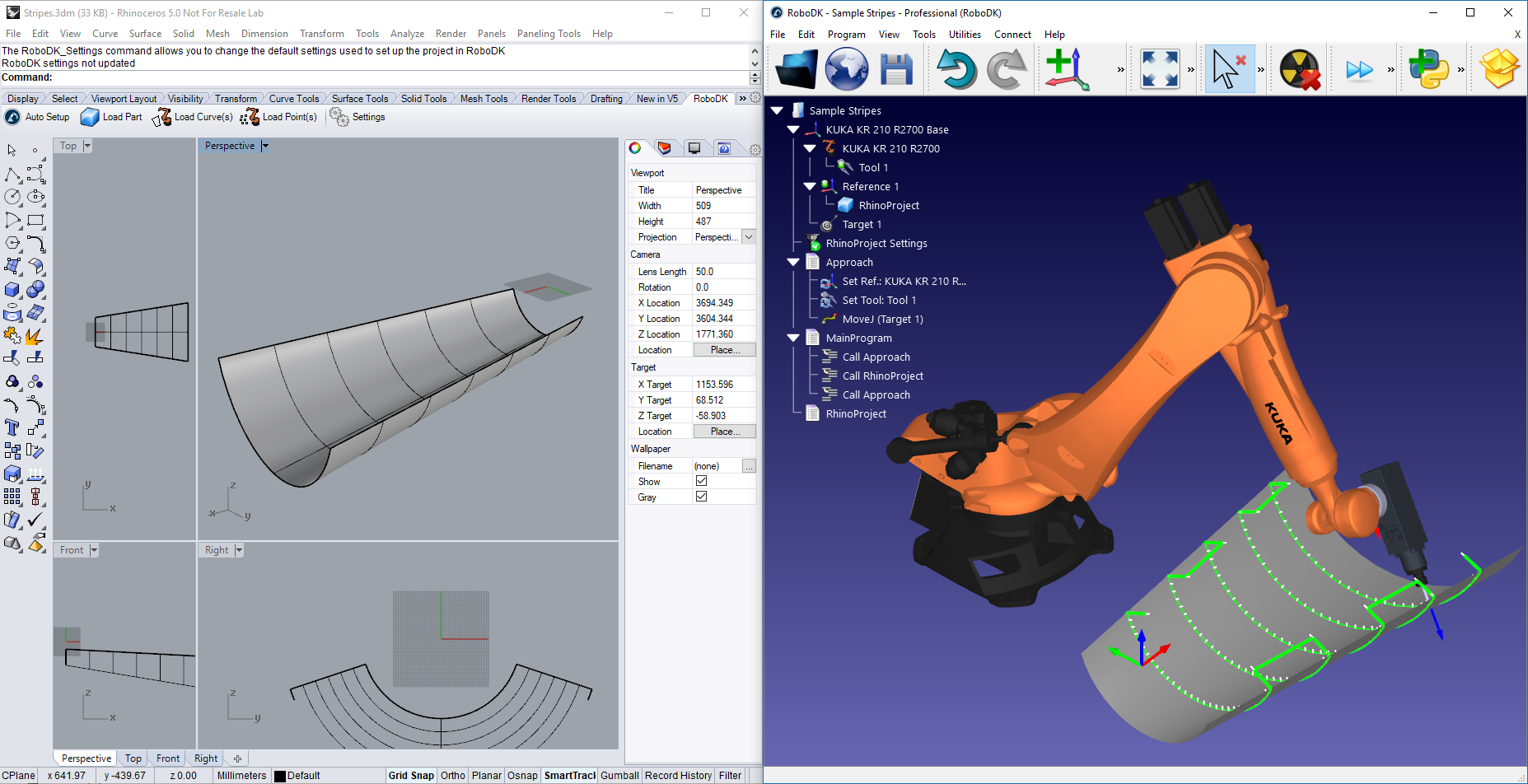

Plugin Rhino - Bild 1

Installation

Folgen Sie diese Schritte, um das RoboDK-Plug-in für Rhino zu installieren:

Downloads:

1.Rhino herunterladen und installieren.

2.Laden Sie RoboDK herunter und installieren Sie es. Die Rhino-Installationsprogrammdateien werden in C:/RoboDK/Other/Plugin-Rhino/ geladen.

3.Laden Sie das RoboDK-Plugin für Rhino direkt oder von Food4Rhino herunter.

4.Entpacken Sie die Dateien.

Doppelklicken Sie auf die RoboDK.RUI-Installationsprogrammdatei und folgen Sie die Anweisungen zur Installation des Plugins. Wenn dieser Vorgang fehlschlägt, können Sie das Plugin manuell installieren.

Das RoboDK-Plug-in für Rhino enthält Rhino-Befehle (beginnend mit dem Präfix RoboDK_...), Grasshopper-Komponenten und eine Symbolleiste. Jede Schaltfläche der Symbolleiste ist mit einem RoboDK-Befehl verknüpft.

Plugin Rhino - Bild 2

Hinweis: Wenn Sie RoboDK vom Rhino-Plug-in aus starten, werden die Standardeinstellungen von RoboDK so geändert, dass diese der 3D-Mausnavigation und dem Fensterstil von Rhino entsprechen. Dieses Verhalten kann in den Plugin-Einstellungen geändert werden oder durch Festlegen der RoboDK-Standardeinstellungen.

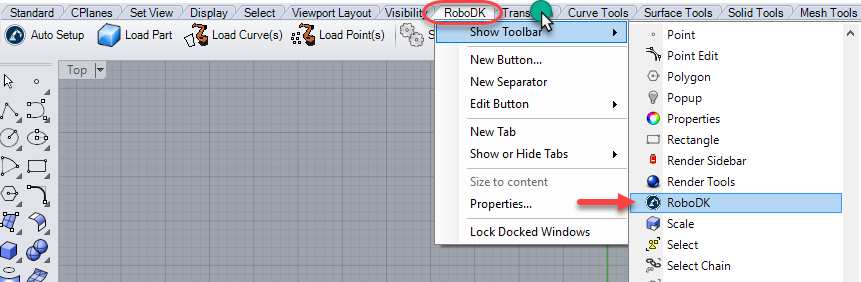

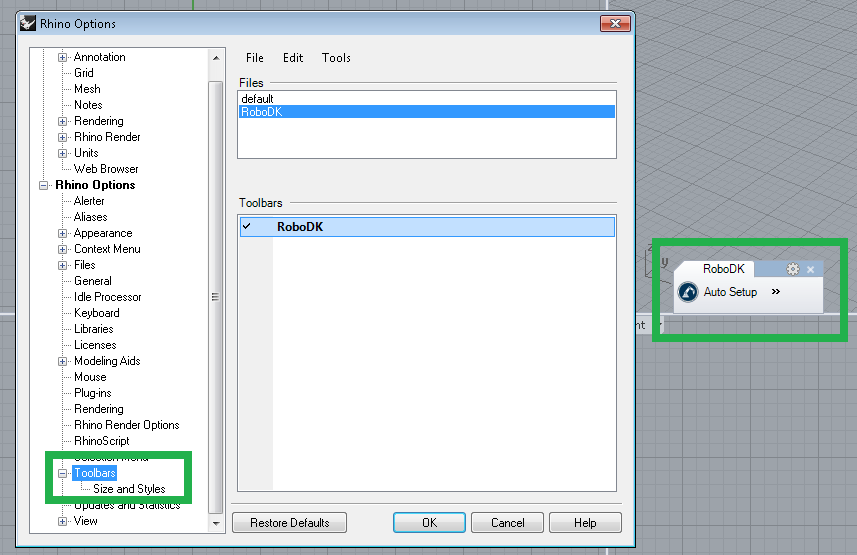

Hinweis: Wenn die RoboDK-Symbolleiste in Rhino nicht angezeigt wird, sollten Sie diese aktivieren, indem Sie Tools-Options wählen, Toolbars auswählen und die RoboDK-Symbolleiste aktivieren. Wie in der folgenden Abbildung gezeigt.

Plugin Rhino - Bild 3

Rhino- Symbolleiste

Die für Rhino bereitgestellte Standardsymbolleiste enthält 5 Schaltflächen:

Plugin Rhino - Bild 4

Plugin Rhino - Bild 5 Auto Setup - Mit dieser Schaltfläche können Sie eine beliebige Geometrie (Kurven oder Punkte) auswählen, die dann zusammen mit dem 3D-Modell in RoboDK geladen wird. Diese Schaltfläche entspricht dem Befehl RoboDK_AutoSetup.

Plugin Rhino - Bild 6Load Part - Lädt das 3D-Modell aus Rhino in RoboDK. Features wie Kurven oder Punkte werden nicht geladen. Diese Schaltfläche entspricht dem Befehl RoboDK_Part2Robot.

Plugin Rhino - Bild 7Load Curve(s) - Laden Sie alle in RoboDK ausgewählten Kurven als neues Element. Alle ausgewählten Flächen werden zur Berechnung von Kurvennormalen verwendet. Diese Normalen sind wichtig, da sie die Annäherungsachse des Roboters definieren. Diese Schaltfläche entspricht dem Befehl RoboDK_Curve2Robot.

Plugin Rhino - Bild 8Load Point(s) - Laden Sie alle in RoboDK ausgewählten Punkte als neues Objekt. Alle ausgewählten Flächen werden zur Berechnung von Punktnormalen verwendet. Diese Normalen sind wichtig, da sie die Annäherungsachse des Roboters definieren. Diese Schaltfläche entspricht dem Befehl RoboDK_Points2Robot.

Plugin Rhino - Bild 9Settings - Öffnen Sie das Fenster mit den Standardeinstellungen. Dies ist dasselbe Einstellungsfenster, das für jede Grasshopper-Komponente angezeigt wird. Diese Schaltfläche entspricht dem Befehl RoboDK_SetDefaults.

Der Hauptunterschied zwischen Auto-Setup und Load Curve(s) oder Load Point(s) besteht darin, dass Auto-Setup das Teil lädt und ein neues Kurven-/Punktfolgeprojekt erstellt. Die Verwendung von Load Curve(s) oder Load Point(s) ist schneller und aktualisiert lediglich die vorhandenen Geometrie-Features in RoboDK unter behält die zuvor definierten Einstellungen.

Hinweis: Jede Schaltfläche entspricht einem Befehl. Alle RoboDK-Befehle haben das Präfix RoboDK_.

Hinweis: Wenn Sie mehr als ein Objekt aus Rhino laden möchten, sollten Sie die Objekte umbenennen, sobald sie in RoboDK geladen wurden.

Grasshopper-Symbolleiste

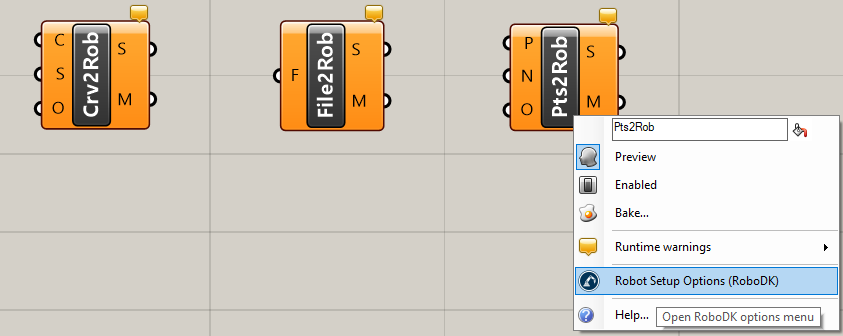

Das RoboDK-Plug-in für Rhino wird mit 3 Grasshopper-Komponenten geliefert:

Plugin Rhino - Bild 10

Plugin Rhino - Bild 11Curve to robot (Crv2Rob) - Laden Sie eine Kurve (C) oder eine Gruppe von Kurven in RoboDK. Optional können eine oder mehrere Oberflächen (S) bereitgestellt werden, um Oberflächennormalen für jeden Punkt in der Kurve zu extrahieren.

Plugin Rhino - Bild 12File to robot (File2Rob) - Laden Sie eine Datei (F) in RoboDK. Der Weg dieser Datei muss angegeben werden. RoboDK unterstützt das Laden von APT- oder G-Code-Dateien, die für die 5-Achsen-Fertigung bestimmt sind, z. B. für den 3D-Druck oder die Roboterbearbeitung. Lesen Sie den Abschnitt Roboter-Bearbeitung für weitere Informationen.

Plugin Rhino - Bild 13Points to robot (Pts2Rob) - Laden Sie einen Punkt (P) oder eine Gruppe von Punkten in RoboDK. Optional können Sie auch die entsprechenden Normalenvektoren (oder Annäherungsvektoren) für jeden Punkt (N) bereitstellen.

Alle Komponenten geben einen Status (S) in Prozent zurück (100% bedeutet, dass der Roboter das Programm erfolgreich abschließen kann). Außerdem kann von jeder Komponente eine detaillierte Meldung (M) gelesen werden.

Sie können mit der rechten Maustaste auf eine beliebige Komponente klicken und in Robot Setup Options (RoboDK) wählen, um die für eine Komponente spezifischen Einstellungen anzupassen.

Plugin Rhino - Bild 14

Einstellungen

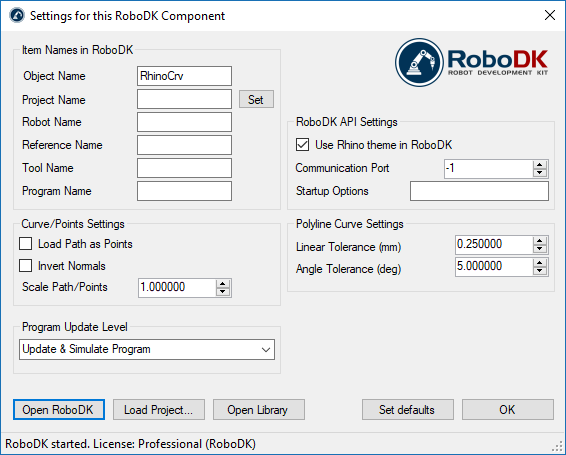

Jede Grasshopper-Komponente enthält spezifische Einstellungen, die angepasst werden können. Sie können auch die Standardeinstellungen ändern, die für die RoboDK-Befehle (oder Schaltflächen der Symbolleiste) gelten, indem Sie die Schaltfläche-Einstellungen wählen.

Plugin Rhino - Bild 15

Object Name - Legen Sie den Namen des Kurven-/Punktobjekts fest, das in RoboDK geladen werden soll. Das Objekt in RoboDK wird bei jeder Neuberechnung der Bahn überschrieben. Dieser Wert wird ignoriert, wenn der Name des Objekts als Komponenteneingang (O) angegeben wird.

Project Name - Legen Sie den Namen des RoboDK-Projekts/der RoboDK-Station (.RDK-Datei) fest, das/die verwendet werden soll. Wenn die Datei bereits geladen ist, wird das vorhandene Projekt verwendet. Wenn das in RoboDK geöffnete Projekt nicht mit dem Dateinamen übereinstimmt, wird das Projekt geöffnet, wenn der vollständige Pfad angegeben wird.

Robot Name - Legen Sie den Namen des Roboterobjekts fest, das in RoboDK geladen werden soll. Der Robotername muss mit dem im RoboDK-Stationsbaum sichtbaren Namen übereinstimmen. Lassen Sie diesen Wert leer (Standardeinstellung), um den ersten verfügbaren Roboter zu verwenden.

Reference Name - Legen Sie den Namen des Referenzrahmens fest, um die Bahn in Bezug auf den Roboter zu platzieren. Der Name sollte mit dem sichtbaren Namen im RoboDK-Stationsbaum übereinstimmen.

Tool Name - Legen Sie den Namen des Werkzeugs (TCP) fest, das mit dem Roboter verwendet werden soll, um dem Pfad zu folgen. Der Name sollte mit dem im RoboDK-Stationsbaum sichtbaren Namen übereinstimmen.

Program Name - Legen Sie den Namen der Programmdatei fest, die erzeugt wird.

Hinweis: StellenSie sicher, dass Sie die Option zum Generieren des Programms und des Codes wählen, um das Programm zu sehen.

Load Path as Points - Aktivieren Sie diese Option, um das Objekt als Punkte und ein Punktfolgeprojekt in RoboDK zu erstellen. Dies ist für Fertigungsoperationen wie z. B. Bohren nützlich. Deaktivieren Sie diese Option, um den Pfad als Kurvenverfolgungsprojekt zu laden.

Invert Normals - Aktivieren Sie diese Option, um die berechneten Oberflächennormalen umzukehren. Dadurch wird die Werkzeugausrichtung des Roboters umgedreht.

Use Rhino Theme in RoboDK - Starten Sie RoboDK mit einem Rhino-Thema. Dazu gehört die Änderung des Verhaltens der Maus für die 3D-Navigation und die Änderung der Hintergrundfarbe. Diese Einstellungen gelten nur, wenn RoboDK mit Rhino gestartet wird. Diese Einstellungen können im Menü Werkzeuge-Optionen von RoboDK geändert werden.

Communication Port - Stellen Sie den Kommunikationsport für die Kommunikation mit RoboDK ein. Mehrere Instanzen von RoboDK können gleichzeitig ausgeführt werden und unterschiedliche Konfigurationen verwenden, wenn ein anderer Port verwendet wird. Wenn dieser Wert auf -1 (Standard) eingestellt ist, wird der Standard-Port verwendet (20500).

Startup Options - Legen Sie die Argumente fest, die beim ersten Start an RoboDK übergeben werden sollen. Um RoboDK beispielsweise leise zu starten, können Sie '/NOSPLASH /NOSHOW /HIDDEN' einstellen. Programme können auch dann noch generiert werden, wenn RoboDK nicht angezeigt wird. Weitere Informationen finden Sie im Abschnitt Kommandozeilen Optionen der RoboDK-API.

Linear Tolerance (mm) - Stellen Sie die lineare Genauigkeit fest, um Kurven in Punkte zu konvertieren.

Angle Tolerance (mm) – Stellen Sie die Winkelgenauigkeit fest, um Kurven in Punkte zu konvertieren.

Schaltflächen:

Open RoboDK - Öffnen Sie ein Projekt in RoboDK... Es wird ein neues Fenster mit zusätzlichen Optionen geöffnet.

Load Project… - Laden Sie das RoboDK-Projekt (RDK-Datei), mit dem Sie diese Komponente verwenden möchten.

Open Library - Öffnen Sie die Online-Bibliothek von RoboDK.

Set defaults - Legen Sie die Standardeinstellungen für die Komponente fest.

OK - Übernehmen Sie diese Einstellungen und schließen Sie dieses Fenster. Wenn Sie nicht OK wählen, werden die von Ihnen geänderten Einstellungen nicht übernommen.

Beispiele

Dieser Abschnitt zeigt grundlegende Beispiele zum Laden eines Rhino-Projekts in RoboDK für die Robotersimulation und Offline-Programmierung.

Gravierung einer Kuppel

Kuppelstreifen

Dieses Beispiel zeigt, wie eine Beispiel-RoboDK-Station (Standardeinstellung) geladen wird und wie ein in Rhino definierter Pfad von Kurven mit dem Roboter befolgt wird.

1.Laden Sie das Dome-Beispiel in Rhino.

2.Wählen Sie die Registerkarte RoboDK und wählen Sie SettingsPlugin Rhino - Bild 16.

3.Wählen Sie Load Project...

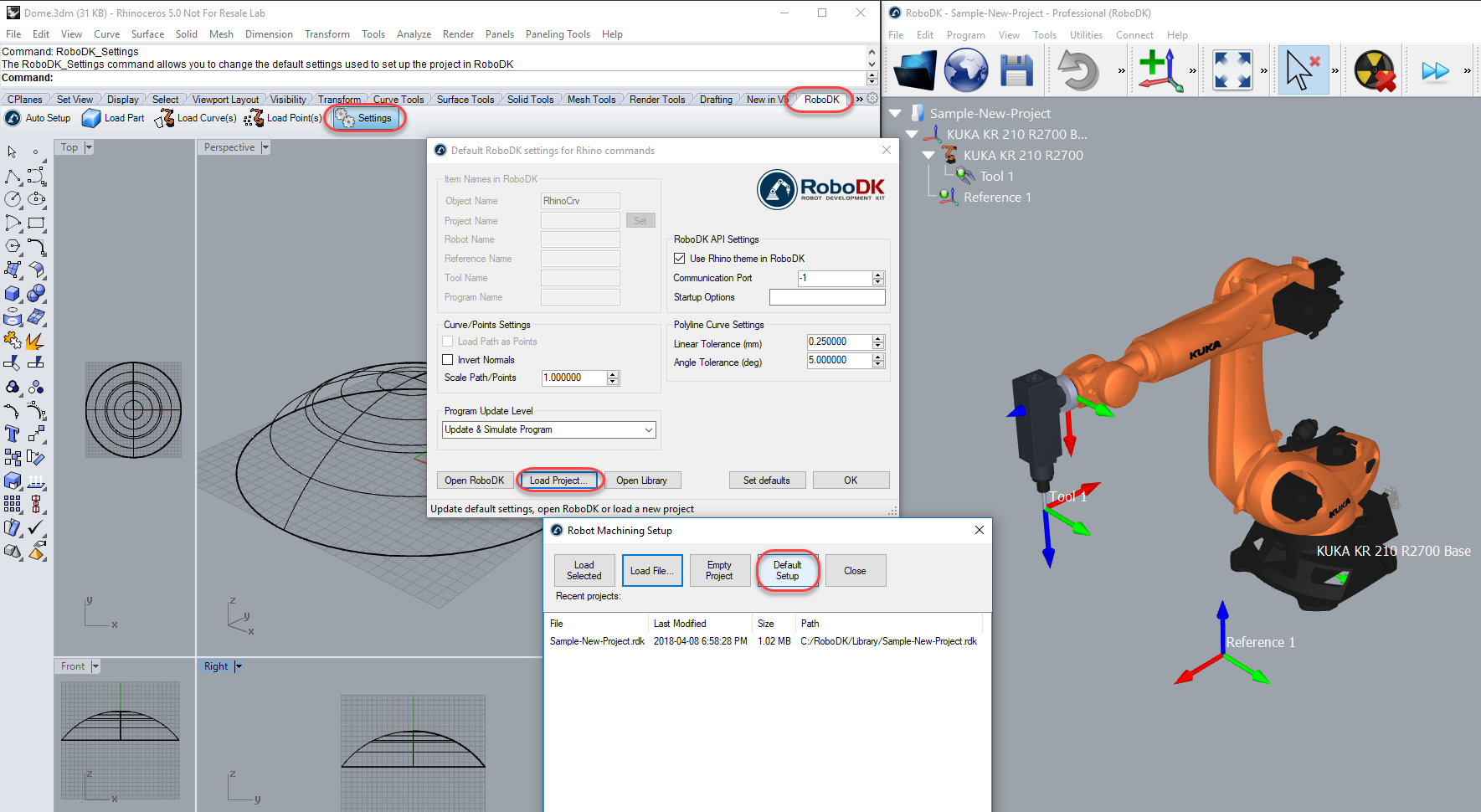

4.Wählen Sie Default Setup. RoboDK startet und lädt ein Beispielprojekt mit einem KUKA Roboter, einem Werkzeug (eine Spindel als Werkzeug 1) und einem Referenzrahmen (Referenz 1).

Plugin Rhino - Bild 17

5.Schließen Sie das Einstellungsfenster oder wählen Sie OK.

6.Wählen Sie die Schaltfläche Plugin Rhino - Bild 18Auto Setup in Rhino.

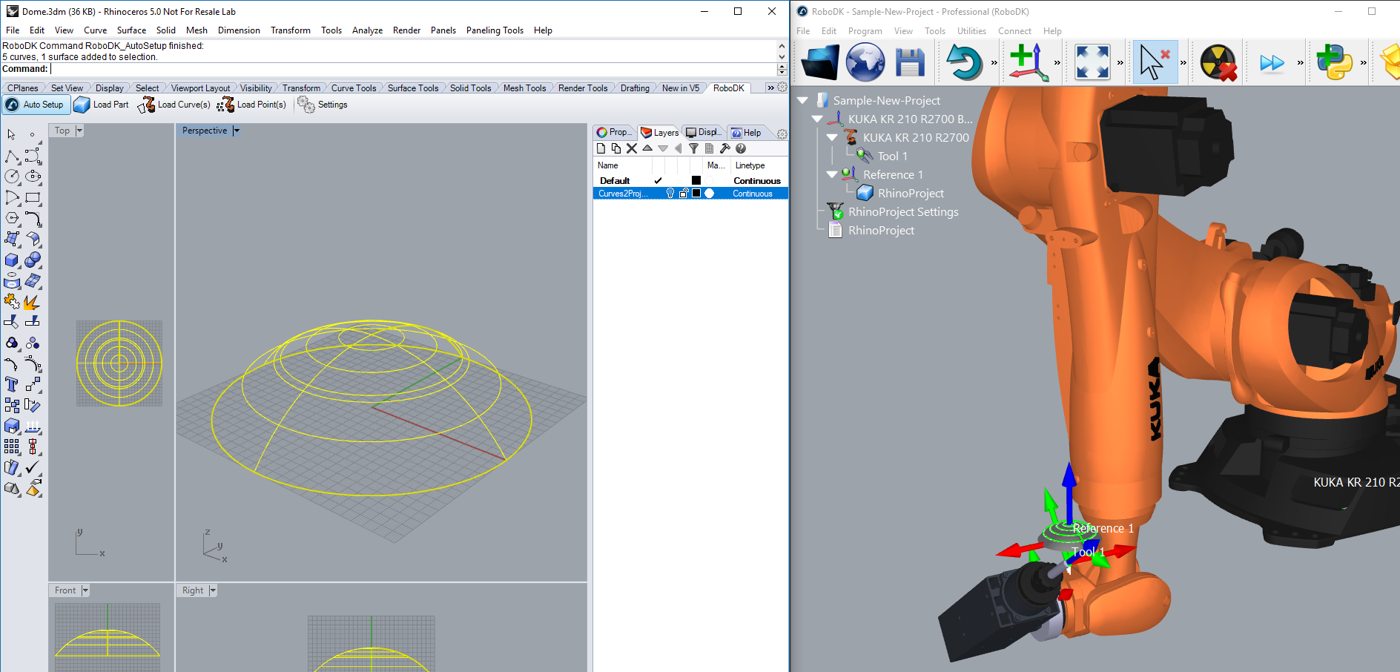

7.Markieren Sie alle Kurven und Flächen und drücken Sie die Entertaste (oder die rechte Maustaste). Das Projekt wird in RoboDK geladen, wie in der folgenden Abbildung gezeigt.

Sie sollten das auf dem aktiven Referenzrahmen (Referenz 1) geladene Teil und ein neues Kurvenverfolgungsprojekt in RoboDK sehen, das die Kurven mit dem aktiven Roboterwerkzeug (Werkzeug 1) folgt.

Plugin Rhino - Bild 19

Sie können auch sehen, dass die Oberflächennormalen in die entgegengesetzte Richtung extrahiert wurden. Folgen Sie diese Schritte, um dieses Problem zu lösen:

8.Wählen Sie SettingsPlugin Rhino - Bild 20.

9.Haken Sie die Option Invert Normals.

10.Wählen Sie OK.

11.Wiederholen Sie die Schritte 6 und 7.

Sie sollten nun die Oberflächennormalen umgedreht sehen, und die Annäherungsbewegung kommt von der Oberseite des Teils. Der Roboter sollte in der Lage sein, sich ohne Probleme entlang des Werkzeugweges zu bewegen.

Doppelklicken Sie im RoboDK-Baum auf die RhinoProject-SettingsPlugin Rhino - Bild 21, um weitere Optionen zu öffnen und den vom Roboter gefolgten Werkzeugweg anzupassen.

Zum Beispiel können Sie Bevorzugte Werkzeugbahn anzeigen auswählen, um die Standardausrichtung des Werkzeugs in Bezug auf das Teil zu sehen und zu ändern. Ändern Sie den Wert im Pfad zur Werkzeugkorrektur, um eine zusätzliche Drehung zu definieren. Dazu können Sie einen neuen Wert eingeben oder einfach das Mausrad verwenden, um eine schnelle Vorschau des Ergebnisses zu sehen.

Weitere Informationen zur Änderung dieser Einstellungen finden Sie im Abschnitt Roboter-Bearbeitung.

Plugin Rhino - Bild 22

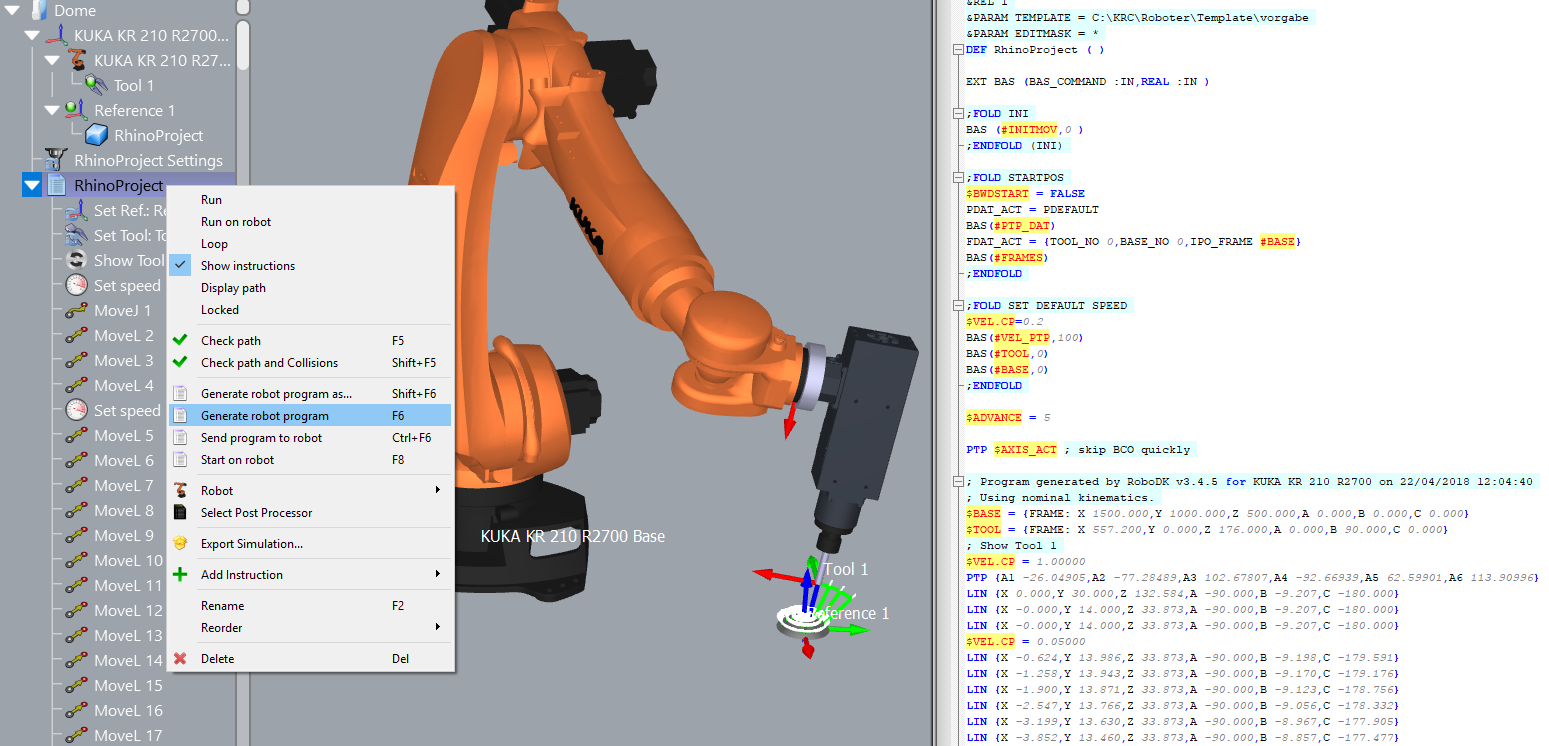

Wenn die Simulation schließlich das gewünschte Ergebnis liefert, können Sie das Programm generieren oder die Simulation exportieren:

12.Klicken Sie mit der rechten Maustaste auf das Programm RhinoProject

13.Wählen Sie Erstellen eines Roboterprogramms (F6). Das Roboterprogramm wird generiert und angezeigt.

Plugin Rhino - Bild 23

Grasshopper-Beispiel

Dieses Beispiel zeigt, wie das RoboDK-Plug-in für Grasshopper verwendet wird, indem eine Fläche als Punktgitter geteilt und mit einem Roboter für einen Bohrvorgang in RoboDK verfolgt wird:

1.Laden Sie das mit dem RoboDK-Plug-in mitgelieferte Grasshopper-Beispiel (3dm-Datei und gh-Datei).

Plugin Rhino - Bild 24

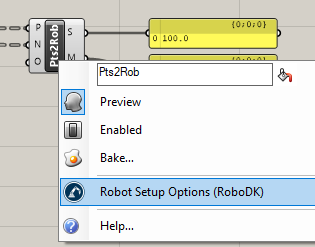

2.Klicken Sie mit der rechten Maustaste auf die Komponente Pts2Rob und wählen Sie Robot Setup Options (RoboDK). Wählen Sie Load Project... und wählen Sie Default Setup, um eine RoboDK-Beispielstation zu laden (dasselbe Beispielprojekt, das im vorherigen Abschnitt gezeigt wurde).

Plugin Rhino - Bild 25

Optional können Sie den Objektnamen als Komponenten-Input (O) angeben. Sie können auch ein Projekt in den Komponentenoptionen angeben, so dass das gewünschte RoboDK-Projekt mit jeder Komponente verwendet wird.

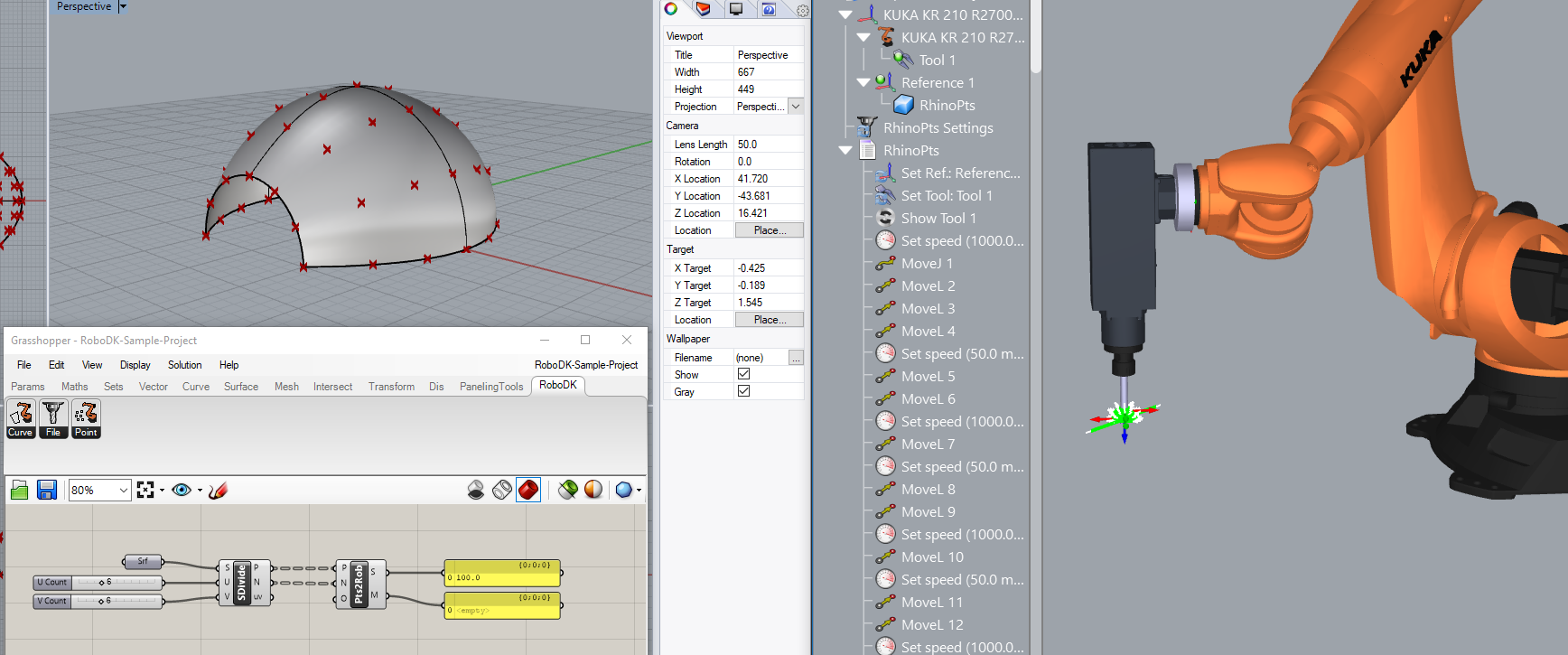

3.Wählen Sie in Grasshopper SolutionRecompute (F5), um das Teil und das Programm in RoboDK zu aktualisieren.

Hinweis: Aktualisieren Sie die Robotereinrichtung in RoboDK. Doppelklicken Sie beispielsweise auf einen Bezugsrahmen oder einen Werkzeugrahmen, um die richtigen Koordinaten für die Roboterreferenz bzw. das Werkzeug einzugeben.

Plugin Rhino - Bild 26

Manuelle Installation

Es wird empfohlen, das automatische RUI-Installationsprogramm auszuprobieren. Wenn dieses Installationsprogramm fehlschlägt, können Sie das RoboDK-Plug-in für Rhino manuell installieren, indem Sie die folgenden Schritte ausführen:

Downloads:

1.Rhino herunterladen und installieren.

2.Laden Sie RoboDK herunter und installieren Sie es.

3.Laden Sie das RoboDK-Plugin für Rhino direkt oder von Food4Rhino herunter.

4.Entpacken Sie die Dateien.

Eigenschaften entsperren:

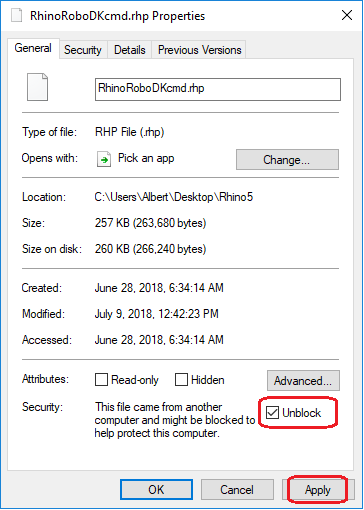

5.Klicken Sie mit der rechten Maustaste auf die Datei RhinoRoboDKcmd.rhp und wählen Sie Eigenschaften.

6.Wählen Sie Unblock und Apply.

7.Wiederholen Sie die Schritte 5 und 6 für RhinoRoboDKgh.gha.

Plugin Rhino - Bild 27

Laden Sie das RoboDK-Plug-in in Rhino:

8.Laden Sie das RoboDK-Plug-in für Rhino: Öffnen Sie die Datei RhinoRoboDKcmd.rhp mit Rhino.

9.Laden Sie die RoboDK-Symbolleiste für Rhino: Öffnen Sie die Datei RhinoToolbar-Add-RoboDK.rui mit Rhino.

10.Laden Sie die RoboDK Grasshopper-Komponenten: Öffnen Sie die Datei RhinoRoboDKgh.gha mit Grasshopper (öffnen Sie Grasshopper, indem Sie den Grasshopper-Befehl eingeben).

Rhino neu starten:

11.Schließen Sie Rhino und öffnen Sie es erneut, um das Grasshopper-Plug-in zu sehen.
