Aktualisieren der kinematischen Parameter der Steuerung

Dieser Abschnitt erklärt, wie Sie die kinematischen Parameter (DH-Tabelle) an der Robotersteuerung aktualisieren können, nachdem Sie den Roboter mit dem RoboDK-Paket Calibration and Performance kalibriert haben.

Das Ändern der DH-Parameter an der Steuerung wirkt sich auf alle manuell an der Steuerung erstellten Programme aus. Bewahren Sie eine Kopie der ursprünglichen DH-Parameter auf, falls Sie zu den Werkseinstellungen der Steuerung zurückkehren möchten.

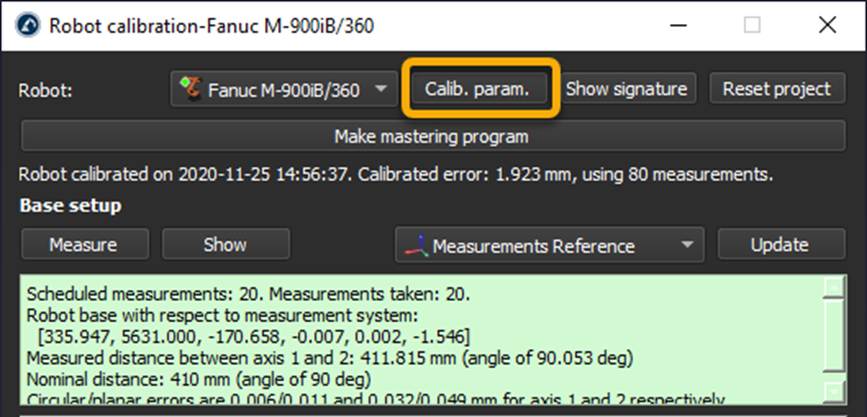

6.Öffnen Sie im Kalibrierungsfenster die Calibration parameters.

Robots Fanuc - Bild 19

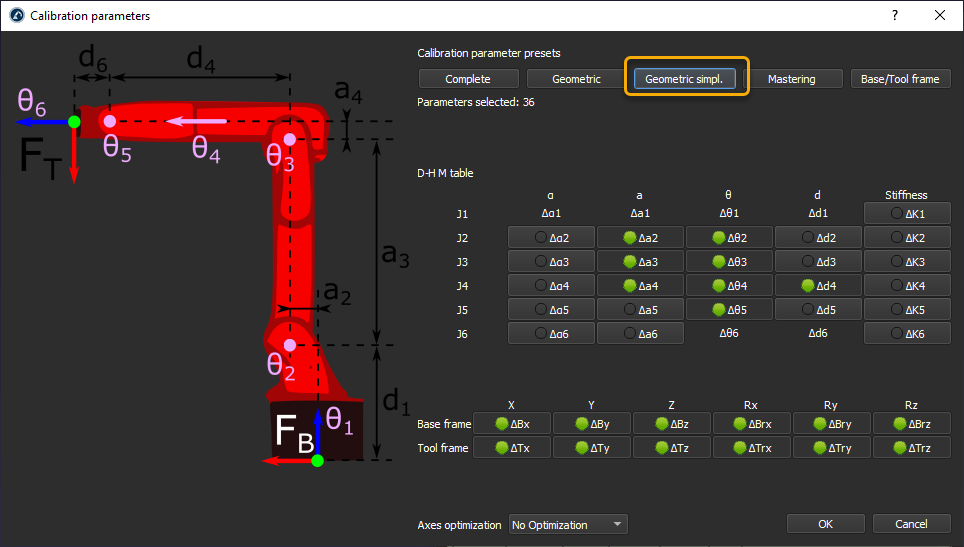

7.Wählen Sie Geometric simplified aus.

Robots Fanuc - Bild 20

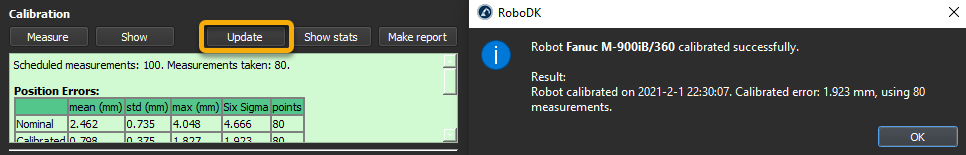

8.Führen Sie eine Kalibrierungssequenz aus, oder aktualisieren Sie eine bestehende.

Robots Fanuc - Bild 21

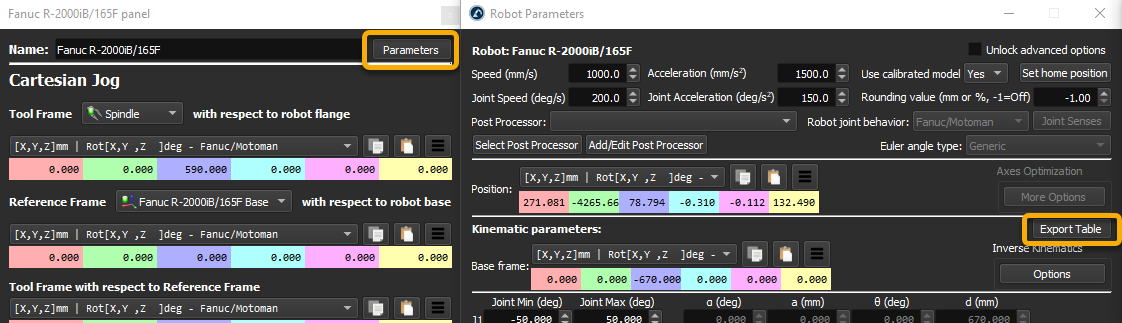

9.Rufen Sie die kalibrierten DH-Parameter des Roboters ab. Wählen Sie im Robot-Panel Parameters aus. Wählen Sie anschließend Export Table.

Robots Fanuc - Bild 22

Robots Fanuc - Bild 23

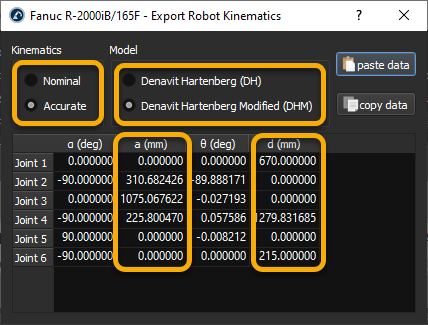

10.Achten Sie darauf, die Accurate-Kinematik zu verwenden. Die Nominal-Kinematik kann zum Vergleich mit den Standard-DH-Parametern der Steuerung verwendet werden.

11.Verwenden Sie das Modell Denavit-Hartenberg Modified, um die Parameter Ihrer Steuerung zu ändern.

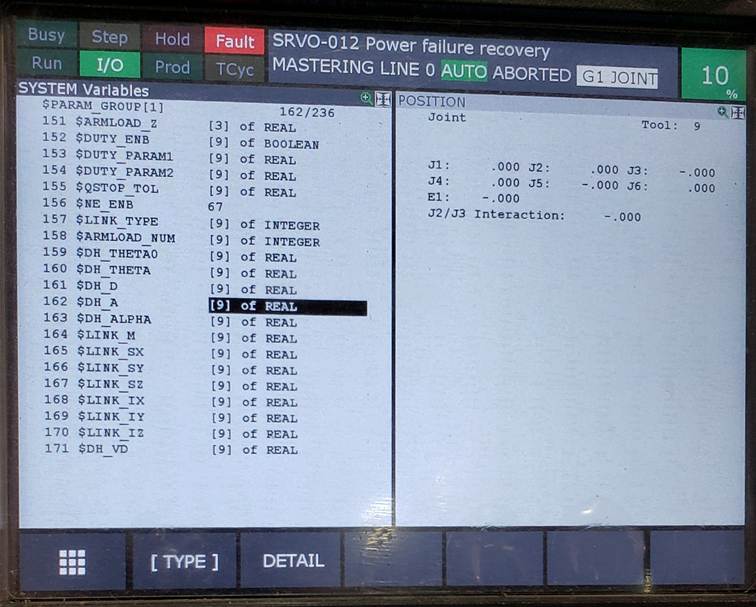

12.Öffnen Sie am Handprogrammiergerät des Roboters System variables -> $PARAM_GROUP[1].

13.Suchen Sie die Parameter $DH_A und $DH_D.

Robots Fanuc - Bild 24

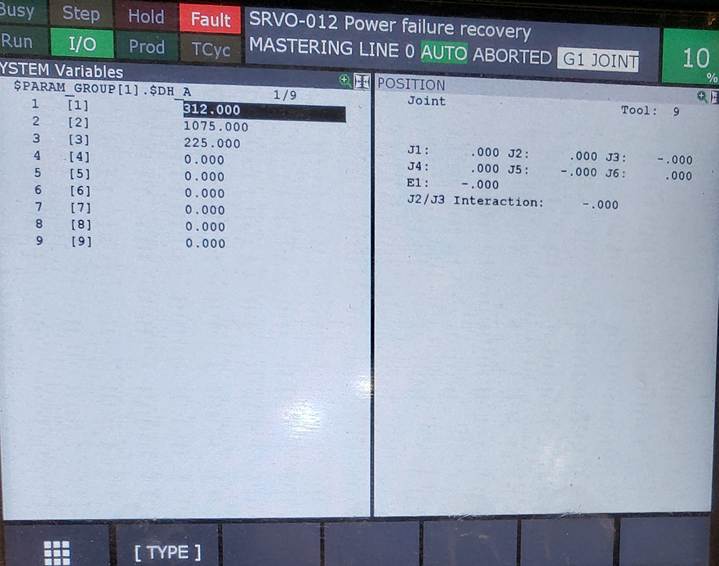

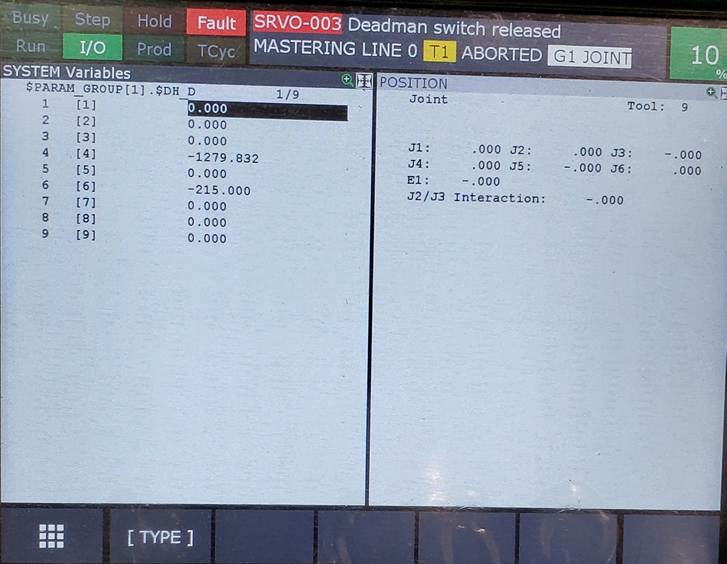

14.Ändern Sie die DH-Werte anhand der a- und d-Werte aus dem Fenster Export Robot Kinematics.

Robots Fanuc - Bild 25Robots Fanuc - Bild 26
