Fanuc Roboter

RoboDK unterstützt alle Fanuc Robotersteuerungen seit RJ2, inklusive RJ3, R-30iA und R-30iB. Diese Dokumentation basiert auf dem R-30iA Fanuc Controller.

Die folgende Dokumentation beschreibt das typische Vorgehen, beim Verwenden eines Fanuc Handprogrammiergeräts, um ein neues Programm in RoboDK vorzubereiten und auf den Roboter zu übertragen.

Übertragen eines Programms

Sie müssen den folgenden Schritt folgen, um ein Programm von einem USB Speicher zu laden:

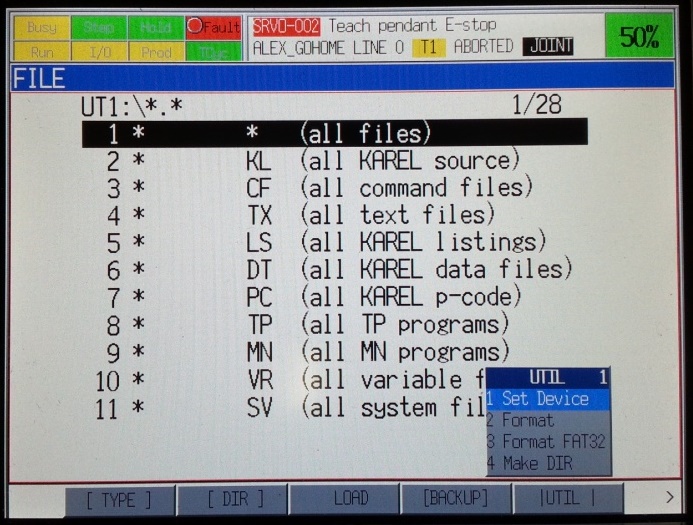

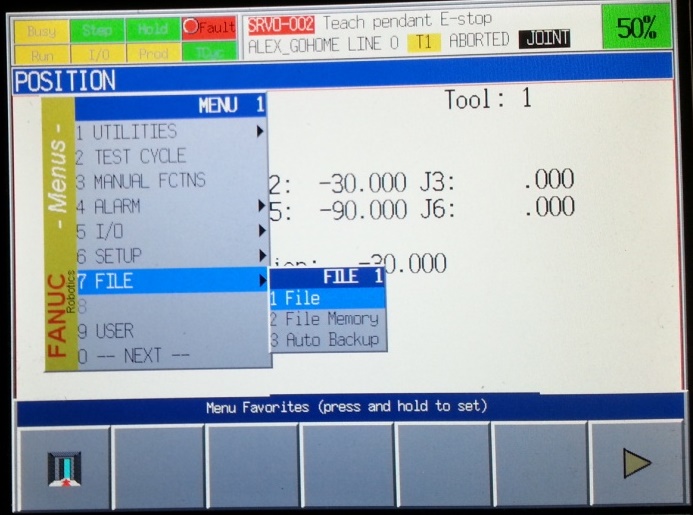

1.Wählen Sie MENU➔File

2.Wählen Sie Utilities➔Select Device➔USB

3.Wählen Sie DIR

4.Wählen Sie das TP oder das LS Programm vom USB Speicher (z.B. BALLBARTEST.TP)
Dies speichert die Datei automatisch in den FR Speicher des Controllers

5.Wählen Sie das Programm im FR Speichern und wählen Sie LOAD (Bildschirm Knopf)

Starten eines Programms

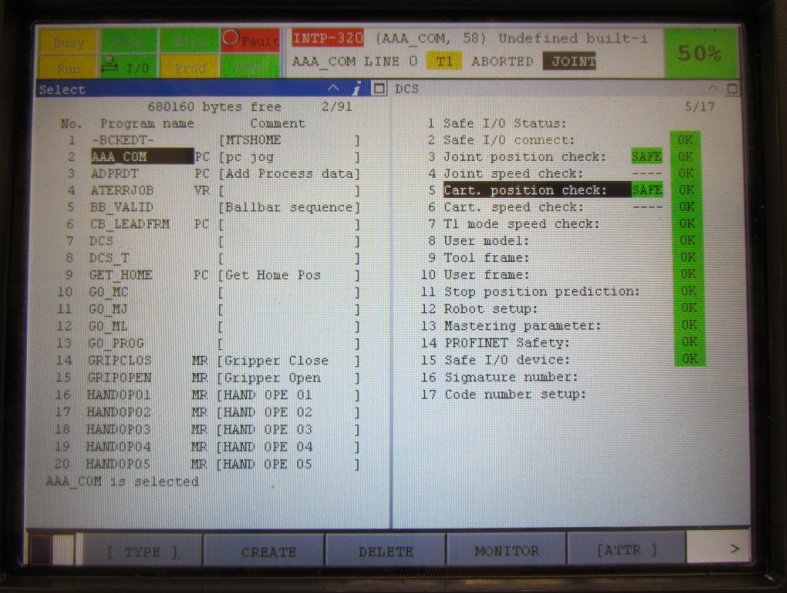

Folgen Sie diesen Schritten um ein Roboterprogramm zu starten:

1.Wählen Sie FCN (Handprogrammiergerät)➔Abort all

2.Wählen Sie SELECT (Handprogrammiergerät)

3.Wählen Sie das Programm (beispielsweise BALLBARTEST)

4.Halten Sie den Totmannschalter

5.Wählen Sie RESET. Alle Alarme sollten verschwinden.

6.Drücken und halten Sie den SHIFT Knopf auf dem Handprogrammiergerät

7.Wählen Sie FWD (Handprogrammiergerät)

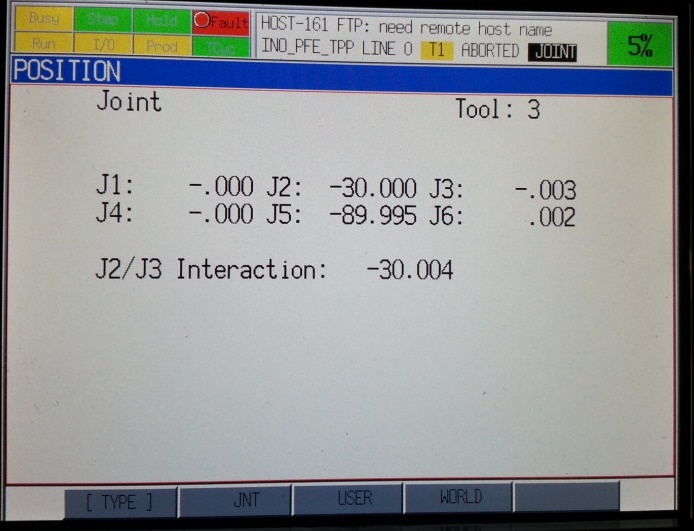

Erhalten der Achswinkel

Um die aktuellen Achswinkel zu erhalten, müssen Sie diesen Schritten folgen:

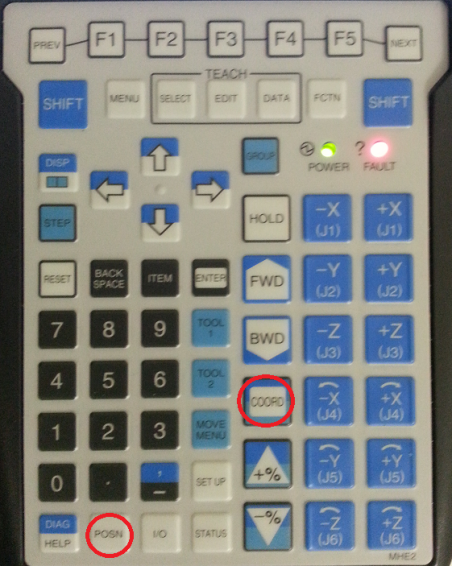

1.Wählen Sie POSN (Handprogrammiergerät) um die aktuelle Roboterposition zu sehen

2.Wählen Sie COORD (Handprogrammiergerät) um den achsspezifischen Modus zu wählen

Erhalten des TCP

Die folgenden Schritte ermöglich es Roboter Werkzeuge zu erstellen, oder zu bearbeiten. (TCP, auch bekannt als UTOOL innerhalb von Fanucs Programmierumgebung):

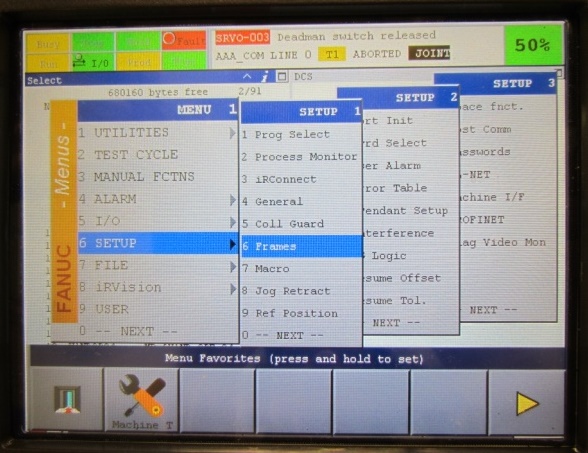

1.Wählen Sie MENU➔Setup➔Frames

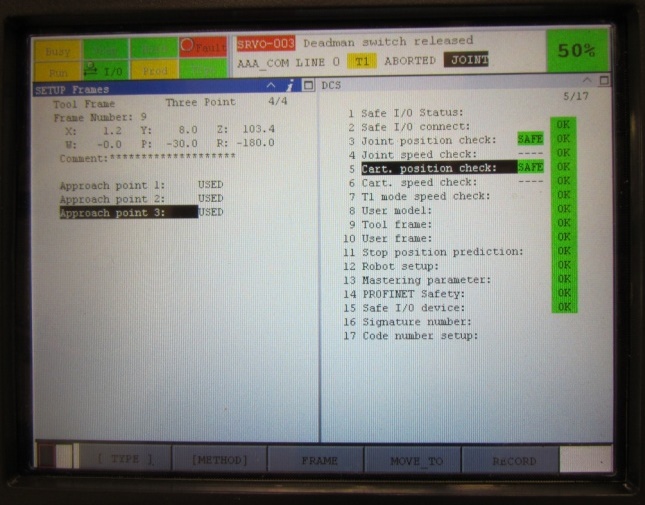

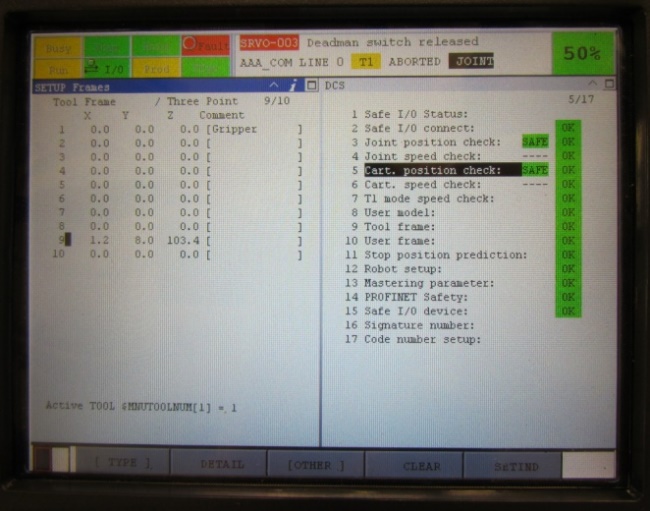

2.Wählen Sie ein Werkzeug um die X,Y,Z Koordinaten zu lesen oder zu bearbeiten

Einrichten des FTP-Servers von Fanuc

Der FTP-Server von Fanuc ist bei aktuellen Fanuc-Steuerungen standardmäßig aktiviert.

Sie können die FTP-Zugangsdaten im folgenden Menü überprüfen:

1.Setup→Host Comm

2.Wählen Sie FTP aus.

Wenn ein anonymer Benutzername angezeigt wird, können Sie sich möglicherweise ohne Zugangsdaten per FTP verbinden.

RoboDK Treiber für Fanuc

Robotertreiber stellen eine Alternative zur Offline Programmierung (ein Programm wird erstellt und dann auf den Roboter übertragen und ausgeführt) dar. Mit Robotertreibern ist es möglich eine Simulation direkt auf dem Roboter auszuführen (Online Programmierung). Weitere Informationen finden Sie im Abschnitt Robotertreiber.

Eine Verbindung zwischen RoboDK und dem Fanuc Roboter kann hergestellt werden, um den Roboter automatisch von einem verbundenen PC aus, mittels RoboDK, zu steuern. Dies erlaubt es die RoboDK Funktion Auf Roboter ausführen zur Online Programmierung und dem Debugging auszuführen. Die Verbindung kann mittels einer standardmäßigen Ethernet-Verbindung (TCP/IP) hergestellt werden.

Folgen Sie diesen Schritten um einen RoboDK Robotertreiber für Fanuc einzustellen:

1.Zunächst müssen die folgenden Dateien übertragen werden (Die Dateien können mit diesem Dokument zur Verfügung gestellt werden):

a.AAA_COM.PC➔ Hauptprogramm für die Kommunikation.
Dieses Programm muss für eine Kommunikation mit RoboDK gestartet werden.

b.GO_MJ.TP

c.GO_ML.TP

d.GO_MC.TP

Folgen Sie diesen Schritten auf dem Handprogammiergerät um den Kommunikations-Port zwischen einem Fanuc Roboter und RoboDK vorzubereiten:

2.Wählen Sie Select➔Menu-Setup-Host comm-[show]-Servers-Select 3-Select “S3”-Enter.

a.Setzen Sie Protocol auf SM

b.Setzen Sie den Port auf P3: (Port 2)

c.Setzen Sie Inaktivitäts Timeout auf 9999

3.Wählen Sie Select➔Menu-Next-System-Variables.

a.Wählen Sie $HOSTS_CFG

b.Wählen Sie Nummer 3

c.Setzen Sie $SERVER_PORT auf 2000
($HOSTS_CFG[3].$SERVER_PORT = 2000)

4.Zurück zum vorhergehenden Menü:
Wählen Sie Select➔Menu-setup-host comm-[show]-Servers-3 S3-enter

a.Setzen Sie den Startup state auf START

b.Setzen Sie den Current state auf STARTED:
Um dies zu tun, wählen Sie zunächst ACTION-DEFINE, anschließend ACTION-START

Der Port 2000 wird standardmäßig für RoboDK und Fanuc verwendet. Der Port in Abschnitt 2.c kann anders sein, jedoch muss dann der gleiche Port in RoboDK (Feld „Roboter Port“) spezifiziert sein.

Treiberkonfiguration

Sie können zusätzliche Einstellungen des Treibers über die INI-Datei konfigurieren. Damit können Sie festlegen, wie externe Achsen zugeordnet werden.

Wenn Sie den Treiber zum ersten Mal ausführen, erzeugt er eine Datei mit Kennzeichen (Flags) zur Konfiguration erweiterter Treiberparameter, wie zum Beispiel der Zuordnung externer Achsen. Der Speicherort dieser Einstellungsdatei findet sich zu Beginn des Treiber-Logs in der Zeile, die mit Loading settings beginnt.

Sie können diese Datei mit einem beliebigen Texteditor öffnen und finden dort eine Liste der von RoboDK verwendeten Achsen sowie die entsprechenden Achsen auf Seiten der Fanuc-Robotersteuerung. Zusätzlich können Sie eine erweiterte Debug-Ausgabe aktivieren und die Anzahl der verwendeten Motion Groups ändern.

Entspricht beispielsweise Achse 8 in RoboDK der Achse 9 an der Robotersteuerung, ändern Sie einfach die Zahl auf der rechten Seite auf den richtigen Wert. Die konfigurierte Zuordnung können Sie in der Startmeldung unterhalb der Meldung Loading settings einsehen.

Die Achsen 0–9 gehören zu Motion Group 1 und die Achsen 10–17 zu Motion Group 2. Befindet sich Ihre externe Achse also in der zweiten Motion Group, entspricht sie Achse 10 in der Konfigurationsdatei.

Programm Kompilierung (LS vs. TP)

Dieser Abschnitt erklärt den Unterschied zwischen Fanuc LS und TP Programm Dateien und darüber hinaus auch wie man Fanuc Programme kompiliert.

Eine binäre Datei wird benötigt um Programme auf Fanuc Robotern auszuführen (TP, ebenfalls bekannt als TPP). Programme, die über Offline Programmier-Software (wie RoboDK) für Fanuc Roboter erstellt wurden, sind im LS Format (ASCII, lesbar, nicht kompiliert). Es gibt zwei Möglichkeiten um LS Roboter Programme in TP Programme umzuwandeln:

1.Aktivieren Sie die Option  ASCII Upload für den Roboter. Diese Option ist möglicherweise bereits auf dem Roboter verfügbar. Der beste Weg, um zu prüfen, ob diese Option verfügbar ist, besteht darin, dem Roboter eine LS-Datei zur Verfügung zu stellen, die automatisch in eine TP-Datei konvertiert werden sollte. Zum Beispiel, legen Sie die Datei im FR Laufwerk ab und wählen Sie "LOAD" am Programmiergerät.

2.Kompilieren Sie das Programm mit den WinOLPC-Tools von Roboguide. In diesem Fall kann derselbe Computer, auf dem RoboDK installiert ist, das LS-Programm automatisch mit dem Compiler-Tool "maketp.exe" von Fanuc kompilieren. Dieser Befehl benötigt die Datei «robot.ini». Diese Datei kann mit dem Dienstprogramm "setrobot.exe" von WinOLPC generiert werden, wenn Roboguide installiert wurde und eine Arbeitsstation auf dem Computer gespeichert wurde ("Work Cell").

RoboDK ermöglicht den automatischen Abruf des TP-Programms direkt nach der Generierung eines LS-Programms. RoboDK verwaltet die WinOLPC-Tools automatisch, um LS-ASCII-Programme in TP-Binärprogramme übersetzen zu können.

Nachfolgend sind die Schritte dargestellt, denen RoboDK direkt folgt, nachdem ein LS-Programm generiert wurde:

1.Nach dem Generieren eines LS-Programms wird standardmäßig der folgende Bildschirm angezeigt. Es ist möglich den Roboter aus einer Roboguide "Arbeitszelle" auszuwählen oder einfach das Programm nicht zu kompilieren. Wenn "Nein" ausgewählt ist, wird die letzte "robot.ini" Datei verwendet. Wenn keine "robot.ini" Datei existiert, wird RoboDK automatisch "setrobot.exe" ausführen, um die "robot.ini" Datei zu erzeugen.

2.Die ausführbare Datei "maketp.exe" wird verwendet, um das TP-Programm zu erzeugen.

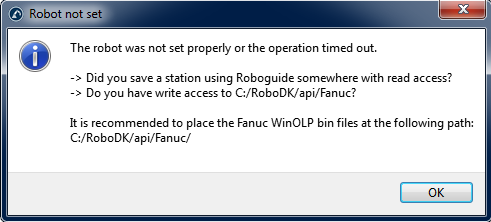

3.Der folgende Bildschirm wird angezeigt, wenn die TP-Datei oder die "robot.ini" Datei nicht generiert werden kann. In diesem Fall ist es möglich, dass der Lese-/Schreibzugriff in bestimmten Ordnern eingeschränkt ist. Es könnte auch sein, dass Roboguide nicht richtig installiert wurde oder, dass in Roboguide keine "Arbeitszelle" erzeugt wurde.

In diesem Fall müssen die Inhalte des folgenden standardmäßigen Ordners:

C:\Program Files (x86)\FANUC\WinOLPC\bin

In diesen kopiert werden:

C:\RoboDK\api\Fanuc

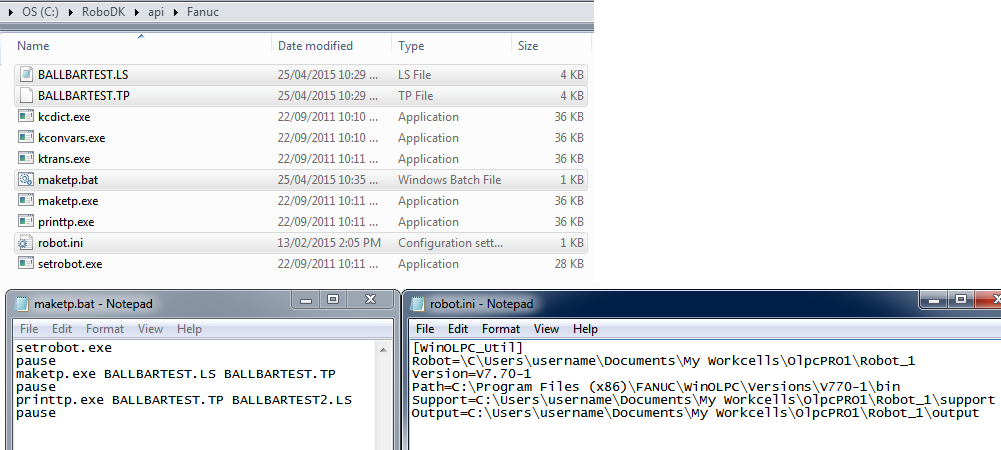

Wie im folgenden Bild gezeigt. Dies erlaubt es die robot.ini Datei im gleichen Ordner zu erstellen, wo die ausführbare Datei “maketp.exe” bleibt. Diese Datei wird benötigt, um Programme zu kompilieren. Darüber hinaus ist es wichtig, die Roboguide « Work Cell » in einem Ordner zu speichern, auf welchen alle Benutzer, die Programme kompilieren, Lesezugriff haben.

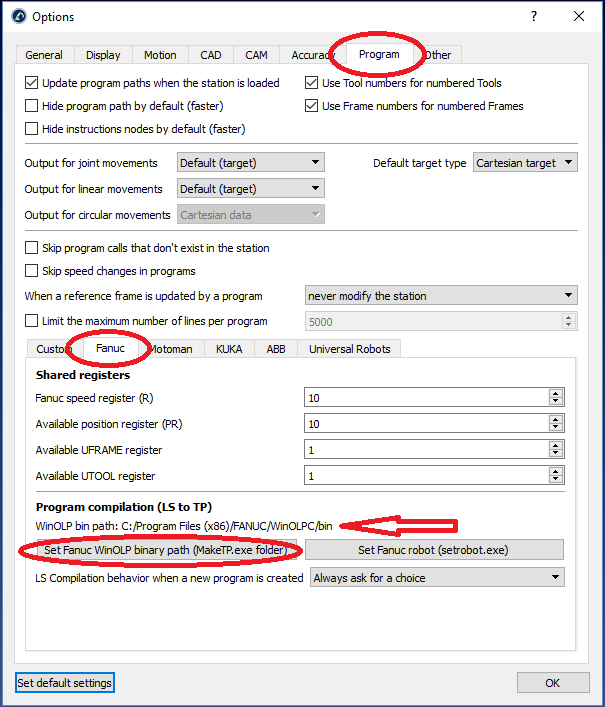

Sobald die Dateien im richtigen Ordner abgelegt wurden, ist es möglich die Kompilierung zu testen, indem man wie im folgenden Bild Set Fanuc Robot auswählt (Menü: Tools➔Options➔Program).

Es ist ebenfalls möglich in diesem Fenster zu definieren, welche Register verwendet werden, um Fanuc Roboter Programme zu erstellen.

Alternativ können benutzerdefinierte Postprozessoren verwendet werden, um all diese Operationen an den Benutzer anzupassen. Zwei benutzerdefinierte Postprozessoren kommen bereits mit dem Standard Paket von RoboDK für Fanuc Roboter (Fanuc_R30iA und Fanuc_RJ3).

Aktualisieren der kinematischen Parameter der Steuerung

Dieser Abschnitt erklärt, wie Sie die kinematischen Parameter (DH-Tabelle) an der Robotersteuerung aktualisieren können, nachdem Sie den Roboter mit dem RoboDK-Paket Calibration and Performance kalibriert haben.

Das Ändern der DH-Parameter an der Steuerung wirkt sich auf alle manuell an der Steuerung erstellten Programme aus. Bewahren Sie eine Kopie der ursprünglichen DH-Parameter auf, falls Sie zu den Werkseinstellungen der Steuerung zurückkehren möchten.

1.Öffnen Sie im Kalibrierungsfenster die Calibration parameters.

2.Wählen Sie Geometric simplified aus.

3.Führen Sie eine Kalibrierungssequenz aus, oder aktualisieren Sie eine bestehende.

4.Rufen Sie die kalibrierten DH-Parameter des Roboters ab. Wählen Sie im Robot-Panel Parameters aus. Wählen Sie anschließend Export Table.

5.Achten Sie darauf, die Accurate-Kinematik zu verwenden. Die Nominal-Kinematik kann zum Vergleich mit den Standard-DH-Parametern der Steuerung verwendet werden.

6.Verwenden Sie das Modell Denavit-Hartenberg Modified, um die Parameter Ihrer Steuerung zu ändern.

7.Öffnen Sie am Handprogrammiergerät des Roboters System Variables -> $PARAM_GROUP[1].

8.Suchen Sie die Parameter $DH_A und $DH_D.

9.Ändern Sie die DH-Werte anhand der a- und d-Werte aus dem Fenster Export Robot Kinematics.
