Puede crear un nuevo panel de visualización seleccionando Utilidades en el menú de RoboDK y, a continuación, Crear panel de visualización. También puede hacer clic con el botón derecho en un objeto vinculado a un panel de visualización y seleccionar Ajustes del panel de visualización.

Nota: El panel de visualización está unido a un objeto de su estación. Este objeto será el contenedor de sus ajustes de visualización y posición en 3D. Seleccione el objeto en el árbol antes de seleccionar la acción para crear un panel de visualización. El objeto puede ser, por ejemplo, un televisor, un monitor, una tableta o un marcador de posición vacío.

En el campo de texto, introduzca el nombre de la variable de estación que desea mostrar, encerrado por '%' - es decir, %STATION_VAR_NAME%. Puede añadir cualquier cantidad de texto estático o variables. Además, ¡puede utilizar código HTML! Pulse el botón Editar para abrir un editor de texto con más opciones.

Variables predefinidas:

1.%TIME%: Muestra la hora local, como aaaa/MM/dd hh:mm:ss:zzz.

2.%SIMULATIONTIME%: El tiempo de simulación de RoboDK.

3.%NOMBRE_VARIABLE_ESTACION%: Cualquier nombre de variable de estación.

Cualquier cambio de estado de las variables utilizadas se actualizará automáticamente. Simplemente establezca el estado de la variable en su script Python a través de la API o en un Programa.

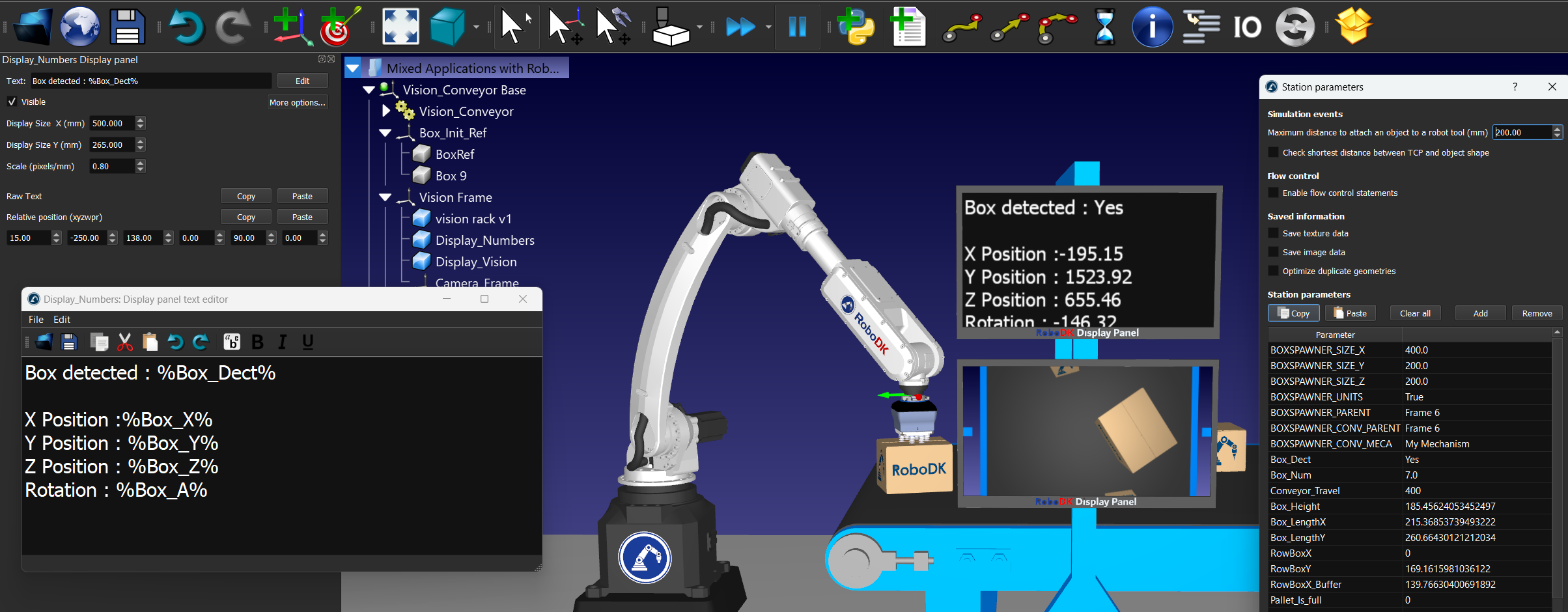

Display Panel - Imagen 2

El tamaño y la colocación pueden ajustarse pulsando el botón de expansión e introduciendo el tamaño deseado del panel (en milímetros). También puede fijar el tamaño del píxel (píxel/mm), que afectará al tamaño del contenido. A continuación, puede fijar la pose del panel con respecto a su objeto padre.

Crear un panel de visualización
