Mold Machining

Introducción

Este ejemplo le ayudará a crear un sencillo proyecto de mecanizado de 3 ejes en RoboDK utilizando el plugin Mastercam. En este ejemplo se simula un robot Motoman con una herramienta de corte y se programa para mecanizar un molde sencillo utilizando el robot como máquina de 3 ejes. Aprenderá a transformar un programa CNC en una simulación de robot y en un programa de robot.

Vídeo: Programación de robots con Mastercam para una aplicación de mecanizado de moldes de 3 ejes

Con el plug-in RoboDK para Mastercam puede configurar rápidamente proyectos de mecanizado de robots directamente desde Mastercam a RoboDK. Este plug-in le permite programar más de 50 fabricantes de robots diferentes y 500 robots directamente desde Mastercam.

El plug-in RoboDK para Mastercam es compatible con NCI (archivos nativos preprocesados de Mastercam) y archivos APT CLS y G-code estándar. El plug-in es gratuito si ha adquirido una licencia de RoboDK.

Mecanizado de robots de moldes en 3 ejes

Para iniciar el proyecto, primero tendrá que seleccionar el ejemplo de mecanizado de moldes de 3 ejes de RoboDK en la biblioteca por defecto.

Ajustes de RoboDK

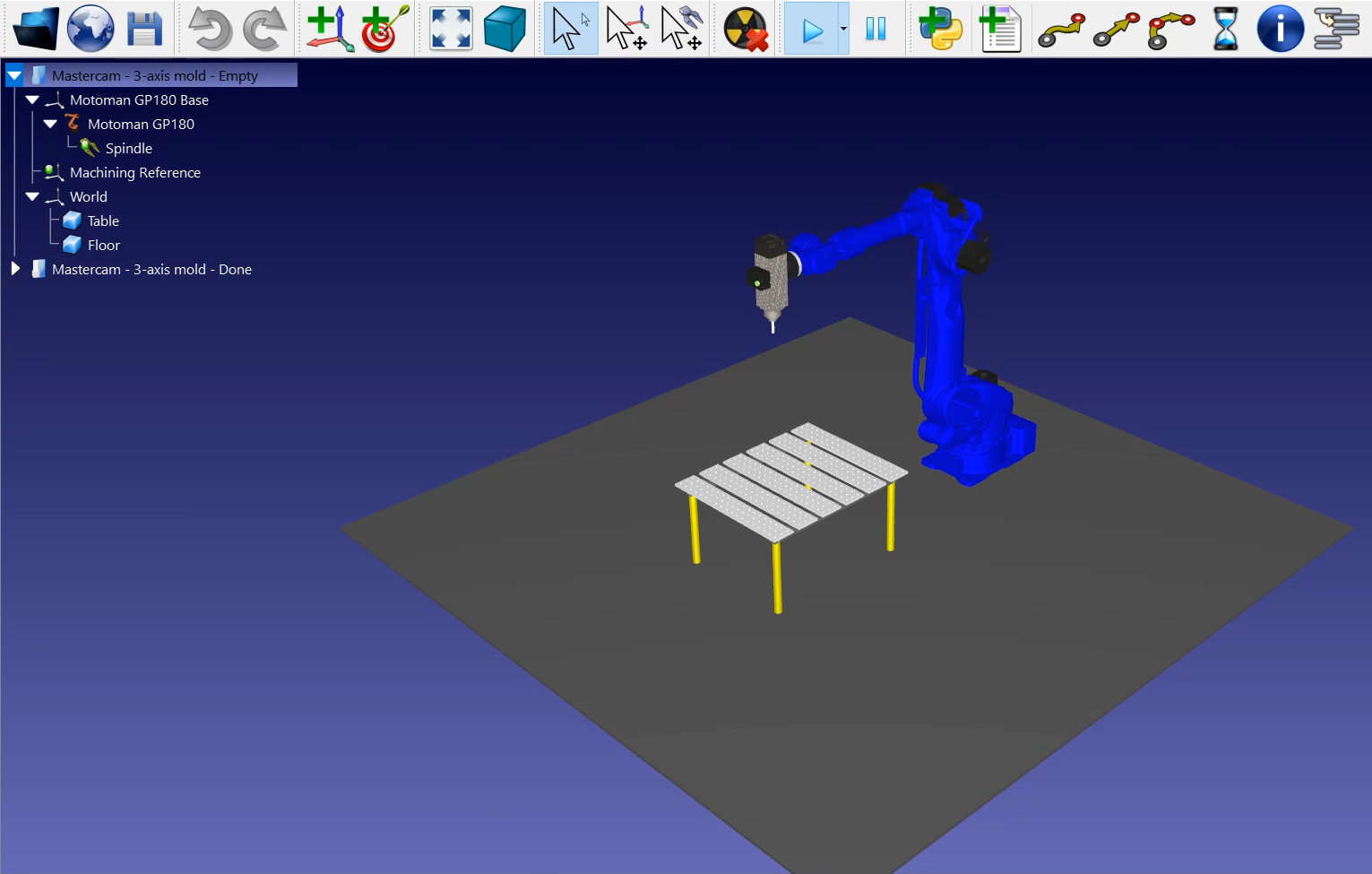

Este ejemplo utiliza el robot Motoman GP180, una herramienta de corte montada en un husillo y una mesa para sujetar la pieza en su sitio.

Cargue la estación:

1.Seleccione Archivo ➔Example 3 Axis Mold Machining - Imagen 1Abrir

2.Localice el ejemplo de mecanizado de moldes de 3 ejes en la sección de ejemplos de RoboDK:
C:/RoboDK/Ejemplos/ Plugin-Mastercam-3-Axis-Mecanizado de moldes.rdk.

Example 3 Axis Mold Machining - Imagen 2

Ahora que ha cargado la estación puede abrir Mastercam y cargar el proyecto desde C:/RoboDK/Other/Plugin-Mastercam/Examples/Mold.mcam.

Trayectoria de herramienta de mecanizado en Mastercam

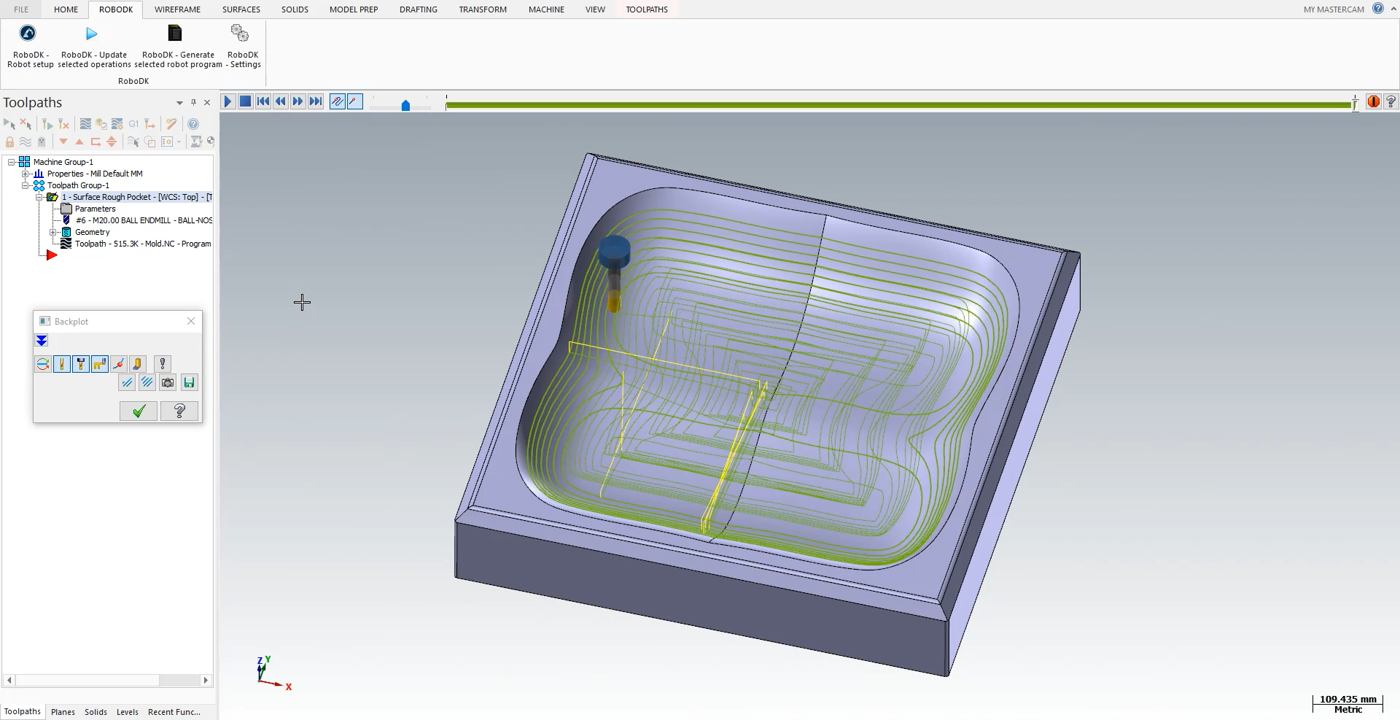

Abra su objeto 3D en Mastercam e inicie la simulación de corte. En este ejemplo, el objeto 3D es una pieza de metal de molde con una trayectoria de corte ya creada con herramientas Mastercam

Para simplificar este ejemplo, se ha reducido mucho el número de pasadas necesarias para mecanizar esa pieza. En realidad, tendría muchas más líneas o trayectorias de corte en el molde que no le permitirían ver realmente la herramienta en acción.

Example 3 Axis Mold Machining - Imagen 3

La simulación de corte de Mastercam le muestra todos los movimientos que debe realizar la herramienta durante el programa.

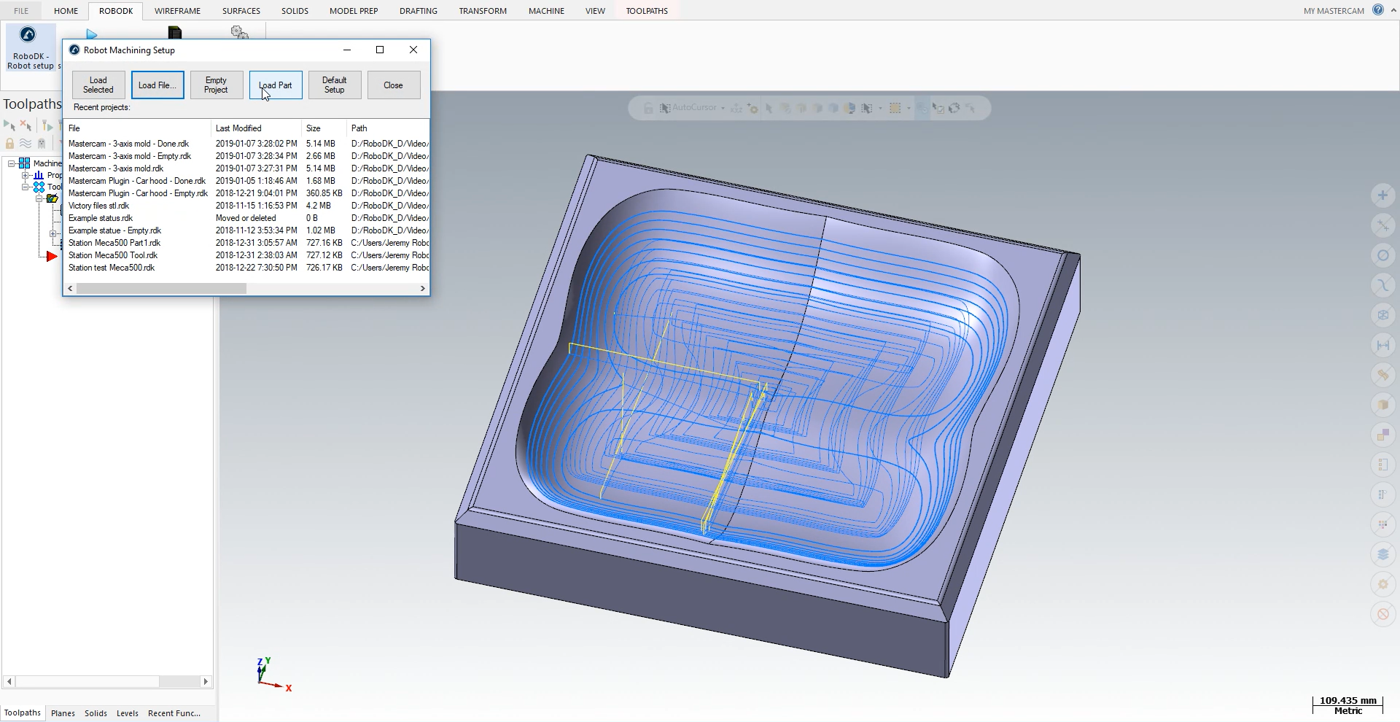

Siga los pasos siguientes para cargar su pieza en el RoboDK:

1.Seleccione la pestaña RoboDK y seleccione RoboDK - Configuración del robot.

2.Seleccione Cargar pieza.

Example 3 Axis Mold Machining - Imagen 4

Debería ver la pieza cargada en el marco de referencia activo (Referencia de mecanizado) en la mesa de la estación RoboDK.

El siguiente paso es importar la trayectoria de corte de Mastercam a RoboDK.

1.Seleccione la pestaña RoboDK en Mastercam.

2.Seleccionar RoboDK - Actualizar las operaciones seleccionadas.

3.Vaya a RoboDK.

Mecanizado de robots en RoboDK

Una vez importada la trayectoria de mecanizado del robot en RoboDK, debería ver la trayectoria de mecanizado del robot unida a la referencia del molde de su estación RoboDK. EnExample 3 Axis Mold Machining - Imagen 5 Ajustes del molde, asegúrese de que selecciona el robot, el marco de referencia y la herramienta correctos.

También puede ajustar el valor de los movimientos de aproximación y retroceso antes y después de la trayectoria de corte. Un valor de 100 mm debería estar bien en este ejemplo. Si existe riesgo de colisiones, puede aumentarlos tanto como desee dentro del rango de trabajo del robot.

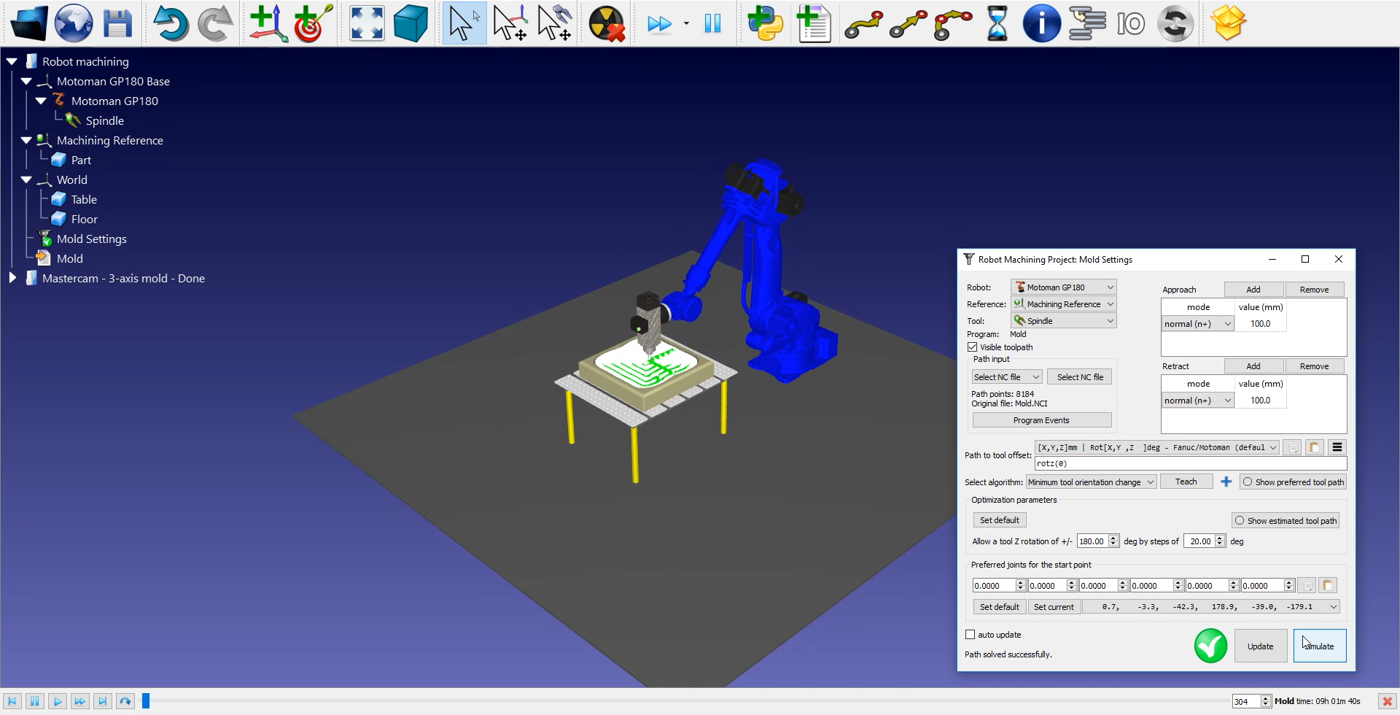

El siguiente paso es verificar si el orden en el que se ejecutarán las secciones de la trayectoria es correcto seleccionandoExample 3 Axis Mold Machining - Imagen 6 Ajustes del molde➔ Actualizar➔ Simular. En este ejemplo no es necesario reajustar el orden.

Example 3 Axis Mold Machining - Imagen 8

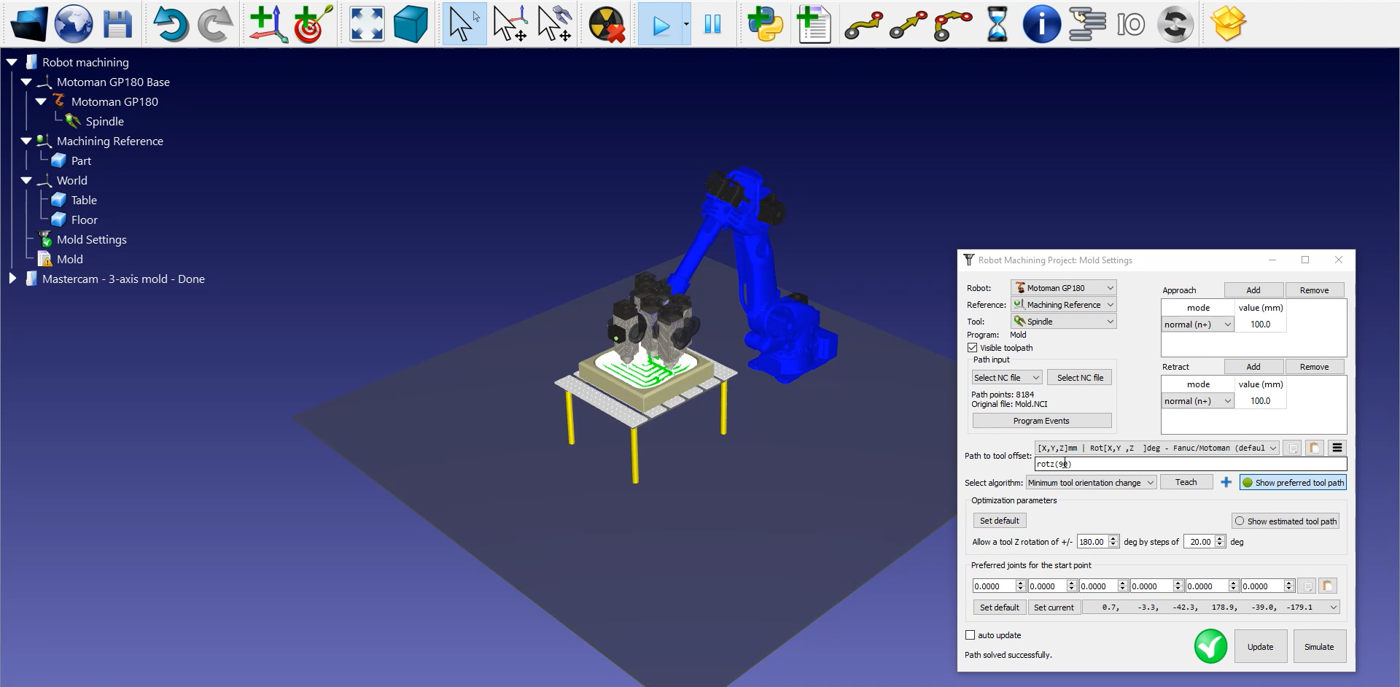

Siga estos pasos para ajustar la orientación de la herramienta:

1.Haga doble clic enExample 3 Axis Mold Machining - Imagen 9 Configuración del molde.

2.Seleccione Mostrar ruta de herramienta preferida. Aparecerán algunas herramientas fantasma como se muestra en la imagen inferior. Éstas representan la posición de su herramienta a lo largo de la trayectoria.

3.Modifique el valor rotz (0) desplazando su rueda hacia arriba hasta 90 grados. Verá que el valor rotz cambia y que la posición de los peajes fantasma cambia con él.

4.Seleccione Actualizar➔ Simular.

Example 3 Axis Mold Machining - Imagen 10

Para generar el programa de su robot, asegúrese de utilizar el postprocesador adecuado. Haga doble clic en el robotExample 3 Axis Mold Machining - Imagen 11 Motoman GP180 y haga clic en Seleccionar postprocesador➔ Motoman

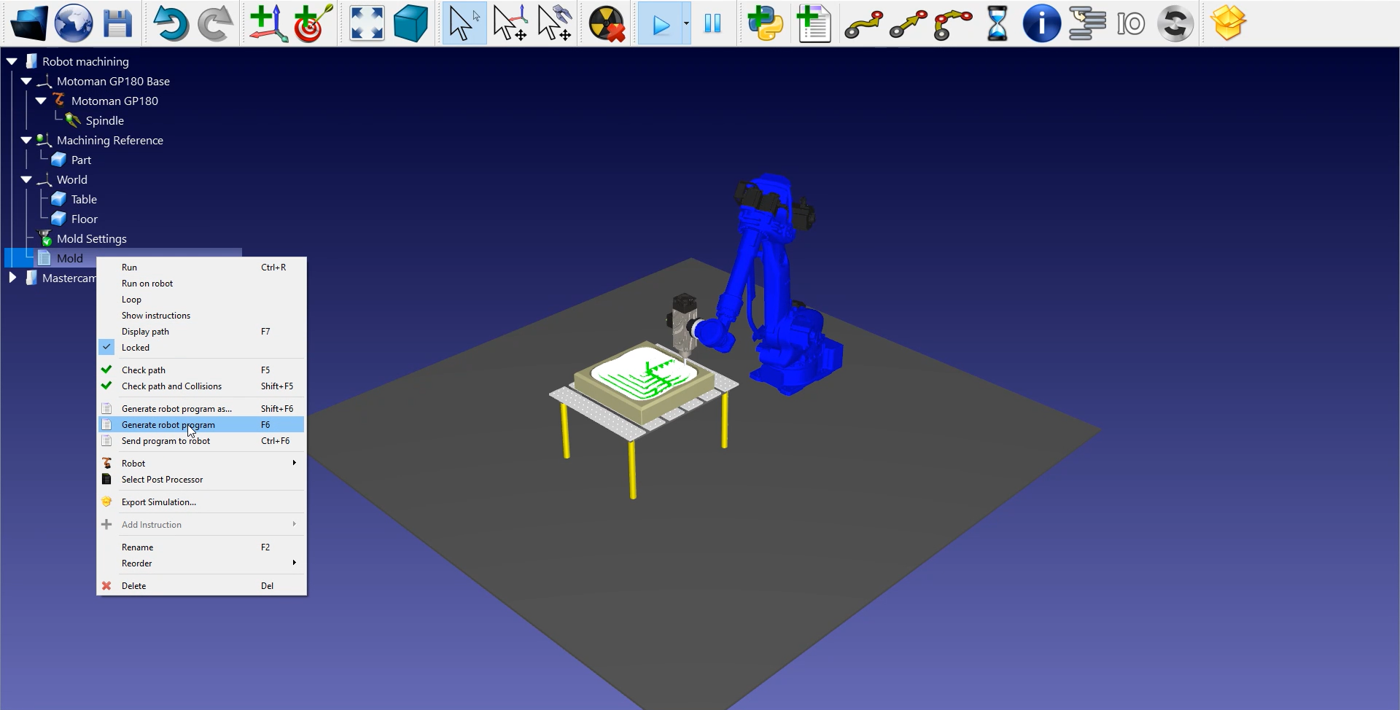

Por último, haga clic con el botón derecho del ratón enExample 3 Axis Mold Machining - Imagen 12 Mold➔ Generar programa de robot o pulse F6.

El archivo JBI de Motoman ya está listo para ser transferido al controlador de su robot.
