Boceto 2D de Fusion 360

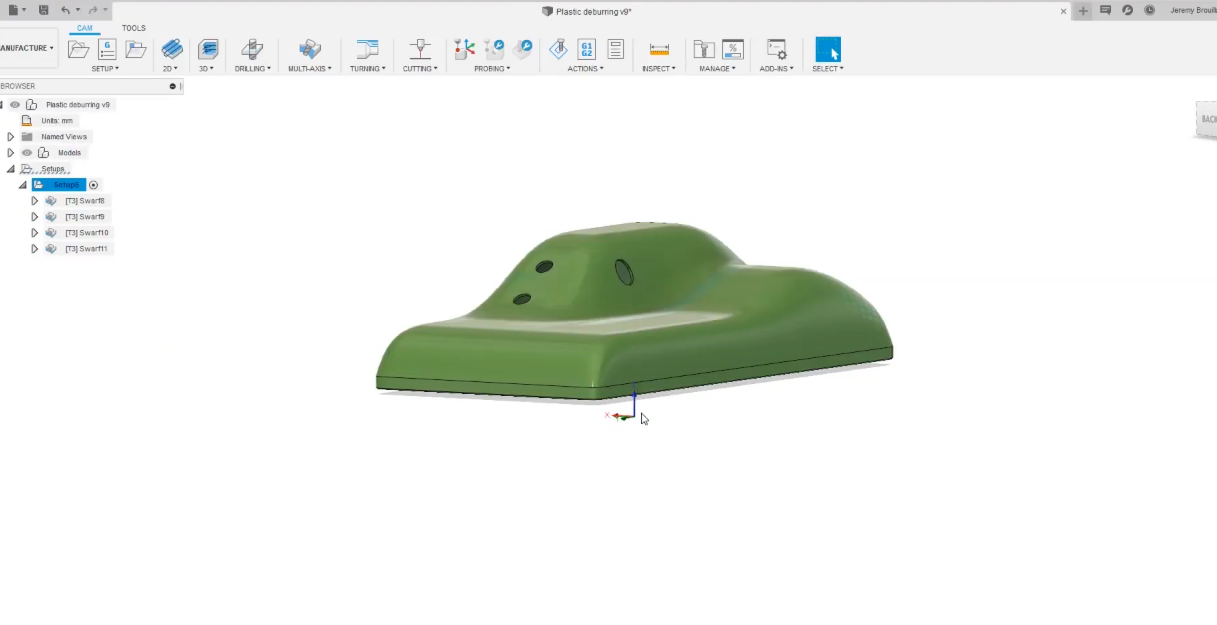

Abra su objeto en Fusion 360. En este ejemplo el objeto es una pieza de plástico. El objetivo de este proyecto es eliminar el exceso de material en los tres orificios, y alrededor de la pieza cerca de la parte inferior de la misma.

En primer lugar, debe asegurarse de que se encuentra en la pestaña del espacio de trabajo "Fabricación" de Fusion. Debemos seguir estos pasos para crear la trayectoria de la herramienta:

1.Seleccione Multieje y, a continuación, seleccione la herramienta Viruta.

2.Seleccione la herramienta que desea utilizar (en este ejemplo utilizaremos una herramienta personalizada de nuestra estación RoboDK) y, a continuación, seleccione el orificio para crear la primera trayectoria.

3.Para obtener la trayectoria de la herramienta en el lado derecho de la superficie, seleccionaremos Mecanizar otro lado y después Ok. Siga este procedimiento para cada orificio.

4.Para hacer lo mismo con la parte inferior, seleccionará la herramienta Viruta y después seleccionará la parte inferior.

5.Una vez realizado el cálculo, vamos a simular las trayectorias que acabamos de crear: Seleccione su configuración y, a continuación, seleccione Simular.

Tendrá una trayectoria de herramienta completa para su robot. Tendremos que volver a RoboDK para asegurarnos de que el marco de referencia "Desbarbado" está activado. Para ello debemos:

 Entre en RoboDK: seleccione Desbarbar y, a continuación, Activar marco de referencia.

Ahora que el marco de referencia de desbarbado está activado, el programa se exportará con respecto a ese marco de referencia. e volverá a Fusion 360 y comprobará que la imagen es como se muestra:

Siga estos pasos para cargar su boceto en RoboDK:

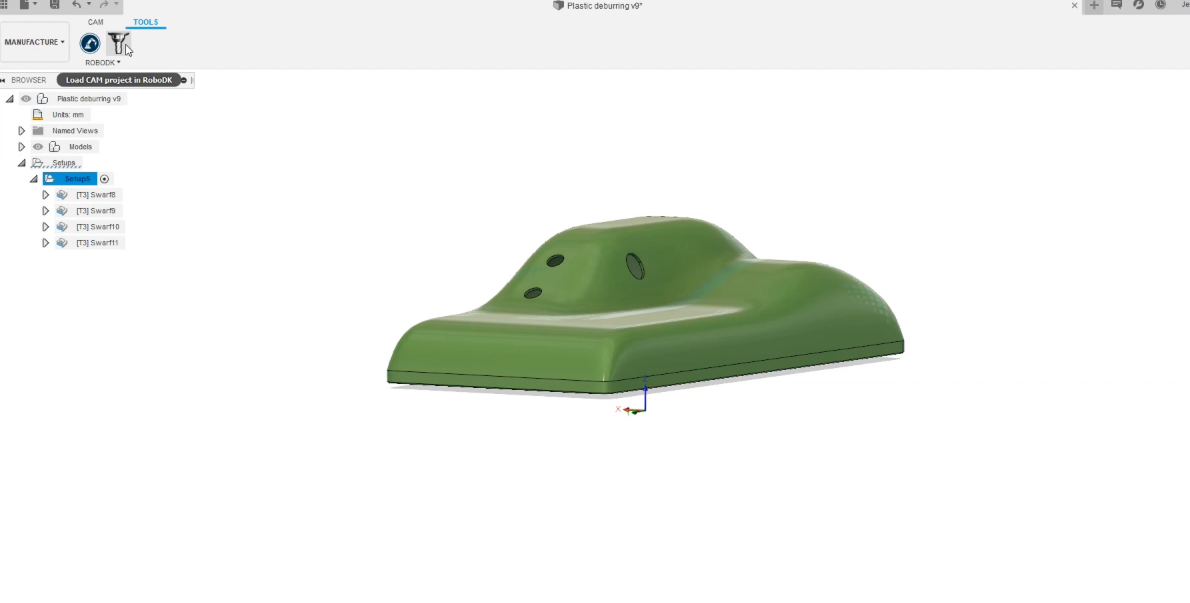

1.En Fusion 360, dispone del plugin RoboDK. Simplemente seleccione Cargar proyecto CAM en RoboDK

2.Si volvemos a RoboDK, podemos encontrar la trayectoria de corte en su lugar. Se ha creado un "Proyecto de mecanizado" llamado "Desbarbado de plástico": Seleccione Desbarbado y después Visible.

3.Podemos renombrar la trayectoria de la herramienta de corte a "Ajustes Estación1": Haga clic con el botón derecho en Desbarbado plástico para cambiarle el nombre.
