Palletizing

Add-in de paletizado

Puede realizar un paletizado automatizado utilizando el plug-in de paletizado. El plug-in de paletizado le ayudará a crear un programa de paletizado rápidamente utilizando una interfaz visual e intuitiva.

Este ejemplo le guiará a través de los pasos necesarios para pasar de un proyecto vacío de RoboDK a una simulación de paletizado que puede exportar a un programa de robot real que puede cargarse y ejecutarse en un controlador de robot.

Descargue y active el Add-in de paletizado

Puede encontrar la última versión del Add-in de paletizado en el Marketplace de Add-ins. Para más información sobre cómo instalar y activar Add-ins, visite la sección Gestor de Add-ins.

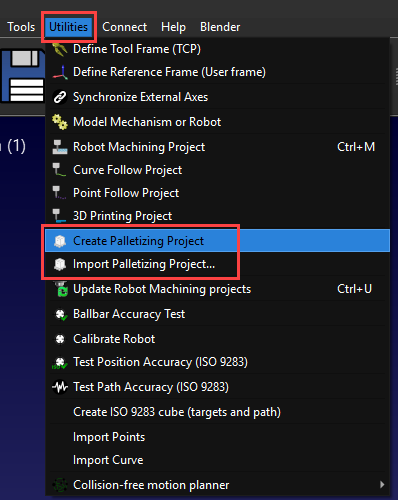

Para asegurarse de que la instalación y la activación se han realizado correctamente, vaya a Utilidades, y debería ver las nuevas opciones siguientes: "Crear proyecto de paletizado" e "Importar proyecto de paletizado...".

Palletizing - Imagen 1

Cómo preparar su estación

Para crear un proyecto de paletizado, primero debe configurar correctamente su estación en RoboDK.

Siga estos pasos para configurar correctamente su estación:

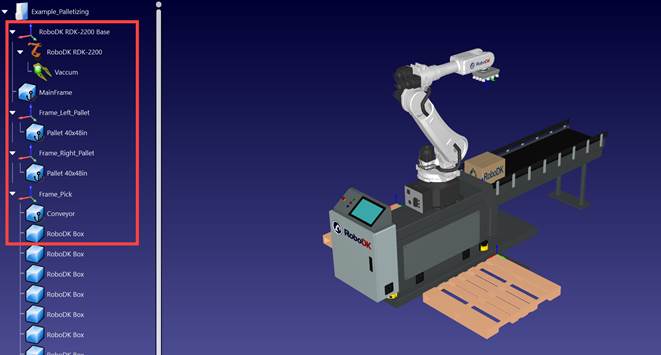

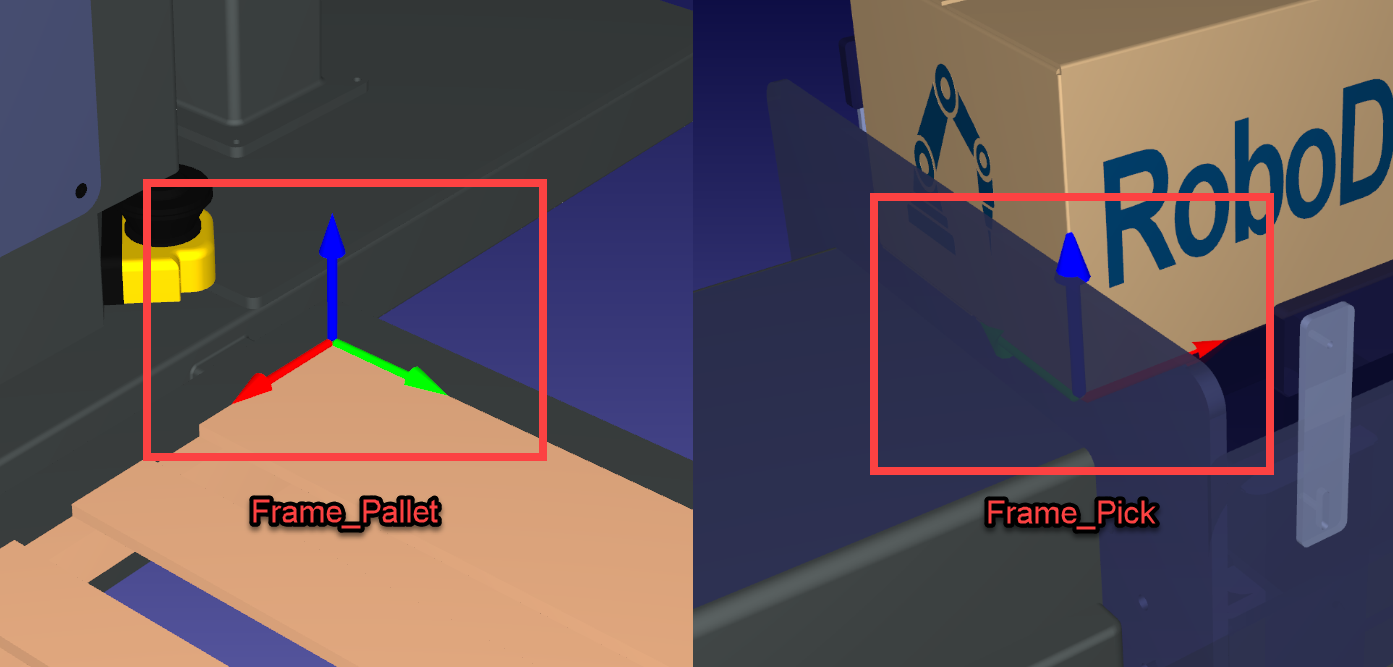

1.Debe cargar un robot, una herramienta, una caja, un sistema de referencia en el que va a enseñar sus objetivos para recoger la caja (ej.: Frame_Pick), un palet y un sistema de referencia en la esquina de su palet (ej.: Frame_Pallet). También puede cargar una cinta transportadora si dispone de una.

2.Los sistemas de referencia del palet deben orientarse con su eje X+ apuntando en la dirección de la longitud del palet.

3.Los sistemas de referencia del palet deben orientarse con su eje Z+ normal al palet (apuntando hacia arriba).

4.Asegúrese de asociar el palet y la caja con sus respectivos sistemas de referencia. Esto es para asegurarse de que, si necesita moverlos, los objetivos del robot actualizarán automáticamente su posición en tiempo real.

5.Reposicione los distintos objetos/sistemas según sea necesario.

6.Clone la caja varias veces copiándola y pegándola en "Frame_Pick" para poder realizar múltiples recogidas.

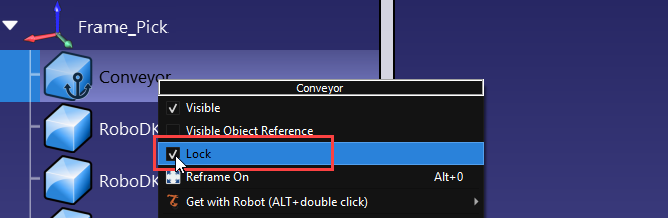

7.Asegúrese de bloquear sus objetos 3D, pero no las cajas, en su sistema haciendo clic con el botón derecho y luego en "Bloquear".

Palletizing - Imagen 2

Palletizing - Imagen 3

Palletizing - Imagen 4

Crear recogida y colocación

El asistente de paletizado requiere que usted proporcione un subprograma para recoger una nueva caja y un subprograma para colocar la caja. El programa "PlaceBox" sólo sirve para separar la caja de la pinza y transferirla al sistema de su palet; los objetivos de colocación propiamente dichos serán creados automáticamente por el Add-In de paletizado más adelante.

Siga estos pasos para crear un programa de recogida "PickBox" y un programa de colocación "PlaceBox":

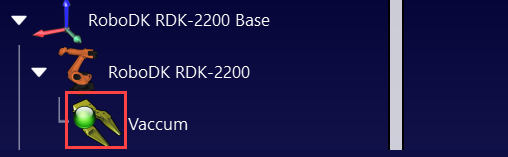

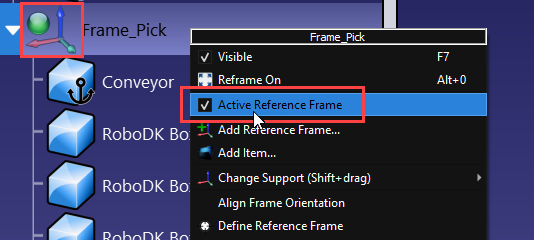

1.En primer lugar, asegúrese de activar el "Frame_Pick" y de tener su herramienta activa antes de crear nuevos objetivos. Deberían tener un círculo verde si están activos.

Palletizing - Imagen 5

Palletizing - Imagen 6

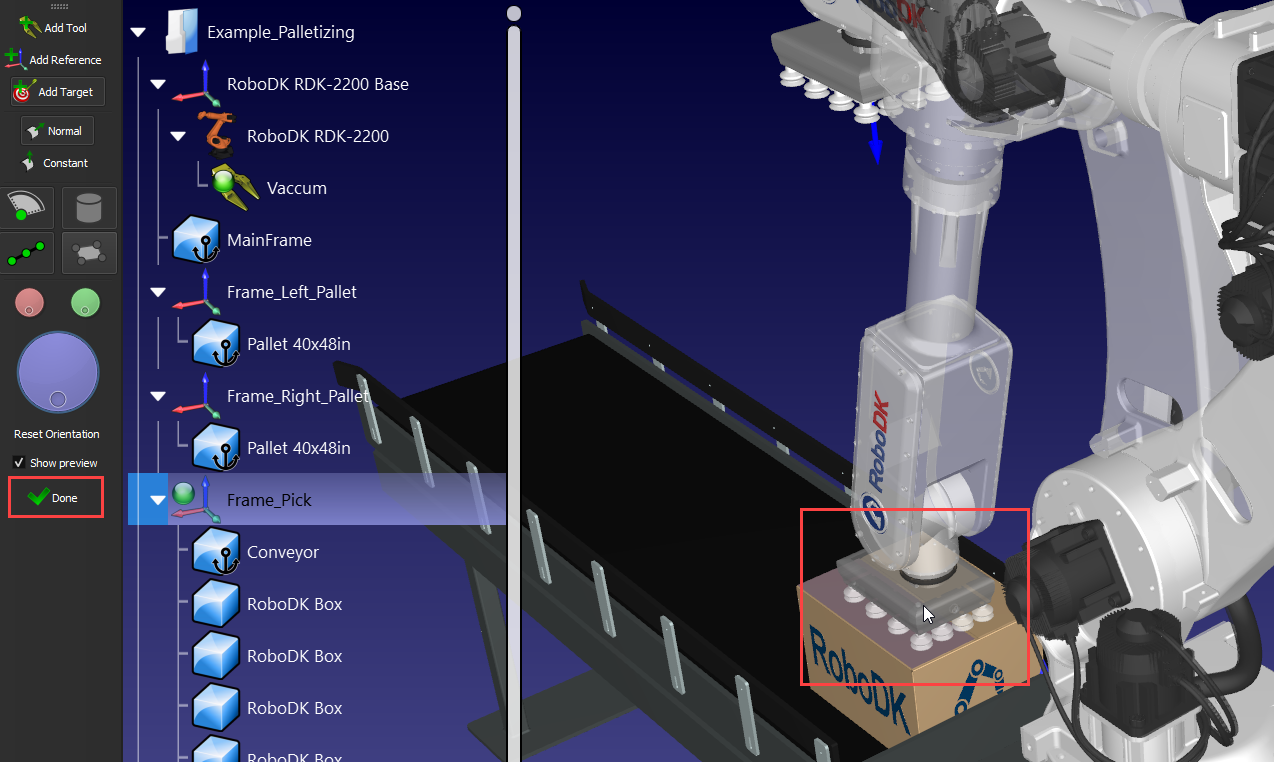

2.En la pestaña "Programa", seleccione "Enseñar objetivo(s) en superficie". Haga clic en la parte superior de la caja y, a continuación, en "Hecho".

Palletizing - Imagen 7

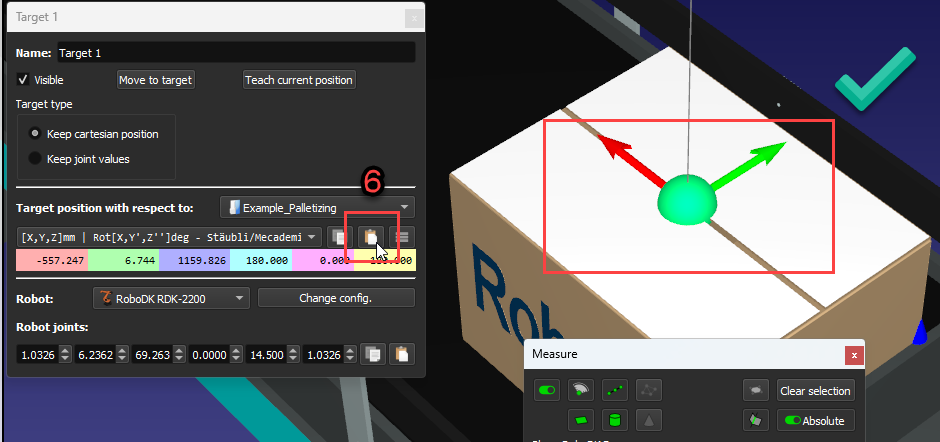

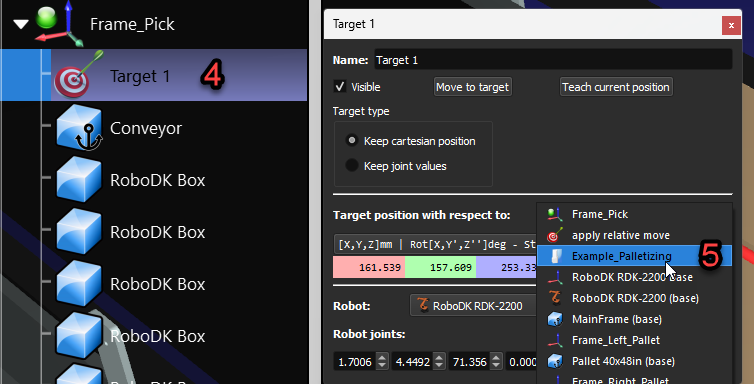

3.Ahora debería tener su primer objetivo en la parte inferior del "Frame_Pick". Para asegurarse de que está centrado en la parte superior de la caja, mantenga pulsadas las teclas MAYÚS+M para abrir la herramienta de medición y, a continuación, haga clic en la parte superior de la caja y copie los valores. A continuación, haga clic en su objetivo, pulse F3 para editar los parámetros del objetivo. Elija el origen de la estación como referencia y pegue los valores. El objetivo debería estar ahora en el centro de la caja.

Palletizing - Imagen 8

Palletizing - Imagen 9

Palletizing - Imagen 10

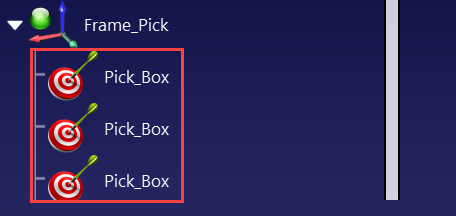

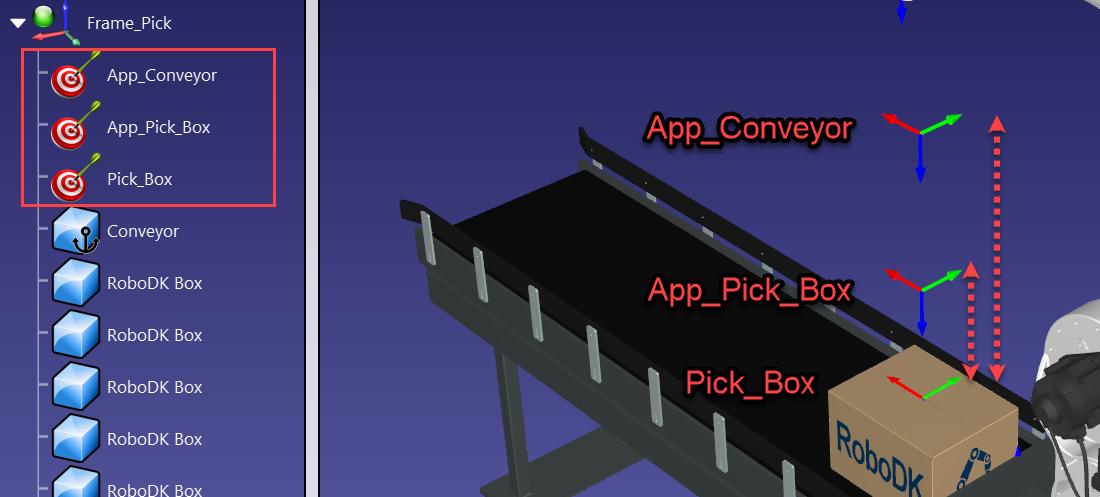

4.Renombre su objetivo "Pick_Box" y luego cópielo/péguelo dos veces en el "Frame_Pick". Cámbieles el nombre a "App_Pick_Box" y "App_Conveyor". A continuación, edite los parámetros del objetivo y añada algo de distancia en los valores Z utilizando su rueda de desplazamiento hasta que esté satisfecho con las posiciones del objetivo.

Palletizing - Imagen 11

Palletizing - Imagen 12

Palletizing - Imagen 13

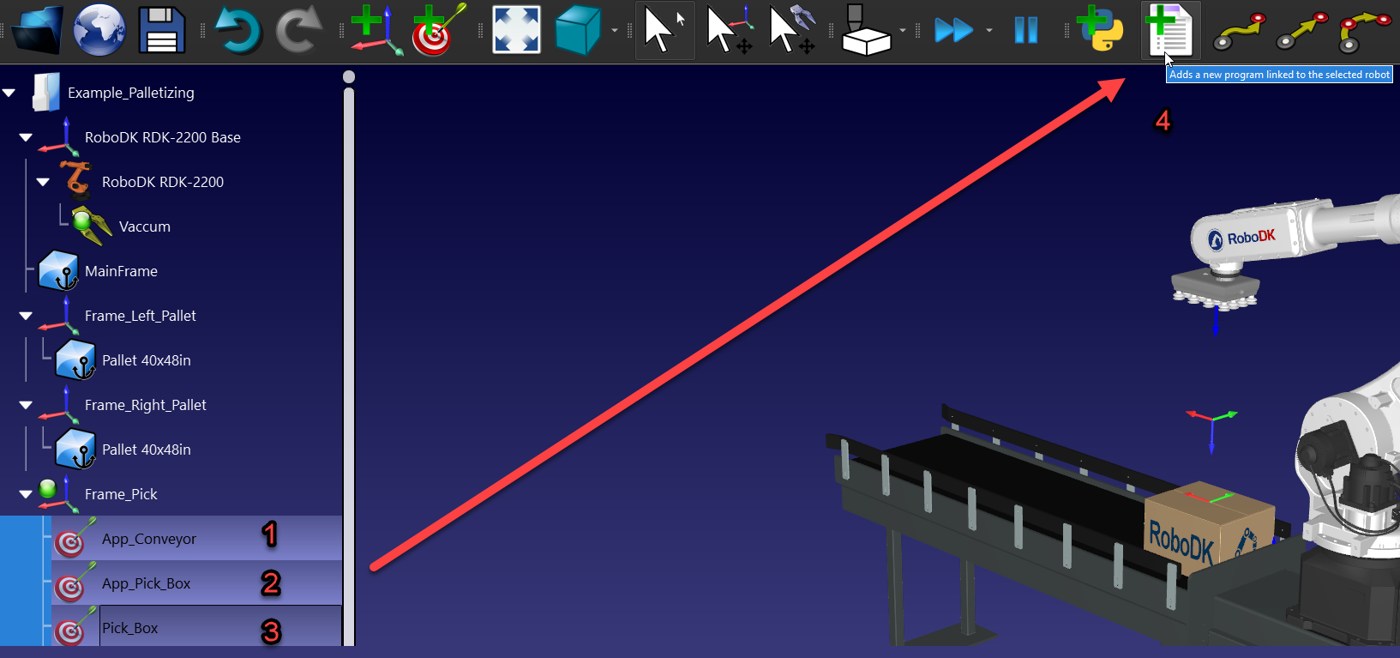

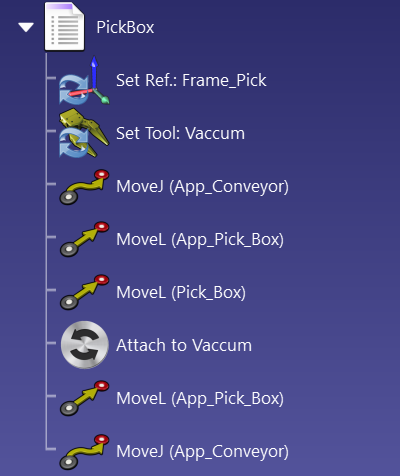

5.Mientras mantiene pulsada la tecla CTRL, haga clic en los 3 objetivos en el orden en que desea que el programa los ejecute y haga clic en "Crear programa". Esto debería añadir automáticamente sus objetivos, la herramienta y el sistema de referencia al programa. Cambie el nombre del programa a "PickBox".

Palletizing - Imagen 14

Palletizing - Imagen 15

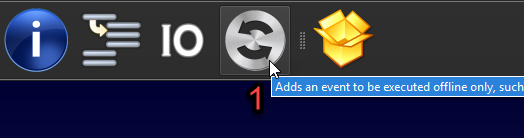

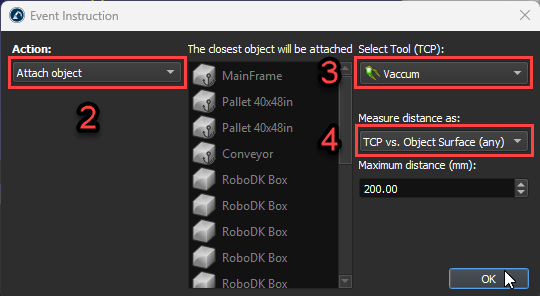

6.Añada un "Evento", seleccione "Adjuntar objeto", asegúrese de que es la herramienta correcta la seleccionada y, a continuación, elija "TCP vs. Superficie del objeto (cualquiera)" en las opciones de distancia de medición. Eso adjuntará la caja a la herramienta. Copie y pegue los objetivos "App_Pick_Box" y "App_Conveyor" después del evento de adjuntar. Ahora debería tener un programa de recogida que funcione.

Palletizing - Imagen 16

Palletizing - Imagen 17

Palletizing - Imagen 18

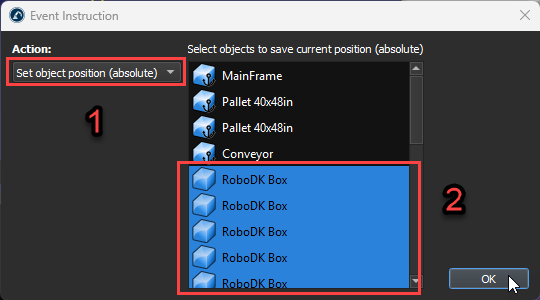

7.Cree un programa vacío, añada un evento, seleccione "Fijar posición del objeto (absoluta)" y seleccione todas sus cajas. Este programa devolverá las cajas a su posición original para que pueda restablecer su estación con un solo clic. Cambie el nombre del programa a "ReplaceObjects".

Palletizing - Imagen 19

Palletizing - Imagen 20

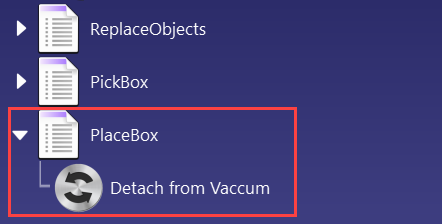

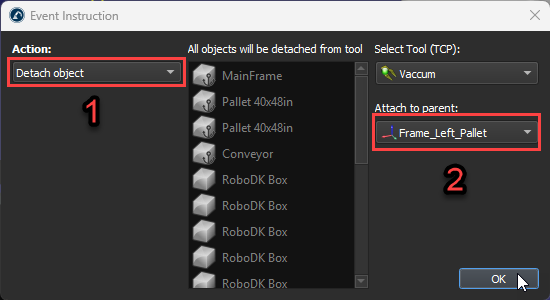

8.Cree otro proyecto vacío, añada un evento, seleccione "Separar objeto" y seleccione el sistema de referencia al que desea que se fije la caja tras ser colocada; en nuestro caso, será "Frame_Left_Pallet". Cambie el nombre del programa a "PlaceBox".

Palletizing - Imagen 21

Palletizing - Imagen 22

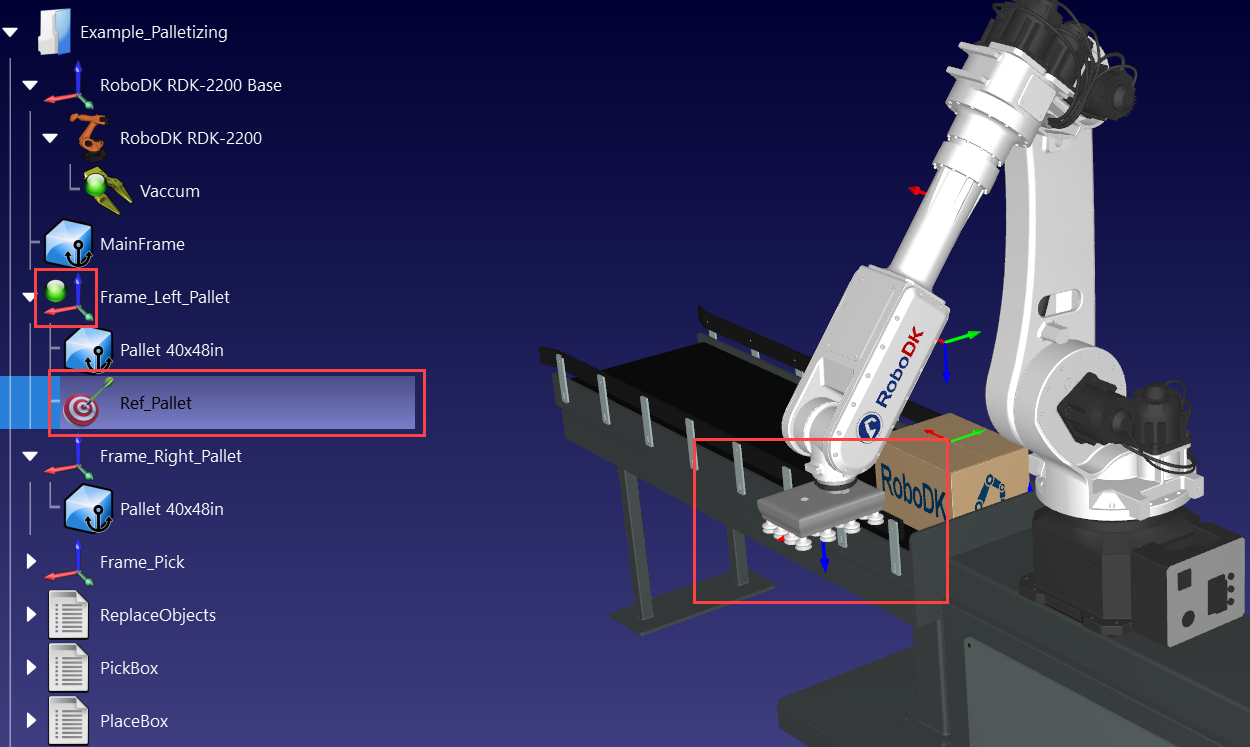

9.Finalmente, el último requisito que falta es un objetivo que se utilizará como referencia de configuración. Active el sistema de referencia de su palet, mueva su robot sobre él, asegúrese de que la configuración del robot tiene sentido y, a continuación, cree un objetivo. Cámbiele el nombre a "Ref_Pallet".

Palletizing - Imagen 23

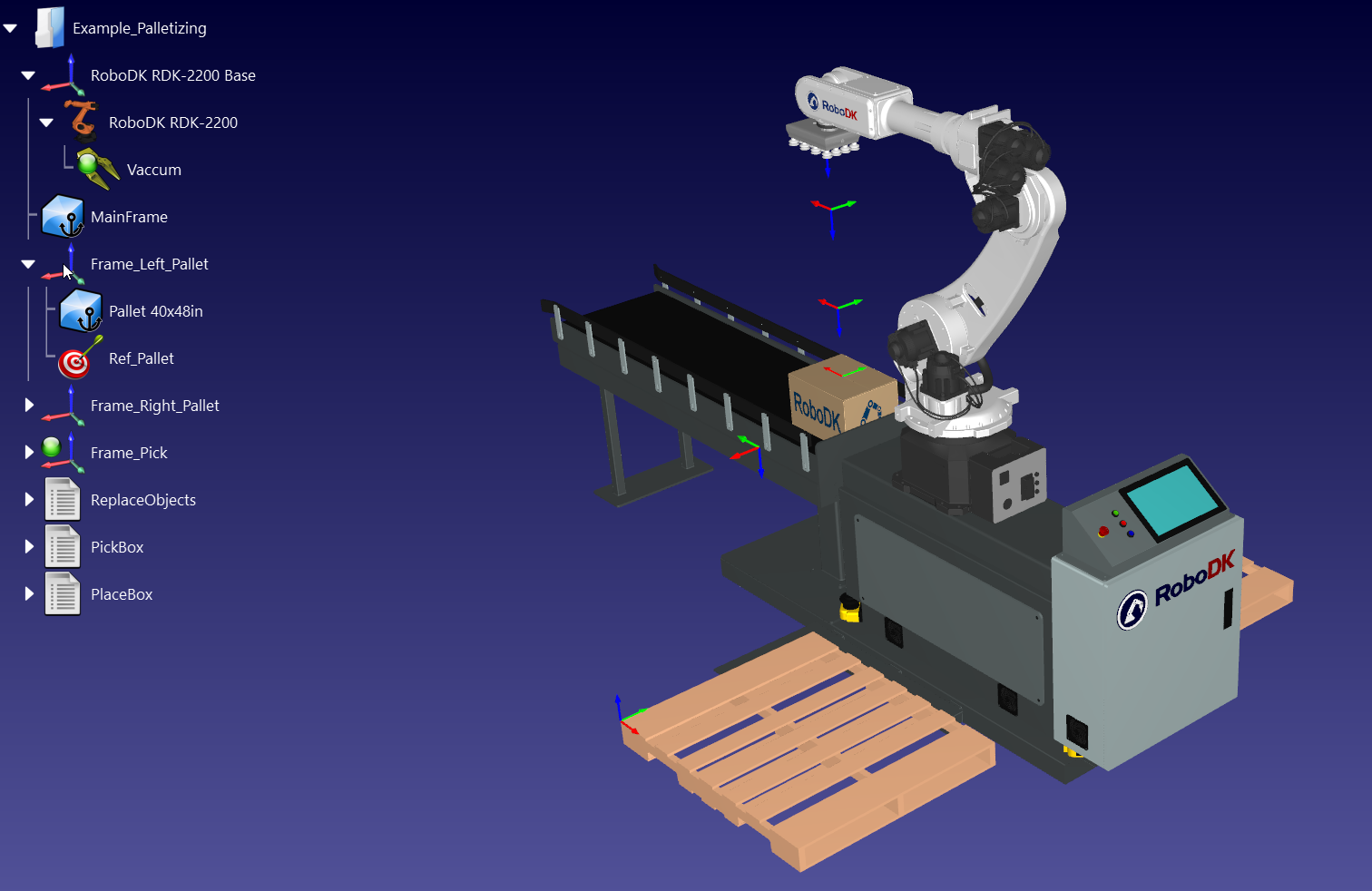

Ahora tiene todo preparado para crear su proyecto de paletizado. Su estación debería tener este aspecto:

Palletizing - Imagen 24

Crear un proyecto de paletizado

El proyecto de paletizado le ayudará a automatizar el proceso de paletizado del robot. Esta sección describe las principales características de los ajustes de paletizado que puede personalizar.

Siga estos pasos para crear un proyecto de paletizado:

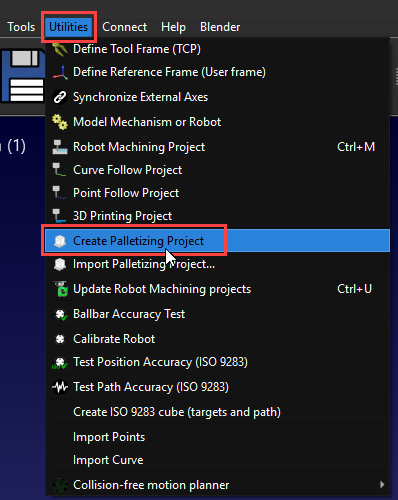

1.Navegue hasta Utilidades y seleccione "Crear proyecto de paletizado".

Palletizing - Imagen 25

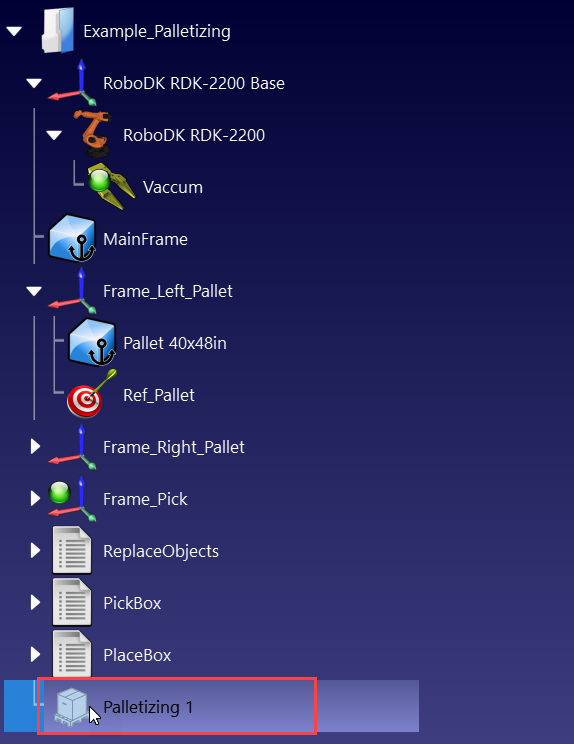

2.Haga doble clic en "Paletizado 1" en el árbol de su estación.

Palletizing - Imagen 26

Palletizing - Imagen 27

Ponga en marcha su proyecto de paletización

Al abrir la interfaz principal del menú de paletizado, puede elegir entre paletizar, despaletizar o configurar el proceso (que incluye ambos).

Siga estos pasos para configurar su proyecto de paletizado:

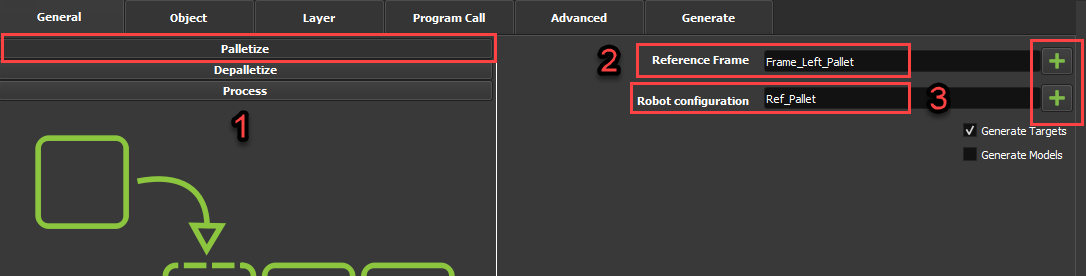

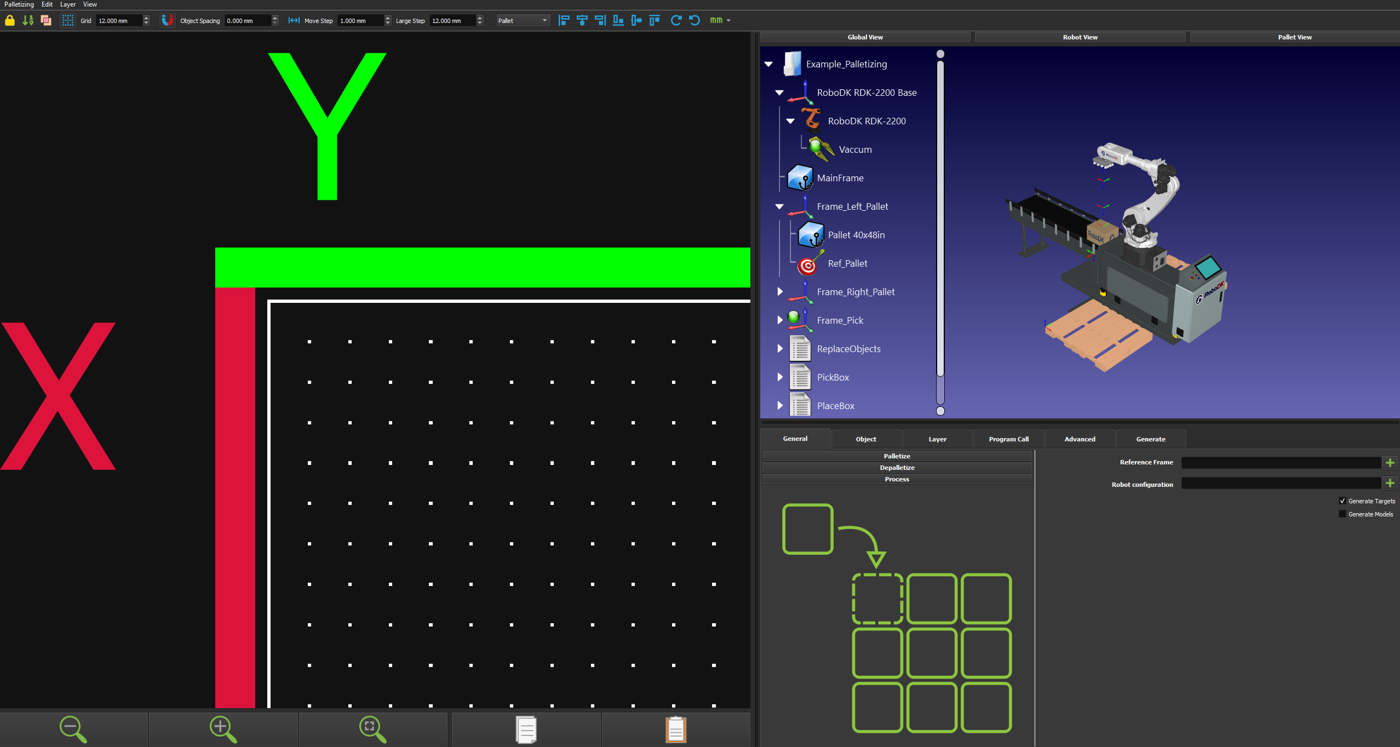

1.Seleccione la opción "Paletizar", haga clic en el botón "+" de "Sistema de referencia" y seleccione el sistema de referencia de su palet. A continuación, haga clic en el botón "+" de "Configuración del robot" y elija el objetivo "Ref_Pallet" que creamos anteriormente.

Palletizing - Imagen 28

2.Seleccione la pestaña Objeto para configurar las dimensiones de su palet y de sus cajas.

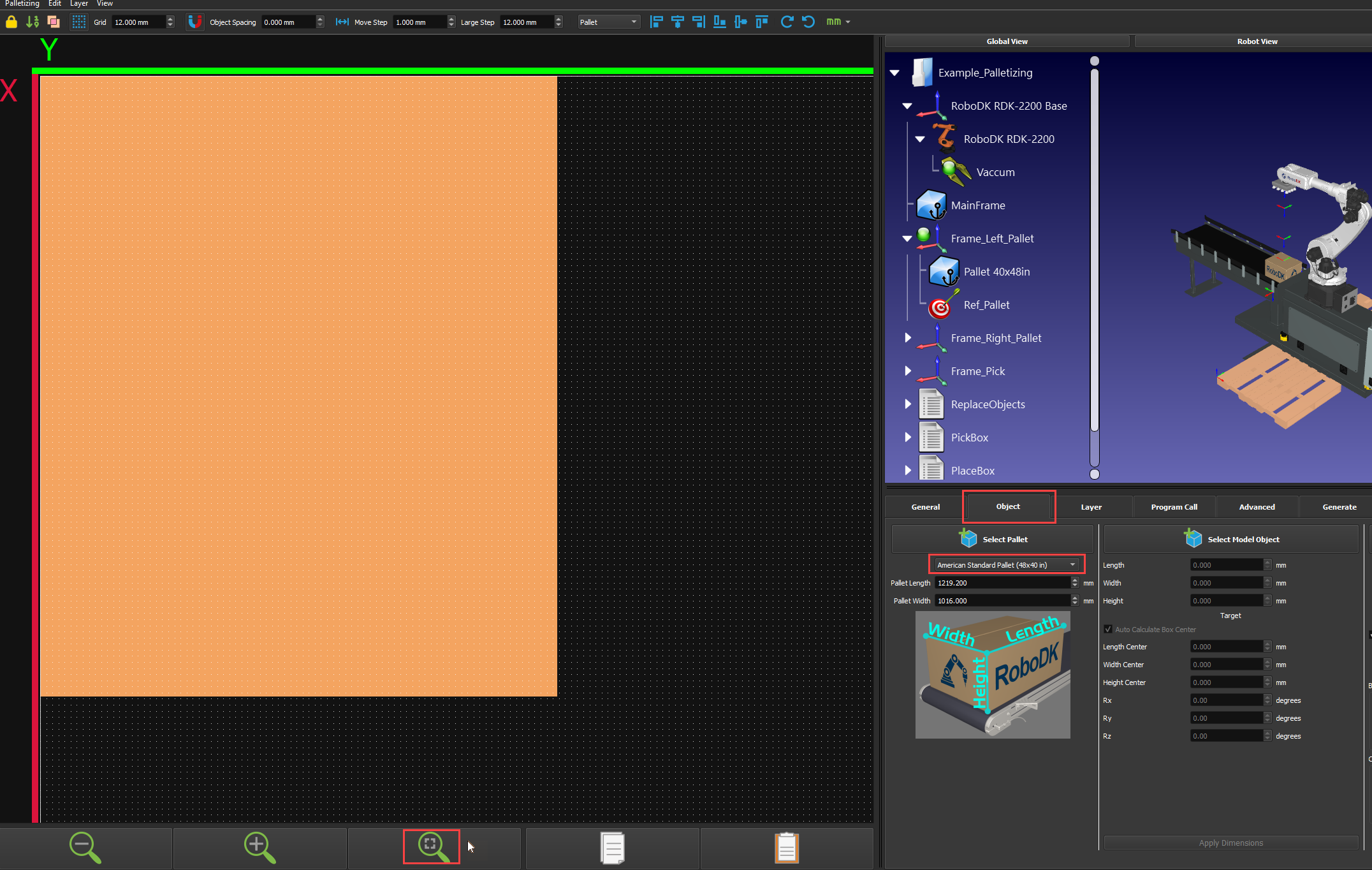

3.Seleccione uno de los preajustes para las dimensiones de su palet o introduzca sus dimensiones manualmente. A continuación, haga clic en el icono "Zoom para ajustar" para que el palet 2D pueda mostrarse correctamente en su totalidad.

Palletizing - Imagen 29

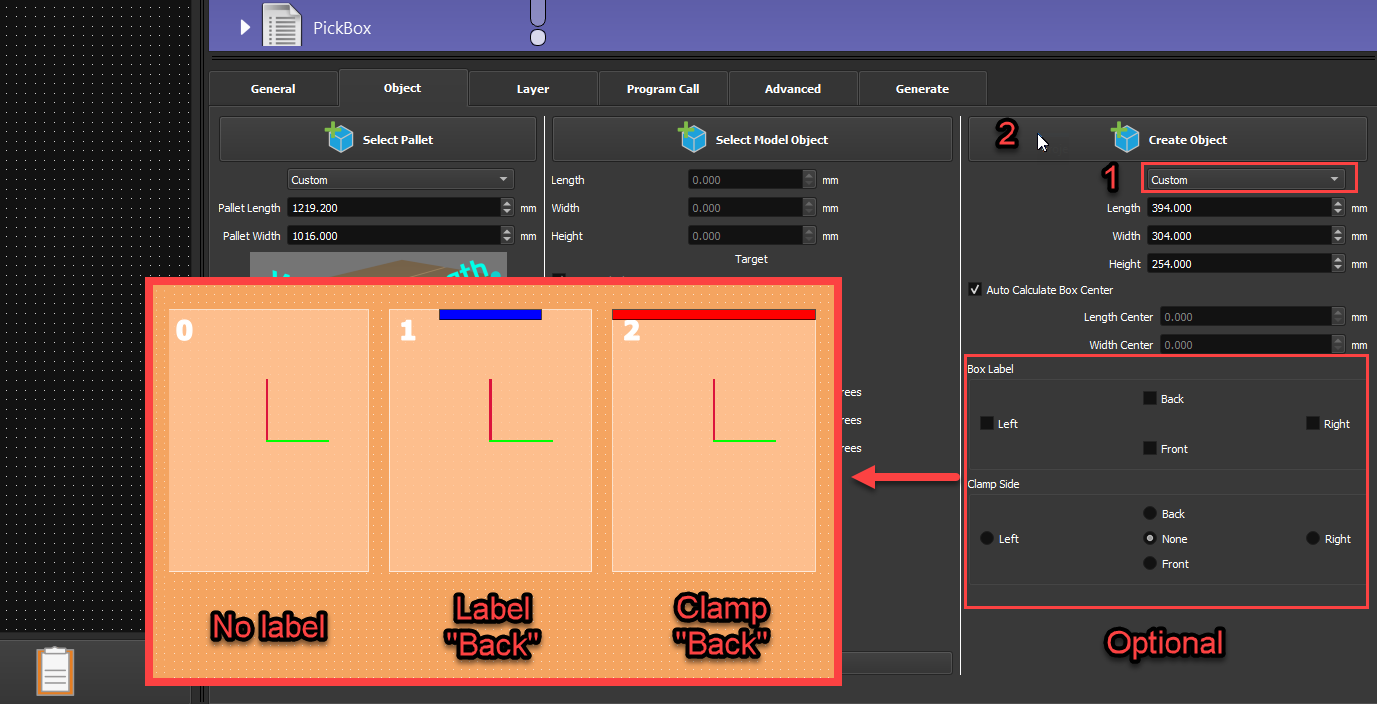

4.Seleccione uno de los preajustes para su caja o introduzca sus dimensiones manualmente y haga clic en "Crear objeto"

Palletizing - Imagen 30

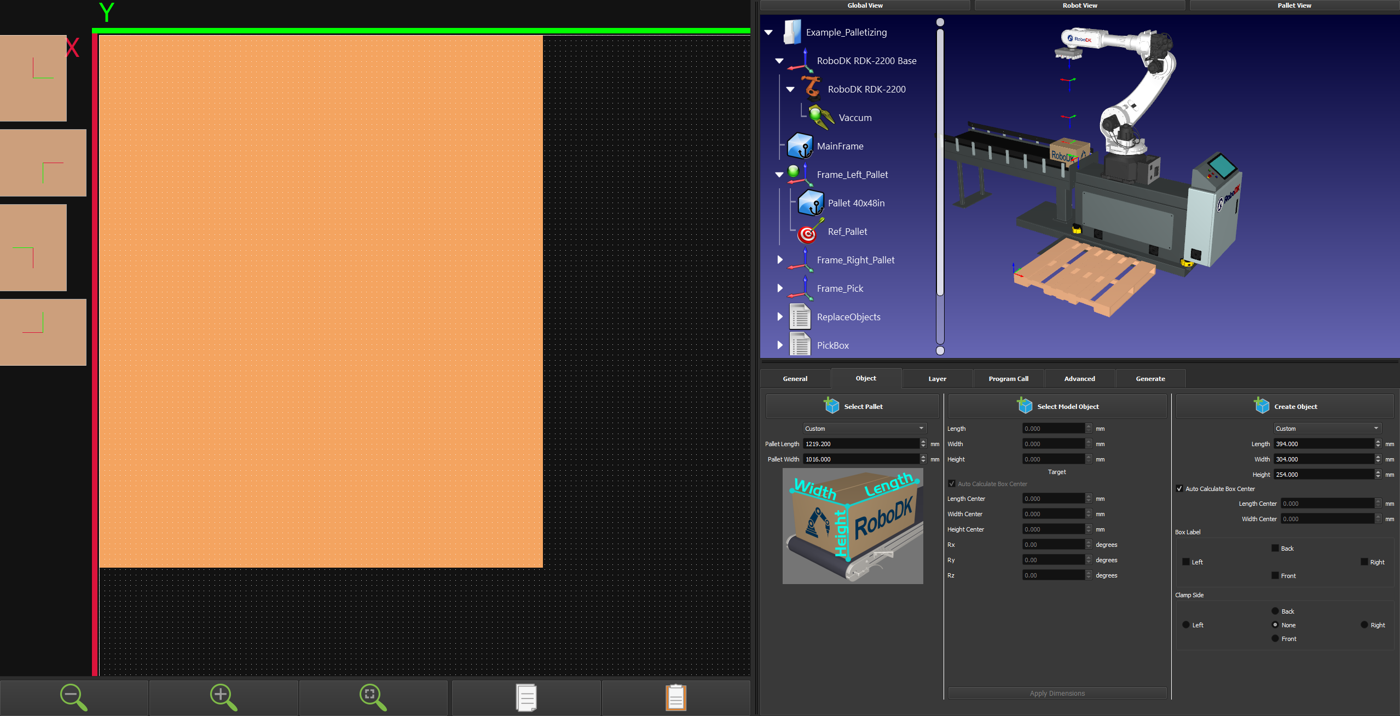

5.Una vez que haya hecho clic en Crear objeto, aparecerán 4 cajas en la parte izquierda de la pantalla. Una caja por cada posible rotación de 90 grados. Una línea roja y otra verde mostrarán la rotación del TCP alrededor del eje Z.

Palletizing - Imagen 31

Crear diseño de capas

Las capas de paletizado le permiten diseñar cómo desea colocar los objetos en cada capa de su palet y definir adecuadamente su disposición preferida.

Siga estos pasos para crear el diseño de su capa:

1.Desplácese a la pestaña Capa para crear su diseño de capa.

2.Asegúrese de que la cuadrícula de diseño está ajustada según sus necesidades. En este caso, estaremos utilizando 12mm. También puede cambiar el valor en "Espaciado entre objetos" para tener un espacio constante entre sus cajas; nosotros utilizaremos 15mm.

Palletizing - Imagen 32

3.Seleccione una caja de la izquierda y arrástrela y suéltela en el palet.

4.Mientras mueve la caja en la interfaz 2D, ésta aparecerá en el entorno 3D. Si la caja en el entorno 3D se vuelve roja, significa que está fuera del alcance del robot.

Palletizing - Imagen 33

5.Cree su primera disposición de capas. El número que aparece en la parte superior izquierda de las cajas representa el orden en el que se colocarán. Puede hacer clic con el botón derecho en las cajas para modificar su orden. También puede añadir líneas para tener una aproximación o retracción personalizada con respecto a sus cajas. Puede tomar los valores de este ejemplo, pero no es obligatorio. Juegue con ellos para ver lo que aporta a su programa.

Palletizing - Imagen 34

6.Puede realinear sus cajas fácilmente con los diferentes botones de alineación de la parte superior derecha. Seleccione todas sus cajas y haga clic en las diferentes opciones hasta que esté satisfecho. También puede girar sus cajas en lugar de generar otras nuevas con la orientación correcta.

Palletizing - Imagen 35

7.Añada una nueva capa a la pila pulsando el botón "+ " situado junto a "Capa". Al añadir una nueva capa se copiará el mismo patrón que la capa situada debajo de ella.

Palletizing - Imagen 36

8.Puede crear una nueva disposición (patrón) pulsando el botón "+ " situado junto a "Disposición". Seguirá viendo el diseño de la capa anterior en gris para que pueda colocar las nuevas cajas correctamente encima de ellas.

Palletizing - Imagen 37

9.Cree su diseño alternativo. Puede ajustar con precisión la posición de las cajas manteniendo pulsada la tecla CTRL y utilizando las flechas del teclado. Puede cambiar el tamaño de este incremento en "Paso de movimiento" en la parte superior de la ventana.

Palletizing - Imagen 38

10.A continuación, puede añadir el número de capas que desee y puede elegir alternar entre ellas. Sólo tiene que fijarse en los colores de las cajas en la vista 3D para asegurarse de que todas siguen estando al alcance del robot.

Palletizing - Imagen 39

Palletizing - Imagen 40

11.En la pestaña "Llamada a programa", puede seleccionar programas para diferentes eventos haciendo clic en el botón "+" y luego "marcar" la casilla correspondiente. Por ejemplo, necesita elegir al menos un programa de "Caja de Recogida" y otro de "Caja de Colocación", de lo contrario, no tendrá un proyecto que funcione. En este ejemplo, también utilizaremos un programa "Inicio de programa", pero podría crear un programa "Ir a inicio" y seleccionarlo en "Final de programa" para que el robot vuelva a la posición de inicio una vez que el palet esté terminado.

Palletizing - Imagen 41

Generar programa de robot

Una vez que haya completado todos los pasos de preparación, podrá generar el programa del robot. A continuación, podrá generar el programa del robot con el postprocesador adecuado para su marca de robot.

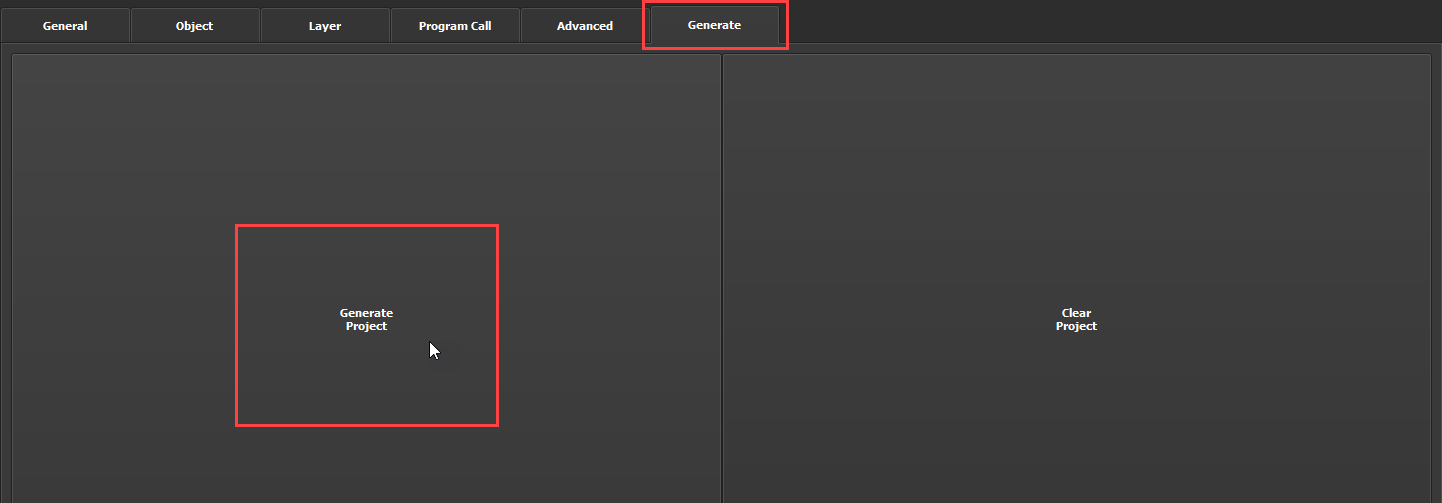

1.En la pestaña "Generar", haga clic en "Generar proyecto". Ahora puede cerrar la ventana para volver a su proyecto. Ahora debería tener un programa principal y programas individuales para cada capa.

Palletizing - Imagen 42

Palletizing - Imagen 43

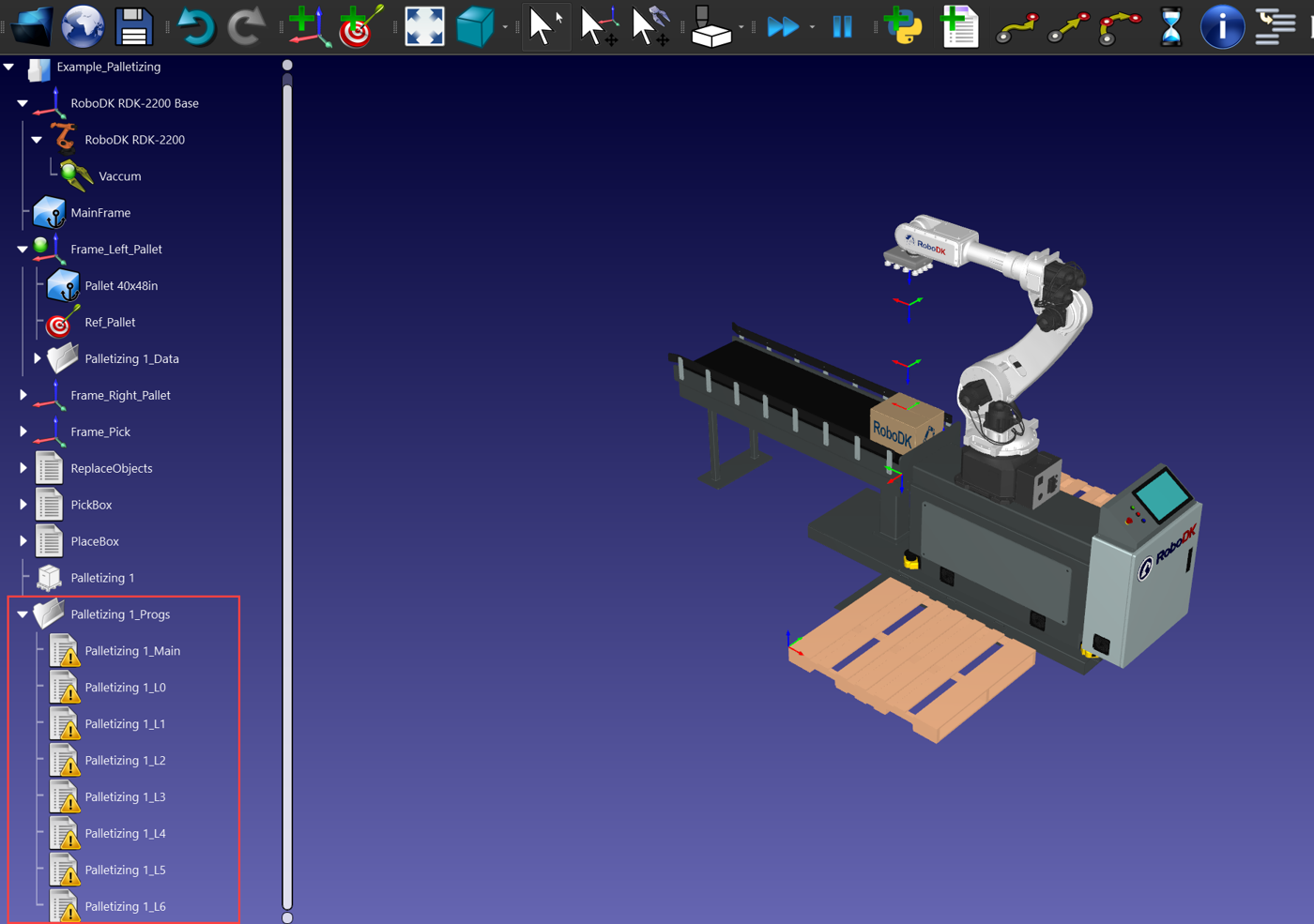

2.Haga doble clic en "Paletizado 1_Main" para ejecutar el programa principal. Si está satisfecho con los resultados, haga clic con el botón derecho del ratón en el programa principal y seleccione "Generar programa de robot" para crear el programa que su controlador de robot puede ejecutar.

Palletizing - Imagen 44
