Addin de RoboDK para Onshape

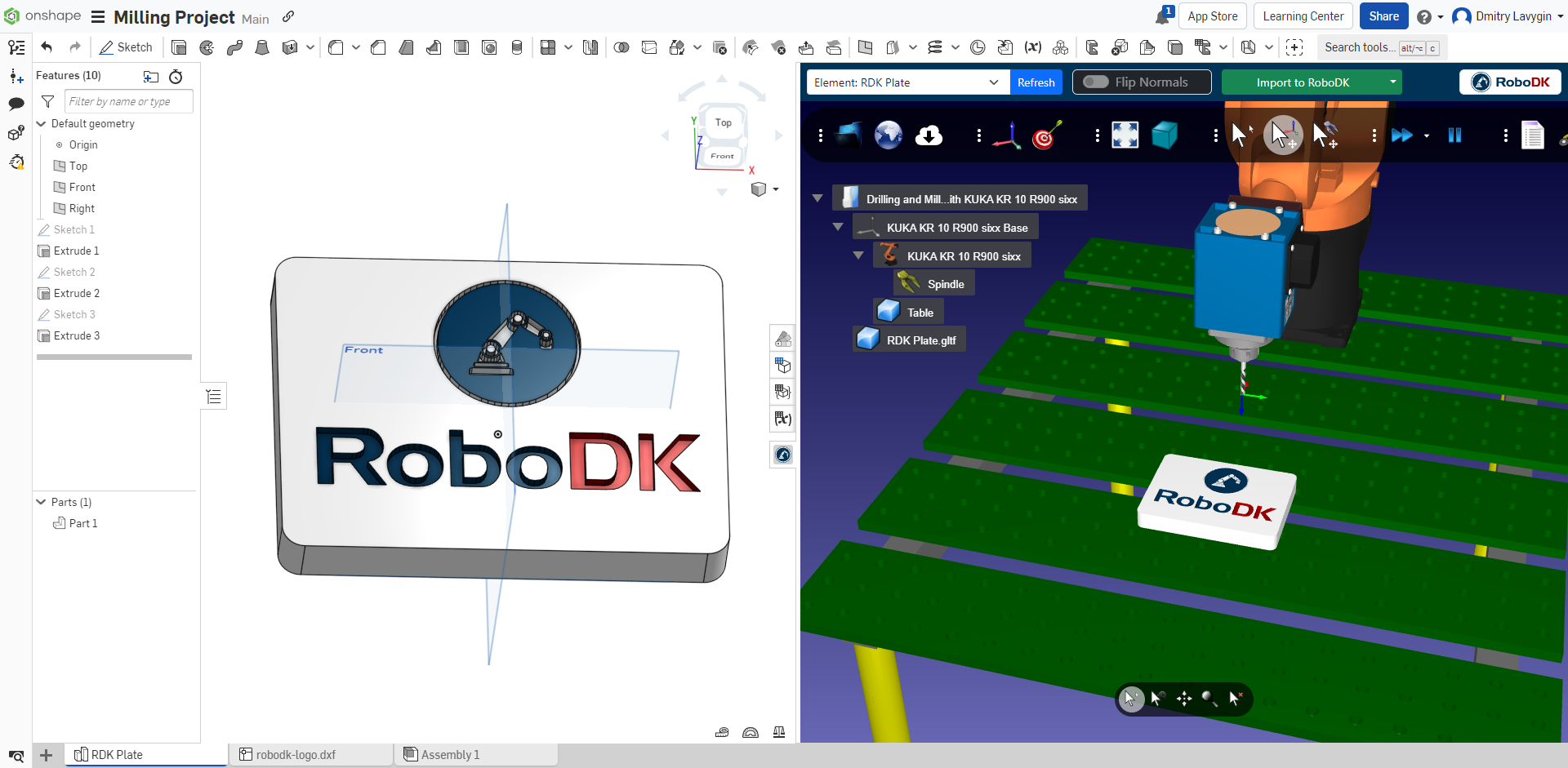

El Addin RoboDK para Onshape le permite combinar las funciones de modelado CAD/CAM en 3D de Onshape con RoboDK para la simulación de robots, el mecanizado de robots y la programación fuera de línea.
Con el plug-in RoboDK para Onshape podrá cargar fácilmente en RoboDK modelos 3D creados en el entorno Onshape. Este plug-in le permite programar más de 50 fabricantes de robots diferentes y 900 robots directamente desde el espacio de trabajo de Onshape.
Los robots pueden programarse fácilmente como máquinas de 5 ejes para aplicaciones de fabricación como taladrado, soldadura, recorte, impresión 3D o mecanizado robotizado. Más información disponible en la sección de mecanizado robotizado.
La sección de postprocesadores de robots muestra una lista de las marcas y controladores de robots compatibles con RoboDK. También es posible modificar o crear nuevos postprocesadores para personalizar la generación de programas.
El Addin de RoboDK para Onshape es gratuito. El uso de determinadas funciones de RoboDK requiere la adquisición de una licencia.
Instalar
Para instalar el Addin de Onshape, inicie sesión en su cuenta de onshape.com y vaya a Onshape App Store haciendo clic en el botón correspondiente de la barra superior de Onshape.

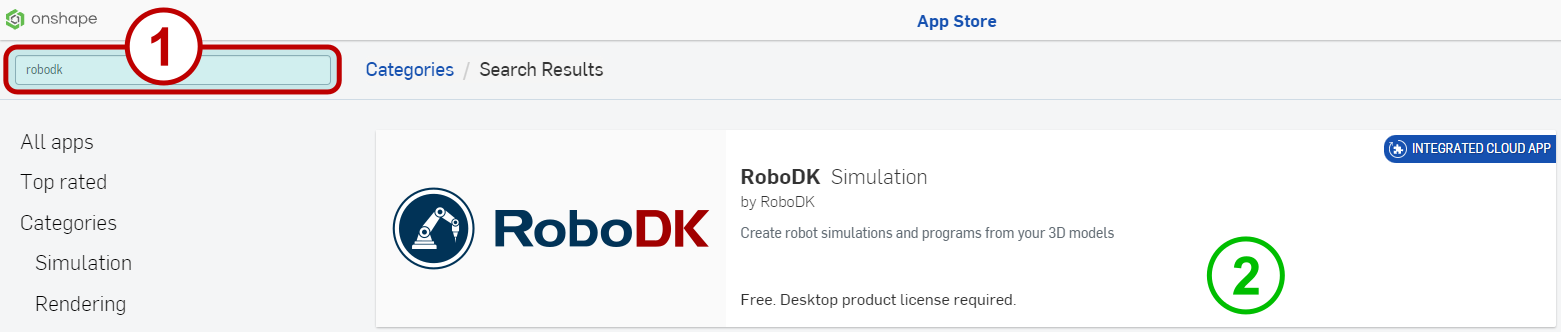

En la página de la tienda, utilice la barra de búsqueda (posición 1) y escriba "robodk". Entre los resultados de la búsqueda debería aparecer un artículo con el logotipo de RoboDK. Haga clic en este elemento (posición 2) para ir a la página del Addin.
En la página del Addin, haga clic en el botón "Suscribirse".
Barra de herramientas
RoboDK para Web funciona directamente en el espacio de trabajo de Onshape. Para acceder a las funciones de RoboDK, utilice el botón correspondiente de la barra de herramientas derecha del proyecto del espacio de trabajo de Onshape.
La barra de herramientas del Addin consta de los siguientes elementos:
1.El selector de entidades contiene todos los elementos del flujo de trabajo de Onshape disponibles para su transferencia a RoboDK. El botón Actualizar actualiza la lista en caso de que se produzca algún cambio en el proyecto Onshape
2.El conmutador Invertir normales invierte la dirección de los vectores normales al plano del croquis. Esta función sólo está disponible al importar puntos y curvas de croquis.
3.El botón Importar a RoboDK transfiere las entidades del proyecto de Onshape al entorno actual de RoboDK. Actualmente están disponibles los siguientes tipos de entidades: Pieza (modelo sólido), Curva 3D, Puntos de boceto y Curvas de boceto.
4.El botón Importar a RoboDK también tiene un menú desplegable adicional que contiene el elemento Importar como proyecto de mecanizado. Este elemento sólo funciona para convertir curvas y puntos en trayectorias de robot. En este caso, se crea automáticamente un Proyecto de mecanizado
