Consejos y trucos

Esta sección muestra consejos y trucos útiles para usar el software RoboDK de forma más productiva.

Referencias más pequeñas/grandes (-/+)

Usar un tamaño adecuado para los sistemas de referencia ayuda a agarrar los sistemas de coordenadas, objetivos, herramientas o robots adecuados y moverlos a la ubicación deseada.

Presione la tecla menos (-) o la tecla más (+) una o varias veces para hacer los sistemas de referencia más pequeños o grandes, respectivamente.

Renombrar Objeto (F2)

Seleccione cualquier elemento del árbol, como un objeto, un sistema de referencia o un robot y pulse F2 para cambiarle el nombre.

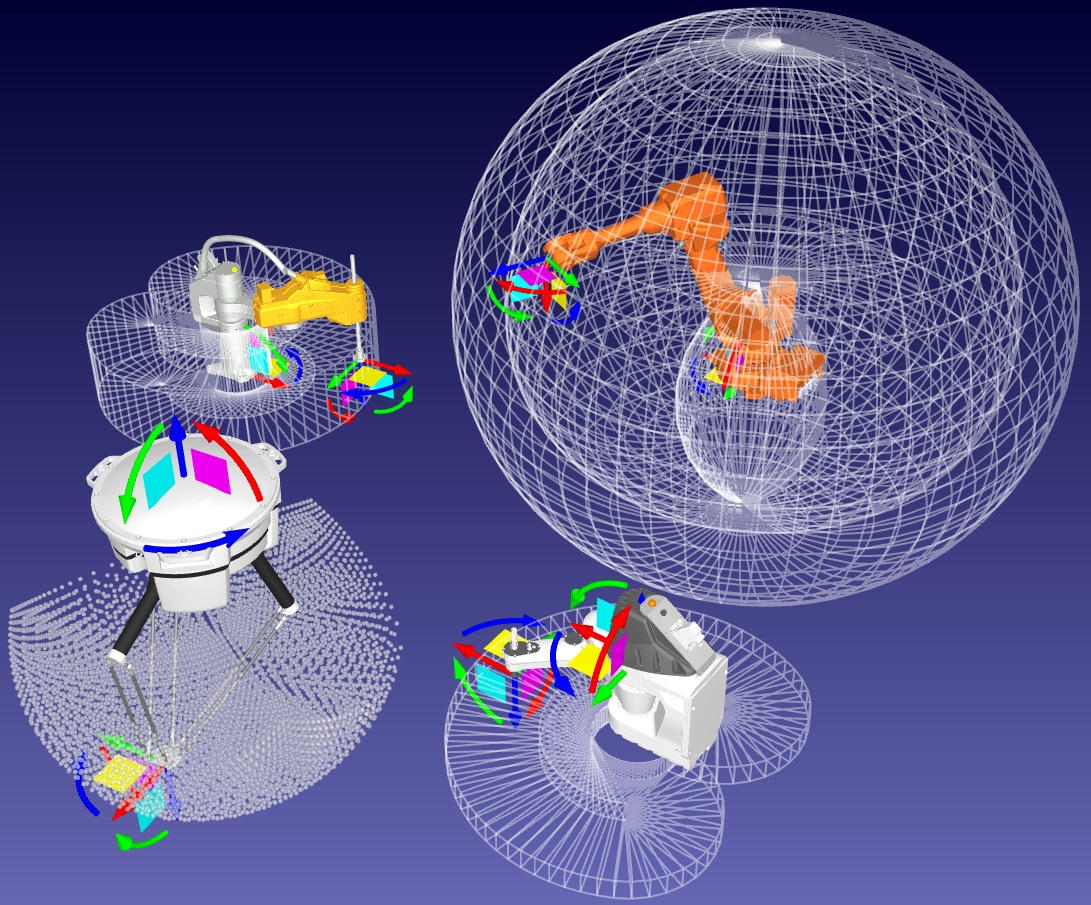

Mostrar/Ocultar espacio de trabajo de los robots (*)

Puede mostrar rápidamente los espacios de trabajo de los robots para evaluar la alcanzabilidad de un robot. Mostrar el espacio de trabajo le ayuda a asegurarse de que la ubicación de su pieza es razonable dado el tamaño de su robot. Haga doble clic en un robot y seleccione para mostrar el espacio de trabajo de la herramienta actual. De lo contrario, el espacio de trabajo de la muñeca del robot se mostrará de forma predeterminada.

Presione la tecla asterisco (*) para mostrar u ocultar los espacios de trabajo de los robots.

Tips and Tricks - Imagen 1

Abra su último proyecto o archivo (Ctrl+1)

Puede cargar el último archivo que ha abierto o guardado pulsando Ctrl+1. También puede acceder a los archivos abiertos o guardados recientemente en el menú Archivo.

Mostrar el árbol de la estación como una ventana lateral

Puede mostrar el árbol de la estación como una ventana lateral. Seleccione Herramientas-Opciones y establezca la preferencia Mostrar árbol como una ventana lateral. Esta disposición puede ser preferible si trabaja con objetos grandes o estaciones complejas.

Mostrar u ocultar objetos (F7)

Seleccione uno o más objetos y presione F7 para hacerlos invisibles. Presione F7 de nuevo y pasarán a ser visibles.

Mostrar u ocultar el texto en la pantalla (/)

Puede mostrar u ocultar el texto en la pantalla seleccionando la tecla / (barra oblicua).

Mover sistemas de referencia u objetos (Alt)

Mueva cualquier sistema de referencia, robot, objetivo u objeto manteniendo pulsada la tecla Alt. Puede colocar uno o varios objetos debajo de un sistema de referencia para representar la posición del objeto o del sistema de referencia con respecto al robot.

Mover una herramienta de robot (Alt+Shift)

Puede mover una herramienta de robot (TCP) manteniendo pulsadas las teclas Alt + Shift. Los programas de los robots se actualizarán automáticamente.

Reordenar los elementos del árbol

Puede reordenar los elementos en el árbol con una operación de arrastrar y soltar dentro del árbol de la estación. Puede hacerlo arrastrando los objetos con el botón derecho del ratón.

Reordenar los elementos del árbol sin moverlos

Puede reordenar los elementos en el árbol sin cambiar su posición absoluta. Puede hacerlo manteniendo pulsada la tecla Shift mientras arrastra y suelta los elementos dentro del árbol.

Esta operación modifica la posición relativa para mantener la misma posición absoluta.

También puede hacer clic con el botón derecho del ratón en un objetivo y utilizar la opción Cambiar soporte.

Cambiar el tamaño del Árbol de la Estación

Mantenga pulsada la tecla Ctrl mientras mueve la rueda del ratón para cambiar el tamaño del árbol. También puede especificar el tamaño del texto, los iconos y la barra de herramientas en el menú Herramientas➔Opciones.

Enseñar un objetivo del robot (Ctrl+T)

Puede mover el robot a un lugar específico y presionar Ctrl+T para crear un nuevo objetivo. La posición actual del robot se registrará en el espacio articular y en el espacio cartesiano.

Haga clic con el botón derecho del ratón en el objetivo recién creado para especificar si desea priorizar los ejes de las articulaciones del robot o las coordenadas cartesianas.

Modificar el objetivo de un robot (F3)

Puede seleccionar un objetivo o una instrucción de movimiento y pulsar F3 para modificar el objetivo del robot. Puede elegir enseñar una nueva posición o introducir manualmente nuevas coordenadas.

Enseñar a los objetivos de los robots en una superficie

Puede seleccionar Programa-Teach Targets on Surface para crear nuevos objetivos mientras selecciona puntos en una superficie. Los objetivos serán normales a la superficie por defecto. También puede modificar la orientación de la herramienta utilizando los ajustes del panel izquierdo.

Mover los objetivos del robot en una superficie (Alt+Shift)

Mantenga pulsadas las teclas Alt+Shift para mover un objetivo mientras lo mantiene en la superficie del objeto. También puede mantener pulsada la tecla Alt sólo si prefiere mover libremente el objetivo sin restringirlo en la superficie del objeto.

Cambiar la configuración del robot

Puede seleccionar un objetivo y pulsar F4 para cambiar la configuración del robot. Los robots industriales pueden alcanzar la misma posición con diferentes configuraciones de robot. Tener la configuración de inicio correcta es importante ya que ayuda a asegurar que el programa no golpee una singularidad del robot, un límite de ejes o una colisión.

Comprobar el estado de un programa de robot (F5)

Seleccione un programa y pulse F5 para comprobar si hay algún problema con la trayectoria del programa. RoboDK validará el programa y mostrará problemas como las singularidades del robot o los límites de los ejes.

También puede seleccionar Shift+F5 para incluir una comprobación de colisiones. Asegúrese de establecer el mapa de colisión correcto en Herramientas-Mapa de Colisión (Shift+X) y especifique las correlaciones de objetos que desea incluir durante la comprobación de colisiones.

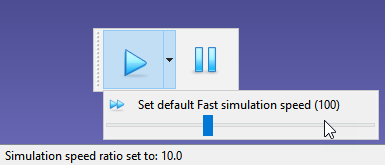

Simulación más rápida (sostenga la barra espaciadora)

Puede acelerar una simulación de robot manteniendo presionada la barra espaciadora. También puede seleccionar el botón de reproducción en la barra de herramientas. RoboDK simula programas de robot a un ratio de 5 veces la velocidad real por defecto. Este ratio se acelera hasta 100 con la barra espaciadora.

También puede seleccionar la flecha desplegable para cambiar las velocidades normales/rápidas predeterminadas.

Tips and Tricks - Imagen 2

Generar un programa de robot (F6)

Seleccione uno o más programas en el árbol y pulse F6 para generar los programas de los robots. RoboDK generará automáticamente todos los programas de robot disponibles en la estación si no selecciona ningún programa.

Exportar una simulación (Ctrl+E)

Una vez que tenga lista una simulación del programa, haga clic con el botón derecho del ratón en el programa y seleccione Exportar simulación... para generar una simulación en 3D HTML o en 3D PDF.

Ejemplos:

●El robot de pintura UR

●Tres robots de soldadura Fanuc

Enviar un programa al robot (Ctrl+F6)

Puede conectar su robot a un ordenador para enviar programas directamente desde RoboDK al robot. Seleccione Connect➔Connect Robot e introduzca la IP del robot. A continuación, haga clic con el botón derecho del ratón en su programa y seleccione Send Program to robot. El programa se generará y se transferirá automáticamente al robot.

Esta opción utiliza transferencia FTP u otros protocolos dedicados dependiendo del controlador del robot. Estos protocolos pueden ser FTP, comunicación por sockets o una conexión en serie.

Ejecute el programa en el robot

Puede conectar los robots a una computadora para moverlos directamente desde RoboDK. Seleccione Conectar➔Conectar robot e introduzca la IP del robot. A continuación, seleccione Conectar para establecer la comunicación con el controlador del robot.

Puede hacer clic con el botón derecho del ratón en cualquier programa de robot y activar la opción Ejecutar en el robot. Luego, haga doble clic en un programa para mover el robot real junto con la simulación.

Esta opción utiliza una conexión de controlador dedicada. Esto le permite programar los robots en línea y depurarlos adecuadamente.

Mostrar el rastro del robot (Alt+T)

Puede activar el rastro del robot presionando Alt+T. También puede cambiar el estilo del rastro en el menú Herramientas➔Rastro.
