Navigation 3D

La manipulation des simulations en 3D nécessite de naviguer dans la vue 3D de façon confortable. La scène et tout son contenu ont un repère monde fixe (le repère de la station) et c’est la caméra qui se déplace pour générer le point de vue souhaité.

Il est conseillé d’utiliser une souris avec 3 boutons pour faciliter la navigation en 3D. Il est aussi possible d’utiliser une combinaison des touches Ctrl, Alt et Shift avec un simple clic gauche de la souris afin d’effectuer une Translation, une Rotation ou faire un Zoom. Les souris 3D de 3Dconnexion sont aussi supportées.

Séléction

Translation

Pivoter

Zoom

Basic Guide - Image 8

Basic Guide - Image 9

Basic Guide - Image 10

Basic Guide - Image 11

Basic Guide - Image 12

Basic Guide - Image 13

Basic Guide - Image 14

Basic Guide - Image 15

Clic gauche

Clic du milieu

Clic droit

Bouger la roulette

Maintenir Ctrl pour séléctionner plus d’un objet

Maintenir Ctrl + Alt
et
séléctionner

Maintenir Ctrl + Shift
et
séléctionner

Maintenir Shift
et
séléctionner

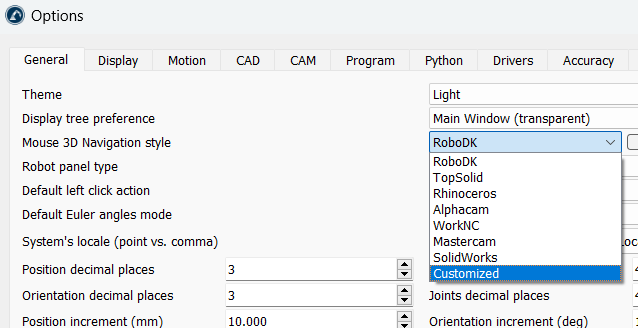

Astuce : Le comportement par défaut de la navigation 3D avec la souris peut être modifié dans le menu Outils ➔ Options ➔ Général ➔ Mode de navigation 3D. Vous pouvez ensuite choisir la navigation 3D correspondant à votre logiciel de CAO/FAO préféré.

Basic Guide - Image 16

Faire un clic droit sur l’écran principal pour afficher les mêmes commandes de navigation 3D. Ceci est utile si vous utilisez un ordinateur portable et que vous n’avez pas accès à une souris.

Basic Guide - Image 17

Astuce : Faire un clic droit sur la barre d’outils et cocher Vue et sélection afin d’afficher les commandes de la vue 3D dans la barre d’outils.

Basic Guide - Image 18
