Multiaxe

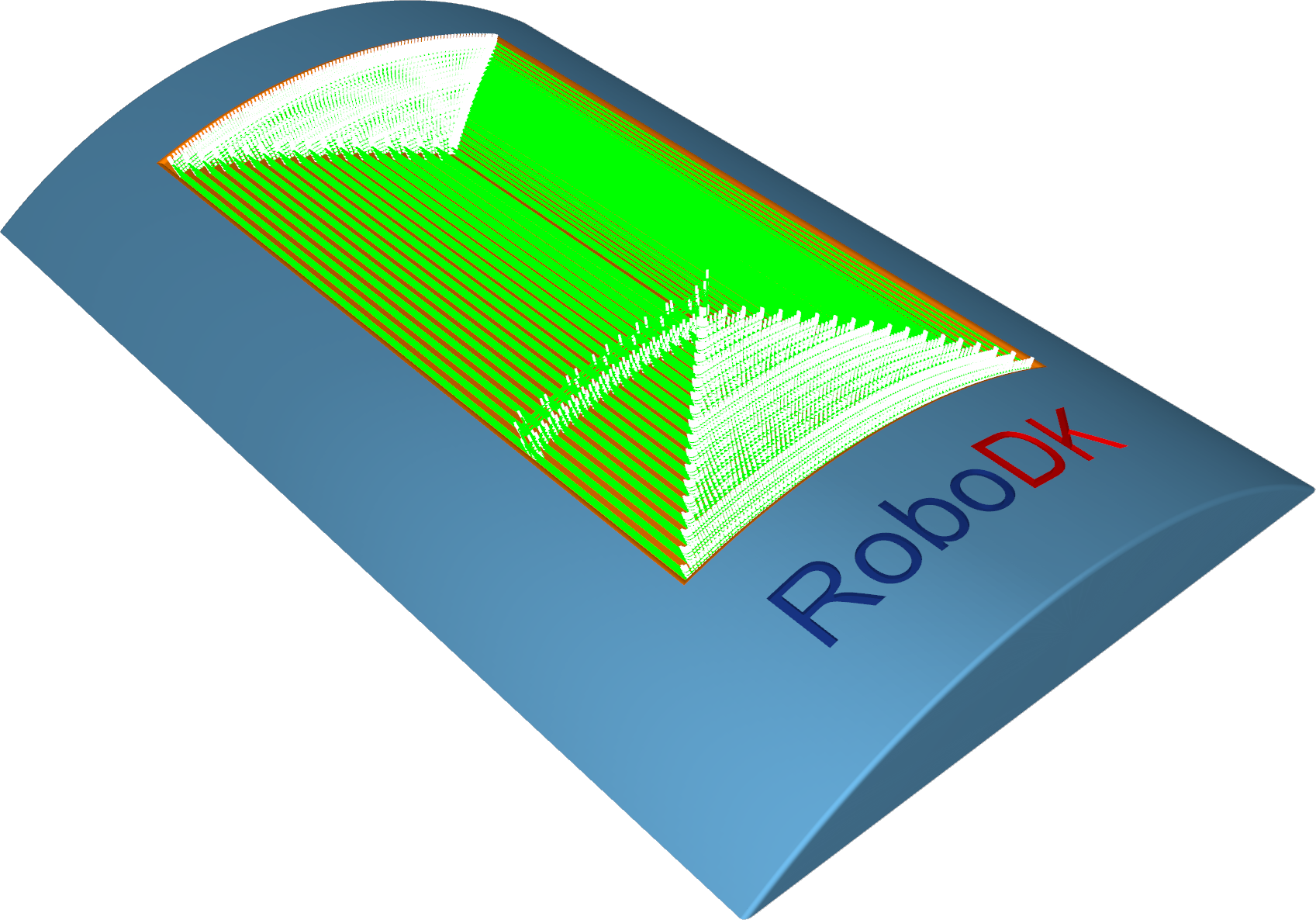

L'algorithme multiaxe génère une trajectoire d'outil multiaxe pouvant être utilisée pour l'usinage de géométries en forme de poche. Le calcul utilise des maillages STL et des géométries IGES comme données d'entrée. L'utilisateur doit définir les surfaces du sol, des parois et du plafond, puis le système génère automatiquement la trajectoire d'outil.
L'algorithme d'ébauche multiaxe crée une trajectoire d'outil multiaxe qui peut être utilisée pour ébaucher des géométries en forme de poche. Les paramètres sont identiques à ceux du cycle d'ébauche basé sur un maillage triangulaire, qui inclut la fonction d'ébauche adaptative.
L'algorithme de finition de sol multiaxe crée une trajectoire d'outil multiaxe pour la finition de géométries en forme de poche. Les utilisateurs doivent spécifier les surfaces de la pièce et du sol.
L'algorithme de finition de paroi multiaxe crée une trajectoire d'outil multiaxe qui peut être utilisée pour finir des géométries en forme de poche. L'utilisateur doit spécifier le sol et la paroi.
L'algorithme de finition résiduelle multiaxiale crée une trajectoire d'outil multiaxiale pour la finition résiduelle des géométries en forme de poche. L'utilisateur doit fournir les opérations de finition du sol et des parois comme entrée. Le calcul utilise des courbes de confinement autour des zones non usinées, fournies par l'utilisateur ou dérivées automatiquement des opérations d'usinage multiaxiales précédentes.
L'utilisateur peut choisir les zones à usiner et les courbes à utiliser comme courbes de guidage en sélectionnant l'une des options suivantes :
1.Axe médian : l'axe médian est utilisé comme courbe d'entraînement. La partie principale de l'axe médian est calculée à partir des courbes de confinement.
2.Limite du sol : la limite de la surface du sol est utilisée comme courbe de guidage.
3.Ne pas effectuer d’usinage : ne pas effectuer d’usinage sur cette zone.
Station : FAO-Multiaxe-Ébauche.
Vidéo : https://youtu.be/RHyhQ7hJ4-0.
