Cette section montre comment vous pouvez exporter un travail d'usinage du logiciel RhinoCAM de Mecsoft vers RoboDK. Un fichier APT est utilisé pour charger le parcours d'outil dans RoboDK et envoyé automatiquement à l'aide d'un fichier BAT personnalisé.

Suivez ces étapes dans RhinoCAM pour exporter le travail d'usinage vers RoboDK :

1.Cliquez avec le bouton droit de la souris sur votre projet d'usinage dans RhinoCAM.

2.Sélectionnez Post All pour générer les programmes d'usinage et charger automatiquement le tout dans RoboDK.

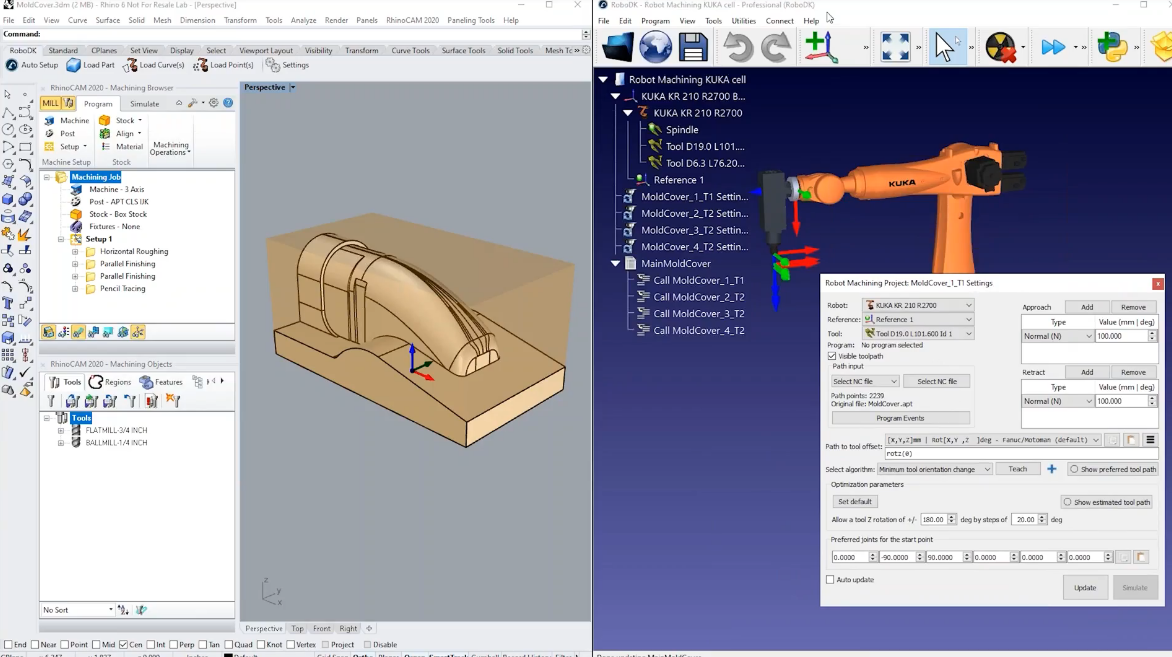

Example 3 Axis Robot Machining - Image 1

Vous pouvez voir que RoboDK divise automatiquement le programme d'usinage du robot dans les mêmes 4 opérations d'usinage que nous avons créées dans le logiciel de FAO.

Example 3 Axis Robot Machining - Image 2

Le projet d'usinage robotisé est créé à l'aide d'une cellule robotisée par défaut que nous pouvons personnaliser. Dans cet exemple, nous utilisons un robot KUKA et une broche par défaut où l'outil (ou CDO) représente le porte-outil.

Astuce : le nom du programme d'usinage que vous utilisez sera le nom des programmes que nous verrons dans le contrôleur une fois que nous aurons généré les fichiers pour le robot.

Par défaut, lors du chargement des programmes APT, RoboDK ajoutera les outils que vous définissez dans votre projet d'usinage. Les outils sont ajoutés à votre CDO actif lorsque vous chargez le fichier APT. Les outils corrects seront également présélectionnés dans votre projet d'usinage du robot.

Programme d'usinage en RhinoCAM
