Exemples de prélèvement et de placement

Vous trouverez dans cette section de la documentation des exemples de projets permettant d'effectuer des simulations de prélèvement et de placement.

Les exemples de cette section sont les suivants :

1.Un exemple simple de prélèvement et de placement où un robot prend une pièce et la dépose à un autre endroit.

2.Un exemple de prélèvement et de placement avec une opération d'assemblage.

3.Un exemple de prélèvement et de placement utilisant l'Add-in de palettisation.

4.Un exemple de prélèvement et de placement à l'aide de l'API.

Astuce : vous trouverez d'autres exemples de projets de prélèvement et de placement et de manipulation de matériel dans la bibliothèque en ligne RoboDK.

Exemple simple de prélèvement et de placement

Cette section présente un exemple simple de prélèvement et de placement d'une boîte à l'aide d'un bras robotisé équipé d'un préhenseur à vide.

Suivez les étapes suivantes pour créer votre exemple de prélèvement et de placement :

Créez un nouveau projet RoboDK

Ces étapes vous montreront comment créer un nouveau projet (également connu sous le nom de station) dans RoboDK pour une application de prélèvement et de mise en place.

1.Ouvrez RoboDK : Lancez l'application RoboDK sur votre ordinateur.

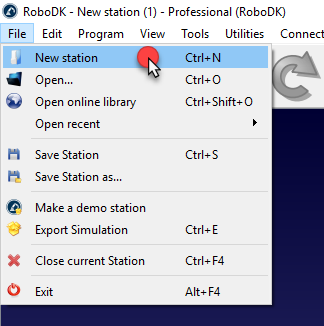

2.Créez une nouvelle station : Sélectionnez Fichier Nouvelle station dans le menu principal de RoboDK. Une nouvelle station vide sera créée en tant qu'espace de travail.

Example Pick and place - Image 1

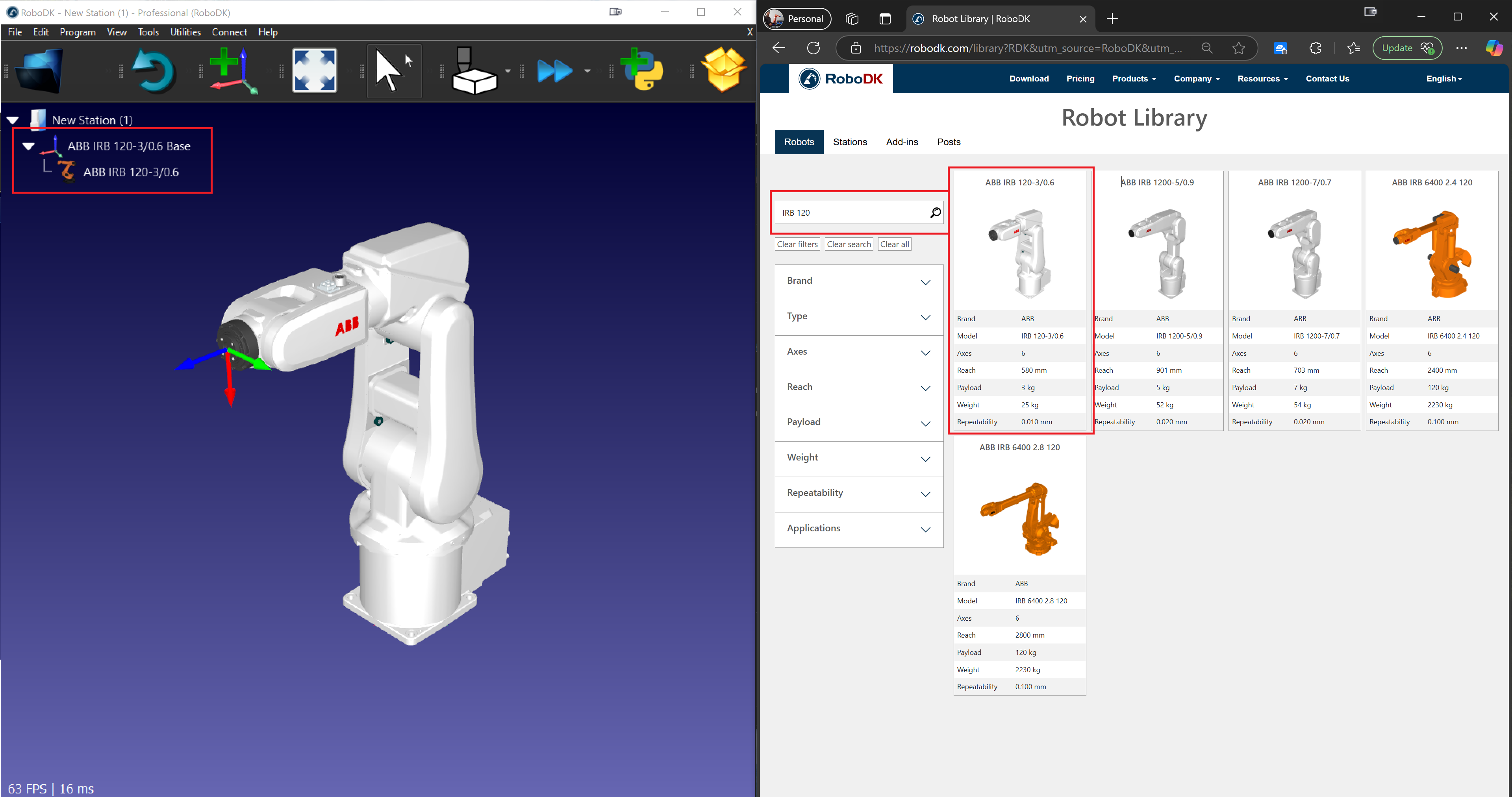

3.Ajouter un robot depuis la bibliothèque

a.Ouvrez la bibliothèque de robots en ligne pour télécharger un robot

i.Dans le menu principal, sélectionnez Fichier → Ouvrir la bibliothèque en ligne.

ii.La fenêtre de la bibliothèque RoboDK s'ouvre, affichant une variété de robots industriels.

b.Sélectionnez et importez un robot :

i.Utilisez la barre de recherche pour trouver un robot adapté aux tâches de prélèvement et de mise en place (par exemple, UR10, ABB IRB 120, Fanuc LR Mate).

ii.Cliquez sur le robot souhaité et sélectionnez Télécharger.

c.Positionnez le robot dans la station :

i.Le robot apparaît automatiquement dans la station.

ii.Utilisez l'outil de déplacement pour ajuster son emplacement si nécessaire.

Example Pick and place - Image 2

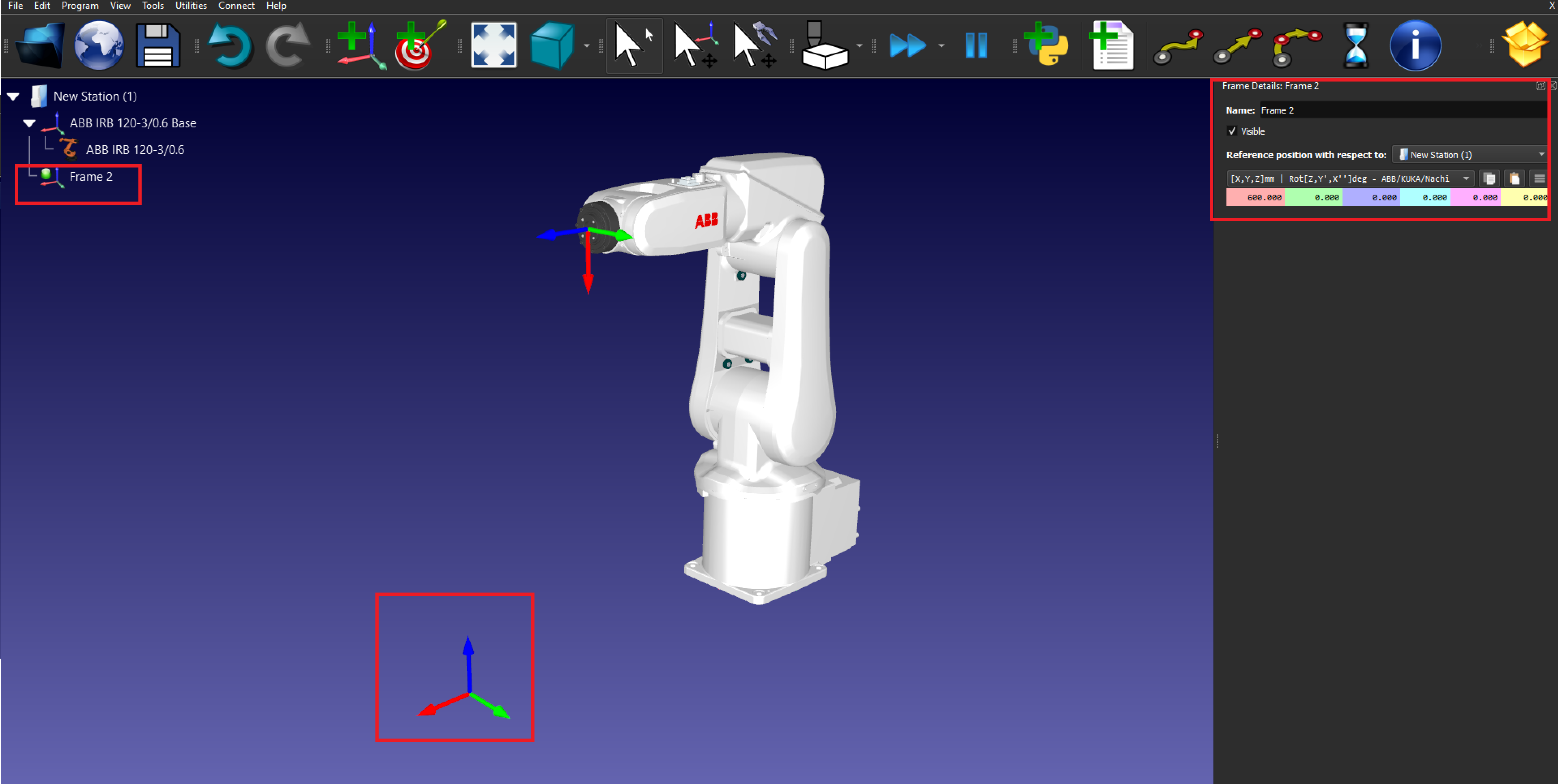

4.Ajouter un système de coordonnées

a.Créez un repère :

i.Allez dans Programme ➔ Ajouter un repère.

ii.Un nouveau repère apparaît dans l'arborescence de la station et dans la vue 3D.

b.Positionnez le repère :

i.Double-cliquez sur le repère pour saisir les coordonnées (X, Y, Z) et les valeurs de rotation.

ii.Cliquez sur OK pour enregistrer la position.

Example Pick and place - Image 3

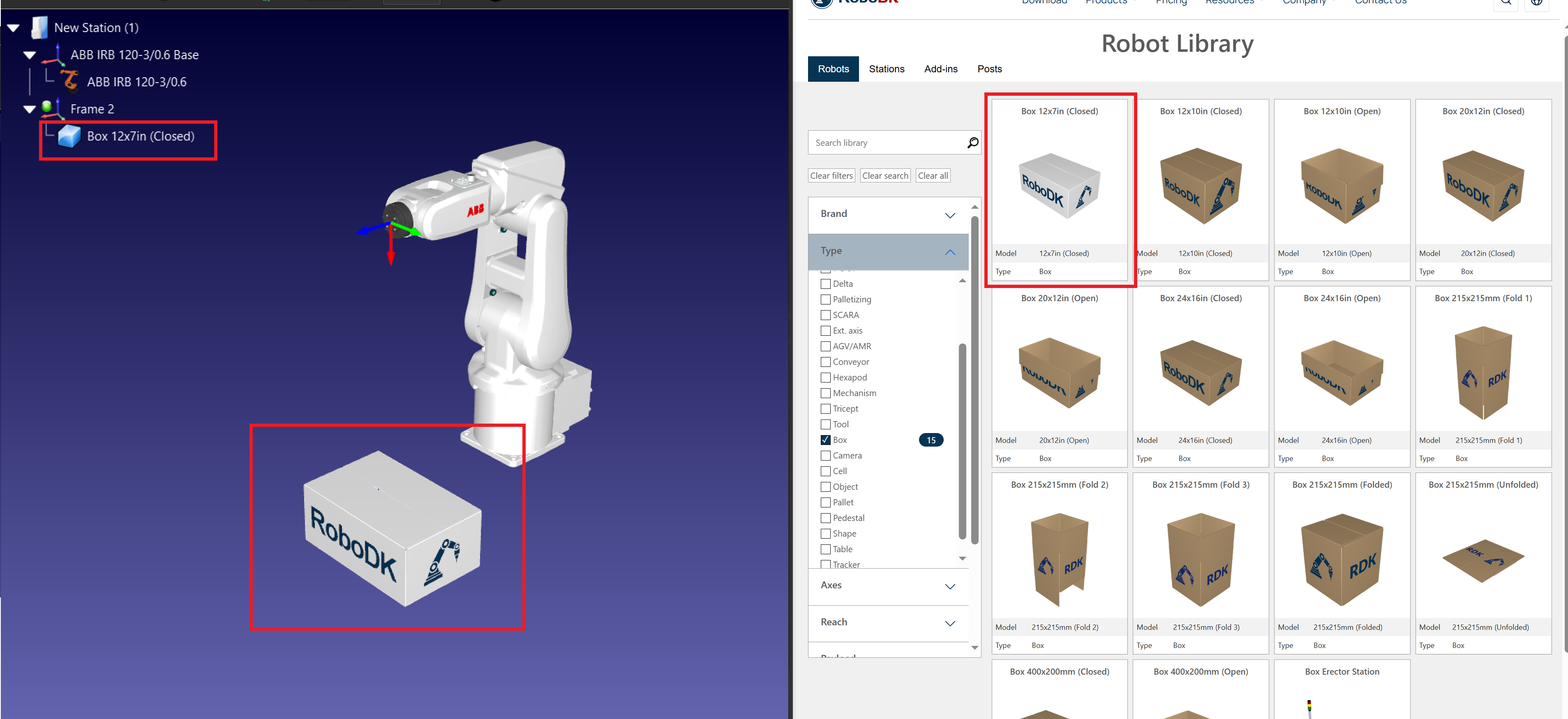

5.Importer des objets 3D

a.Charger les modèles d'objets :

iii.Dans le menu principal, sélectionnez Fichier → Ouvrir.

iv.Parcourez et sélectionnez les modèles 3D des objets à prélever et à placer (par exemple, fichiers STEP, IGES).

b.Positionnez les objets :

v.Utilisez l'outil de déplacement pour ajuster l'emplacement de l'objet dans le système de coordonnées.

Example Pick and place - Image 4

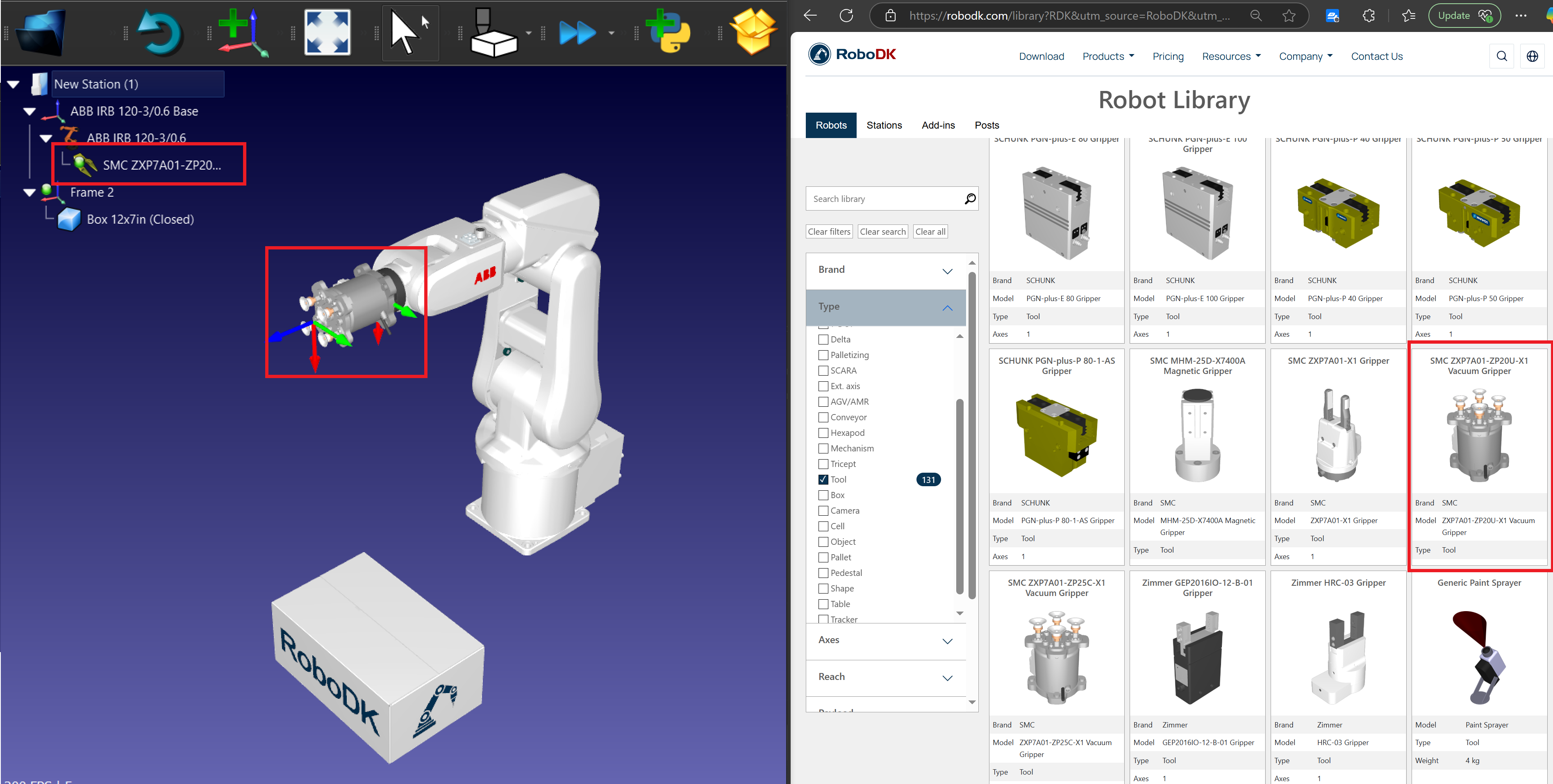

6.Ajouter un outil (préhenseur)

a.Sélectionnez un préhenseur :

i.Dans le menu principal, allez dans Utilitaires → Ajouter un outil (CDO).

ii.Choisissez un préhenseur dans la bibliothèque de robots ou importez un fichier de préhenseur personnalisé.

b.Fixez l'outil au robot :

i.Cliquez avec le bouton droit de la souris sur le préhenseur dans l'arborescence de la station et sélectionnez Attacher au robot.

ii.Choisissez la bride de robot appropriée.

c.Définissez le CDO (point central de l'outil) : Double-cliquez sur l'outil et entrez les coordonnées du CDO par rapport à la bride du robot.

Example Pick and place - Image 5

Créez des cibles de prélèvement et de mise en place

Suivez les étapes suivantes pour créer une cible de base dans RoboDK pour une application de prélèvement et de mise en place.

7.Ajoutez des cibles de prélèvement et de mise en place :

a.Déplacez le robot jusqu'à la position de prélèvement souhaitée.

b.Sélectionnez Programme → Apprentissage de la cible pour enregistrer la position.

c.Répétez l'opération pour les positions Pick, Retract Pick, Place et Retract Place.

8.Organisez les cibles :

a.Renommez les cibles pour plus de clarté (par exemple, Approach_Pick, Pick, Place). Appuyez sur la touche F2 pour renommer les cibles.

b.N'oubliez pas de créer les cibles sous les repères de référence appropriés dans l'arbre de la station.

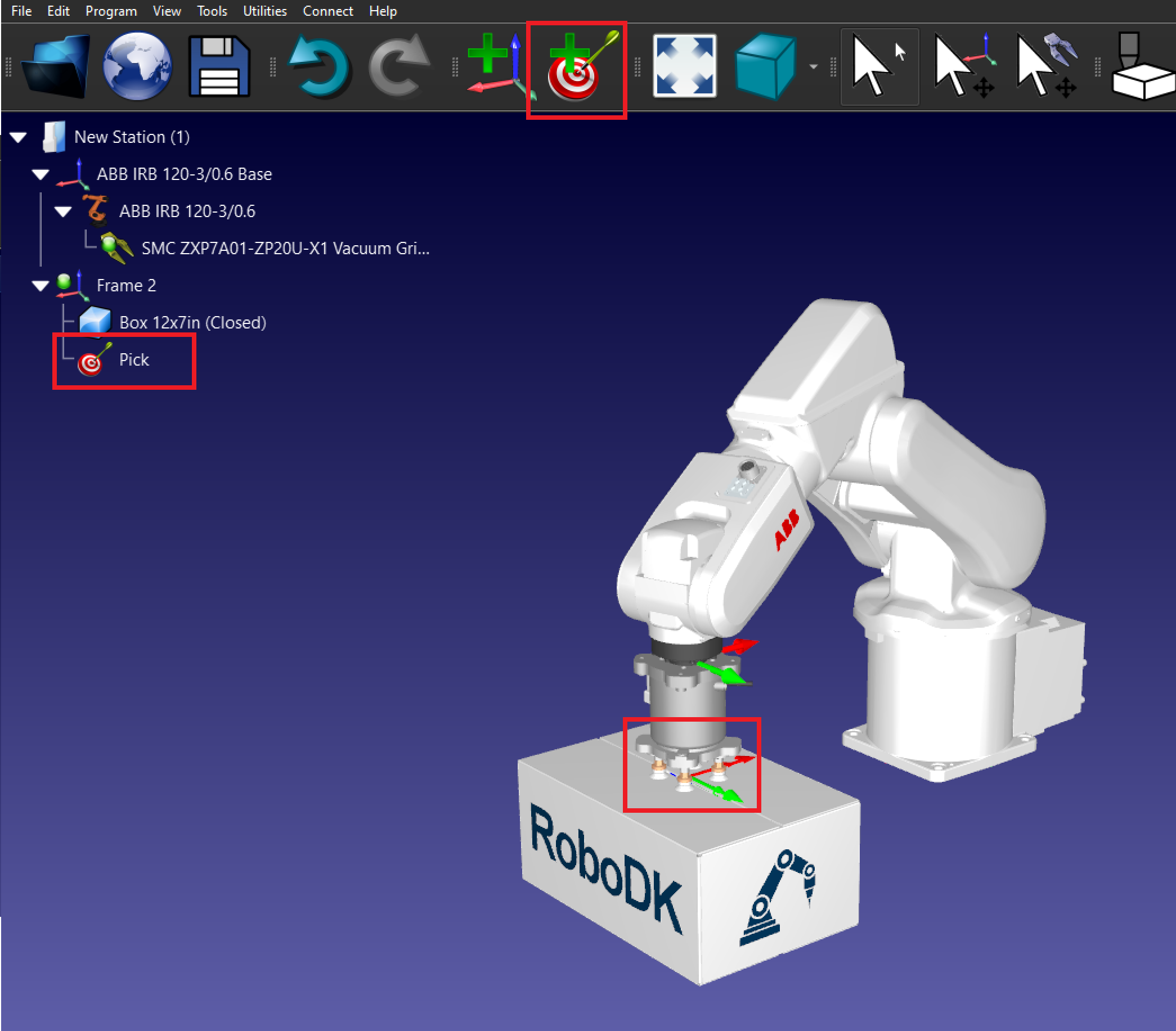

9.Créez la cible Pick : Placez le robot au-dessus de la boîte et créez une cible appelée Pick.

Example Pick and place - Image 6

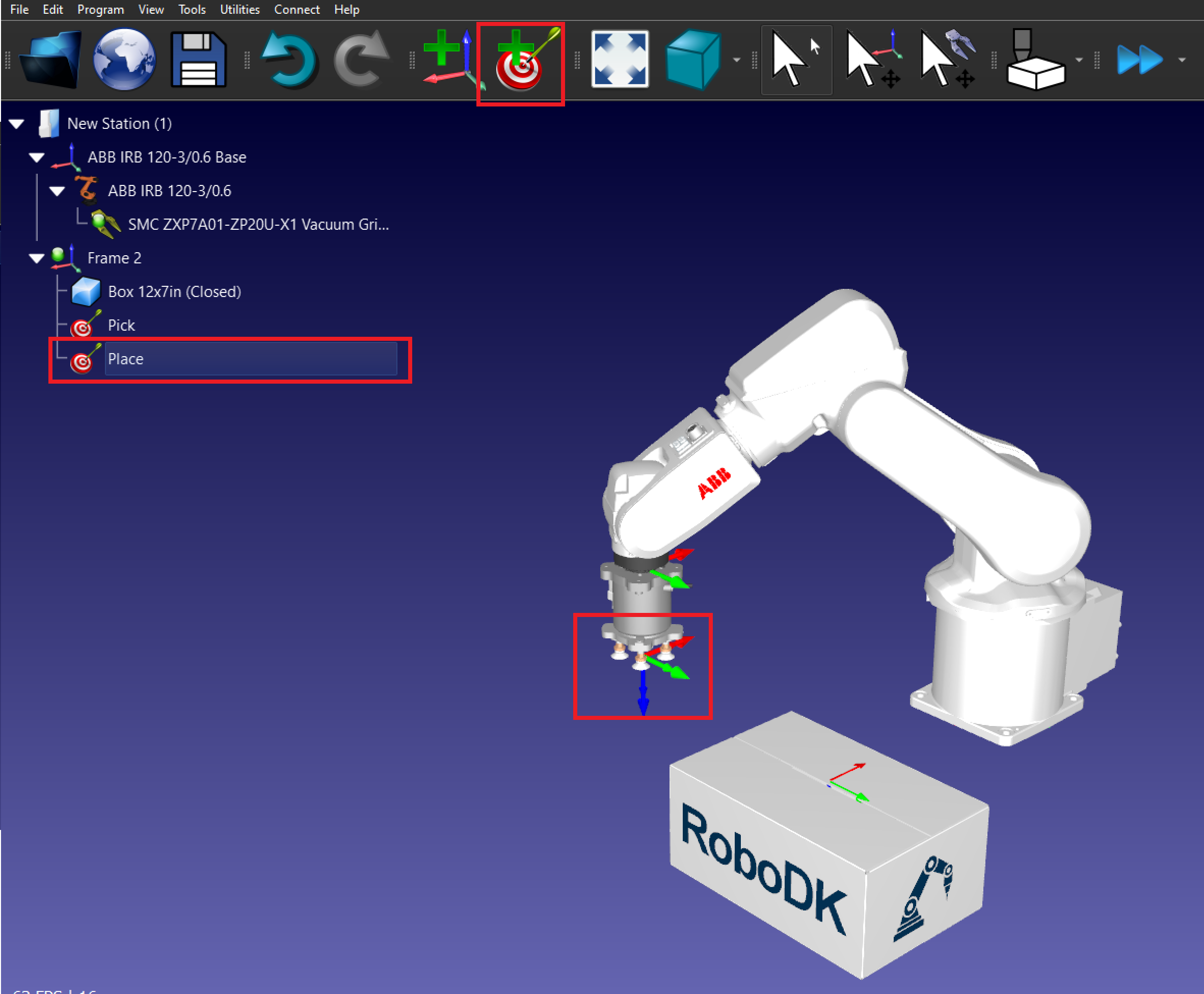

10.Créez la cible Place : Déplacez le robot à l'endroit où vous souhaitez placer la boîte et créez une cible appelée Place.

Example Pick and place - Image 7

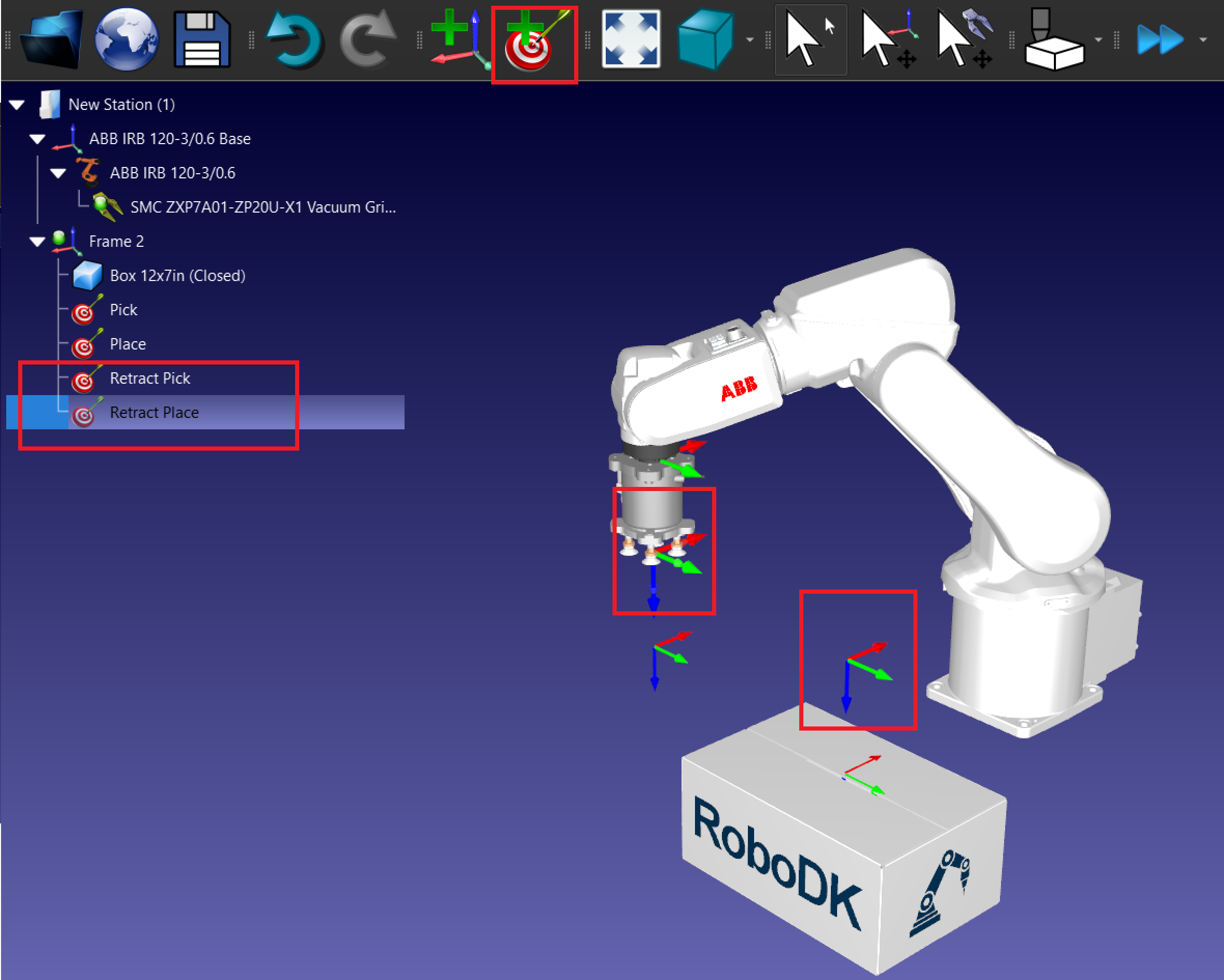

11.Créez les cibles de retrait :

a.Déplacez le robot vers la cible Pick et vers le haut sur l'axe Z.

b.Créez une nouvelle cible appelée Pick Retract.

c.Répétez l'opération avec la cible Place.

Example Pick and place - Image 8

Créez un programme de prélèvement et de placement

Suivez ces étapes pour créer un programme de prélèvement et de placement de base dans RoboDK avec un bras robotisé à 6 axes utilisant un préhenseur à vide pour déplacer une boîte.

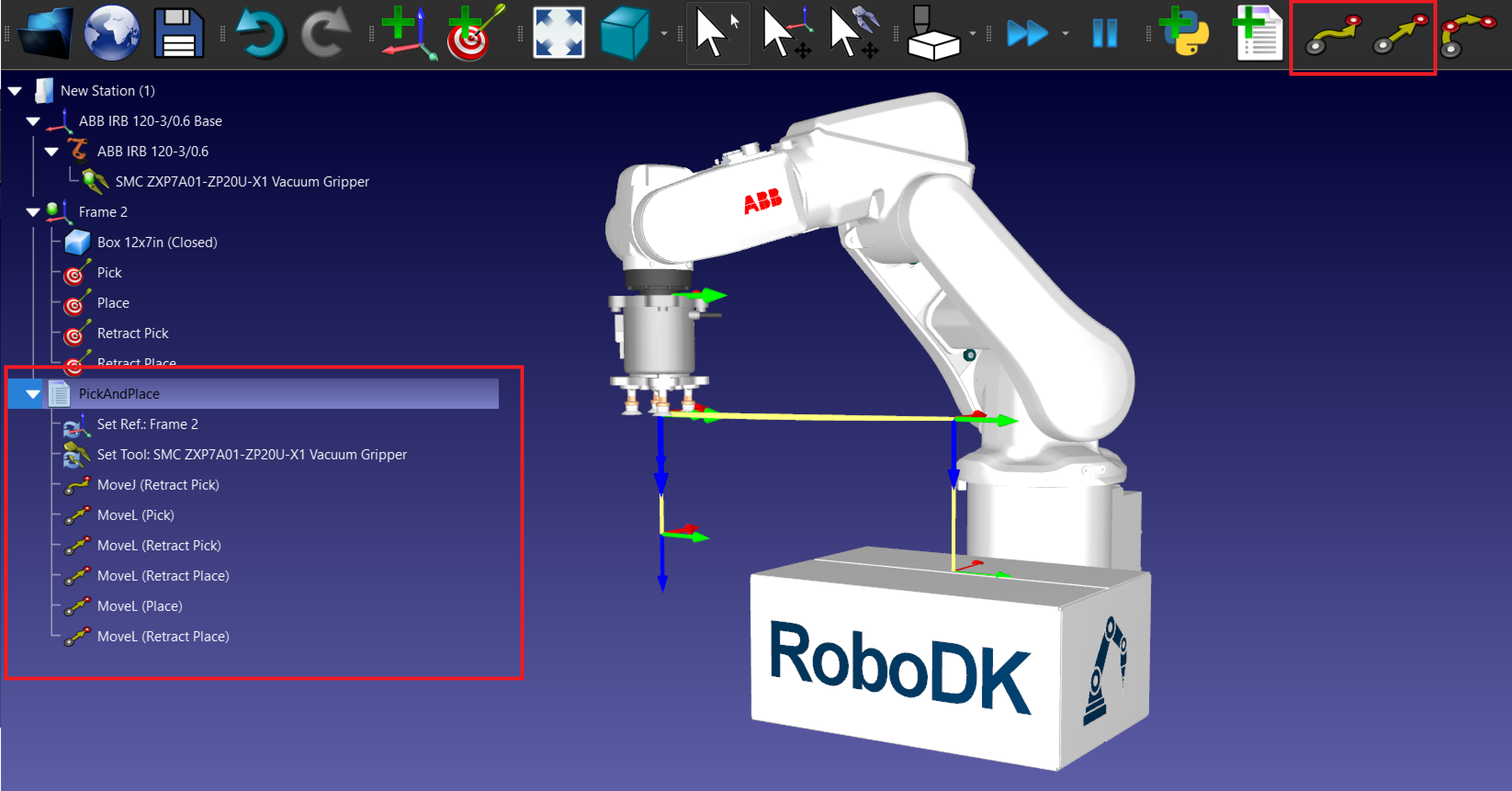

1.Programmez l'opération de prélèvement et de placement :

a.Créez un nouveau programme : Allez dans Programme ➔ Ajouter un programme et nommez-le PickAndPlace.

b.Ajoutez des instructions de mouvement :

i.Ajoutez des instructions MoveJ ou MoveL pour chaque cible.

ii.Déplacez d'abord le robot vers la cible de retrait, puis créez un MoveL vers la cible Pick et revenez à la cible de retrait.

iii.Répétez l'opération avec la cible Place.

Example Pick and place - Image 9

2.Ajoutez un événement pour prélever et placer l'objet.

a.Pour ajouter un événement, allez dans Programme → Instruction d'événement de simulation.

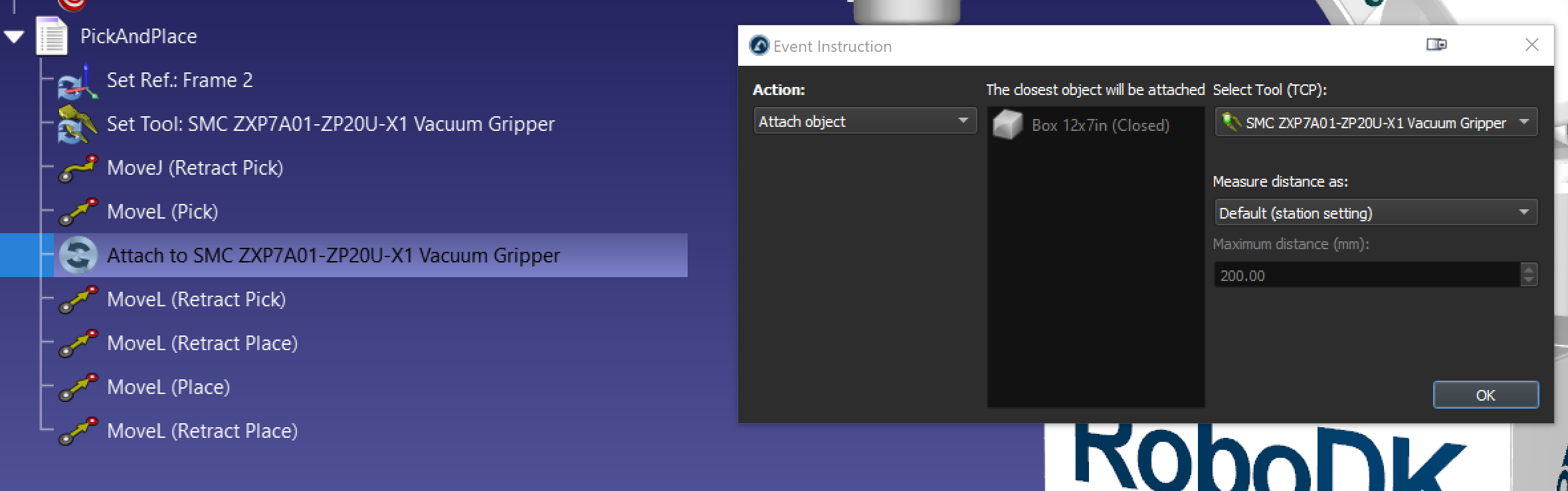

b.Ajoutez un événement avec l'action Attacher l'objet pour prélever la boîte après le MoveL (Pick).

Example Pick and place - Image 10

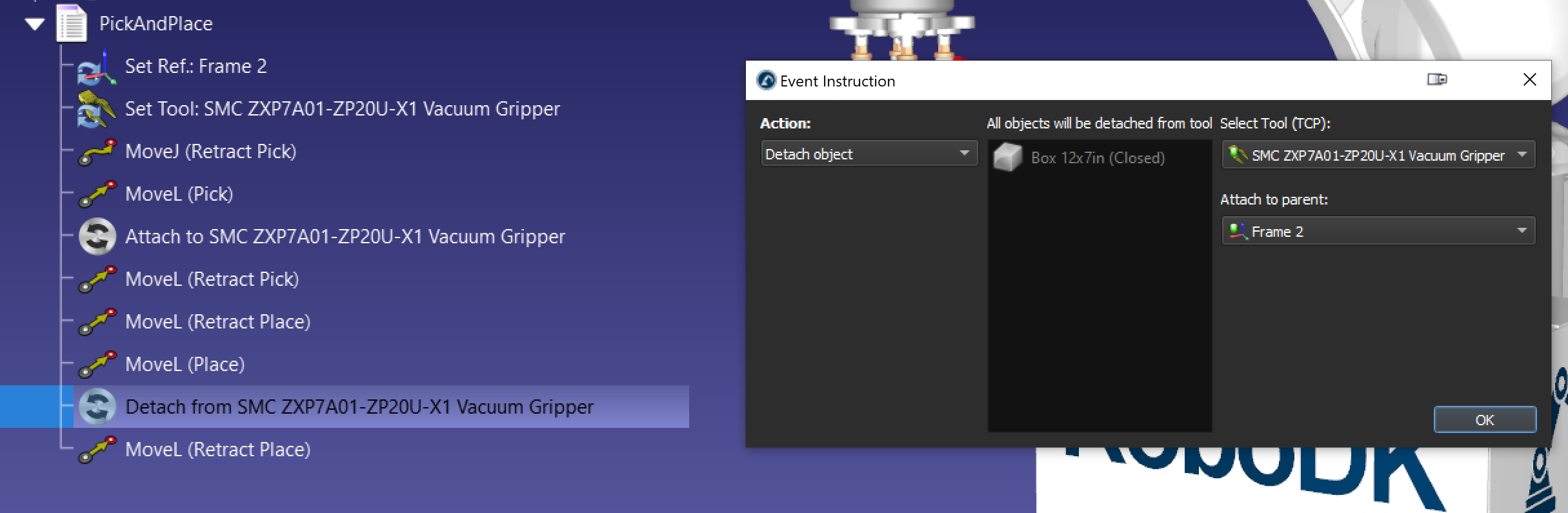

c.Ajoutez un événement avec l'action Détacher l'objet pour placer la boîte après le MoveL (Place). L'option Attacher au parent permet d'attacher l'objet à un nouveau parent une fois qu'il est détaché du préhenseur.

Example Pick and place - Image 11

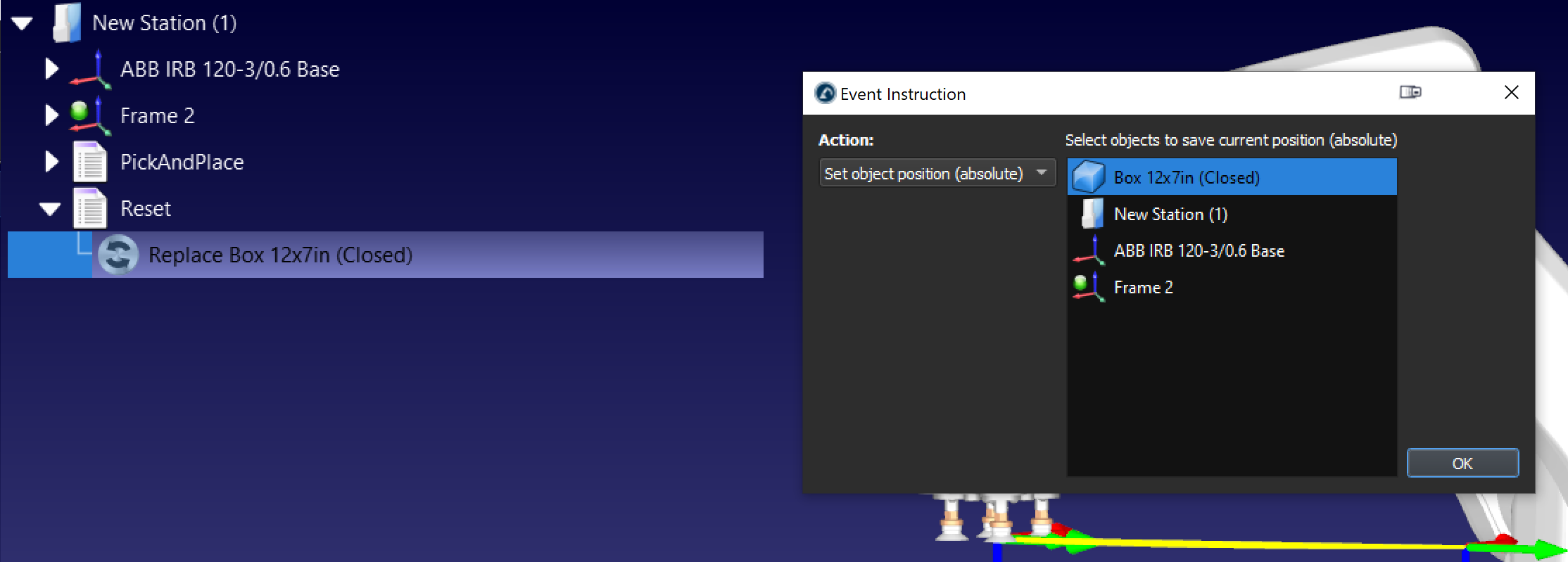

d.Il est conseillé de créer également un programme séparé avec une action d'événement Définir la position de l'objet pour réinitialiser la boîte à sa position d'origine si nécessaire.

Example Pick and place - Image 12

En suivant ces étapes, vous pouvez créer avec succès une station de prélèvement et de placement de base dans RoboDK.

Prélèvement et placement et assemblage

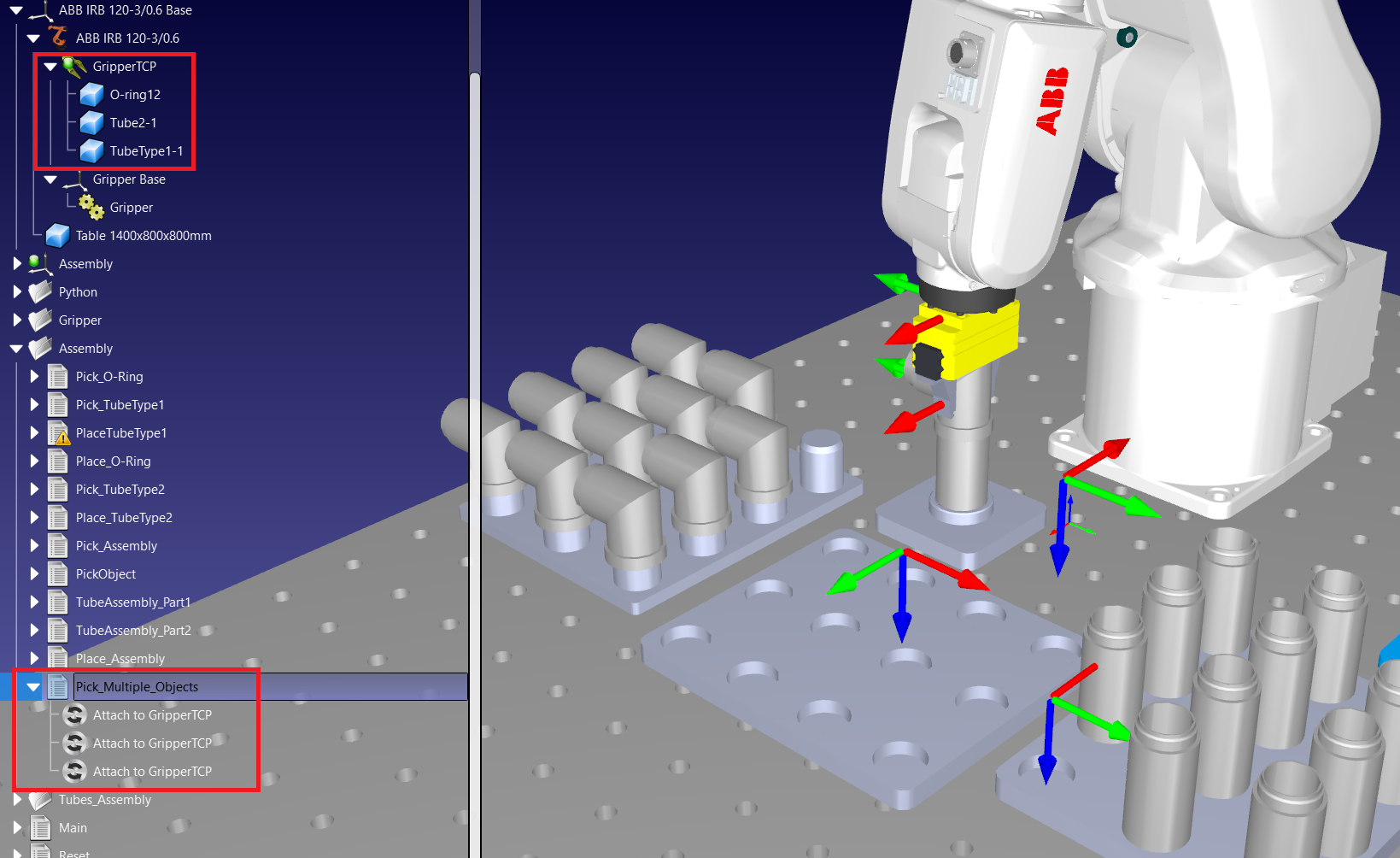

Les applications de prélèvement et de placement peuvent être utilisées pour automatiser une opération d'assemblage. En utilisant plusieurs fois l'événement "attacher un objet", vous pouvez prélever plusieurs objets à la fois et créer un prélèvement d'assemblage. Par exemple, si vous avez 3 objets dans l'assemblage, vous pouvez utiliser l'événement 3 fois comme le montre l'image suivante.

Example Pick and place - Image 13

Prélèvement et mise en place à l'aide de l'Add-in de palettisation

Si vous avez une opération répétitive de prélèvement et de mise en place impliquant un motif de palettisation, vous pouvez utiliser notre plug-in de palettisation pour simplifier la tâche. Il vous suffit d'utiliser le lien suivant et de télécharger notre plug-in de palettisation : Palletizing | Add-in Marketplace. Suivez notre documentation sur la palettisation pour plus d'informations sur le plug-in de palettisation.

Astuce : cet exemple permet de comprendre comment utiliser correctement le plug-in de palettisation.

Example Pick and place - Image 14

Prélèvement et placement à l'aide de l'API

Si vous avez besoin d'opérations de prélèvement et de placement plus avancées, telles que le prélèvement de grands assemblages ou d'objets sur un convoyeur en mouvement, vous pouvez utiliser l'API pour programmer vos applications de prélèvement et de placement.

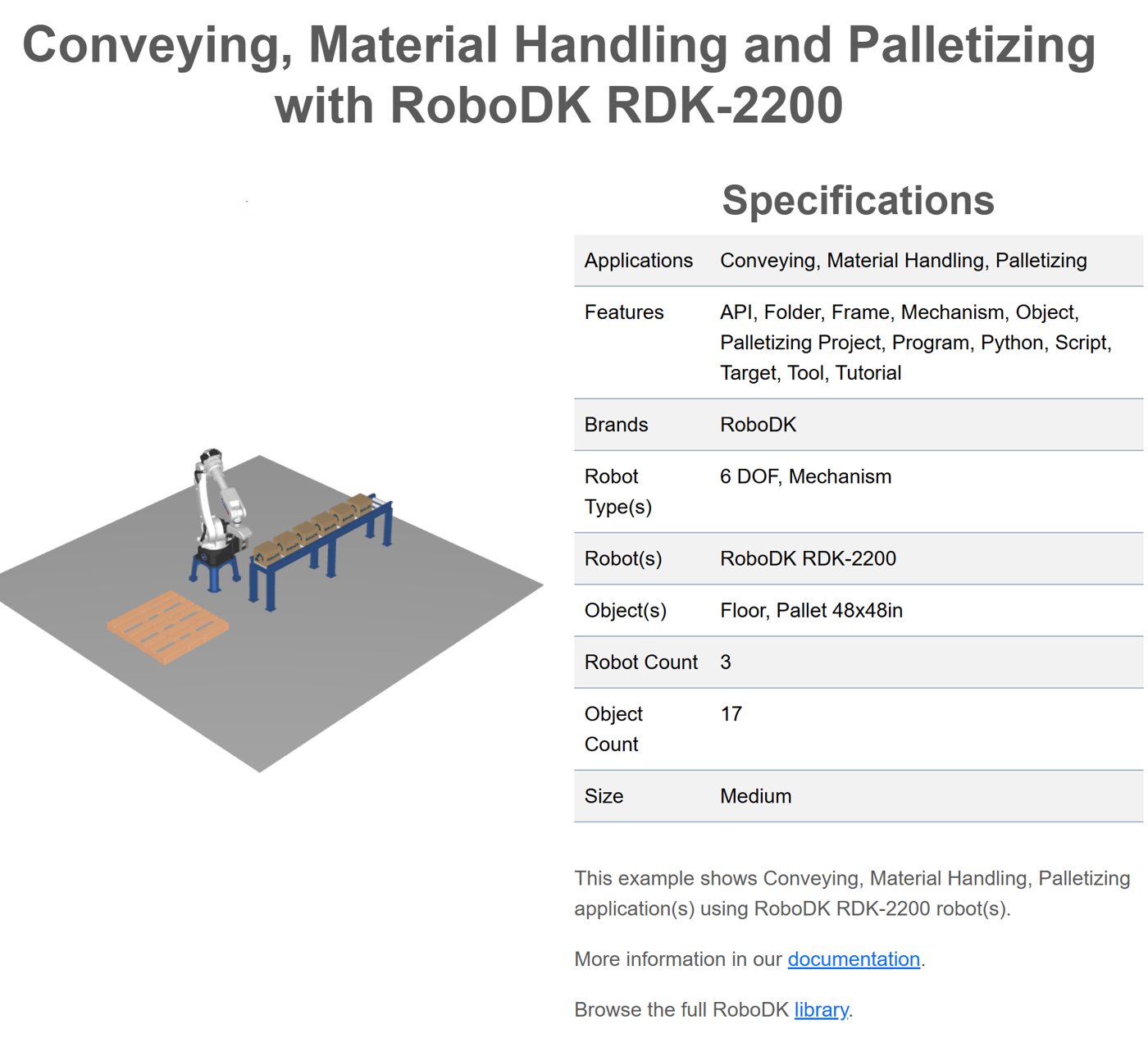

Cet exemple utilise l'API RoboDK avec Python pour prélever et placer des objets sur un convoyeur en mouvement. Vous pouvez le télécharger depuis notre bibliothèque.

Example Pick and place - Image 15

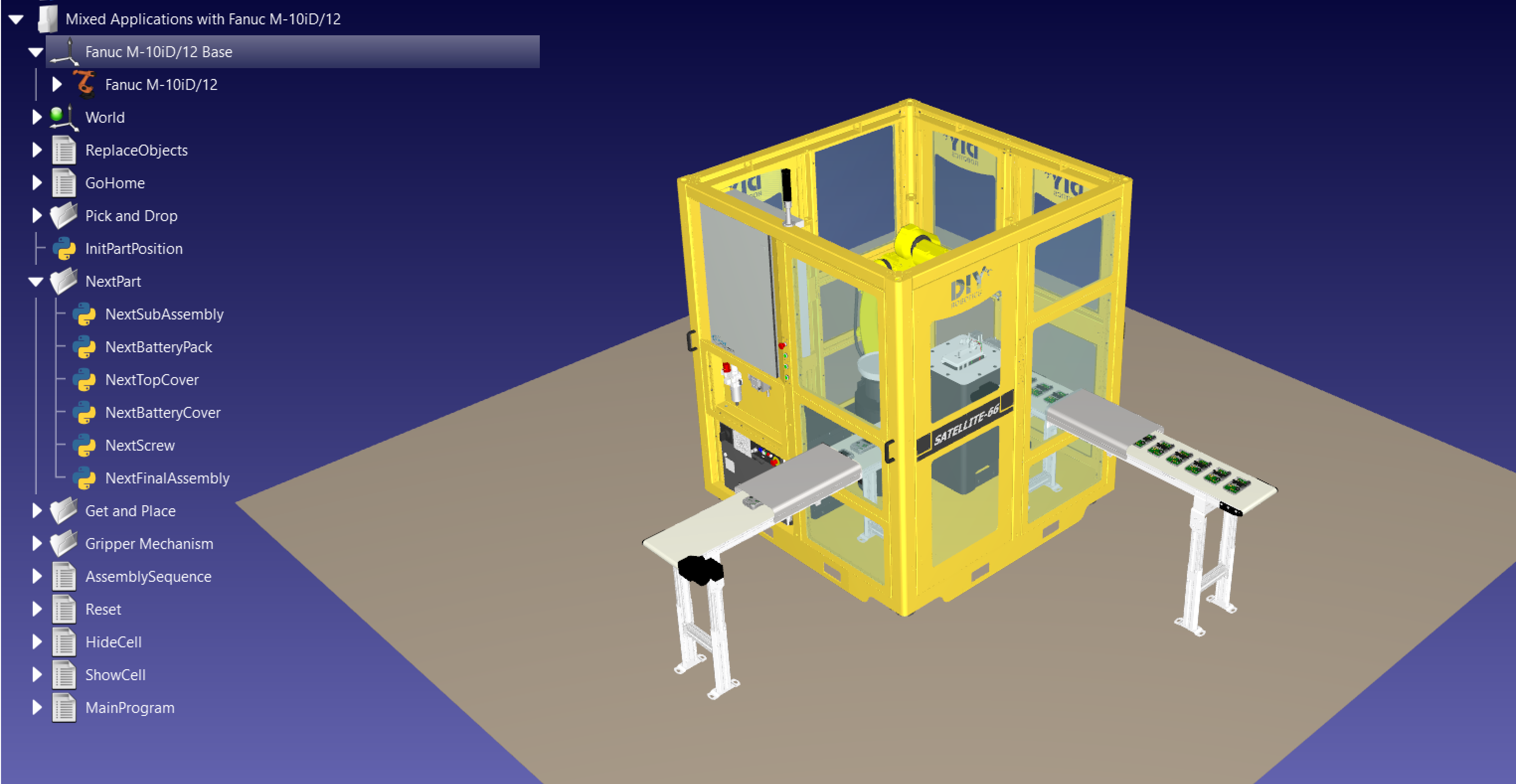

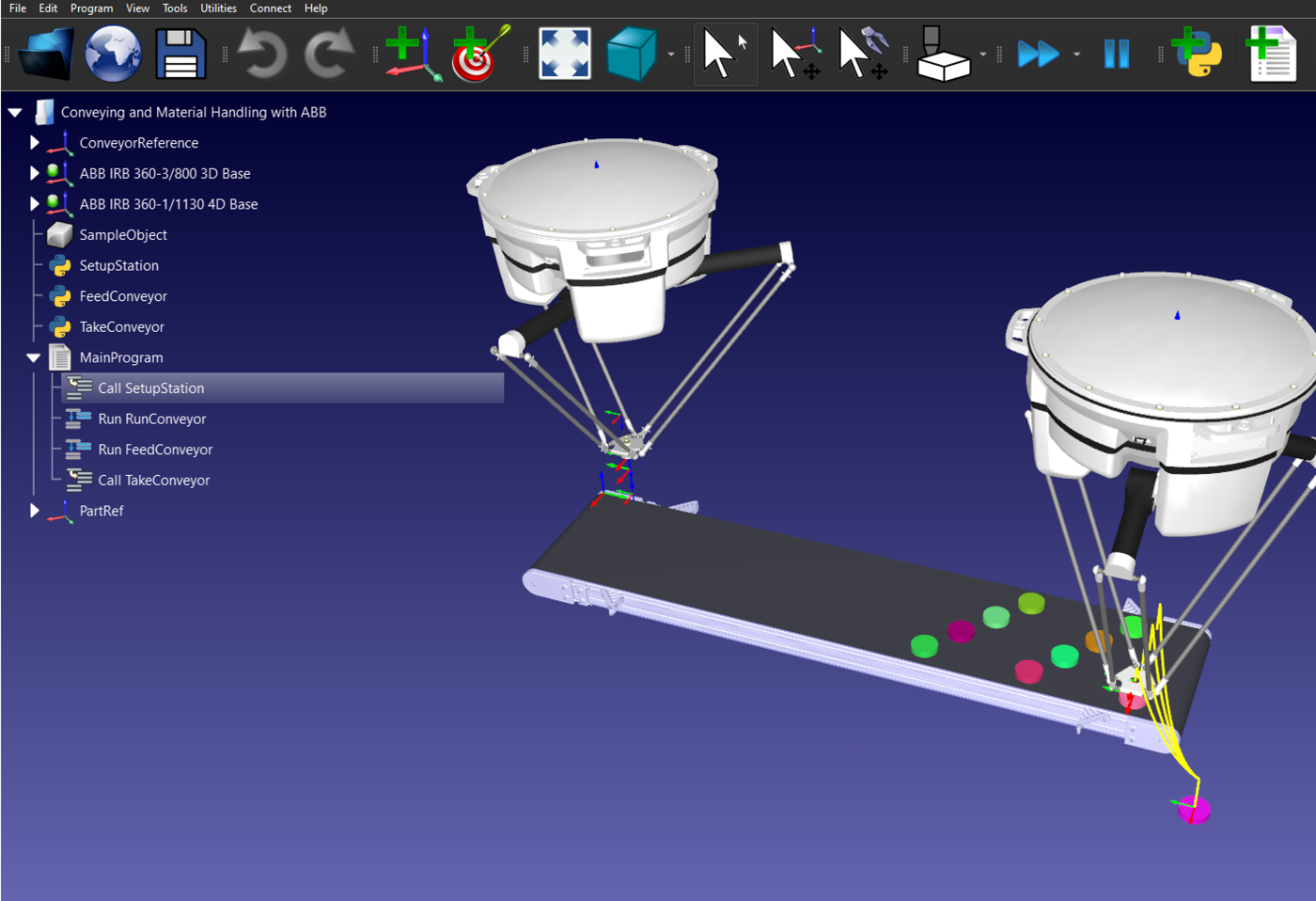

Vous pouvez également jeter un coup d'œil à cette station d'assemblage qui utilise plusieurs pièces pour créer un assemblage final, à l'aide de nombreuses opérations de prélèvement et de placement : Applications mixtes avec Fanuc M-10iD/12.

Example Pick and place - Image 16
