Esquisse 3D dans Inventor

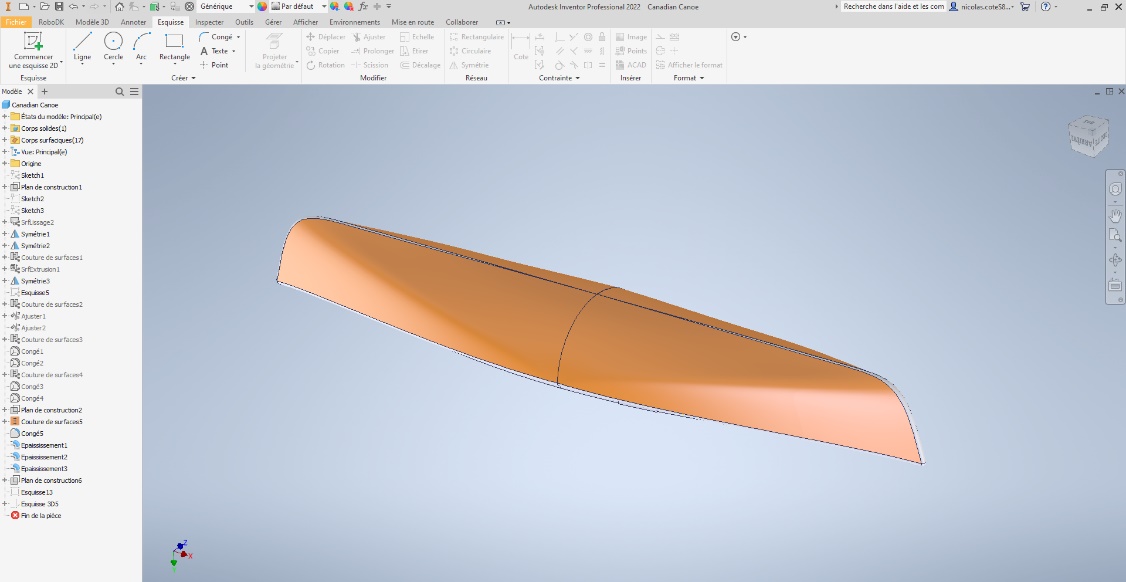

Ouvrir l’objet 3D dans Inventor. Dans cet exemple l’objet 3D est un canoë avec un extérieur courbe que l’on souhaite polir.

Example Polishing - Image 3

Le but du projet est de créer et d’importer une trajectoire de polissage sur une surface courbe. La trajectoire consiste en un mouvement de haut en bas pour polir la première section de la pièce.

Avant de créer le parcours outil vous devrez créer un plan de référence orienté à 45° par rapport à la pièce. Le plan permettra de créer un parcours d’outil en 2D qui sera ensuite projeté sur la surface 3D du canoë. Dans cet exemple, le plan est déjà créé dans l’arborescence, pour l’afficher, cliquer droit sur Plan de construction6➔Visibilité

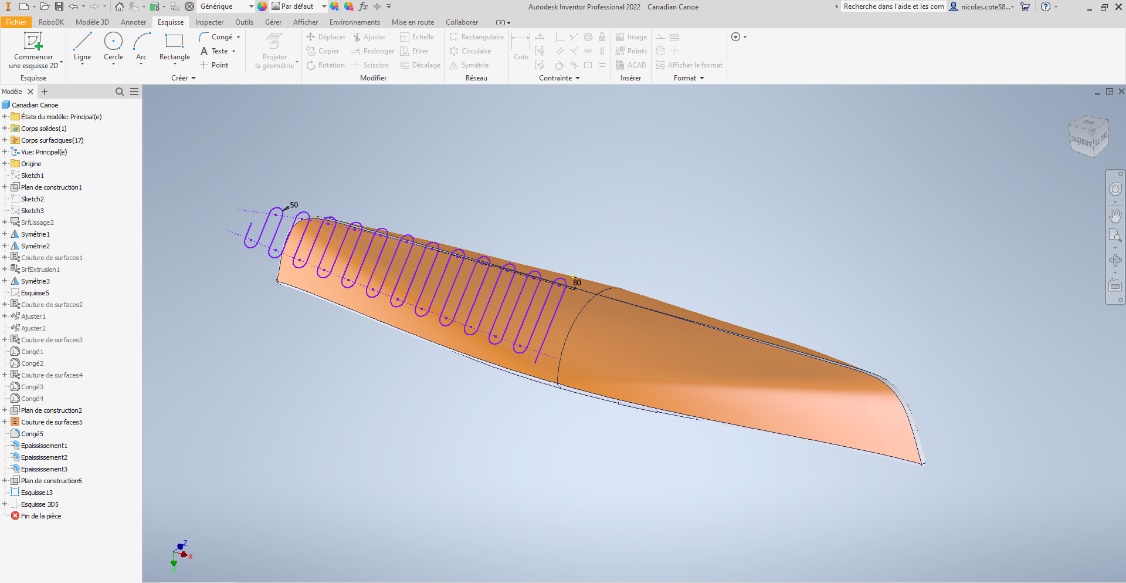

Dans cet exemple, RoboDK a déjà dessiné la trajectoire. Vous pouvez l’afficher en cliquant droit sur Sketch13➔Visibilité sur le menu de gauche tel qu’illustré sur l’image ici-bas.

Example Polishing - Image 4

Comme vous pouvez le voir, la trajectoire couvre toute la première section sélectionnée. Vous pouvez rouvrir l’esquisse et modifier la trajectoire si nécessaire en cliquant droit sur Sketch13➔Modifier l’esquisse.

En utilisant les outils d’Inventor, il est maintenant possible de projeter la trajectoire sur la surface courbe de la pièce :

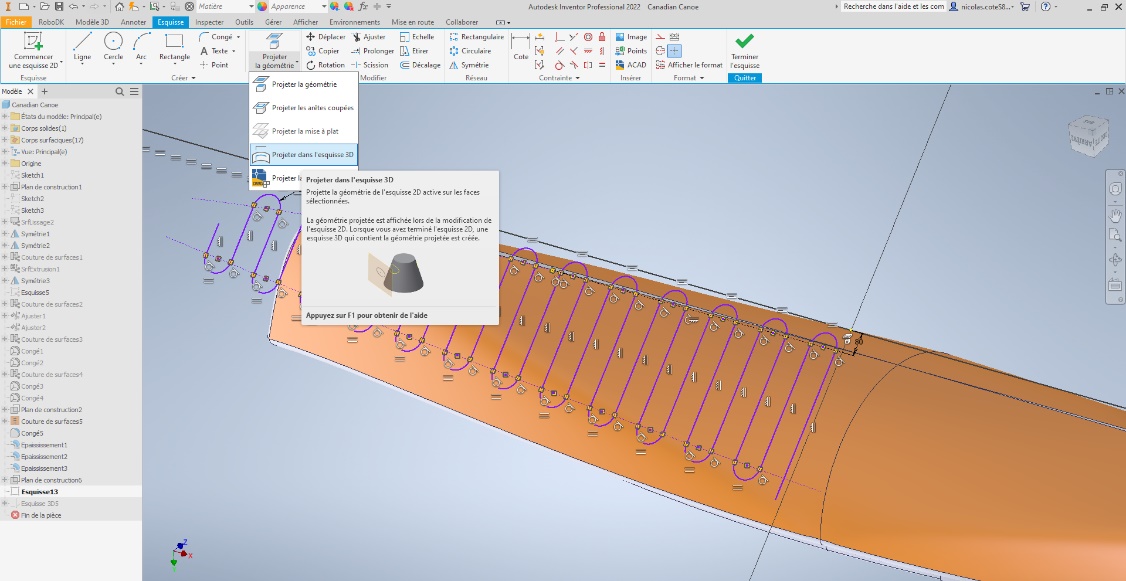

1.Naviguer vers l’onglet Esquisse dans Inventor, sélectionner Projeter dans l’esquisse 3D

2.Cliquer sur le bouton Faces et sélectionner la surface 3D sur laquelle on souhaite projeter le parcours 2D.Une fois la surface sélectionnée, cliquer sur OK

3.Cliquer sur Terminer l’esquisse.

4.Une esquisse 3D sera créée.

Example Polishing - Image 5

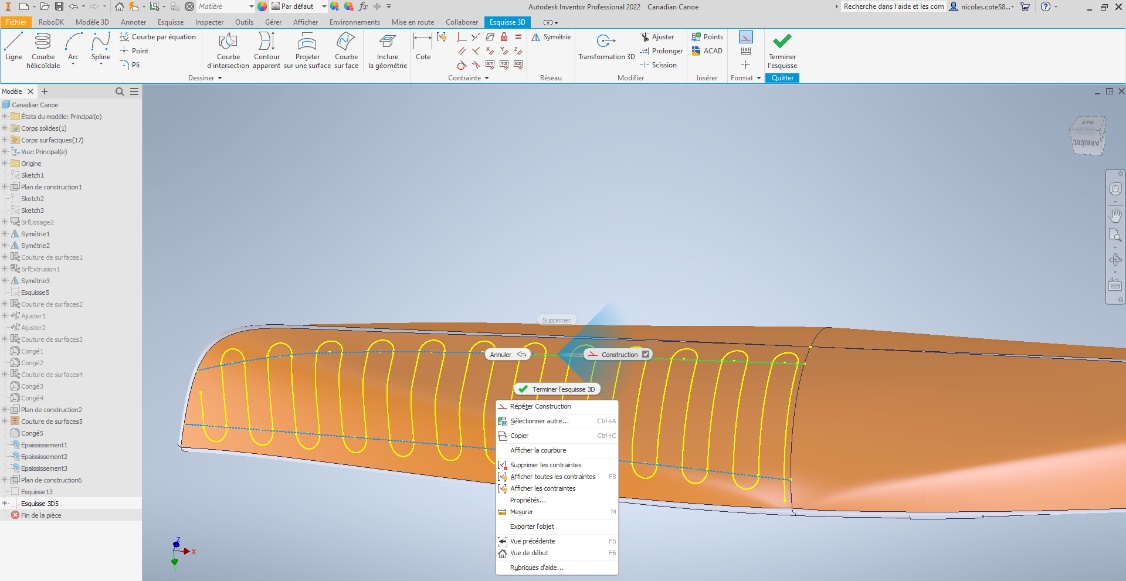

Certaines des lignes créées dans l’esquisse 3D doivent être définies comme des lignes de construction:

1.Cliquer droit sur Sketch13➔Visibilité afin d’afficher la trajectoire.

2.Cliquer droit sur Sketch13➔Modifier l’esquisse 3D.

3.Sélectionner les lignes longitudinales qui servent à encrer les rayons dans l’esquisse 2D.

4.Cliquer droit et sélectionner Construction.

5.Cliquer sur Terminer l’esquisse.

Example Polishing - Image 6

Suivez les prochaines étapes pour importer votre esquisse dans RoboDK :

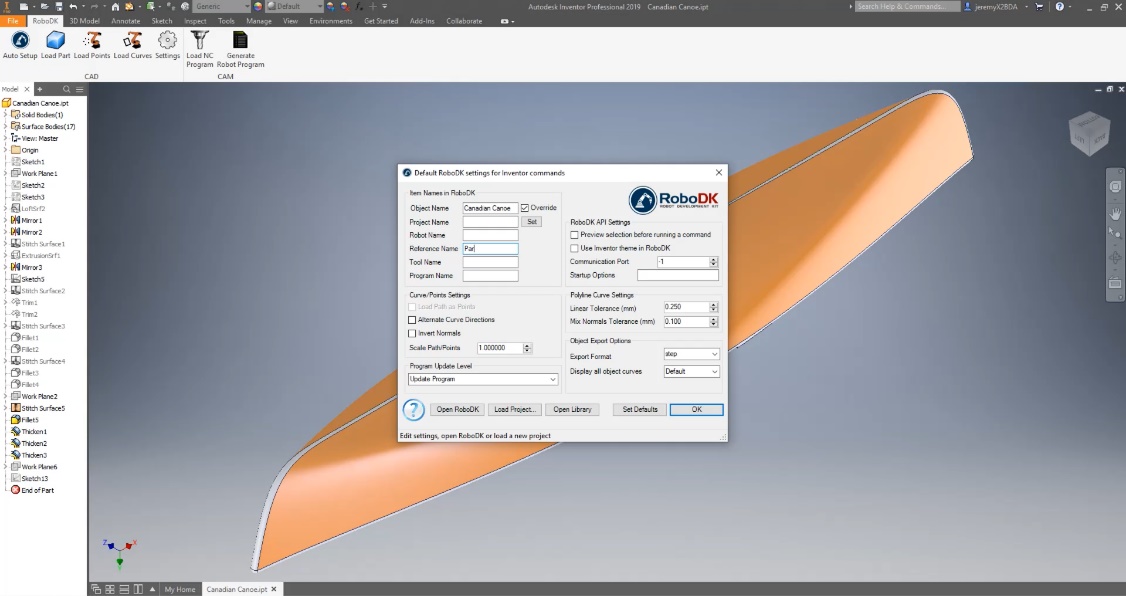

1.Naviguer vers l’onglet RoboDK dans Inventor et sélectionner Settings. Si vous n’avez pas accès à l’onglet RoboDK, veuillez vous référer au guide d’installation dans la section Extension RoboDK pour Inventor.

2.Entrer le nom de l’objet, dans ce cas-ci nous allons l’appeler Canadian Canoe.

3.Entrer le nom du repère dans lequel la pièce sera importée. Dans cet exemple, nous allons utiliser le repère Part tel que défini dans la cellule RoboDK de l’exemple. Si aucun nom de repère n’est entré, le repère actif sera utilisé. S’il n’y a aucun repère actif, un nouveau repère sera créé automatiquement.

4.Fermer la fenêtre Settings ou appuyer sur OK.

Example Polishing - Image 7

5.Sélectionner le bouton Auto Setup.

1.Naviguer vers l’onglet RoboDK dans Inventor et sélectionner  Example Polishing - Image 8 Settings.

2.Sélectionner le bouton  Example Polishing - Image 9 Auto Setup.

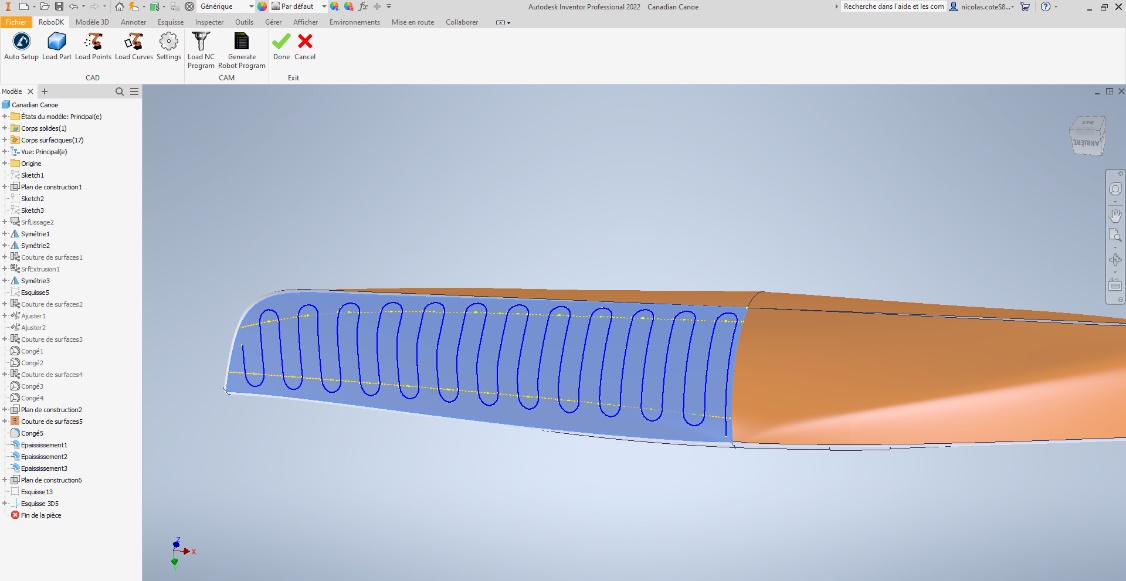

3.Sélectionner toutes les lignes de la trajectoire 3D ainsi que la surface du canoë sur laquelle l’esquisse 3D est projetée. Cette étape est essentielle car elle permet à RoboDK de calculer la normale à la surface et ainsi de déterminer l’orientation de l’outil de polissage sur la surface courbe de la pièce.

Example Polishing - Image 10

4.Sélectionner Example Polishing - Image 11 Done. Le projet sera chargé dans RoboDK. Le temps d’importation varie en fonction de la complexité des objets à importer, des paramètres d’importation dans RoboDK ainsi que de la puissance du poste de travail utilisé.

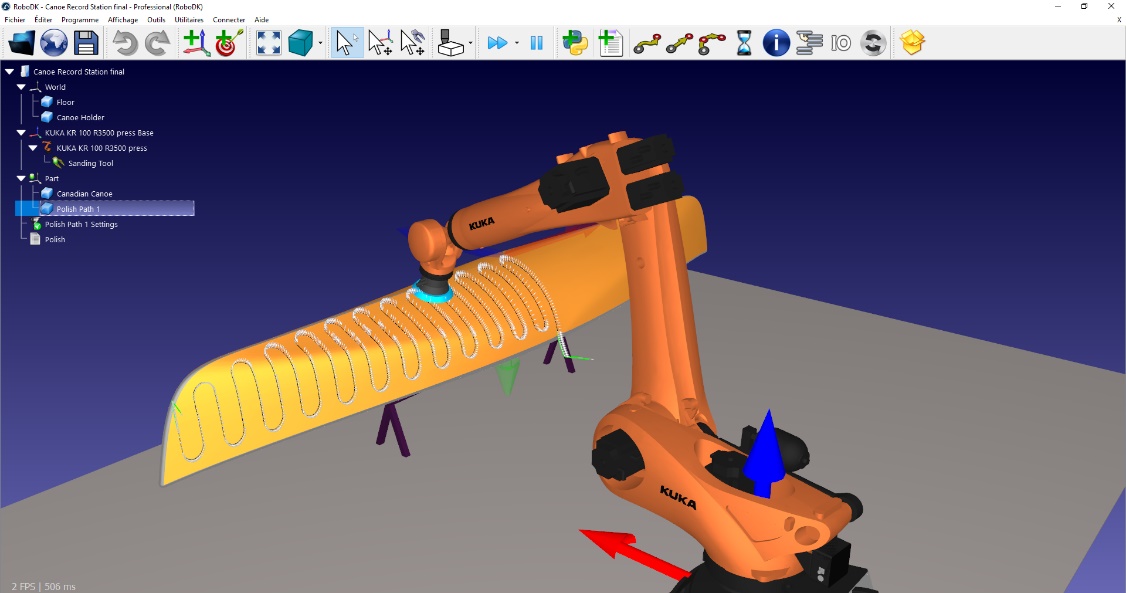

La pièce (Canadian Canoe) ainsi que la trajectoire (Polish Path 1) seront chargées dans RoboDK sur le repère actif (Part).

Example Polishing - Image 12
