Cadence d’image plus rapide
Si vous travaillez avec des modèles 3D volumineux ou un projet complexe, vous pouvez rencontrer une cadence d'image faible ou des performances d'affichage lentes.
Cela peut se produire si votre station contient beaucoup d'objets ou une géométrie complexe. L'importation de gros fichiers 3D peut réduire la cadence d'image et ralentir vos simulations (voir la section précédente).
Vous pouvez suivre une ou plusieurs des étapes suivantes pour améliorer la vitesse de simulation et obtenir une cadence d'image plus rapide :
Si vous chargez des modèles 3D à l'aide de fichiers STEP ou IGES, vous pouvez réduire la tolérance dans le menu Outils→Options→CAO avant de charger les objets dans RoboDK. Vous pouvez cliquer sur Paramètres d'importation rapide pour importer les fichiers plus rapidement et avec moins de détails. Cela créera des modèles plus légers et des fichiers de projet RDK plus petits.

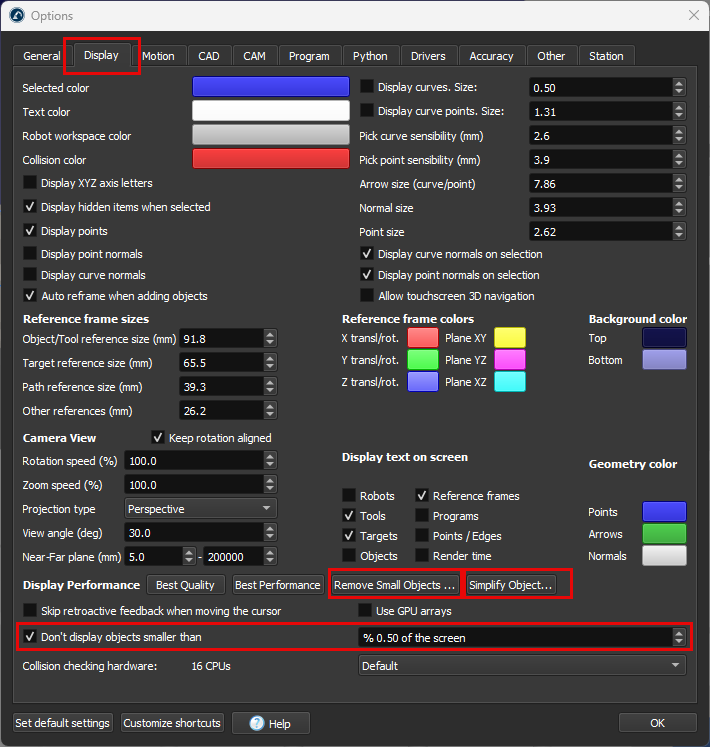

Ignorer l'affichage des petits objets : sélectionnez Outils→Options→Affichage et cochez l'option « Ne pas afficher les objets plus petits que » et réglez-la sur 2 % ou plus.
Vous pouvez utiliser l'Add-in de simplification de maillage pour simplifier les objets dans RoboDK. Lorsque vous sélectionnez un objet à simplifier, sa taille sera réduite de 80 %.
Simplifier la géométrie de l'objet : sélectionnez Simplifier l'objet… dans le même onglet Affichage. Cette action ne modifie pas l'apparence des objets 3D. Sélectionner la racine de la station (le premier élément) appliquera la simplification à tous les objets de la station.
Supprimer les petits objets : sélectionnez Supprimer les petits objets… pour supprimer les petits objets et triangles. Cela supprimera les objets et triangles plus petits qu'une taille donnée.
