Plugin IO Monitor

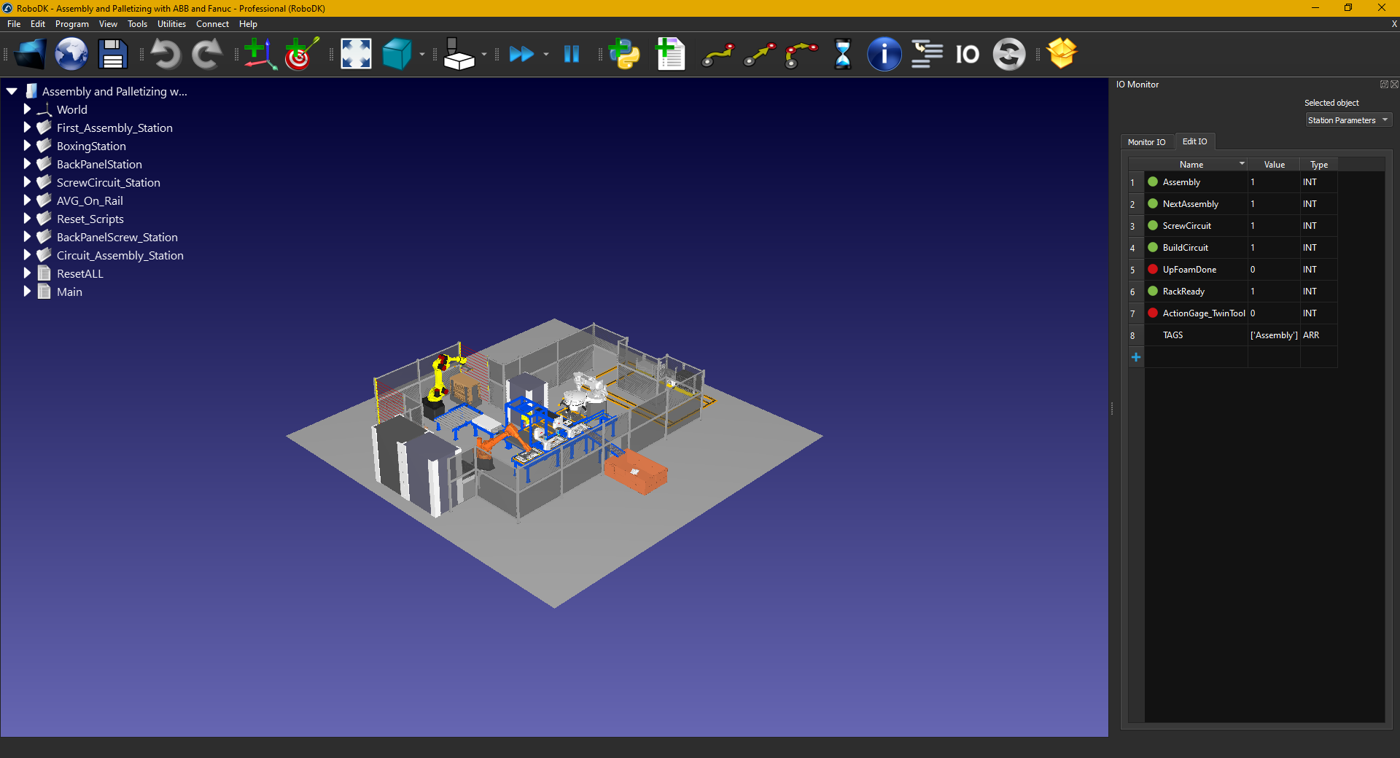

Le plug-in IO Monitor pour RoboDK permet de visualiser et d'éditer les entrées-sorties virtuelles de RoboDK en temps réel avec une interface non bloquante.

Le plug-in IO monitor peut être utilisé pour afficher le contenu des paramètres des stations et des éléments dans une interface conviviale.

Ouverture du moniteur IO

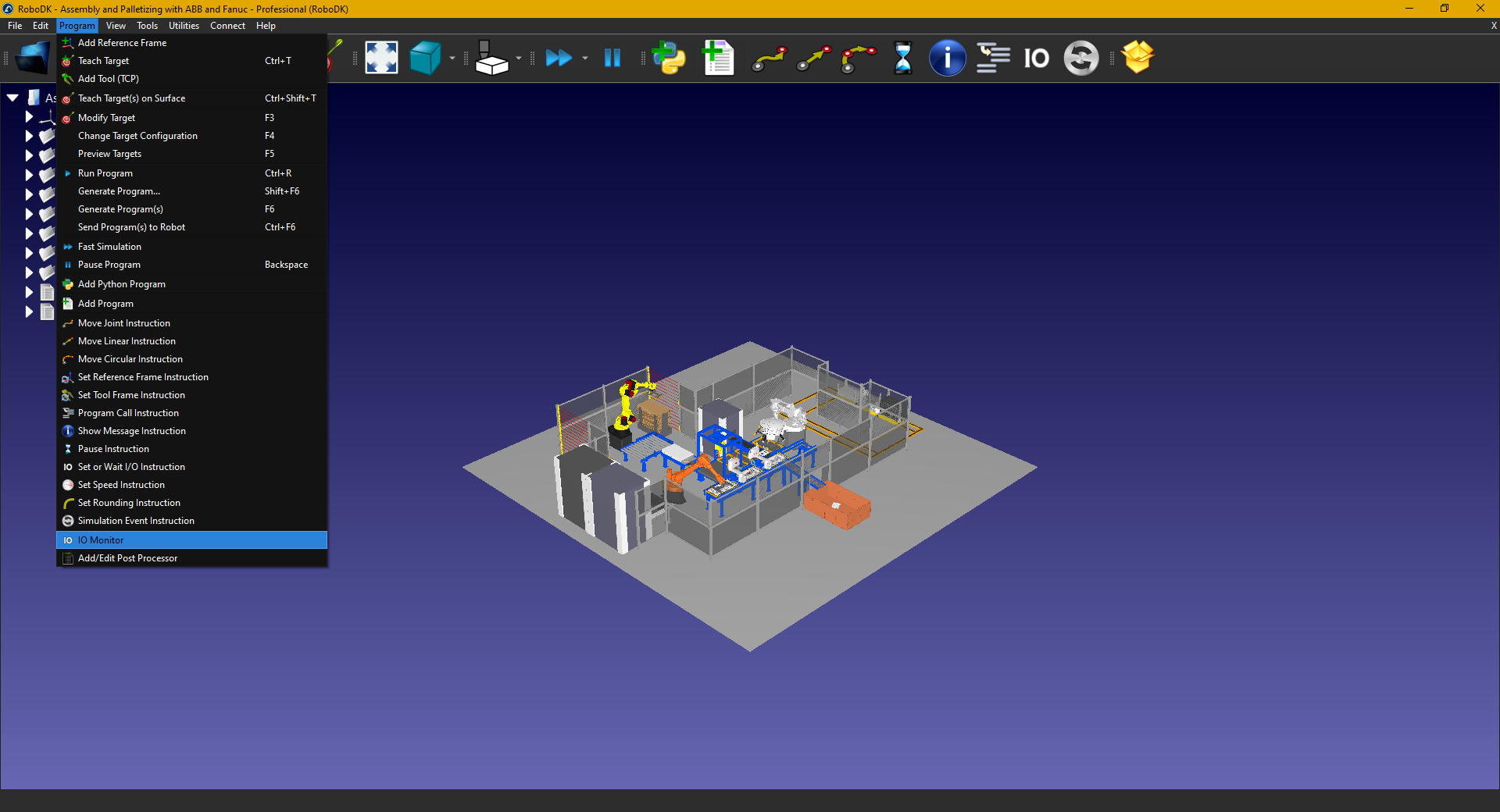

Vous pouvez accéder au panneau IO Monitor en cliquant sur Program->IO Monitor dans la barre d'outils supérieure de RoboDK une fois que le plugin est chargé. Le plugin peut être chargé en allant dans Outils->Add-ins et en le sélectionnant dans la liste.

Par défaut, le plugin s'ouvre sur l'onglet Moniteur. Dans cet onglet, vous ne pouvez pas modifier les valeurs par accident, mais vous pouvez trier la liste par nom, par valeur ou par type. Cliquez simplement sur le champ en haut du panneau pour trier dans l'ordre croissant ou décroissant de ce champ.

Onglet IO Monitor Edit

L'onglet Editer du moniteur d'E/S ne peut pas être trié car il affiche toujours la liste des E/S dans l'ordre interne utilisé par RoboDK. Ici, vous pouvez modifier la valeur et le nom d'une entrée-sortie en sélectionnant la case correspondante et en saisissant une nouvelle valeur. La valeur est appliquée lorsque l'édition est terminée. Le type est actuellement déterminé automatiquement en fonction du contenu des données et ne peut donc pas être modifié directement pour le moment.
