RoboDK Plugin for MecSoft

Introduction

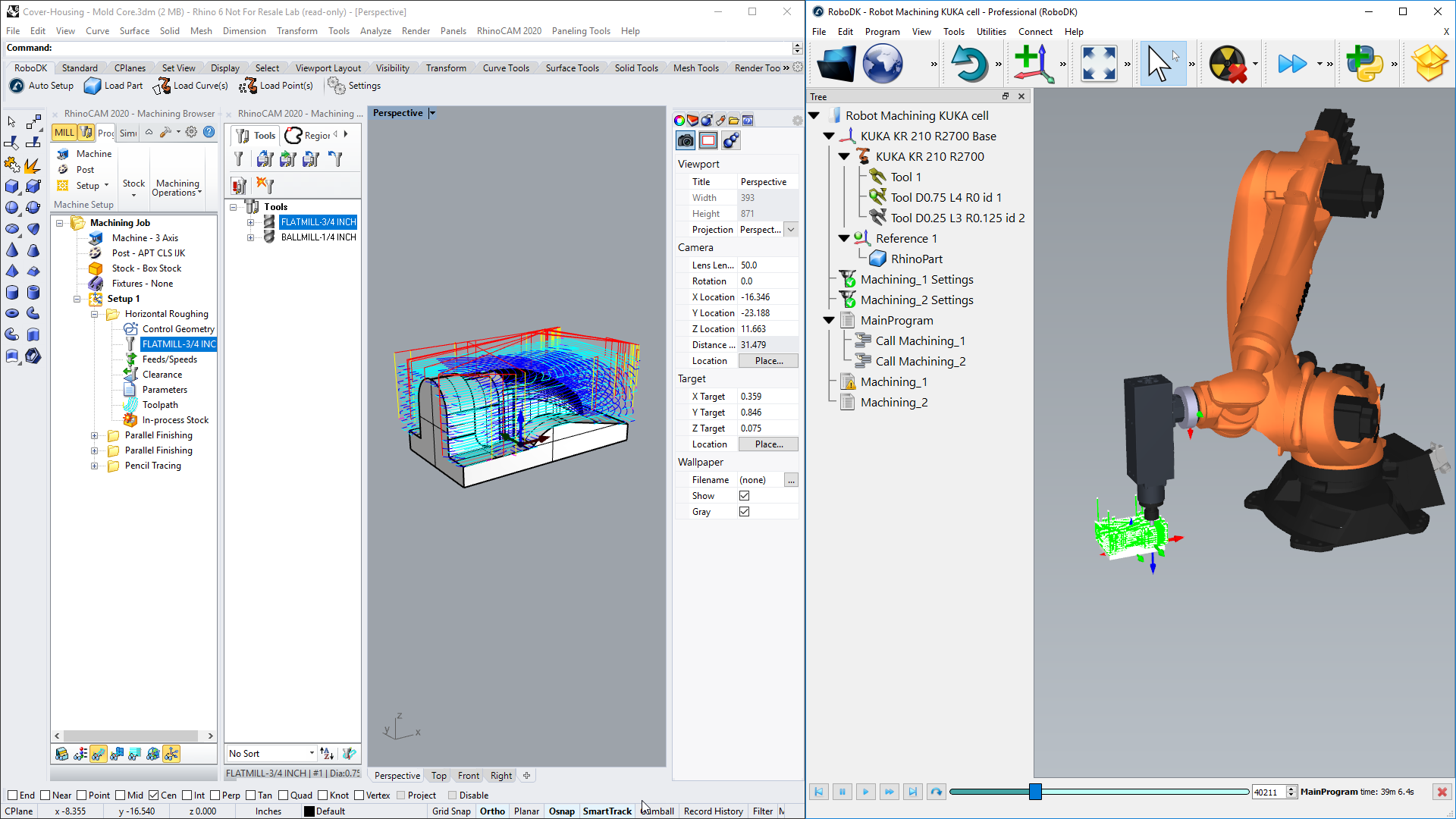

L'Add-in RoboDK pour les logiciels MecSoft vous permet de configurer rapidement des projets d'usinage robotisé directement à partir de RhinoCAM et Visual CAD/CAM. Avec l'intégration RoboDK pour le logiciel de CAO/FAO MecSoft, vous pouvez facilement combiner les logiciels d'usinage RhinoCAM ou Visual CAD/CAM avec RoboDK pour simuler et programmer des bras de robots industriels pour l'usinage robotisé.

Plugin Mecsoft - Image 1

Vous trouverez plus d'informations sur RoboDK pour l'usinage robotisé dans la section Usinage robotisé.

Vidéo : La vidéo suivante présente un aperçu rapide du plug-in RoboDK pour RhinoCAM : https://youtu.be/iJqovzJO0ic.

Ce document décrit comment configurer le plug-in RoboDK pour le logiciel Mecsoft et comment utiliser RhinoCAM et Visual CAD/CAM pour configurer des projets d'usinage robotisé dans RoboDK.

Installation de RhinoCAM

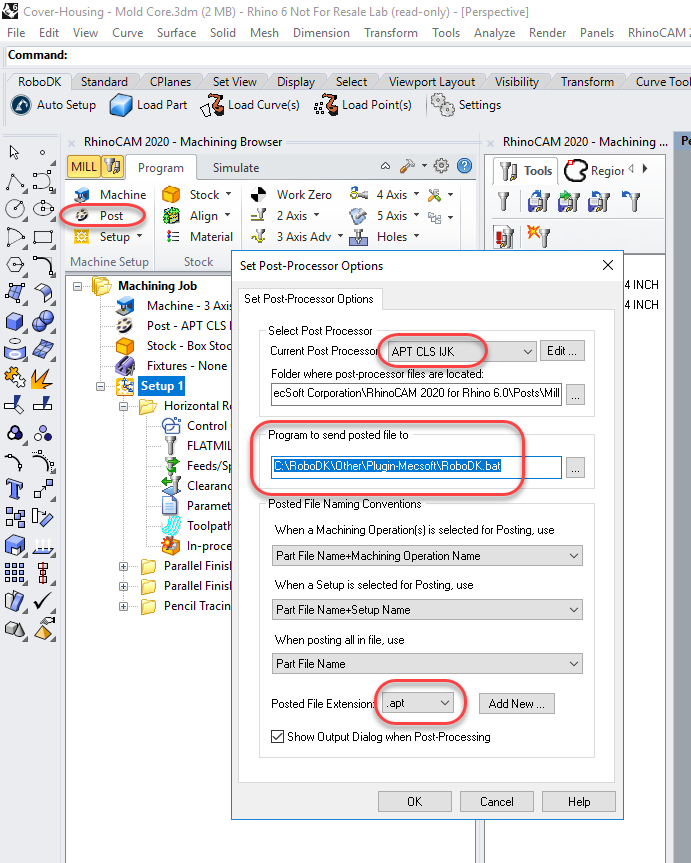

Suivez ces étapes pour configurer automatiquement votre projet d'usinage robotisé à partir de RhinoCAM :

1.Sélectionnez l'onglet Programme dans le navigateur d'usinage RhinoCAM.

2.Sélectionnez un poste

3.Réglez le post-processeur sur APT CLS IJK

4.Définissez le programme auquel envoyer le fichier posté :
C:\RoboDK\Other\Plugin-MecSoft\RoboDK.bat

5.Sélectionnez OK

Plugin Mecsoft - Image 2

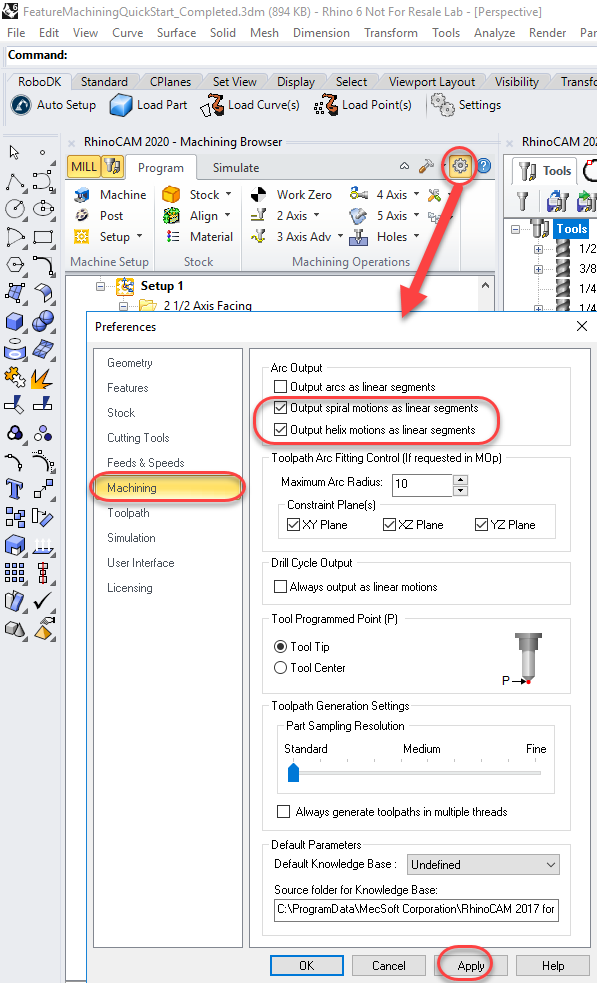

Vous devez également générer des hélices et des spirales en tant que mouvements linéaires (et non en tant que commande Helix). Les commandes Helix ne sont pas prises en charge par les robots industriels. Vous devez suivre les étapes suivantes pour modifier ce paramètre :

1.Sélectionnez le bouton Préférences FAO (comme indiqué dans l'image suivante).

2.Sélectionnez l'onglet Usinage

3.Cochez Générer les mouvements en spirale sous forme de segments linéaires.

4.Cochez Générer les mouvements en hélice sous forme de segments linéaires.

Plugin Mecsoft - Image 3

Flux de travail

Cette section décrit le comportement par défaut de RoboDK lorsque vous envoyez un parcours d'usinage à RoboDK (comme décrit dans la section précédente).

L'envoi d'un programme d'usinage à RoboDK crée automatiquement un nouveau projet utilisant une cellule par défaut prête pour l'usinage robotisé. La cellule comprend un robot, un outil et un système de coordonnées/référence qui représente la référence d'usinage du robot.

Si vous avez déjà une station RoboDK ouverte, elle utilisera le projet RoboDK existant sans modifier le robot, l'outil ou le système de coordonnées.

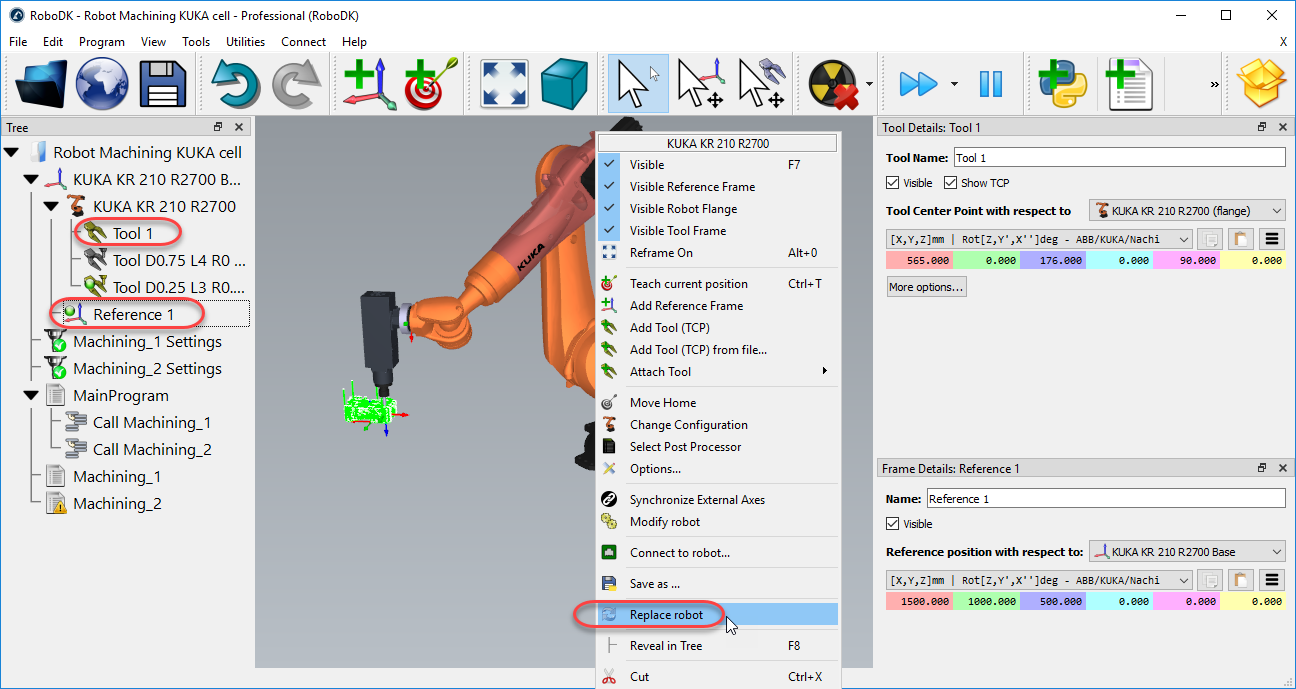

Vous pouvez facilement changer de robot, modifier l'outil et/ou le repère. À titre d'exemple, suivez les étapes suivantes pour changer de robot :

1.Cliquez sur le robot avec le bouton droit de la souris

2.Sélectionnez Remplacer le robot (comme indiqué dans l'image suivante).

3.Sélectionnez le robot que vous souhaitez utiliser

Le programme d'installation de RoboDK ne fournit que quelques robots par défaut, mais il est possible de télécharger d'autres robots à partir de la bibliothèque en ligne.

Plugin Mecsoft - Image 4

Vous trouverez plus d'informations sur l'ajout d'un outil de robot dans la section Prise en main.

Astuce : Maintenez la touche Alt enfoncée pour déplacer un repère ou un robot.

Enregistrez le projet pour conserver les modifications en sélectionnant Fichier➔ Enregistrer la station (Ctrl+S).

Simuler l'usinage robotisé

Une fois la cellule du robot mise à jour, sélectionnez Utilitaires➔ Mettre à jour le projet d'usinage robotisé (Ctrl+U) pour mettre à jour tous les programmes. Une coche verte s'affiche si les programmes sont réalisables avec les paramètres de cellule actuels. En cas de problème (singularités, limites d'axe ou problèmes de portée), une marque rouge s'affiche.

Double-cliquez sur le projet d'usinage robotisé pour ouvrir les paramètres d'usinage robotisé spécifiques à une opération. Pour plus d'informations sur les paramètres d'usinage robotisé, consultez la section Usinage robotisé.

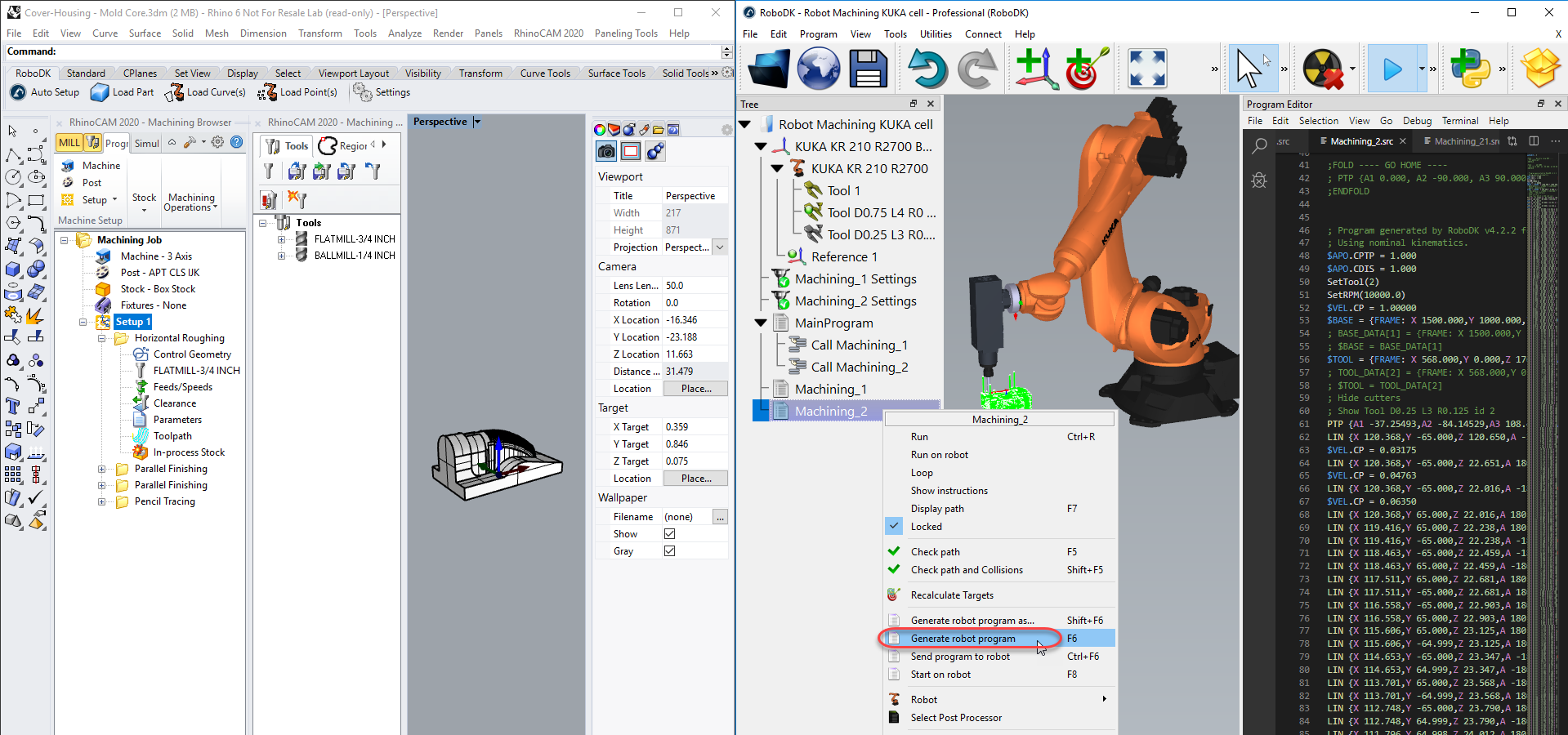

Cliquez avec le bouton droit de la souris sur un programme et sélectionnez Exécuter pour le simuler (ou double-cliquez sur le programme). Vous pouvez également sélectionner Générer un programme de robot (F6) pour générer le programme de robot pour votre contrôleur de robot. Pour plus d'informations sur la génération de programmes de robot, reportez-vous à la section Programmation hors ligne.

Plugin Mecsoft - Image 5

Vous pouvez également cliquer avec le bouton droit de la souris sur un programme et sélectionner Sélectionner le post-processeur pour changer de post-processeur. Vous trouverez plus d'informations sur les post-processeurs dans la section consacrée aux post-processeurs.

Astuce : Vous pouvez également poster le fichier suivant pour créer automatiquement les programmes du robot dans RoboDK et démarrer la simulation : C:\RoboDK\Other\Plugin-MecSoft\RoboDK_Update.bat.

Générer des programmes de robots

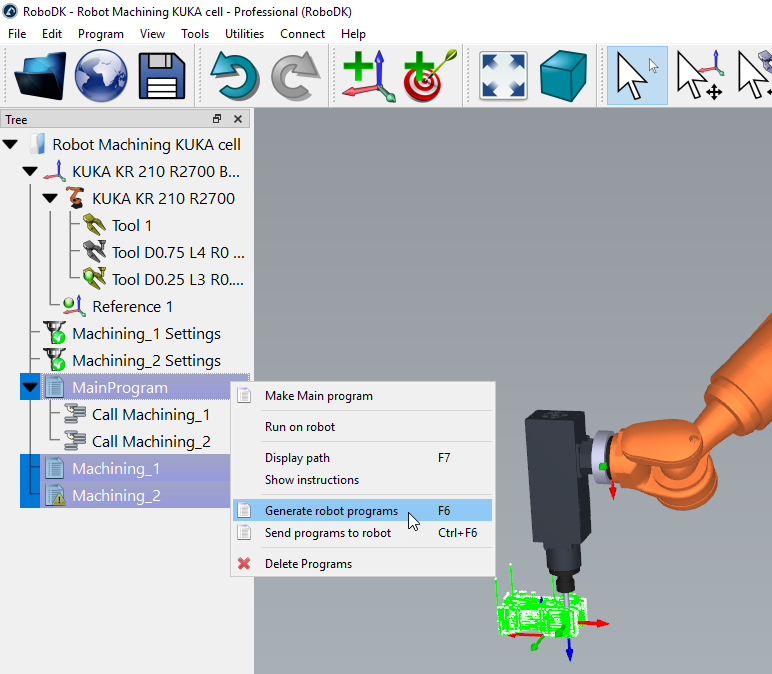

Cliquez avec le bouton droit de la souris sur un programme dans RoboDK et sélectionnez Générer un programme de robot (F6) pour générer les programmes de robot pour l'usinage robotisé.

Astuce : vous pouvez également choisir Sélectionner le post-processeur pour modifier le post-processeur. Vous trouverez plus d'informations à ce sujet dans la section consacrée au post-processeur.

Astuce : À partir du logiciel MecSoft, vous pouvez également effectuer le post-traitement vers le fichier suivant pour générer automatiquement des programmes de robot : C:\RoboDK\Other\Plugin-MecSoft\RoboDK_Export.bat.

Plugin Mecsoft - Image 6

Procédez comme suit dans RoboDK pour modifier l'emplacement de vos programmes de robot enregistrés :

1.Sélectionnez Outils-Options

2.Sélectionnez l'onglet Programme

3.Sélectionnez Set à côté du dossier des programmes du robot

Exemples RhinoCAM

Usinage robotisé à 3 axes avec RhinoCAM

Cet exemple montre comment créer un projet d'usinage robotisé à 3 axes en utilisant RhinoCAM et RoboDK.

Vidéo : Usinage robotisé à 3 axes avec RhinoCAM et RoboDK : https://youtu.be/iJqovzJO0ic.

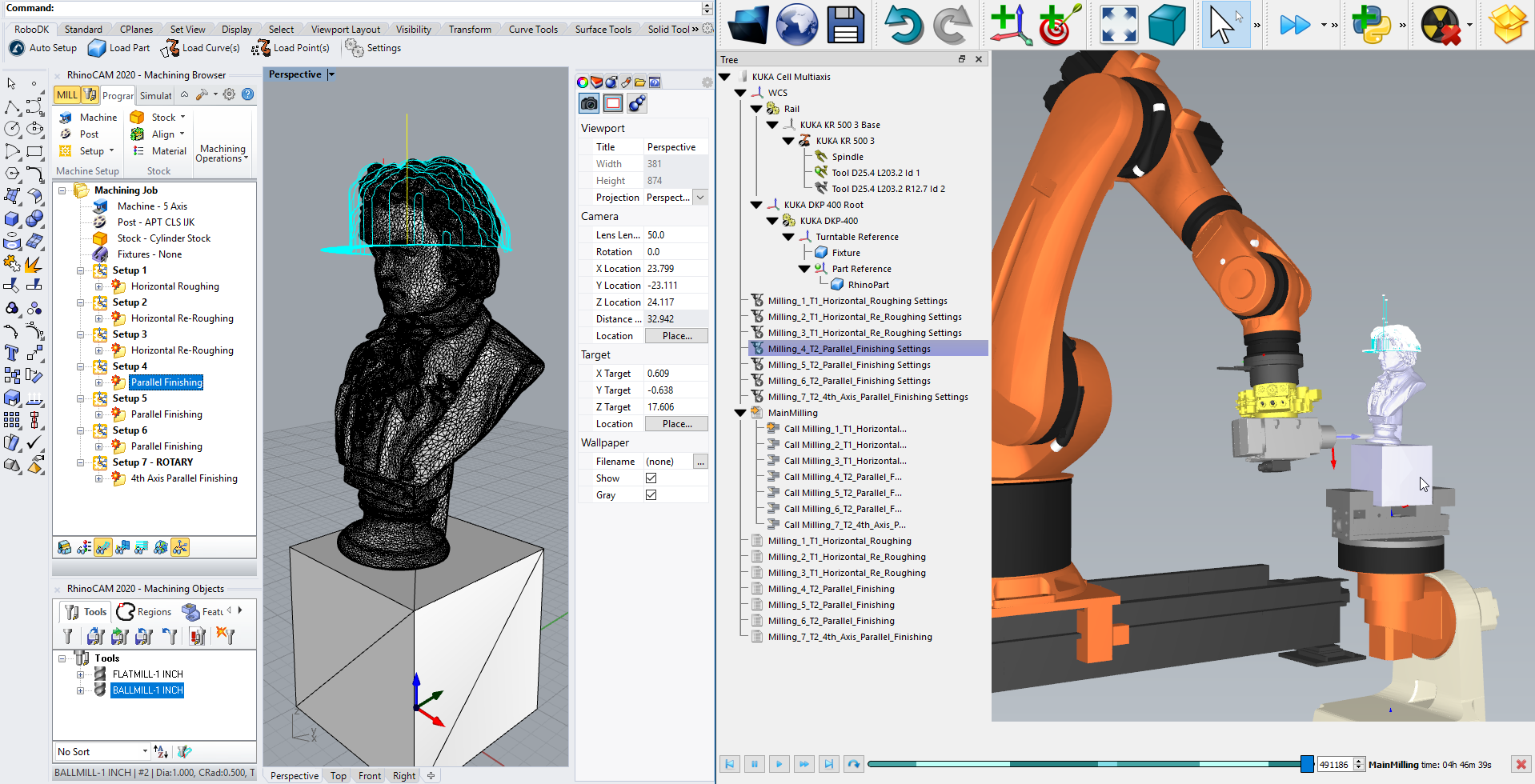

Usinage robotisé 5 axes avec RhinoCAM

Cet exemple montre comment créer un projet d'usinage robotisé à 5 axes pour la sculpture en utilisant RhinoCAM et RoboDK. Ce projet utilise un robot KUKA synchronisé avec un rail linéaire et une table tournante à deux axes (9 axes synchronisés).

Plugin Mecsoft - Image 7

Vidéo : Usinage robotisé d'une sculpture avec MecSoft RhinoCAM : https://youtu.be/G0ncoALOaqM.
