RoboDK TwinTrack

RoboDK TwinTrack vous permet d'imiter et de reproduire facilement les mouvements humains avec un robot pour une automatisation rapide et fiable. Vous pouvez enseigner manuellement à votre robot la trajectoire à suivre de la même manière que vous effectueriez manuellement une opération de fabrication avec vos mains, vous pouvez la suivre et la rejouer avec un robot.

Introduction

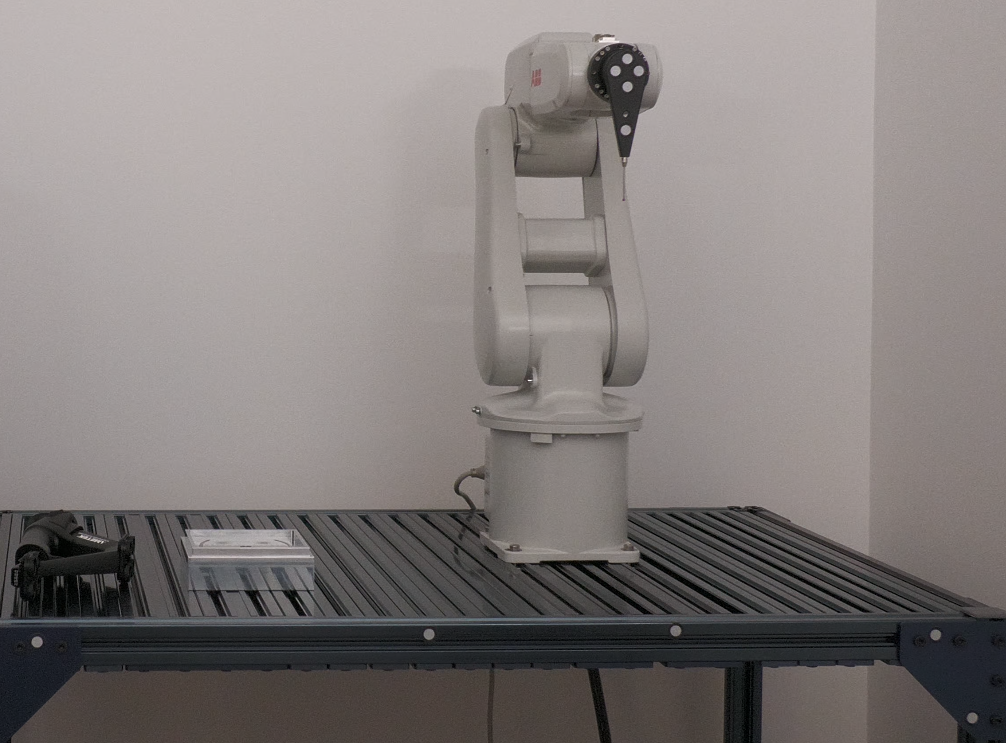

RoboDK TwinTrack offre une façon d'enseigner les robots par démonstration et peut être utilisé pour des applications de fabrication telles que la peinture, le polissage, l'ébavurage, le dosage, le soudage, etc ...

L'un des avantages de l'utilisation d'une méthode d'apprentissage par démonstration telle que TwinTrack est que vous pouvez imiter l'opération de fabrication avec vos mains et que le robot reproduira le même mouvement. Cette méthode de programmation des robots ne nécessite pas l'utilisation de modèles 3D. Elle ne nécessite pas non plus l'utilisation d'un ordinateur par l'opérateur. Cela vous permettra de gagner un temps considérable et de commencer à programmer des robots plus rapidement.

TwinTrack - Image 1

RoboDK TwinTrack nécessite un système de mesure 6D et un palpeur manuel ou un outil de fabrication portatif qui vous permet d'imiter l'opération de fabrication avec vos mains.

RoboDK prend en charge plus de 1000 modèles de robots provenant de plus de 80 fabricants. Cela signifie que vous pouvez programmer n'importe quel bras robotique pris en charge par RoboDK. Vous pouvez également créer vos propres robots et mécanismes.

TwinTrack - Image 2

Avec les outils d'étalonnage TwinTrack et RoboDK, vous pouvez créer des programmes de robot très précis. Avec un bon système de mesure, vous pouvez atteindre une précision de position allant jusqu'à 0,150 mm. Le niveau de précision dépend fortement de la qualité et de la taille du robot. En utilisant les outils d'étalonnage RoboDK, vous pouvez créer avec précision votre jumeau numérique.

Exigences

Il est nécessaire d'installer l'Add-in RoboDK TwinTrack et de disposer d'un système de mesure pris en charge pour utiliser les outils TwinTrack.

Veillez à disposer des éléments suivants :

1.Un ou plusieurs bras de robot industriel.

2.Un système de mesure pris en charge (6 DDL). Les systèmes de mesure pris en charge sont les suivants (seuls les systèmes de qualité métrologique, tels que les laser trackers, conviennent à l'étalonnage de robots) :

a.Laser tracker avec capacité 6 DDL et pilotes RoboDK pris en charge (y compris les trackers Leica et Faro).

b.Creaform C-Track.

c.Système de caméra OptiTrack (il est recommandé d'utiliser 4 PrimeX13 pour une meilleure précision).

d.Trackers HTC Vive ou trackers compatibles Valve/SteamVR.

Important : les trackers HTC Vive ou les stations de base de réalité virtuelle ne sont pas conçus pour la précision. Par conséquent, vous ne devez pas étalonner le robot avec des trackers HTC Vive ou compatibles Valve/SteamVR. Les meilleurs résultats en termes de précision sont obtenus avec des systèmes de métrologie appropriés tels qu'un laser tracker.

1.Le logiciel RoboDK doit être installé et une licence appropriée pour TwinTrack doit être installée.

2.Il est recommandé de disposer de pilotes de robot compatibles avec votre contrôleur de robot si vous souhaitez exécuter des programmes de robot automatiquement. Vous pouvez également utiliser un post-processeur compatible avec votre contrôleur.

3.Installez l'Add-in TwinTrack RoboDK :

a.Téléchargez l'Add-in TwinTrack (fichier .rdkp).

b.Double-cliquez sur le fichier pour installer l'Add-in et l'ouvrir dans RoboDK.

c.Si vous ne voyez pas le menu TwinTrack : sélectionnez Outils➔Gestionnaire d'add-ins et double-cliquez sur TwinTrack pour voir le menu TwinTrack en haut à droite.

Note : les Add-ins de RoboDK nécessitent l'activation du gestionnaire d'add-ins. Ce plug-in devrait être automatiquement chargé lors de l'ouverture du fichier TwinTrack rdkp. Si ce n'est pas le cas, reportez-vous à la documentation du gestionnaire d'add-ins.

TwinTrack - Image 3

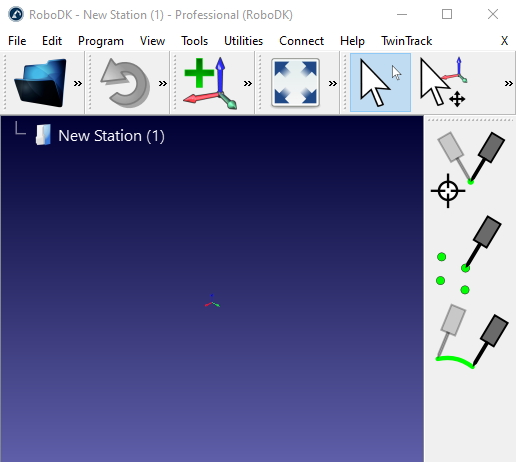

Note : le menu et la barre d'outils de TwinTrack devraient s'afficher automatiquement comme le montre l'image. Vous pouvez afficher ou masquer l'Add-in TwinTrack (ou d'autres add-ins) en sélectionnant Outils➔Gestionnaire d'add-ins et en double-cliquant sur la balise Enabled (Activé) de l'add-in.

Configuration avec les trackers SteamVR et HTC Vive

Cette section vous guide à travers les étapes de configuration de SteamVR. Vous pouvez utiliser un outil personnalisé avec un tracker pour imiter vos opérations de fabrication avec votre main afin que votre robot puisse reproduire le même mouvement.

RoboDK TwinTrack prend en charge les systèmes de réalité virtuelle et tous les trackers pris en charge par SteamVR, y compris les trackers HTC Vive de v1 à v3.

TwinTrack - Image 4

Suivez ces étapes pour configurer votre système SteamVR pour TwinTrack :

1.Installez Steam si vous ne l'avez pas encore fait, vous devrez peut-être créer un compte sur Steam.

2.Installez SteamVR, il s'agit d'une extension Steam qui ajoute la prise en charge de la réalité virtuelle et du suivi 6D.

3.Si vous n'avez pas de casque de réalité virtuelle ou si vous n'en avez pas besoin, vous pouvez vous en passer en suivant les étapes suivantes :

a.Modifiez le fichier suivant à l'aide d'un éditeur de texte :
C:\NProgram Files (x86)\NSteam\NSteamapps\Ncommon\NSteamVR\Npilotes\Nullité\Nressources\Nparamètres
default.vrsettings
Et définissez :
"enable" : true, (la valeur par défaut est false)

b.Modifiez le fichier suivant à l'aide d'un éditeur de texte :
C:\Program Files (x86)\Steam\steamapps\common\SteamVR\resources\settings\
default.vrsettings
Et définissez :
"requireHmd" : false,   (la valeur par défaut est true)
"forcedDriver" : "null",    (la valeur par défaut est un "" vide)
"activateMultipleDrivers" : true,     (default is false)
Fermez SteamVR et ouvrez-le à nouveau.

4.Ouvrez SteamVR et suivez les instructions pour configurer votre système. Vous pouvez accepter tous les paramètres par défaut si vous n'utilisez pas de casque VR.

5.Appariez un tracker en tant que sonde :

a.Maintenez le bouton d'alimentation du tracker enfoncé pendant 2 secondes pour l'allumer (le voyant du tracker doit devenir bleu si le tracker n'est pas apparié).

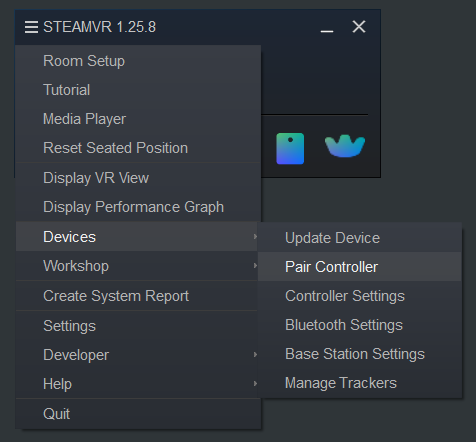

b.Ouvrez le menu➔ Devices➔ Pair Controller

c.Sélectionnez l'option : HTC ViveTracker. Le tracker devrait être apparié automatiquement et le voyant du tracker devrait devenir vert.
Pour supprimer le lien, vous pouvez maintenir le bouton d'alimentation pendant 2 secondes et le voyant doit devenir bleu (il peut clignoter).

Important : vous avez besoin d'un récepteur radio USB branché pour chaque tracker que vous souhaitez suivre.

TwinTrack - Image 5

6.Définissez le rôle du tracker comme Tenu en main.

a.Sélectionnez le menu SteamVR➔ Paramètres

b.Sélectionnez les contrôleurs

c.Sélectionnez Gérer les trackers

TwinTrack - Image 6

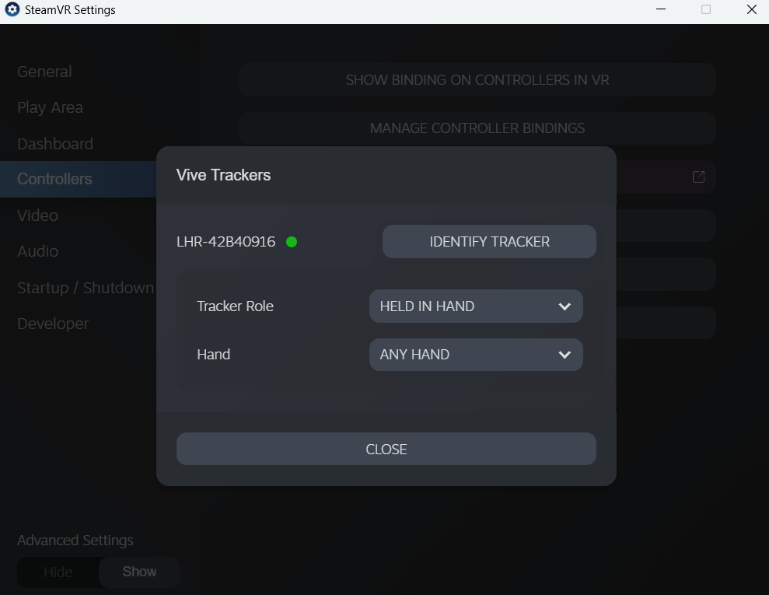

d.Définissez le rôle du tracker➔ Tenu en main

e.Réglez sur Toute main (par défaut)

TwinTrack - Image 7

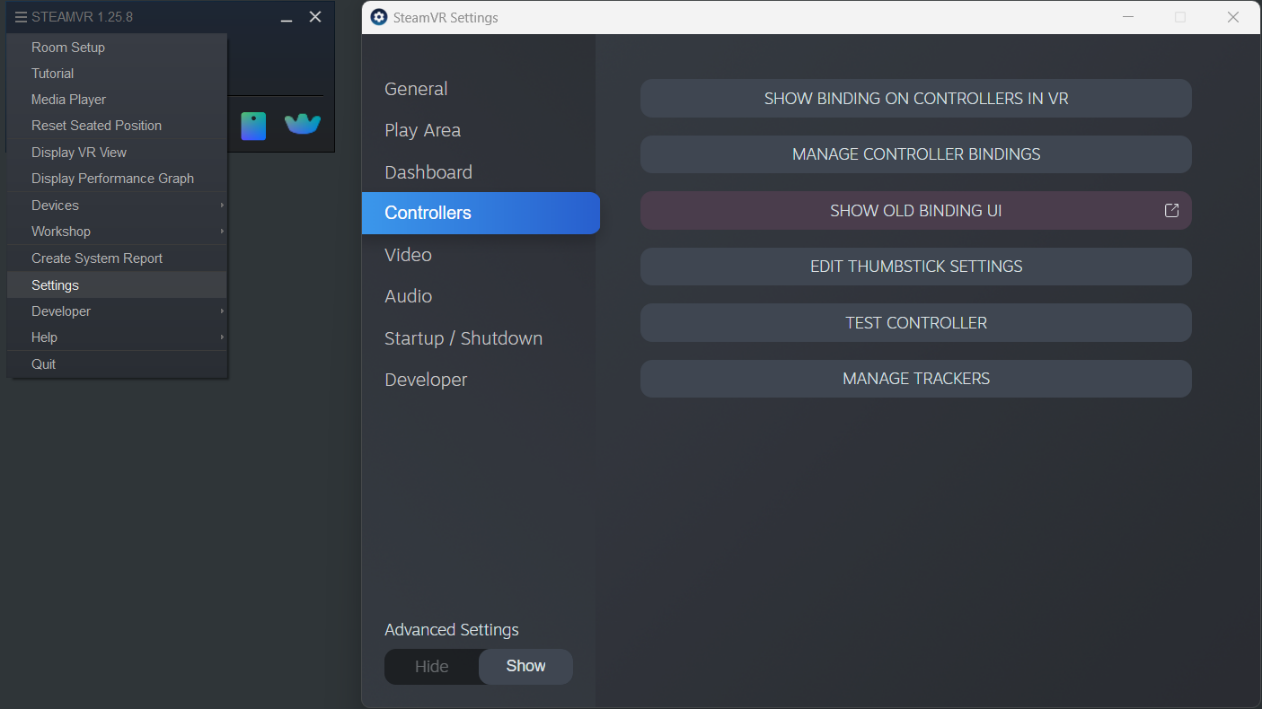

7.Personnalisez les liaisons de votre contrôleur :

a.Sélectionnez SteamVR➔ Paramètres

b.Régler les paramètres avancés➔ Show

c.Sélectionnez les contrôleurs

d.Sélectionnez Show Old Bindings UI

e.Sélectionnez RoboDK

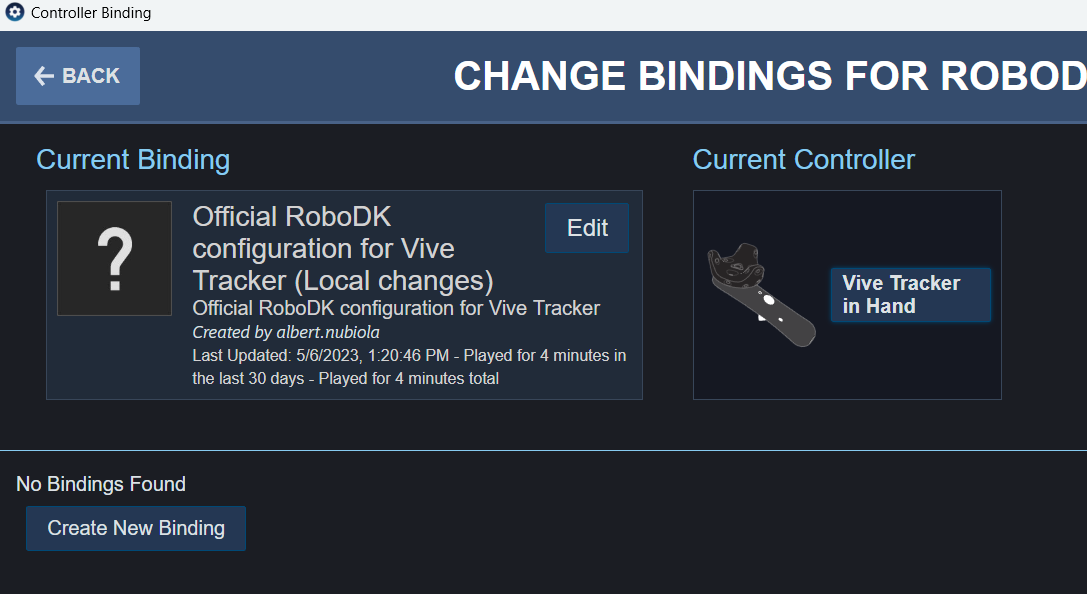

f.Sélectionnez le contrôleur actuel et réglez-le sur Vive Tracker in Hand (sauf s'il était déjà réglé).

g.Sélectionnez Éditer dans la liaison actuelle

TwinTrack - Image 8

h.Vous devriez voir les liaisons par défaut pour le tracker.

TwinTrack - Image 9

Configuration

Pour utiliser le système TwinTrack, vous devez charger votre robot dans RoboDK et vous connecter au robot et au système de mesure. Nous pouvons éventuellement modéliser la cellule en ajoutant les modèles 3D des objets et des outils. Cela permettra d'éviter les collisions.

8.Chargez le robot :

a.Sélectionnez File (Fichier)➔ Open online library (Ouvrir la bibliothèque en ligne). La bibliothèque en ligne apparaît dans RoboDK.

b.Utilisez les filtres pour trouver votre robot.

c.Sélectionnez Télécharger pour charger automatiquement le robot dans votre station RoboDK.

d.Vous pouvez également télécharger le fichier du robot directement à partir de la bibliothèque en ligne et ouvrir le fichier avec RoboDK (fichier .robot).

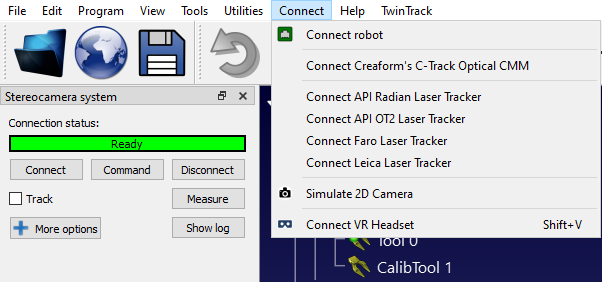

9.Connectez le système de mesure :

a.Connectez le système de mesure à votre ordinateur.

b.Sélectionnez Connecter et connectez-vous à votre système de mesure. Assurez-vous que le logiciel requis est également installé. Il se peut que vous deviez saisir l'IP du tracker en fonction du système de mesure que vous utilisez.

TwinTrack - Image 10

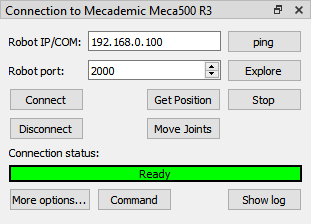

10.Connectez le robot :

a.Sélectionnez Connecter➔ Connecter le robot.

b.Saisissez l'IP et le port du robot.

c.Sélectionnez Connecter.

TwinTrack - Image 11

Étalonnage du système

Cette section vous guidera dans l'étalonnage du palpeur et, éventuellement, de votre robot, et vous expliquera comment faire correspondre le système de mesure à votre configuration réelle.

Ces étapes ne doivent être réalisées qu'une seule fois, mais elles sont importantes pour obtenir des résultats précis.

Si votre système de mesure n'est pas assez précis pour étalonner un robot (comme les traceurs HTC Vive), vous devez ignorer l'étape d'étalonnage du robot. Veillez toutefois à suivre les étapes de la section Configuration pour la programmation hors ligne.

Étalonnage du robot

Cette section décrit comment étalonner automatiquement votre robot à l'aide de RoboDK TwinTrack et de votre système de mesure. L'étalonnage du robot vous permet d'améliorer la précision du robot jusqu'à 0,150 mm lorsque vous générez des programmes hors ligne ou en utilisant les outils d'apprentissage par démonstration TwinTrack dans RoboDK (le niveau de précision dépend fortement de la qualité et de la taille du robot).

Il est recommandé d'effectuer l'étalonnage du robot après la construction de votre cellule robotisée ou après avoir apporté des modifications importantes (comme le changement de la charge utile de votre outil). Cela permet d'obtenir la meilleure précision possible.

Avant de commencer l'étalonnage, vous pouvez modéliser votre cellule dans RoboDK pour éviter automatiquement les collisions. Vous pouvez utiliser des géométries de base telles que des plans ou des cubes pour éviter les zones indésirables. Vous pouvez également limiter l'espace des articulations du robot.

Vous pouvez sélectionner TwinTrack➔ Calibrer le robot pour lancer la procédure d'étalonnage du robot.

TwinTrack - Image 12

Cette opération vous guidera dans l'étalonnage du robot, y compris la génération automatique de points pour l'étalonnage et la validation. RoboDK peut générer automatiquement des points visibles par le tracker.

La procédure d'étalonnage du robot nécessite la prise d'environ 200 mesures. La procédure commence par des mesures autour de la position home du robot.

Une fois que la configuration est prête et que la communication avec le robot est correctement établie, la procédure d'étalonnage devrait prendre de 15 à 30 minutes.

Le système ne nécessite pas de dispositifs ou d'accessoires spéciaux ; il suit simplement la position de l'outil par rapport à la référence du tracker.

Il n'y a pas de problème si vous manquez des mesures parce que les cibles ne sont pas visibles.

Note : Reportez-vous à la procédure d'étalonnage du robot pour plus de détails sur la façon d'étalonner votre robot.

Étalonnage du palpeur

Il est important d'étalonner correctement la pointe de votre palpeur et de s'assurer qu'elle est précise dans les limites des tolérances souhaitées.

L'étalonnage de la pointe du palpeur s'effectue en déplaçant la pointe autour d'un point statique.

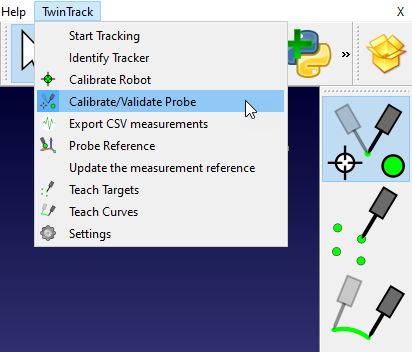

Sélectionnez TwinTrack➔ Calibrer/Valider Probe Tip pour lancer l'étalonnage de l'outil.

TwinTrack - Image 13

Dans ce cas, comme nous utilisons le HandyProbe de Creaform, vous pouvez étalonner le palpeur à l'aide du logiciel VXElements de Creaform et le valider à l'aide de RoboDK.

Pour valider la pointe de votre palpeur, il vous suffit de la déplacer autour d'un point statique et RoboDK affichera la précision.

Note : certains palpeurs tels que le Creaform HandPROBE ou le Leica T-Probe peuvent fournir un palpeur virtuel à l'extrémité de l'outil et il n'est pas nécessaire de les étalonner.

Configuration pour la programmation hors ligne

Cette section vous guide dans la procédure permettant de faire correspondre le système de mesure réel à votre simulation hors ligne. Cela vous permet de créer un jumeau numérique qui partage un repère commun entre votre simulation et la configuration réelle.

Vous pouvez utiliser les fonctions d'apprentissage par démonstration de TwinTrack sans robot calibré, voire sans robot réel. Cela signifie que vous pouvez simuler et programmer votre robot hors ligne uniquement avec votre système de mesure avant d'avoir accès au robot réel.

Vous avez simplement besoin d'une pièce avec un système de coordonnées bien défini que vous pouvez utiliser comme référence. La référence doit être la même hors ligne et dans la configuration réelle.

Une fois que le système de mesure et votre pièce sont prêts (réels ou simulés), vous pouvez suivre les étapes suivantes pour définir le système de coordonnées de votre dispositif de mesure :

1.Définissez le système de coordonnées de la pièce avec votre robot réel à l'aide de l'option Définir Repère du menu Utilitaires. Si vous ne disposez pas d'un robot réel, utilisez une position approximative du système de coordonnées dans votre simulation RoboDK. Vous pourrez répéter cette procédure ultérieurement avec une configuration réelle.

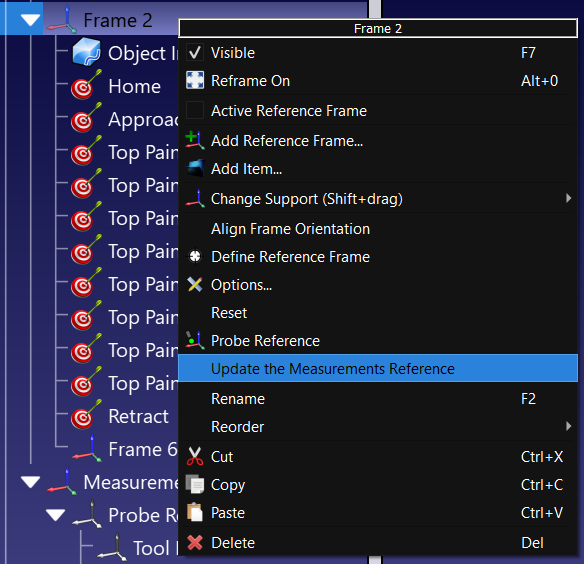

2.Cliquez avec le bouton droit de la souris sur le système de coordonnées de votre pièce (ou sur le système de coordonnées auquel le gabarit/montage est attaché).

3.Sélectionnez Mettre à jour la référence des mesures.

4.Suivez les instructions à l'écran pour apprendre 3 points de votre pièce réelle à l'aide du palpeur. Ces 3 points définissent le système de coordonnées dans le bon ordre : l'origine, un point sur X+ et un point sur Y+.

TwinTrack - Image 14

Le système de mesure sera mis à jour en conséquence et vous pourrez procéder à l'apprentissage de points, de courbes ou d'autres systèmes de coordonnées.

Enseigner les cibles

Avec RoboDK TwinTrack, vous pouvez créer des cibles de robot manuellement en enseignant des points avec votre sonde.

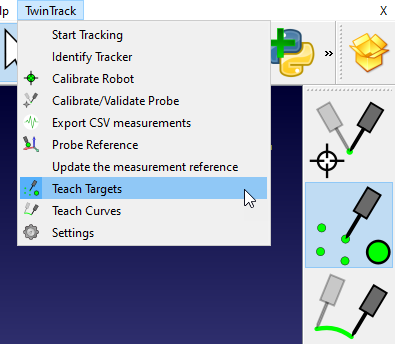

Vous pouvez lancer le mode d'apprentissage des cibles en sélectionnant TwinTrack➔ Enseigner les cibles. Ce bouton est également disponible par défaut dans la barre d'outils de TwinTrack.

TwinTrack - Image 15

RoboDK calcule et affiche la position du robot en temps réel en fonction de la position de votre main. Vous pouvez facilement voir quelles zones sont accessibles à votre robot.

Avec l'option de création de cibles, vous enseignerez une cible à chaque fois que vous appuierez sur un bouton. Une fois que vous souhaitez créer un programme, vous pouvez appuyer sur le deuxième bouton de votre sonde et RoboDK simulera le programme :

●Premier bouton : enseigner les cibles.

●Deuxième bouton : créer et simuler le programme dans RoboDK.

●Maintenez le deuxième bouton enfoncé : exécuter le programme sur le robot.

Enseigner les courbes

Avec RoboDK TwinTrack, vous pouvez créer des parcours ou des courbes de robot manuellement avec votre sonde.

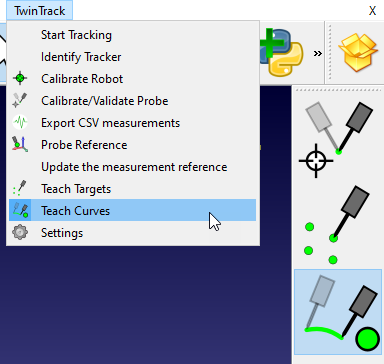

Vous pouvez lancer le mode d'apprentissage des cibles en sélectionnant TwinTrack➔ Enseigner Courbes. Ce bouton est également disponible par défaut dans la barre d'outils de TwinTrack.

TwinTrack - Image 16

RoboDK calcule et affiche la position du robot en temps réel en fonction de la position de votre main. Vous pouvez facilement voir quelles zones sont accessibles à votre robot.

Vous pouvez créer une courbe en maintenant le premier bouton de votre sonde. Une fois que vous souhaitez créer un programme, vous pouvez appuyer sur le deuxième bouton de votre sonde et RoboDK créera et simulera le programme :

●Maintenez le premier bouton enfoncé : enseigner les courbes/les parcours.

●Deuxième bouton : créer et simuler le programme dans RoboDK.

●Maintenez le deuxième bouton enfoncé : exécuter le programme sur le robot.

Note : La vitesse de fonctionnement et d'autres paramètres tels que le modèle de nom du programme peuvent être modifiés en sélectionnant TwinTrack➔ Paramètres.

Enseigner un système de coordonnées

Avec RoboDK TwinTrack, vous pouvez sonder et localiser vos systèmes de coordonnées (ou repères) pour localiser des objets dans l'espace de travail du robot.

Cliquez avec le bouton droit de la souris sur votre système de coordonnées et sélectionnez Probe Reference.

TwinTrack - Image 17

Astuce : Veillez à ajouter un nouveau repère rattaché à la base de votre robot si vous ne disposez pas d'un repère personnalisé (sélectionnez Programme➔ Ajouter Système de Coordonnées).

Vous devez ensuite palper 3 points dans l'ordre suivant :

1.Premier point à l'origine.

2.Deuxième point le long de l'axe X positif.

3.Troisième point sur l'axe Y positif.

En définissant correctement votre système de coordonnées, vous pouvez programmer des robots à distance. Par exemple, si vous disposez d'un système de fixation correctement défini, lorsque vous souhaitez programmer une nouvelle pièce, vous pouvez simplement le faire depuis votre bureau ou votre domicile, sans même avoir à vous trouver à proximité de votre robot.

Enseigner les courbes en mouvement

Vous pouvez créer des courbes, des cibles et des systèmes de coordonnées sur un objet en mouvement si votre système de mesure permet de suivre plusieurs objets en même temps. Vous pouvez le faire en suivant la même procédure que pour un objet statique.

La principale différence réside dans le fait que l'objet en mouvement doit être suivi en temps réel (à l'aide d'un tracker ou de cibles réfléchissantes). Par exemple, si vous utilisez le système de mesure Creaform C-Track, vous devez spécifier le modèle dans la section de référence de la pièce et le lier au système de coordonnées qu'il représente.

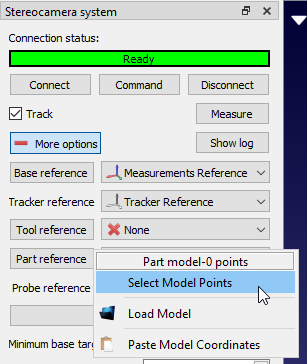

TwinTrack - Image 18

La dépendance correcte des systèmes de coordonnées et des objets doit être définie dans RoboDK afin que vous puissiez définir de nouveaux systèmes de coordonnées par rapport à votre cible mobile.

Cette méthode de programmation des pièces peut ne pas être aussi précise que lorsque les pièces sont statiques.

Paramètres

Cette section décrit les paramètres TwinTrack qui vous permettent de mieux personnaliser le comportement par défaut des actions TwinTrack.

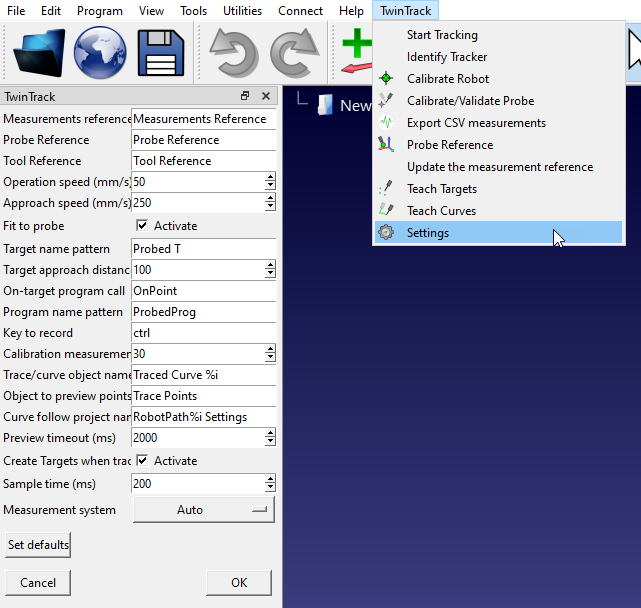

Sélectionnez TwinTrack➔ Paramètres pour ouvrir la fenêtre de paramétrage illustrée dans l'image suivante.

TwinTrack - Image 19

Vous pouvez notamment modifier les noms par défaut utilisés pour afficher l'appareil portatif et les systèmes de référence. Vous pouvez également personnaliser la vitesse d'approche et la distance d'approche.

Astuce : Pour une meilleure précision, vous pouvez augmenter le temps d'échantillonnage à 500 ms ou 1000 ms. Veillez à vous déplacer lentement si vous augmentez le temps d'échantillonnage.

Filtrage des programmes

Une fois le robot étalonné, nous devons nous assurer que nous générons des programmes filtrés ou que nous tenons compte des paramètres étalonnés du robot afin de tirer parti de l'étalonnage du robot.

Pour programmer les robots avec précision après l'étalonnage, il convient de suivre une et une seule des méthodes suivantes :

1.Utilisez RoboDK pour la programmation hors ligne afin de générer des programmes précis (les programmes générés sont déjà filtrés). Il s'agit de l'option de programmation hors ligne recommandée pour obtenir des résultats de précision optimaux.

2.Étalonnez les paramètres du contrôleur du robot (tels que la longueur des liaisons, les paramètres DH-DHM et/ou les paramètres de mastérisation).

Programmation hors ligne précise

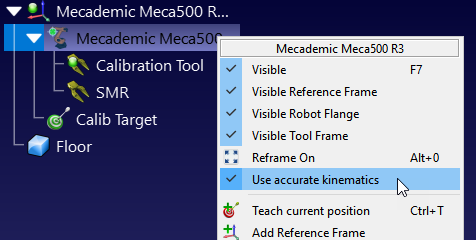

Lorsqu'un robot a été calibré avec RoboDK, nous avons la possibilité d'activer la cinématique précise en cliquant avec le bouton droit de la souris sur le robot et en sélectionnant Utiliser la cinématique précise.

TwinTrack - Image 20

Si la précision est active, nous verrons un point vert, si elle n'est pas active, nous verrons un point rouge.

Il s'agit de l'option recommandée pour obtenir des résultats de précision optimaux. Lorsque l'option de précision du robot est activée dans RoboDK, tous les programmes générés par RoboDK seront automatiquement filtrés. Cela signifie que toutes les coordonnées cartésiennes seront légèrement modifiées pour compenser les erreurs du robot.

C'est l'option la plus appropriée si vous envisagez d'utiliser vos robots pour l'usinage robotisé, de programmer des robots à partir de fichiers NC ou d'utiliser l'un des plugins CAO/FAO pris en charge par RoboDK.

Note : Vous devez vous assurer que le point central de l'outil (CDO) et le repère ont été calibrés et définis dans RoboDK (correspondant aux valeurs de la configuration réelle avant le filtrage).

Calibration des paramètres du robot

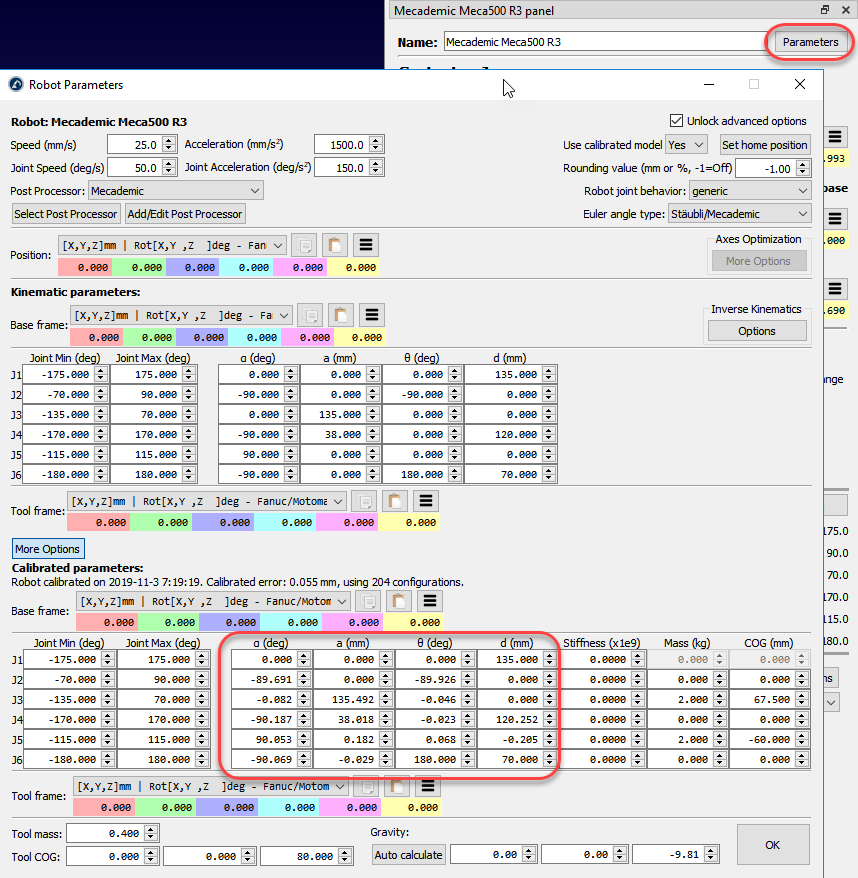

Une fois le robot calibré, vous pouvez accéder aux paramètres calibrés dans le menu Paramètres. Certains contrôleurs de robot permettent de modifier certains paramètres du robot.

Note : RoboDK utilise la convention Denavit-Hartenberg modifiée. Veillez à utiliser tous les paramètres sélectionnés/calibrés.

TwinTrack - Image 21

Système de coordonnées et outil

RoboDK fournit quelques outils pour calibrer les repères et les repères outil. Vous pouvez accéder à ces outils à partir de Utilities➔ Calibrate Reference frame et Utilities➔ Calibrate Tool frame respectivement.

TwinTrack - Image 22

Pour calibrer un repère ou un outil qui n'a pas été calibré automatiquement (également appelé repère utilisateur et CDO respectivement), nous avons besoin de certaines configurations de robot touchant 3 points ou plus, ces configurations de robot peuvent être des valeurs d'articulation ou des coordonnées cartésiennes (avec des données d'orientation dans certains cas). Il est recommandé d'utiliser les valeurs des articulations plutôt que les coordonnées cartésiennes, car il est plus facile de vérifier la configuration réelle du robot dans RoboDK (en copiant-collant les articulations du robot dans l'écran principal de RoboDK).

Important : Lorsque le robot est calibré, il est fortement recommandé d'utiliser les valeurs des articulations plutôt que les coordonnées cartésiennes. Si nous utilisons les valeurs d'articulation, la précision du robot est prise en compte pour enseigner le CDO avec plus de précision.

Étalonnage de l'outil

Sélectionnez Utilities➔ Calibrate tool pour étalonner le CDO à l'aide de RoboDK. Vous pouvez utiliser autant de points que vous le souhaitez, en utilisant différentes orientations. Il est préférable d'utiliser un plus grand nombre de points et des changements d'orientation plus importants car vous obtiendrez une meilleure estimation du CDO ainsi qu'une bonne estimation de l'erreur du CDO.

Calibration du système de coordonnées

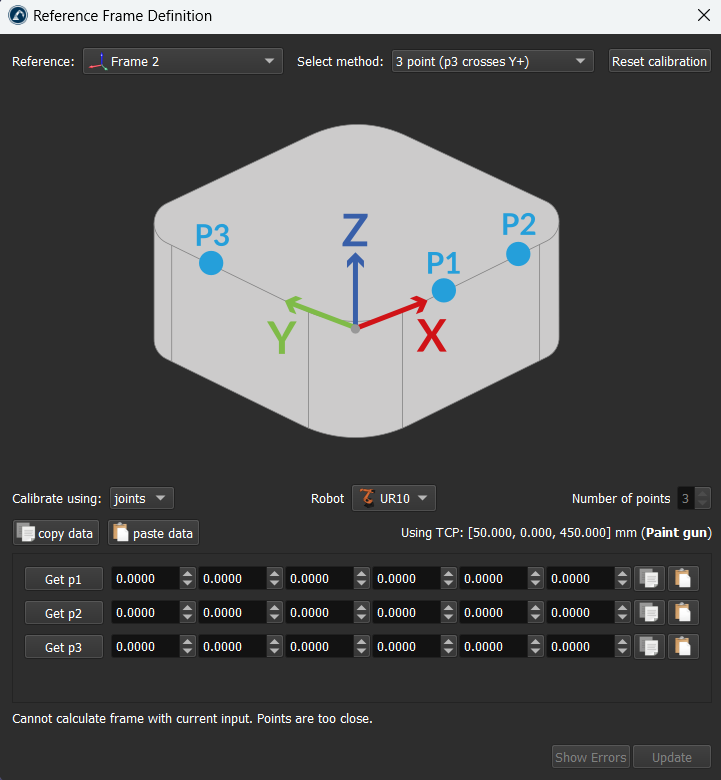

Sélectionnez Utilities➔ Calibrate reference pour étalonner un repère. Il est possible de définir un repère en utilisant différentes méthodes. Dans l'exemple de la figure, un repère est défini par trois points : les points 1 et 2 définissent la direction de l'axe X et le point 3 définit l'axe Y positif.

TwinTrack - Image 23

Important : il est recommandé d'utiliser les cibles d'articulation et d'activer la précision du robot avant d'étalonner le repère, car la précision du bras du robot permet de mieux définir le repère.

Note : Pour plus d'informations sur l'étalonnage du repère, reportez-vous à la section "Conseils".

Sonde TwinTrack personnalisée

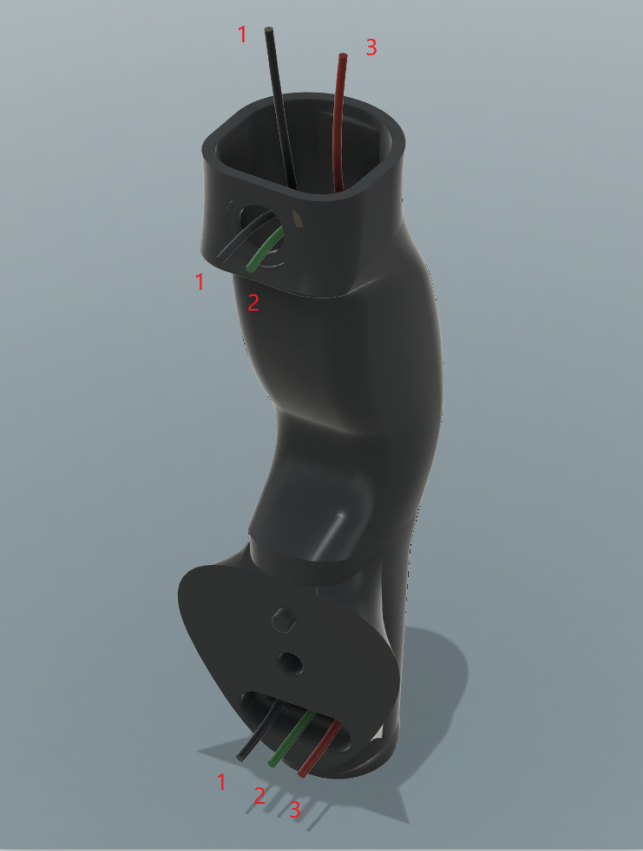

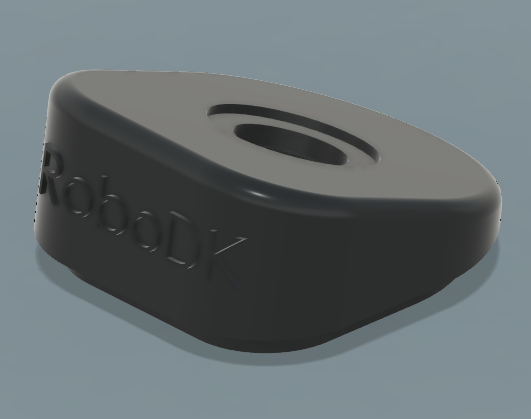

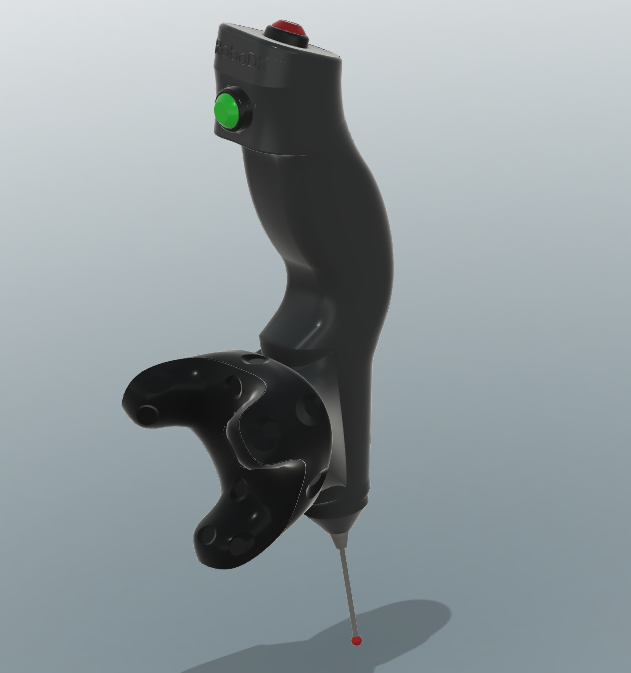

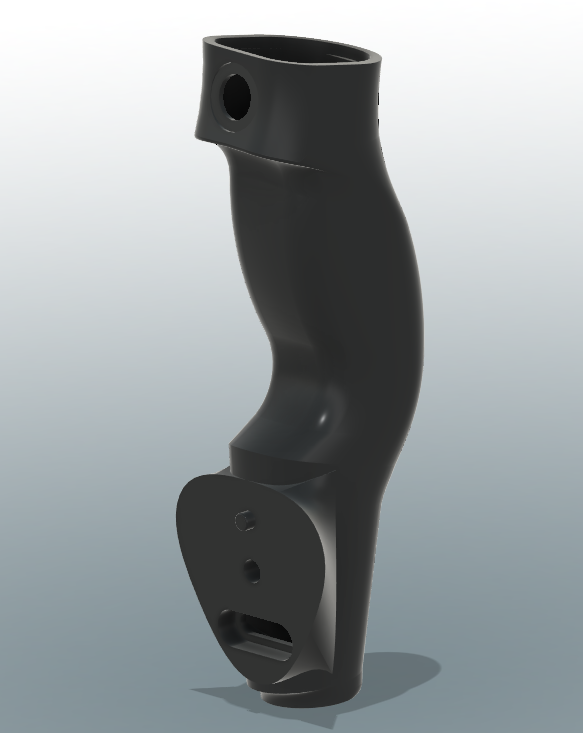

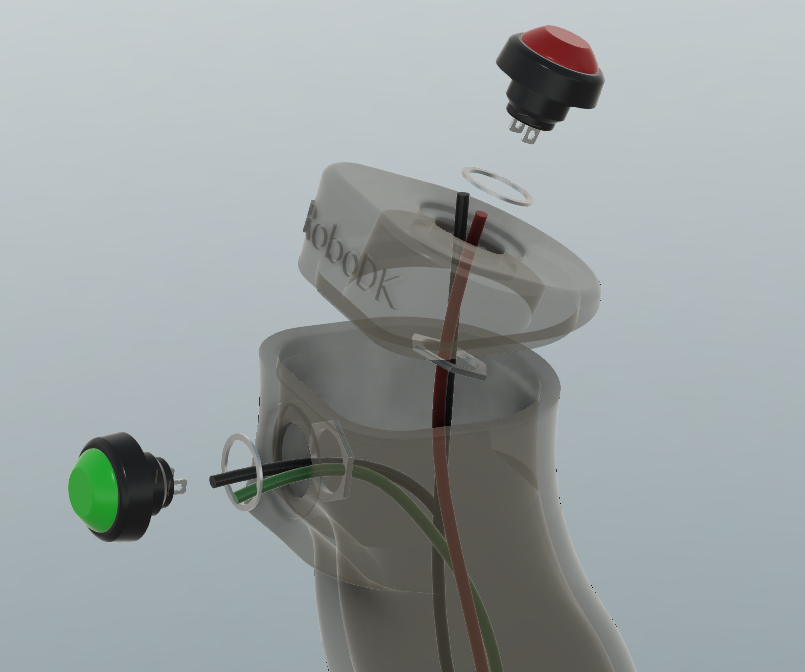

Cette section montre comment vous pouvez construire votre sonde TwinTrack personnalisée pour enseigner aux robots par démonstration. Une sonde personnalisée vous permet de faire en sorte que vos robots imitent les opérations de fabrication enseignées par un humain.

TwinTrack - Image 24

Composants matériels

La liste suivante de composants matériels vous permet de construire une sonde personnalisée à utiliser avec RoboDK TwinTrack.

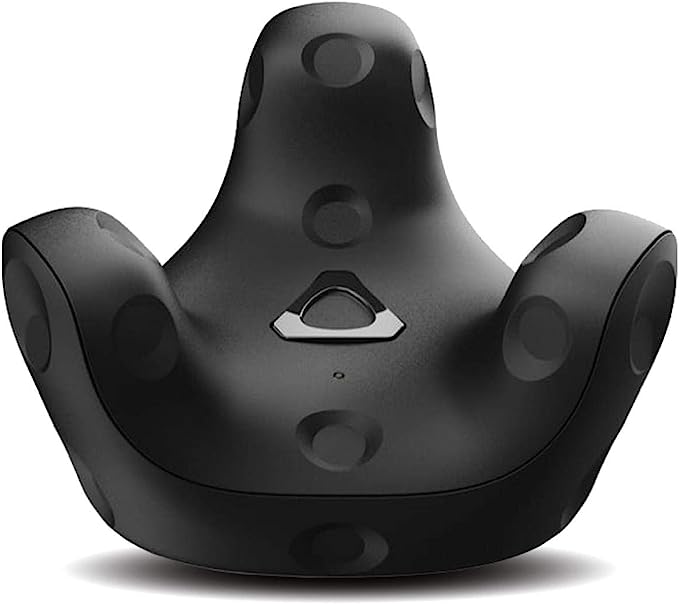

1.Un HTC Vive Tracker (toute version supportée, 3.0 recommandée) : HTC Vive Tracker 3 Sur Amazon. Prix estimé : 200 EUR.

TwinTrack - Image 25

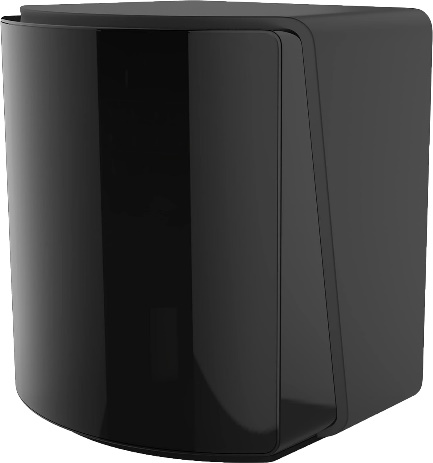

2.Deux stations de base Valve Index. En fait, n'importe quelle version devrait fonctionner tant qu'elle est compatible avec le HTV Vive Tracker correspondant. Stations de base Valve sur Amazon. Prix estimé : 500 EUR pour les deux unités.

TwinTrack - Image 26

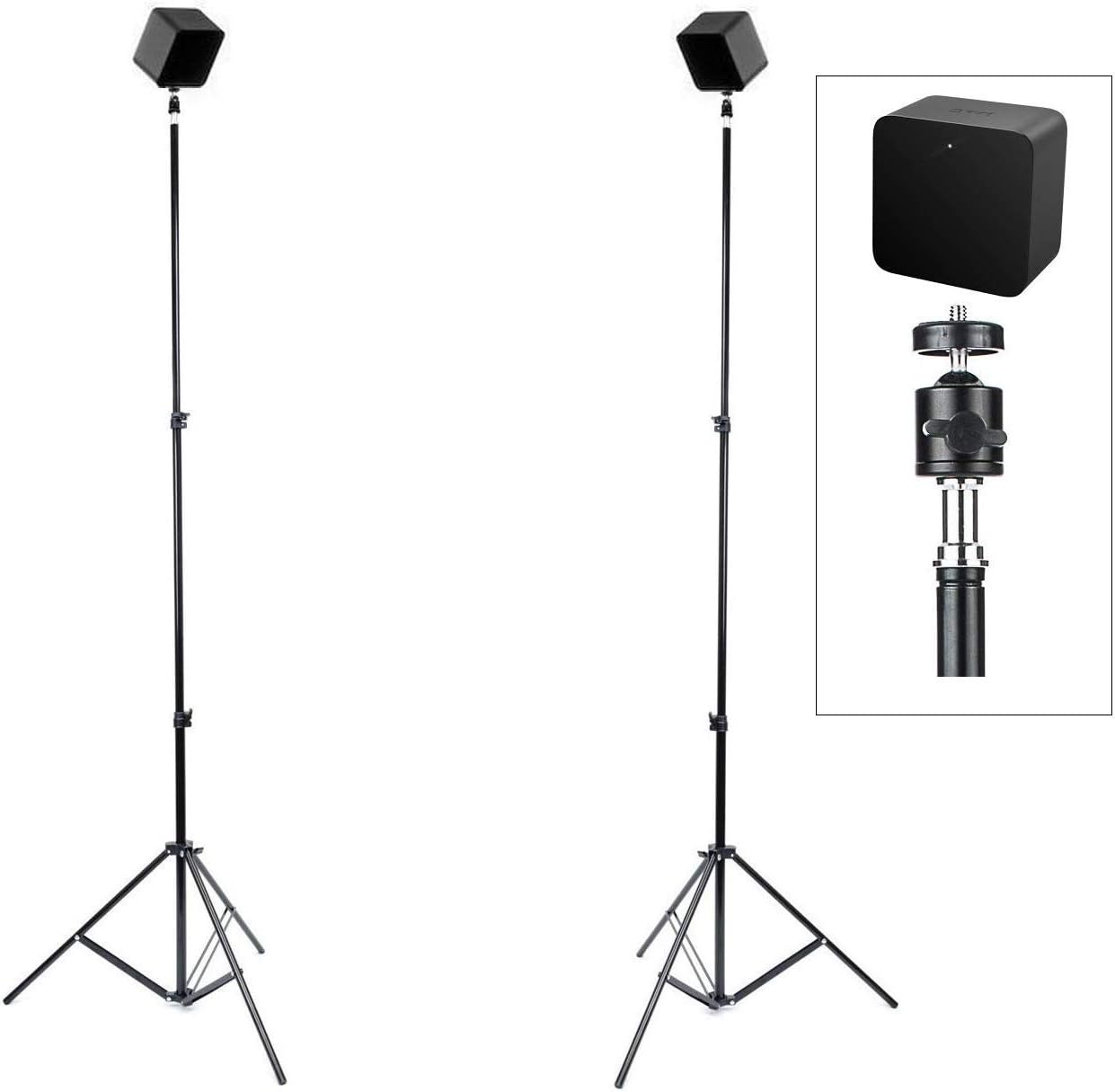

3.Deux trépieds pour les stations de base Valve. Exemple de pièce sur Amazon. Prix estimé : 100 EUR.

TwinTrack - Image 27

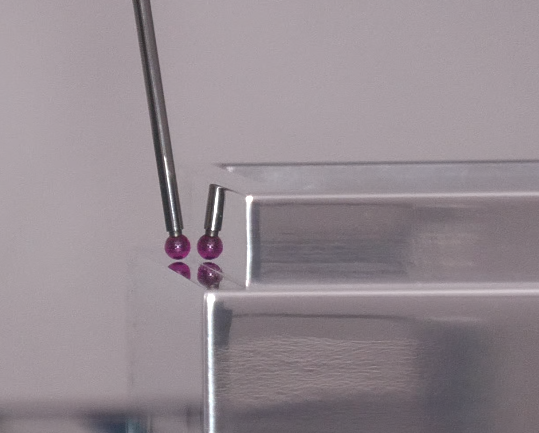

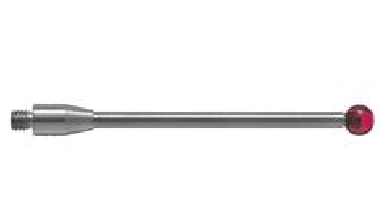

4.Une bille en rubis Renishaw de 40 mm de long et de 4 mm de diamètre. Telle que la A-5003-0060. Prix estimé : 80 EUR.

TwinTrack - Image 28

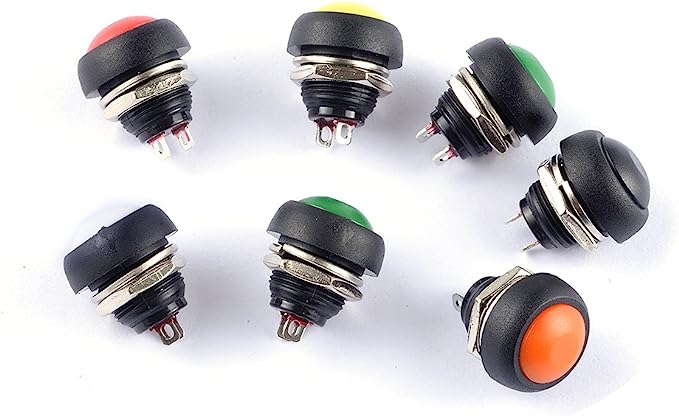

5.Deux boutons-poussoirs, l'un rouge et l'autre vert, d'un diamètre de 12 mm. Le fait d'appuyer sur le bouton permet d'allumer l'appareil (fermeture du circuit), le fait de relâcher le bouton permet d'éteindre l'appareil (ouverture du circuit) : Exemple de produit sur Amazon. Prix estimé : 15 EUR.

TwinTrack - Image 29

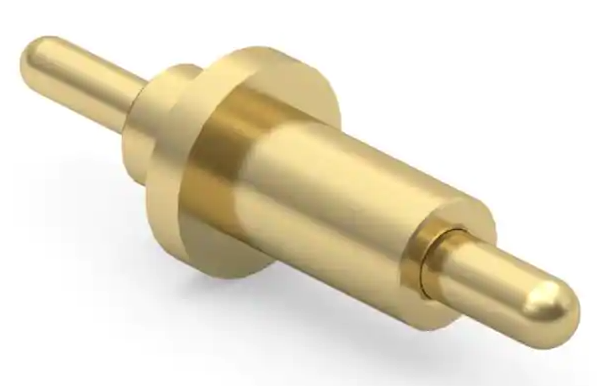

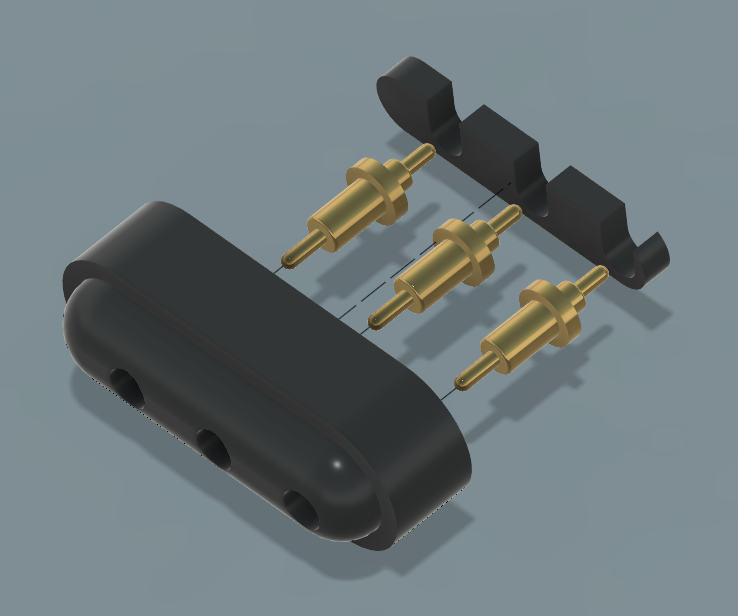

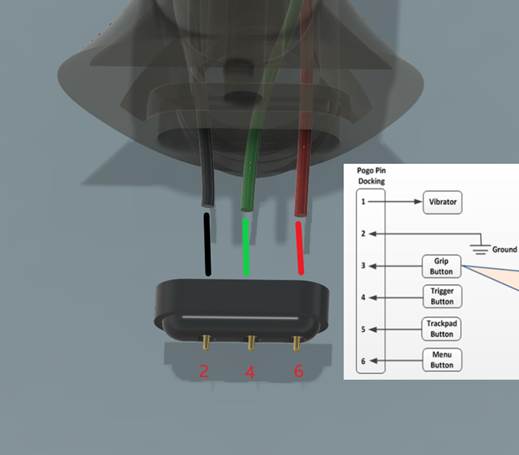

6.Trois pogo pins à ressort 0856-0-15-20-82-14-11-0 (3 unités). Exemple de produit de DigiKey. Prix estimé : 20 EUR.

TwinTrack - Image 30

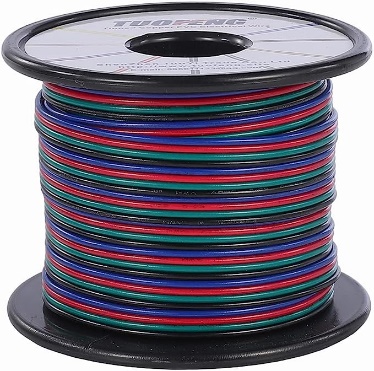

7.Fil électrique pour connecter les interrupteurs (moins de 1m). Exemple de commande sur Amazon. Prix estimé : 25 EUR.

TwinTrack - Image 31

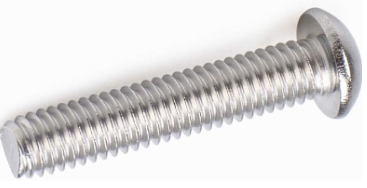

8.Une vis à tête bombée ¼-20 x 1" : Exemple de produit sur Amazon open. Prix estimé : 10 EUR.

TwinTrack - Image 32

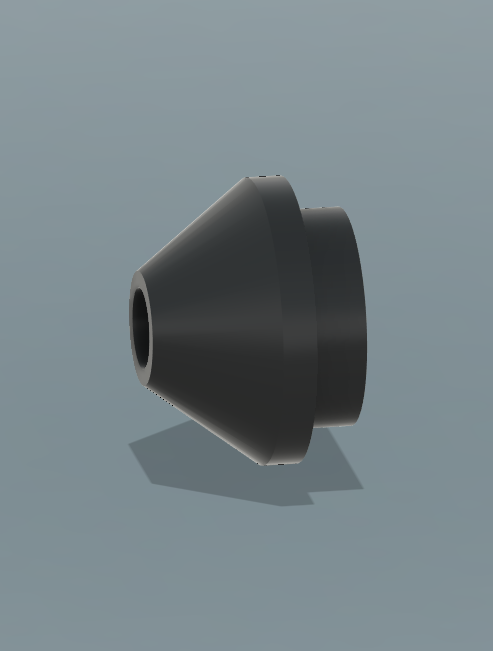

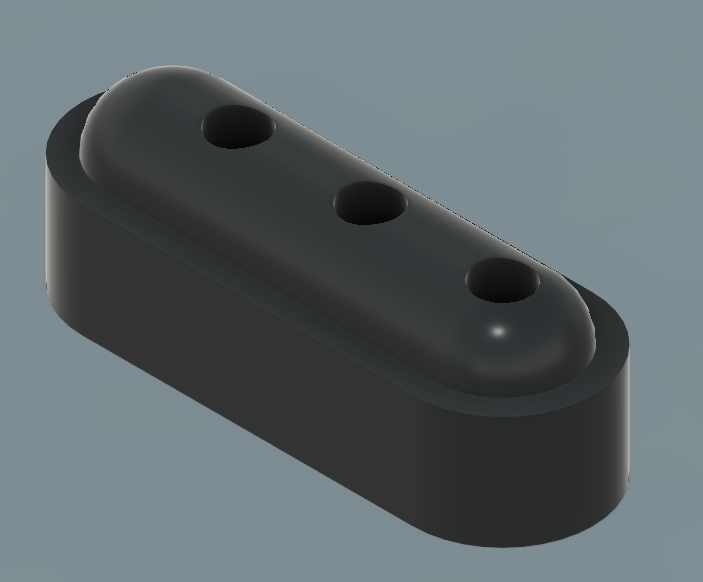

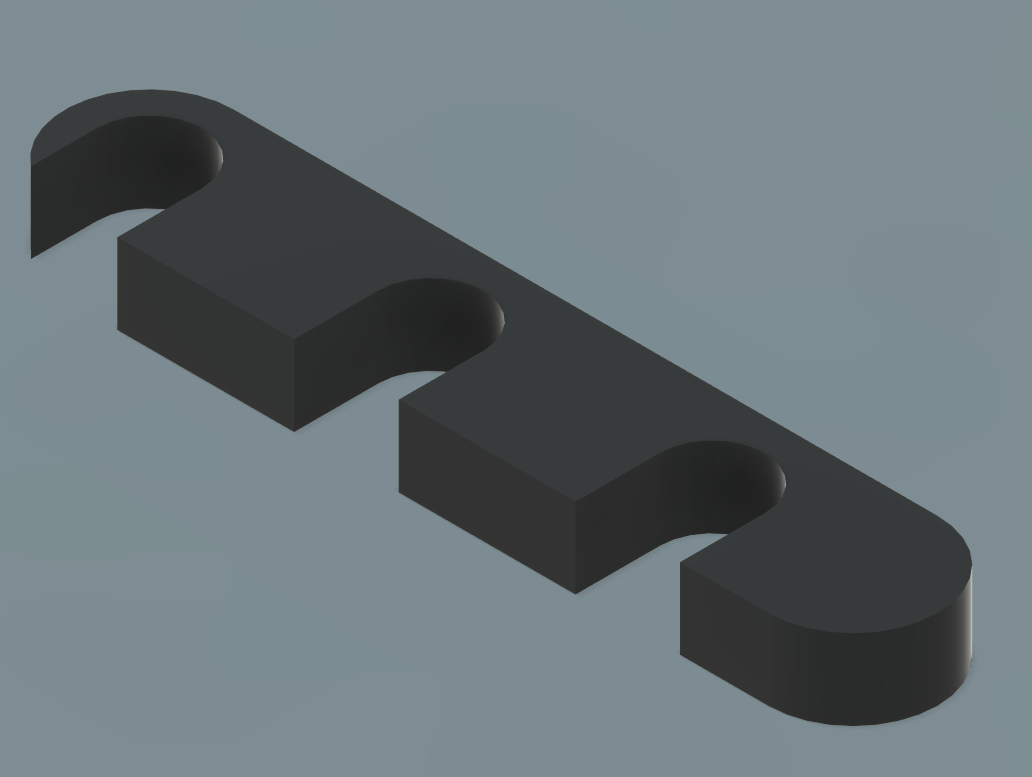

9.Cinq pièces imprimées en 3D, le corps principal, le support de sonde, la sonde supérieure, le connecteur du tracker et le capuchon du connecteur. Vous pouvez télécharger les pièces imprimées en 3D nécessaires à la construction de la sonde TwinTrack ici. Les pièces imprimées en 3D de la sonde TwinTrack sont également disponibles sur GrabCad et Thinginverse.

TwinTrack - Image 33TwinTrack - Image 34

TwinTrack - Image 35TwinTrack - Image 36TwinTrack - Image 37

Assemblage de la sonde

Cette section explique comment vous pouvez assembler la sonde pour RoboDK TwinTrack. Vous aurez besoin des pièces nécessaires pour construire la sonde décrite dans la section précédente. Vous aurez également besoin d'un kit de fer à souder.

Procédez comme suit pour assembler la sonde :

1.Assemblez le connecteur comme suit et collez les pièces imprimées ensemble.

TwinTrack - Image 38

2.Installez les fils à l'intérieur du corps principal et à travers la pièce supérieure, comme indiqué sur l'image suivante. Notez que le fil de terre est connecté aux deux interrupteurs.

TwinTrack - Image 39

3.Connectez les fils aux interrupteurs. Les deux paires de fils doivent passer par les écrous des interrupteurs. Le fil de l'interrupteur rouge doit également passer par la partie supérieure. Vous devez ensuite souder les interrupteurs (dans cet ordre).

Important : N'oubliez pas de passer les écrous des interrupteurs sur les câbles et dans la partie supérieure avant de souder les fils.

TwinTrack - Image 40

4.Soudez le connecteur aux bons fils. Veillez à placer les câbles sur les bons connecteurs.

TwinTrack - Image 41

5.Assemblez le reste de la sonde comme indiqué dans l'image suivante.

TwinTrack - Image 42
