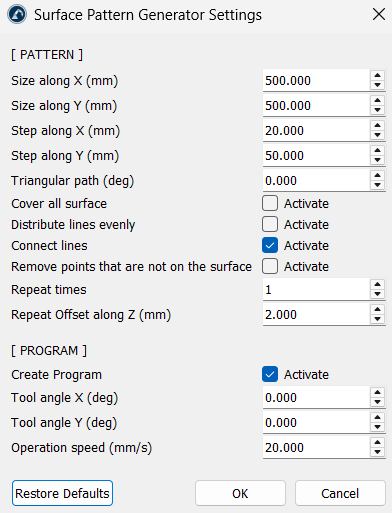

Impostazioni dei parametri

Le configurazioni determinano le modalità di creazione, ridimensionamento e spaziatura del layout di proiezione sulla superficie del pezzo.

Dimensioni del layout del modello

1.Dimensione lungo l’asse X (mm) e Dimensione lungo l’asse Y (mm): controllano i limiti complessivi di larghezza e lunghezza dell’area di proiezione a partire dall’origine del frame sorgente.

2.Passo lungo l’asse X (mm) e Passo lungo l’asse Y (mm): definiscono l’intervallo di risoluzione. Il passo X determina la distanza tra i passaggi paralleli, mentre il passo Y stabilisce la distanza tra i singoli marcatori di calcolo lungo ciascuna linea.

3.Percorso triangolare (gradi): l’impostazione di un angolo maggiore di zero sposta i bordi esterni verso l’interno. Ciò trasforma una griglia rettangolare standard in un modello triangolare pulito e affusolato.

Regole di distribuzione e connessione

1.Copri tutta la superficie: se selezionato, costringe il ciclo di calcolo a estendersi fino ai limiti massimi del contorno, garantendo che nessun bordo rimanga incompleto qualora i passi di dimensionamento non si dividano in modo uniforme.

2.Distribuisci le linee in modo uniforme: se attivata, ridimensiona dinamicamente la distanza tra le linee in modo che ogni passaggio sia perfettamente distanziato nell’area scelta senza lasciare uno spazio irregolare sul bordo finale.

3.Collegare le linee: unisce le singole linee parallele alle loro estremità in un unico percorso a zig-zag ininterrotto, impedendo al robot di sollevarsi e riposizionarsi costantemente tra una fila e l’altra. Questa impostazione è attiva per impostazione predefinita.

4.Rimuovere i punti che non si trovano sulla superficie: questa opzione filtra gli indicatori di calcolo che non coincidono affatto con la geometria del bersaglio. Quando è attiva, le linee che esulano dai bordi o che attraversano ritagli cavi/fori vengono eliminate automaticamente, anziché creare percorsi aerei sospesi.

Offset multipassaggio

1.Numero di ripetizioni: imposta il numero totale di strati di percorso identici da generare.

2.Offset di ripetizione lungo l’asse Z (mm): imposta una distanza di spaziatura verticale per ogni strato aggiuntivo. Ciò crea strati multipassaggio paralleli sovrapposti lungo l’asse Z, il che risulta utile nella programmazione della deposizione di materiale a strati o dei trattamenti superficiali in più fasi.

Integrazione del programma

1.Crea programma: genera automaticamente un programma di movimento funzionale insieme alle linee della geometria grezza. È attivo per impostazione predefinita.

2.Angolo utensile X (gradi) e Angolo utensile Y (gradi): inclina l’angolo di orientamento del TCP del robot rispetto alla normale alla superficie, consentendo angoli fissi dell’ugello o inclinazioni personalizzate della torcia durante l’esecuzione.

3.Velocità operativa (mm/s): inserisce un limite di velocità di traslazione lineare uniforme direttamente nei parametri di movimento.
