Utilizzo

Il componente aggiuntivo Surface Pattern Generator funge da soluzione con un solo clic per generare percorsi utensile del robot utilizzando esclusivamente l’oggetto del pezzo. Segua i passaggi riportati di seguito per utilizzare questo Add-in:

1.Apra il file della stazione e posizioni un frame di bersaglio rivolto verso la superficie del pezzo.

2.Fare clic sull’icona  del generatore di modelli di superficie sulla barra degli strumenti.

3.Selezionare il modello del pezzo di bersaglio nella finestra di dialogo a comparsa (visualizzata solo se nella stazione è presente più di un oggetto).

4.Regolare le dimensioni, gli spazi tra i passi e i pulsanti di attivazione/disattivazione dei collegamenti nel pannello delle impostazioni.

5.Fare clic su OK per eseguire l’elaborazione.

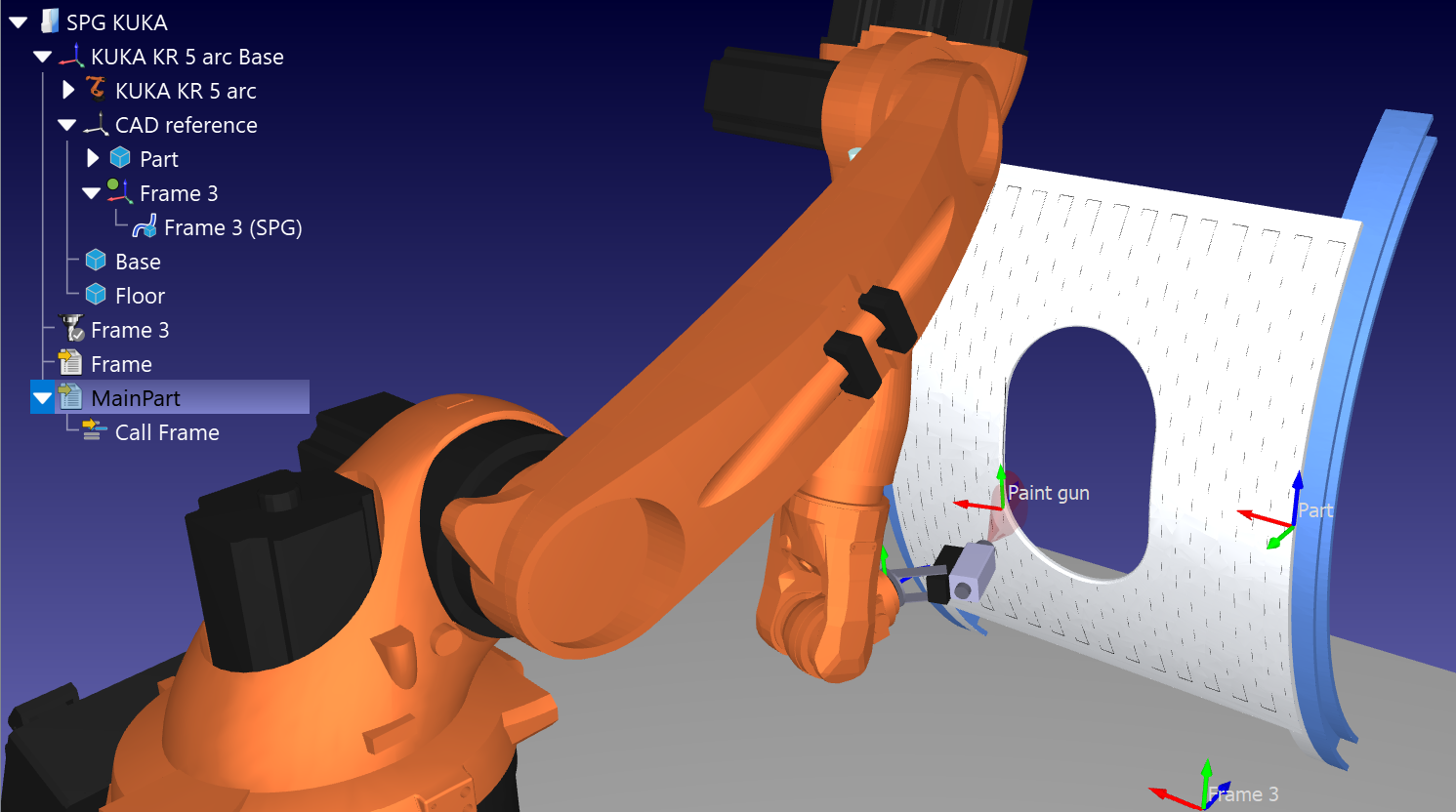

Il componente aggiuntivo genera un oggetto linea geometrico sotto il frame di riferimento aggiunto nel primo passaggio, crea un progetto inseguimento curva, calcola i percorsi utensile e compila automaticamente una sequenza di programma principale.
