Foratura

Il calcolo basato sui punti di foratura è un ciclo di foratura molto semplice. Funziona senza alcuna superficie di fresatura. Le posizioni e gli orientamenti della punta saranno definiti con punti o linee.

Sulla superficie - con punti/linee sulla superficie, l'utente deve selezionare punti/linee posizionati direttamente sulla superficie. L'orientamento dell'asse dell'utensile è determinato dalla normale della superficie.

Punti - Per questo ciclo, l'utente deve selezionare i punti dalla geometria. Il ciclo di foratura inizia dai punti selezionati. L'orientamento deve essere impostato nella scheda di controllo dell'asse dell'utensile.

Linee: per questo ciclo, l'utente deve selezionare le linee dalla geometria. Le linee definiscono la posizione e l'orientamento dell'utensile, nonché la profondità di foratura.

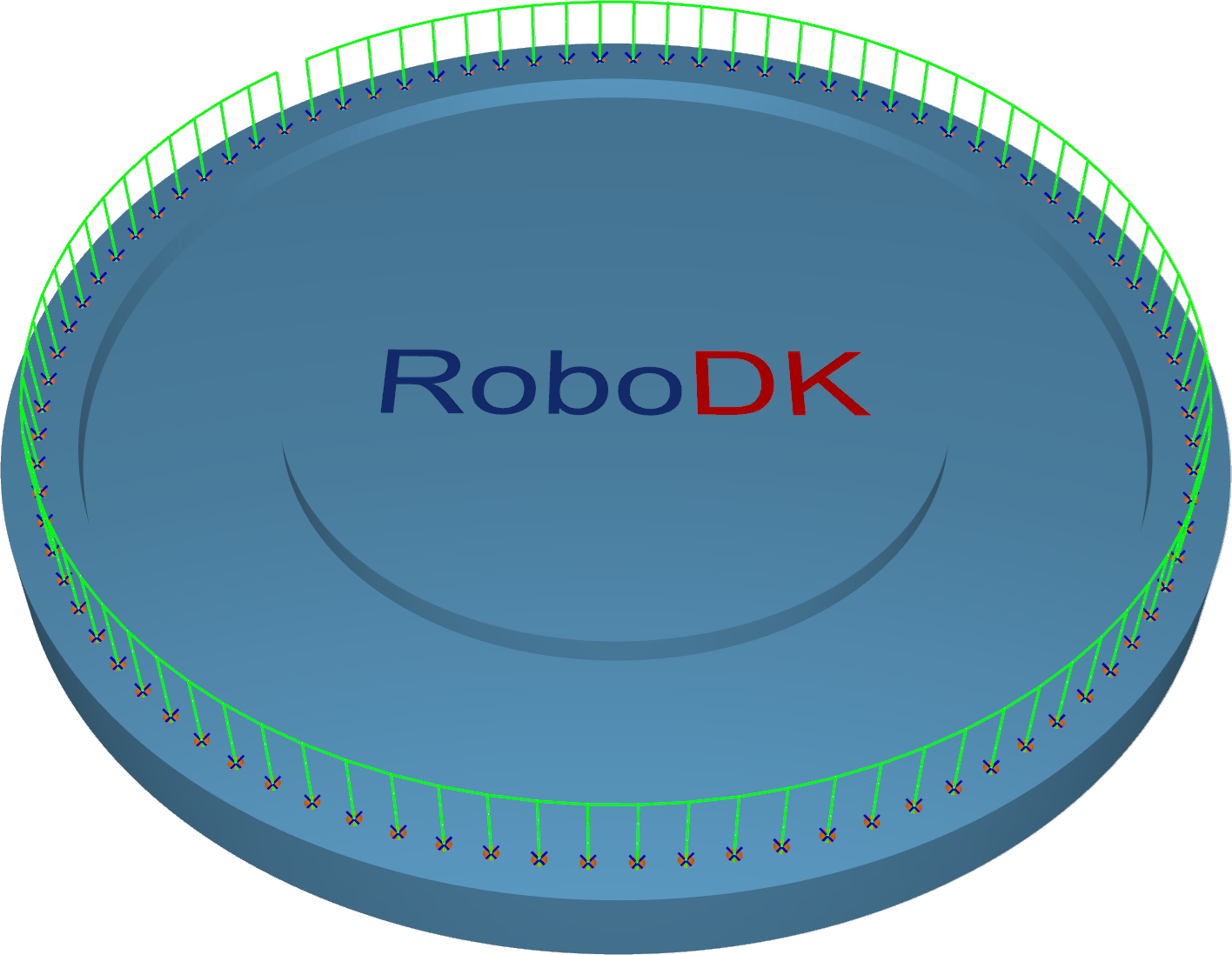

Stazione: CAM-Foratura-Punti.
