CAM

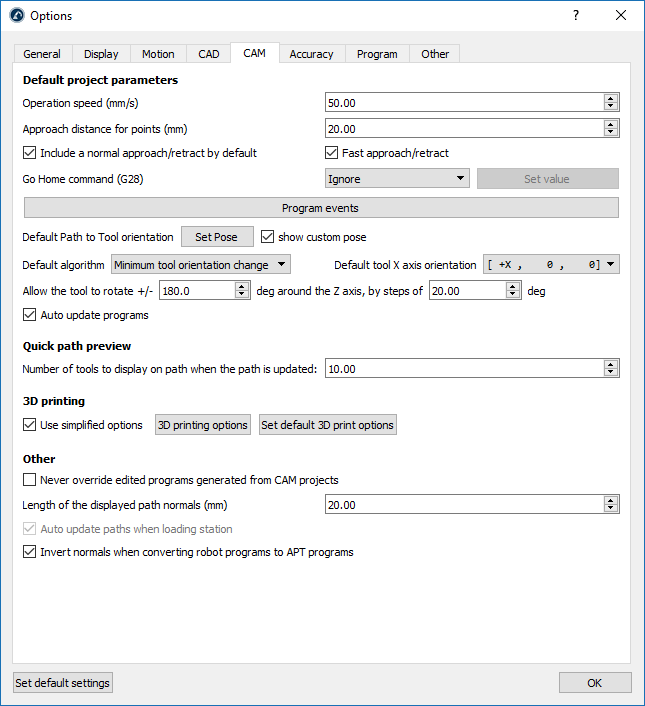

La sezione CAM (computer-aided manufacturing) contiene tutte le opzioni collegate alle operazioni di manifattura tipicamente eseguite da una macchina a controllo numerico (CNC) e come importare un percorso createo utilizzando un software CAM.

La Velocità di Operazione è la velocità di default utilizzata nelle operazioni di progetti di inseguimento curve e punti, disponibile nel menu Utilità

La Distanza di approcio per punti è la distanza di default utilizzata per approciare punti in un progetto di inseguimento punti. Questa opzione è utile per trapanatura o saldatura spot.

Includi un approcio/ritrazione normale di defalut includerà un approcio di 100 mm normale al percorso.

È possibile ignorare il comando Vai in Home (G28 ISO code) impostato da uno specifico programma di fresatura, oppure specificare un valore di coordinate X,Y,Z.

Il Programma Eventi definisce quali azioni sono eseguite per specifici eventi G-code, ad esempio impostare digiral output, gestire teste di estrusione o azionare programmi specifici a diversi stadi delle operazioni di manifattura.

Altre opzioni sono disponibili per definire impostazioni di default quando un progetto di fresatura viene iniziato. Queste opzioni sono le stesse disponibili nel menu fresatura robot.

La sezione Anteprima veloce percorso permette di impostare quanti tools sono visualizzati come preview quando un piano di riferimento viene spostato.

È possibile aprire le opzioni di stampa 3D dello Slicer dalla sezione stampa 3D. Uno Slicer divide un oggetto in percorso macchina, poi, il percorso può essere facilmente convertito in programma robot con RoboDK.

Programmi robot generati da programmi CAM possono essere modificati dopo che son stati generati. Tuttavia, aggiornare le impostazioni dal menu fresatura robot sovrascriverà ogni programma precedentemente generato. Seleziona Non sovrascrivere programmi generati con progetti CAM per evitare di perdere eventuali cambiamenti.

La Lunghezza normali visualizzate (mm) è la lunghezza del vettore bianco che rappresenta la normale di un percorso CAM. Il percorso CAM è visualizzato in verde.
