Add-in RoboDK per Fusion 360

L'Add-in RoboDK per Autodesk Fusion 360 consente di combinare le funzioni di modellazione CAD/CAM 3D di Autodesk Fusion 360 con RoboDK per la simulazione di robot, la lavorazione robotizzata e la programmazione offline.

Con il plug-in RoboDK per Fusion 360 può caricare facilmente i modelli 3D creati in Fusion 360 in RoboDK. Questo plug-in le permette di simulare e programmare qualsiasi robot supportato da RoboDK con Autodesk Fusion 360. Trovi il suo robot nella libreria di robot.

I robot possono essere facilmente programmati come macchine a 5 assi per applicazioni di produzione come la foratura, la saldatura, la rifilatura, la stampa 3D o la lavorazione robotizzata. Maggiori informazioni sono disponibili nella sezione lavorazione robotizzata.

La sezione post processor robot mostra un elenco delle marche di robot e dei controllori robotici supportati da RoboDK. È anche possibile modificare o creare nuovi post processor per personalizzare la generazione del programma.

L'Add-in RoboDK per Fusion è gratuito se si possiede una licenza RoboDK.

Plugin Fusion360 - Figura 1

Installare

Se ha già installato Autodesk Fusion 360 e RoboDK, potrebbe avere già installato e pronto l'Add-in RoboDK per Fusion. L'Add-in RoboDK per Fusion 360 dovrebbe essere visibile nella barra degli strumenti.

Barra degli strumenti di Fusion 360

La barra degli strumenti predefinita di RoboDK per Autodesk Fusion 360 include una barra degli strumenti dedicata a RoboDK con 7 comandi per scopi CAD e CAM.

Plugin Fusion360 - Figura 2

●Plugin Fusion360 - Figura 3 Configurazione automatica – Questo pulsante consente di caricare qualsiasi geometria selezionata (curve o punti). È inoltre possibile selezionare superfici da cui estrarre la normale alla curva. La geometria verrà caricata in RoboDK insieme al modello 3D.

●Plugin Fusion360 - Figura 4 Impostazioni – Apri la finestra predefinita delle Impostazioni.

●Plugin Fusion360 - Figura 5Load Curve(s) – Load all the curves selected in RoboDK as a new item. All selected surfaces will be used to calculate curve normals. These normals are important as they will define the robot’s approach axis.

●Plugin Fusion360 - Figura 6Load Point(s) – Load all the points selected in RoboDK as a new object. All selected surfaces will be used to calculate point normals. These normals are important as they define the robot’s approach axis.

●Plugin Fusion360 - Figura 7Carica parte – Carica il modello 3D da Fusion 360 a RoboDK. Elementi quali curve o punti non verranno caricati.

●Carica punto/i - Carica tutti i punti selezionati in RoboDK come nuovo oggetto. Tutte le superfici selezionate saranno utilizzate per calcolare le normali dei punti. Queste normali sono importanti in quanto definiscono l'asse di avvicinamento del robot.

●Carica curva/e - Carica tutte le curve selezionate in RoboDK come un nuovo elemento. Tutte le superfici selezionate saranno utilizzate per calcolare le normali delle curve. Queste normali sono importanti perché definiranno l'asse di avvicinamento del robot.

●Plugin Fusion360 - Figura 8Carica progetto CAM - Carica il progetto di lavorazione in RoboDK. Se si utilizzano più utensili per la lavorazione, RoboDK dividerà automaticamente il programma per avere un progetto di impostazioni per ogni utensile. Questo comportamento può essere modificato in Strumenti-Opzioni-CAM.

●Plugin Fusion360 - Figura 9 Genera programma robot - Genera tutti i programmi disponibili nel progetto RoboDK.

La differenza principale tra Configurazione automatica e Carica curva/e o Carica punto/i è che Configurazione automatica carica la parte e crea un nuovo progetto inseguimento curve/punti. L'uso di Carica curva/e o Carica punto/i è più veloce e si limita ad aggiornare le caratteristiche geometriche esistenti in RoboDK, mantenendo le impostazioni definite in precedenza.

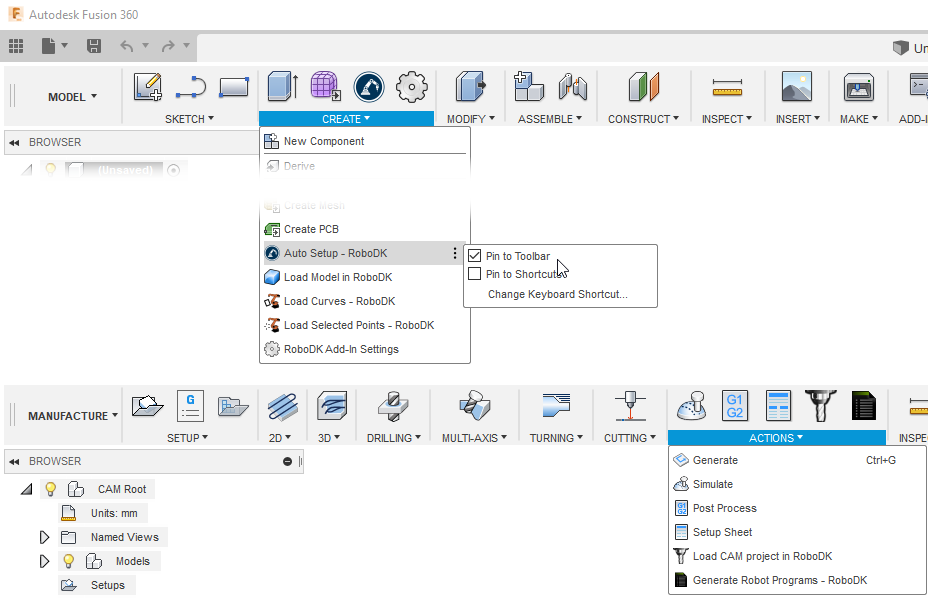

Troverà anche 5 comandi nella scheda CREA dell'area di lavoro MODELLO (funzioni CAD) e 2 comandi nella scheda AZIONI dell'area di lavoro FABBRICAZIONE (funzioni CAM).

Plugin Fusion360 - Figura 10

Impostazioni

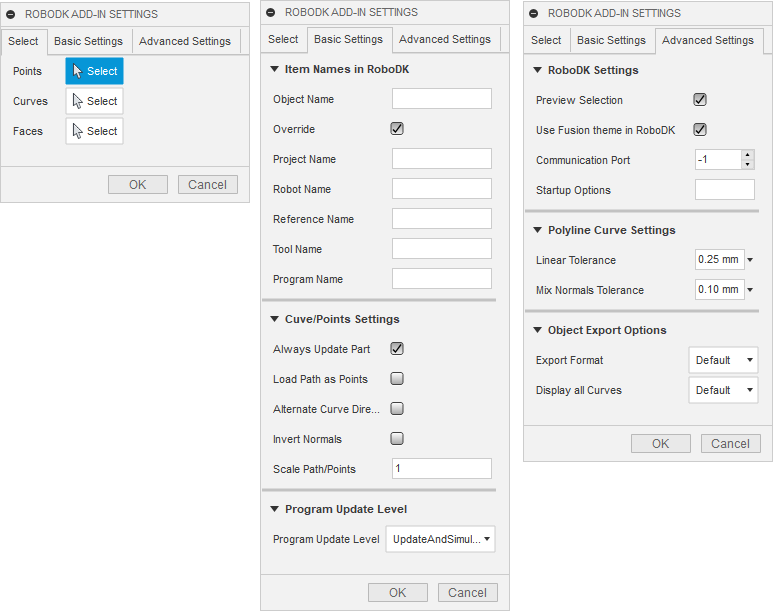

Può modificare le impostazioni predefinite del plug-in RoboDK selezionando il pulsante Impostazioni.

Plugin Fusion360 - Figura 11

Impostazioni di base:

●Nome oggetto - Imposta il nome dell'oggetto curva/punti che sarà caricato in RoboDK. Se questo caso viene lasciato vuoto, verrà utilizzato il nome della parte o del file di assemblaggio.

●Sovrascrive - Sovrascrive l'oggetto caricato in precedenza in RoboDK se c'è una corrispondenza di nome.

●Nome del progetto - Imposti il nome/percorso del progetto/stazione RoboDK (file .RDK) da utilizzare. Se il file è già caricato, utilizzerà il progetto esistente. Se il progetto aperto in RoboDK non corrisponde al nome del file, aprirà il progetto se viene specificato il percorso completo.

●Nome robot - Impostare il nome del robot che sarà utilizzato in RoboDK (se ha più di 1 robot nel suo progetto). Il nome del robot deve corrispondere al nome visibile nell'albero delle stazioni di RoboDK. Lasciare questo valore vuoto (default) per utilizzare il primo o l'unico robot disponibile.

●Nome del sistema di riferimento – Impostare il nome del sistema di riferimento rispetto al quale posizionare il percorso rispetto al robot. Il nome deve corrispondere a quello visibile nell'albero delle stazioni di RoboDK. Se non viene specificato alcun nome, verrà utilizzato il sistema di riferimento attivo.Plugin Fusion360 - Figura 12

●Nome dello strumento – Impostare il nome dello strumento (TCP) da utilizzare con il robot per seguire il percorso. Il nome deve corrispondere al nome visibile nella struttura ad albero della stazione in RoboDK. Se non viene specificato alcun nome, verrà utilizzato il Sistema di riferimento utensile attivo.Plugin Fusion360 - Figura 13

●Nome programma - Imposta il nome del file di programma che verrà generato.

●Aggiorna sempre la parte - Selezioni questa opzione per aggiornare sempre il modello 3D da Fusion a RoboDK. Questo aggiornerà la parte quando si selezionano curve o punti.

●Carica percorso come punti - Selezioni questa opzione per convertire una curva in punti, in modo da creare un progetto inseguimento punti in RoboDK. Questo è utile per le operazioni di produzione come la foratura. Deselezionare questa opzione per caricare il percorso come progetto inseguimento curva.

●Direzioni alternate della curva - Selezioni questa opzione per alternare la direzione del movimento ad ogni passaggio (modello Zig-Zag).

●Inverti normali - Selezioni questa opzione per invertire le normali della superficie calcolate. Questo capovolgerà l'orientamento dell'utensile del robot.

Impostazioni avanzate:

●Usare il tema Fusion 360 in RoboDK - Avvii RoboDK con il tema Autodesk Fusion 360. Questo include la modifica del comportamento del mouse per la navigazione 3D e il colore dello sfondo. Queste impostazioni possono essere modificate nel menu RoboDK: Strumenti-Opzioni.

●Porta di comunicazione - Impostare la porta di comunicazione per comunicare con RoboDK. Più istanze di RoboDK possono essere in esecuzione contemporaneamente e utilizzare configurazioni diverse se viene utilizzata una porta diversa. Quando questo valore è impostato su -1 (predefinito), viene utilizzata la porta predefinita (20500).

●Opzioni di avvio - Imposta gli argomenti da passare a RoboDK al primo avvio. Ad esempio, per avviare RoboDK in modo silenzioso, può impostare '/NOSPLASH /NOSHOW /HIDDEN'. I programmi possono essere generati anche se RoboDK non viene visualizzato. Maggiori informazioni nella sezione Riga di comando dell'API RoboDK.

●Tolleranza lineare (mm) - Imposta l'accuratezza lineare per dividere le curve come un insieme di punti.

●Tolleranza di miscelazione delle normali (mm) - Imposta la tolleranza della distanza utilizzata per miscelare i calcoli delle normali tra più superfici.

●Formato di esportazione - Selezioni il formato di esportazione per caricare la parte in RoboDK.

●Visualizza tutte le curve dell'oggetto - Visualizza le curve caricate in RoboDK anche se non sono selezionate. Può modificare questa impostazione in RoboDK (Strumenti-Opzioni-Visualizzazione-Visualizzazione curve).

Esempi

Questa sezione mostra esempi di base che combinano i progetti di Autodesk Fusion 360 con RoboDK per la simulazione di robot e la programmazione offline.

Taglio laser

L'esempio seguente mostra come può programmare un robot industriale per un'applicazione di taglio laser.

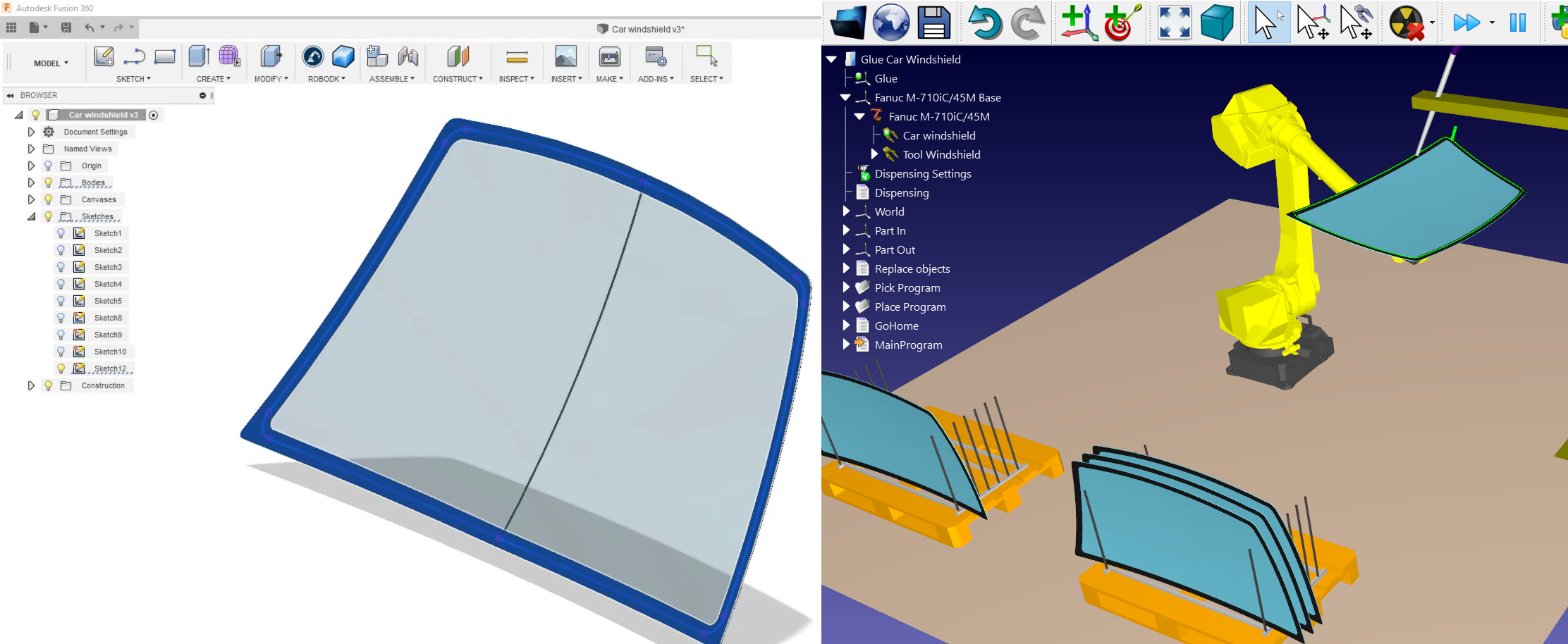

Dosaggio di colla

L'esempio seguente mostra come si può creare una simulazione di robot e un programma per un'applicazione di dosaggio di colla. In questo esempio, il robot tiene il pezzo e l'utensile è statico. Questo tipo di configurazione viene anche definito Remote TCP.

Sbavatura robotica

L'esempio seguente mostra come si può programmare un robot per un'applicazione di sbavatura. Questo esempio richiede l'utilizzo del banco di lavoro Manufacturing di Fusion (strumenti CAM/lavorazione) e la aiuterà a utilizzare Fusion e RoboDK per le applicazioni di lavorazione robotizzata.

Installazione manuale

Questi sono i passaggi manuali per configurare il plug-in RoboDK per Autodesk Fusion 360. Deve seguire questi passaggi se il plug-in RoboDK per Fusion non è stato installato automaticamente per impostazione predefinita utilizzando il programma di installazione RoboDK:

1.Installi Autodesk Fusion (se non l'ha ancora fatto).

2.Scarichi e installi RoboDK.

3.Scarichi il plug-in RoboDK per Autodesk Fusion 360.

4.Faccia clic con il tasto destro del mouse sul file ZIP e selezioni Proprietà. Quindi, selezioni l'opzione “Sblocca” se è visibile, quindi selezioni Applica e infine OK.

5.Faccia clic destro sul file ZIP e selezioni Proprietà. Quindi, selezioni l'opzione “Sblocca” se visibile e selezioni Applica e poi OK. Decomprima il contenuto sul suo computer (può posizionarlo nella cartella Documenti, sul Desktop o nella cartella Add-ins di Fusion: C:\Users\Username\AppData\Roaming\Autodesk\Autodesk Fusion 360\API\AddIns\Robodk).

Installi il plug-in RoboDK in Fusion 360:

6.Apra Autodesk Fusion 360.

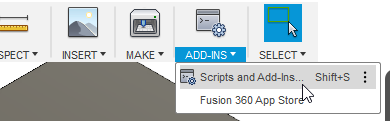

7.Selezioni ADD-INS-Scripts e Add-in (Shift+S), dall'area di lavoro MODELLO.

Plugin Fusion360 - Figura 14

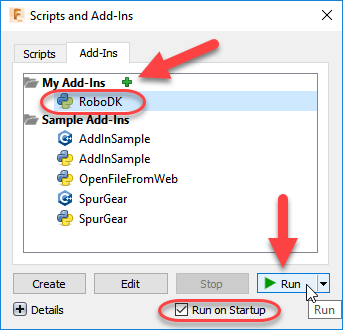

8.Selezioni la scheda Add-in.

9.Selezioni il pulsante verde +

Plugin Fusion360 - Figura 15

10.Inserisca il seguente percorso:
C:\RoboDK\Other\Plugin-Fusion360\RoboDK\

11.Selezioni l'opzione Esegui all'avvio per avviare Fusion 360 con il RoboDK Add-in.

12.Selezioni Esegui

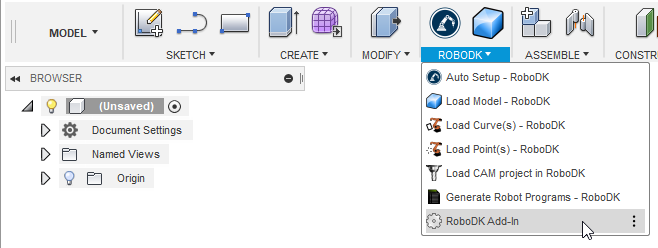

Dovrebbe quindi vedere una barra degli strumenti chiamata RoboDK nell'area di lavoro MODELLO.

Plugin Fusion360 - Figura 16

Inoltre, sono disponibili anche tutti i comandi relativi al CAD nella barra degli strumenti CREA (dall'area di lavoro MODELLO) e tutti i comandi relativi al CAM nella barra degli strumenti AZIONI (dall'area di lavoro FABBRICAZIONE).

Plugin Fusion360 - Figura 17
