C# API

L'API di RoboDK per C# è un file sorgente RoboDK.cs che contiene la classe RoboDK (simile alla classe Robolink di Python), la classe RoboDK.Item (simile all'API della classe Robolink.Item di Python) e altri strumenti per la robotica come una classe Matrice (RoboDK.Mat) per operazioni con matrici per operare con trasformazioni di pose.

C# (pronunciato "C sharp") è un linguaggio di programmazione sviluppato da Microsoft e progettato per creare una varietà di applicazioni basate su .NET Framework. C# è semplice, potente, type-safe e orientato agli oggetti. La sezione principale di questo documento spiega i vantaggi di utilizzare l'API di RoboDK con un linguaggio di programmazione ampiamente diffuso come C# per la programmazione dei robot.

L'API di RoboDK per C# è un source file RoboDK.cs che contiene la classe RoboDK (simile alla classe Python Robolink), la classe RoboDK.Item (simile alla classe Python Robolink.Item) e altri strumenti per la robotica come la classe Matrici (RoboDK.Mat) per operazioni con matrici per operare sulla trasformazione di pose.

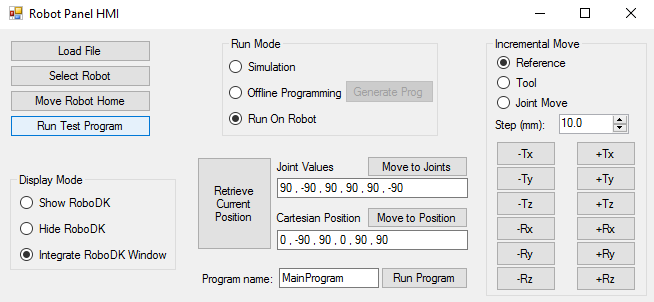

Seleziona Carica File per aprire una stazione RoboDK o qualunque altro file supportato da RoboDK. Se viene caricato un robot, la variabile ROBOT sarà aggiornata di conseguenza (come utilizzando Seleziona Robot).

RoboDK API - Figura 16

Simulazione C#

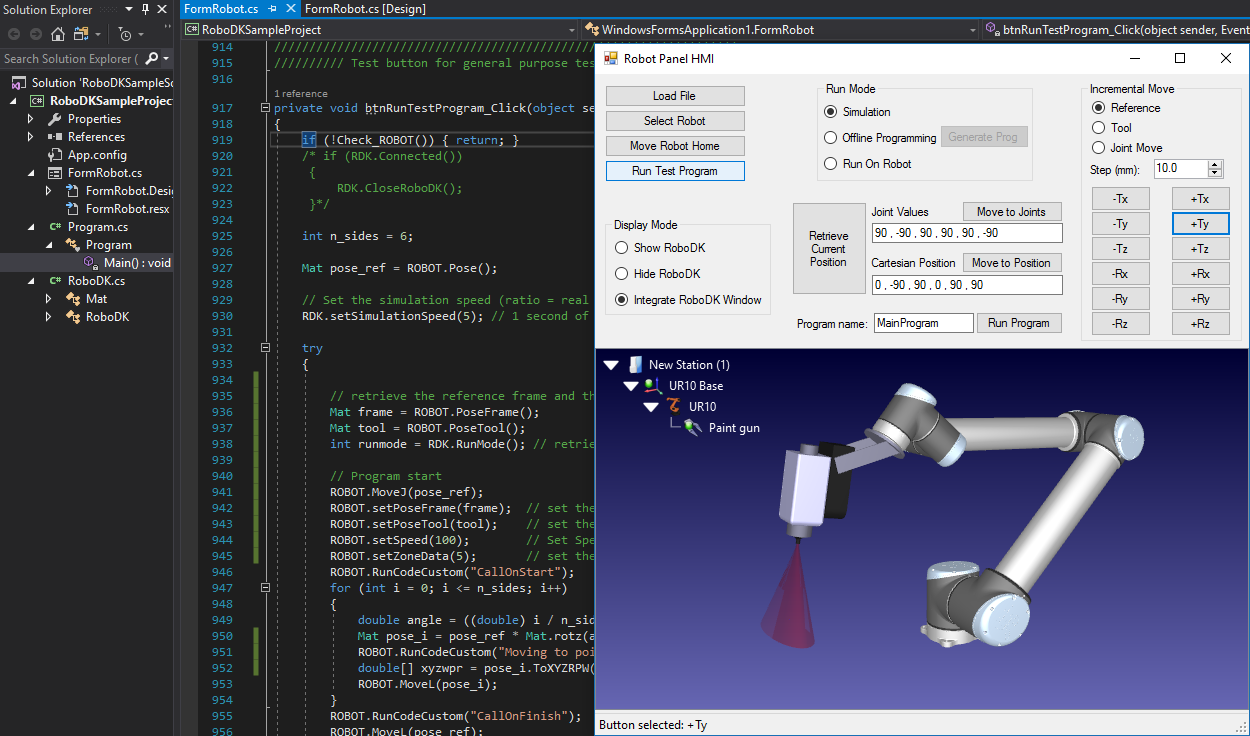

Programmi in C# sono simulati di default quando comandi robot sono utilizzati (come MoveJ, MoveL o setDO).

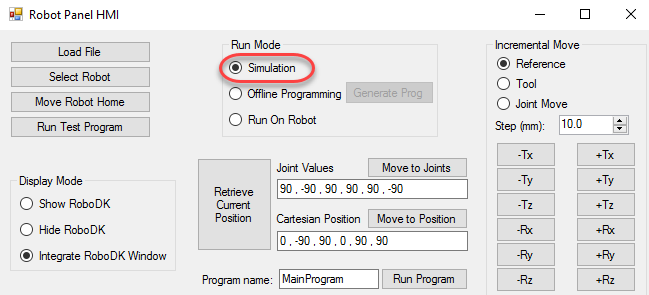

Quando il progetto C# di esempio viene avviato, anche la modalità simulazione è selezionata di default.

RoboDK API - Figura 17

Ciò significa che i movimenti robot saranno simulati in RoboDK. Per esempio, possiamo muovere il robot con passi di 10 mm selezionando i pulsanti sulla destra (+Tx, -Tx, ...) oppure possiamo selezionare Avvia Programma Test per avviare un movimento esagonale attorno alla posizione corrente del robot.

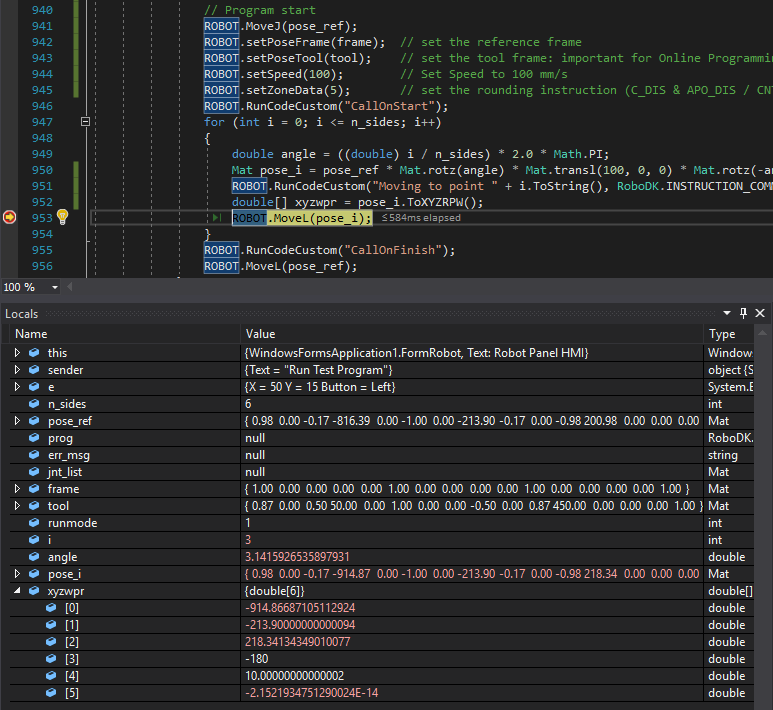

Impostare i breakpoints per fare il debug dell'applicazione e ispezionare i bersagli robot. Bersagli robot possono essere definiti come coordinate giunti o variabili Mat (matrici di posa 4x4) e possono essere ispezionati in formato XYZWPR per risolvere problemi del programma. Più informazioni riguardo piani di riferimento nella sezione Piani di Riferimento.

RoboDK API - Figura 18

È anche possibile modificare Run Mode in Programmazione Offline o Programmazione Online (Run on Robot), come mostrato nelle prossime sezioni.

C# OLP

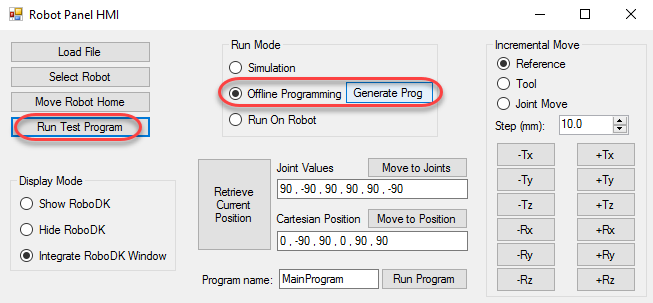

Programmi C# possono essere generati offline utilizzando lo stesso codice C# utilizzato per simulare il robot (programmazione offline). Segui questi passaggi per testare questa funzionalità:

1.Seleziona Offline Programming nella sezione Run Mode

2.Seleziona Run Test Program o qualunque altra combinazione di movimenti

3.Seleziona Generate Prog per ottenere il programma robot specifico del produttore

In questo caso il programma non viene simulato ma eseguito velocemente per ottenere il risultato: un programma robot specifico per controllore robot. Il Run Mode cambierà di nuovo in Simulation una volta che il programma è generato.

RoboDK API - Figura 19

Programmazione Online C#

I programmi C# possono essere eseguiti direttamente sul robot utilizzando lo stesso codice C# utilizzato per la simulazione. La programmazione online permette di eseguire un programma generico su uno specifico controller robot utilizzando i Driver Robot. Segui questi passi per testare questa funzionalità utilizzando il progetto di esempio C#:

1.Seleziona Run on Robot nella sezione Run Mode

2.Seleziona qualunque altro comando che farà muovere il robot

I movimenti saranno eseguiti sul robot reale e il simulatore sincronizzerà i movimenti con il robot.

RoboDK API - Figura 20

RDK = Robolink();

RDK.setRunMode(RUNMODE_RUN_ROBOT);
