RoboDK Plugin for hyperMILL

hyperMILL紹介

OpenMindのhyperMILL用RoboDKアドインを使用すると、hyperMILLから直接ロボット加工プロジェクトを素早くセットアップできます。OpenMindソフトウェア用RoboDKインテグレーションを使用すると、hyperMILL CAD/CAM加工ソフトウェアとRoboDKを簡単に組み合わせて、ロボット加工用の産業用ロボットアームのシミュレーションとプログラミングを行うことができます。

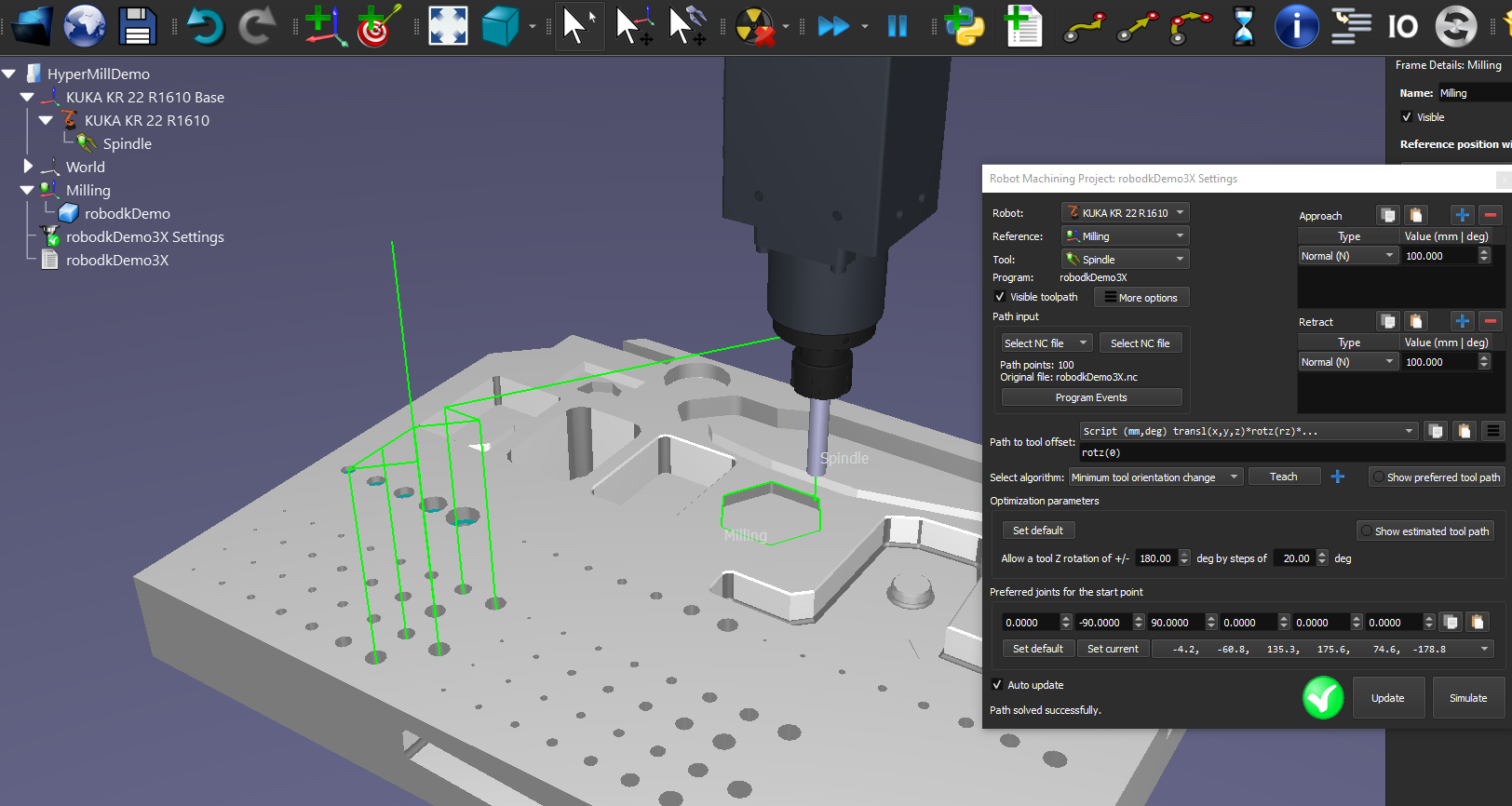

Plugin hyperMILL - 画像 1Plugin hyperMILL - 画像 2

このhyperMILLアドインを使用すると、hyperMILLから直接、ロボット加工用のエラーのないプログラムを簡単に生成できます。また、RoboDKは標準的なAPT CLSおよびGコード加工ファイルもサポートしています。

ロボット加工用RoboDKの詳細については、ロボット加工のセクションをご覧ください。hyperMILLおよびhyperCAD-sの詳細については、https://www.openmind-tech.com/en/ をご覧ください。

このドキュメントでは、hyperMILLソフトウェア用のRoboDKプラグインのセットアップ方法と、hyperMILLを使用してRoboDKでロボット加工プロジェクトをセットアップする方法について説明します。

hyperMILLセットアップ

以下の手順に従って、hyperMILL用RoboDK AddInをインストールしてください。

1.プラグインをダウンロードしてください
https://robodk.com/files/upload/hyperMILL_AddIn_RoboDK.zip

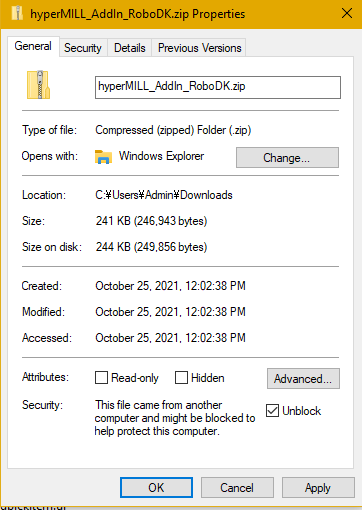

2.プラグインを安全なものとしてマーク:ZIPフォルダを右クリックし、プロパティを選択し、ブロック解除オプションをチェックします。

Plugin hyperMILL - 画像 3

3.ZIPフォルダの内容を「C:\Program Files\OPEN MIND\hyperMILL\28.0\AddIns」、または同等のインストールディレクトリに解凍します。

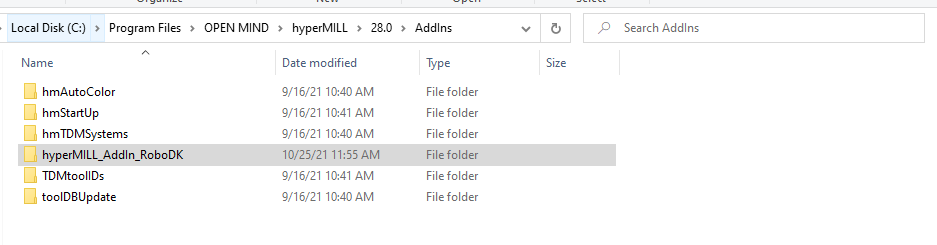

プラグインフォルダは以下の画像のようになっているはずです。

Plugin hyperMILL - 画像 4

hyperMILLワークフロー

hyperMILL/hyperCAD-Sでは、RoboDKプラグインを使用してRoboDKに加工ジョブを送信することができます。これにより、ロボット加工用のロボットのシミュレーションとプログラミングが可能になります。

以下の手順に従って、hyperMILL/hyperCAD-Sからロボット加工プロジェクトを自動的にセットアップしてください:

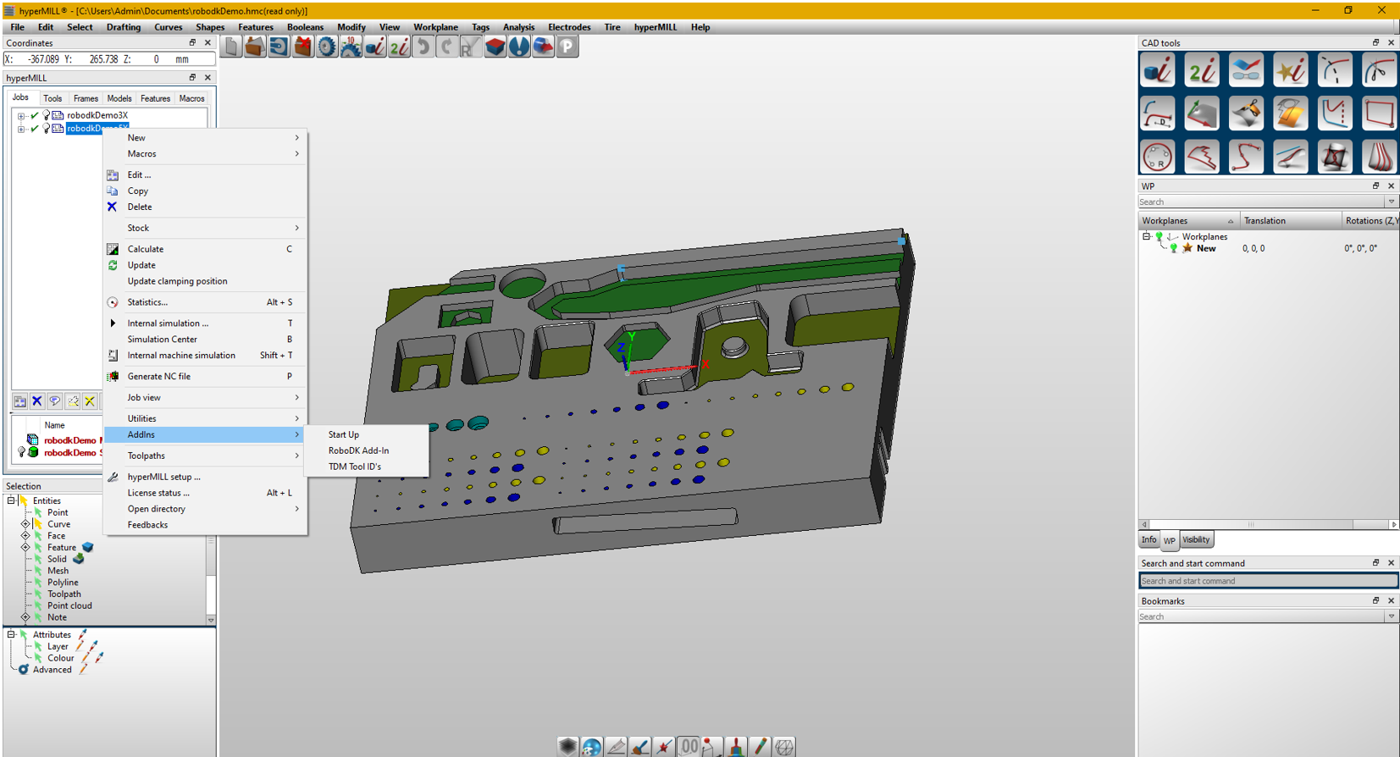

1.ジョブを右クリックしてください。

2.AddInsを選択します。

3.RoboDKアドインを選択します。

Plugin hyperMILL - 画像 5

注意:RoboDK に加工ジョブを送信する場合は、付属の 3 軸機用の DIN_ISO ポストプロセッサを使用してください。5軸付加製造には APT_R05a_E03 というポストプロセッサを使用してください。

選択したロボットでプログラムが実行可能な場合、緑のチェックマークが表示されます。何か問題(特異点、軸の限界、リーチの問題など)がある場合は、赤いマークが表示され、問題のメッセージが表示されます。

ロボット加工プロジェクトPlugin hyperMILL - 画像 6をダブルクリックすると、1つの操作に特化したロボット加工設定が開きます。ロボット加工設定の詳細については、ロボット加工のセクションを参照してください。

プログラムを右クリックし、Run を選択してシミュレーションを行います(またはプログラムをダブルクリックします)。また、Generate robot program (F6) を選択して、ロボットコントローラにロードする必要のあるロボットプログラムを取得することもできます。ロボットプログラムの生成方法についての詳細は、オフラインプログラミングのセクションを参照してください。

必要であれば、プログラムを右クリックし、「ポストプロセッサを選択」を選択して、ポストプロセッサを変更してください。この手順は、生成されたコードの外観をカスタマイズするのに役立ちます。ポストプロセッサの選択とカスタマイズの詳細については、ポストプロセッサのセクションを参照してください。
