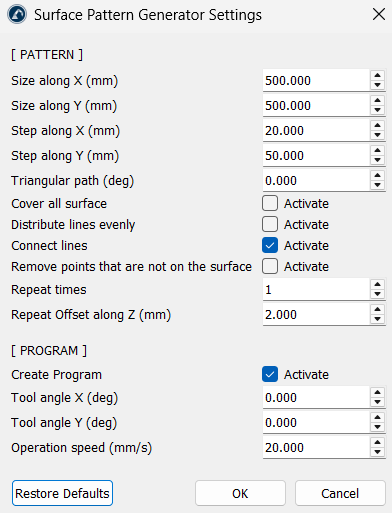

이구성설정은투영레이아웃이부품표면에어떻게구축되고, 크기가조정되며, 간격이배치되는지를결정합니다.

Addin Surface Pattern Generator - 영상 2

1.X 방향 크기(mm) 및Y 방향 크기(mm): 소스프레임원점을기준으로투영영역의전체너비와길이의경계를제어합니다.

2.X 방향 간격(mm) 및Y 방향 간격(mm): 해상도간격을정의합니다. X 간격은평행패스간의거리를결정하고, Y 간격은각선을따라개별계산마커가얼마나가깝게배치될지를결정합니다.

3.삼각형 경로(도): 0보다큰각도를설정하면바깥쪽경계가장자리가안쪽으로당겨집니다. 이렇게하면표준직사각형격자가깔끔하고테이퍼가적용된삼각형패턴으로변형됩니다.

1.전체 표면 덮기: 이옵션을선택하면계산루프가최대경계한계까지확장되도록강제하여, 크기조정단계가균등하게나뉘지않을경우가장자리가부족하지않도록보장합니다.

2.선 균등 분배: 활성화되면선사이의간격을동적으로조정하여, 최종가장자리에고르지않은간격이남지않도록선택한영역전체에걸쳐모든패스가완벽한간격으로배치되도록합니다.

3.선 연결: 개별평행선들의끝부분을연결하여끊김없는단일지그재그경로를형성함으로써, 로봇이행사이를이동할때마다지속적으로들어올리고재설정하는것을방지합니다. 이설정은기본적으로활성화되어있습니다.

4.표면에 없는 점 제거: 타겟지오메트리를완전히벗어난계산마커를걸러냅니다. 활성화되면가장자리밖으로벗어나거나속이빈절개부/구멍을통과하는선은공중에떠있는경로를생성하지않고자동으로삭제됩니다.

1.반복 횟수: 생성할동일한경로레이어의총개수를설정합니다.

2.Z축을 따라 반복 오프셋 (mm): 각추가레이어의수직간격을설정합니다. 이를통해 Z축을따라쌓인평행한다중패스레이어가생성되며, 이는층별재료적층또는다단계표면처리를프로그램할때유용합니다.

1.프로그램 생성: 원시형상선과함께작동가능한모션프로그램을자동으로생성합니다. 기본적으로활성화되어있습니다.

2.공구 각도 X(도) 및공구 각도 Y(도): 표면법선에대해로봇의TCP 방향각도를기울여, 실행중에고정된노즐각도또는사용자지정토치기울기를허용합니다.

3.작동 속도 (mm/s): 모션매개변수에균일한선형이동속도제한을직접적용합니다.
