사용법

Surface Pattern Generator 애드인은 부품 객체만으로도 로봇 공구 경로를 생성할 수 있는 원클릭 솔루션 역할을 합니다. 이 애드인을 사용하려면 다음 단계를 따르십시오:

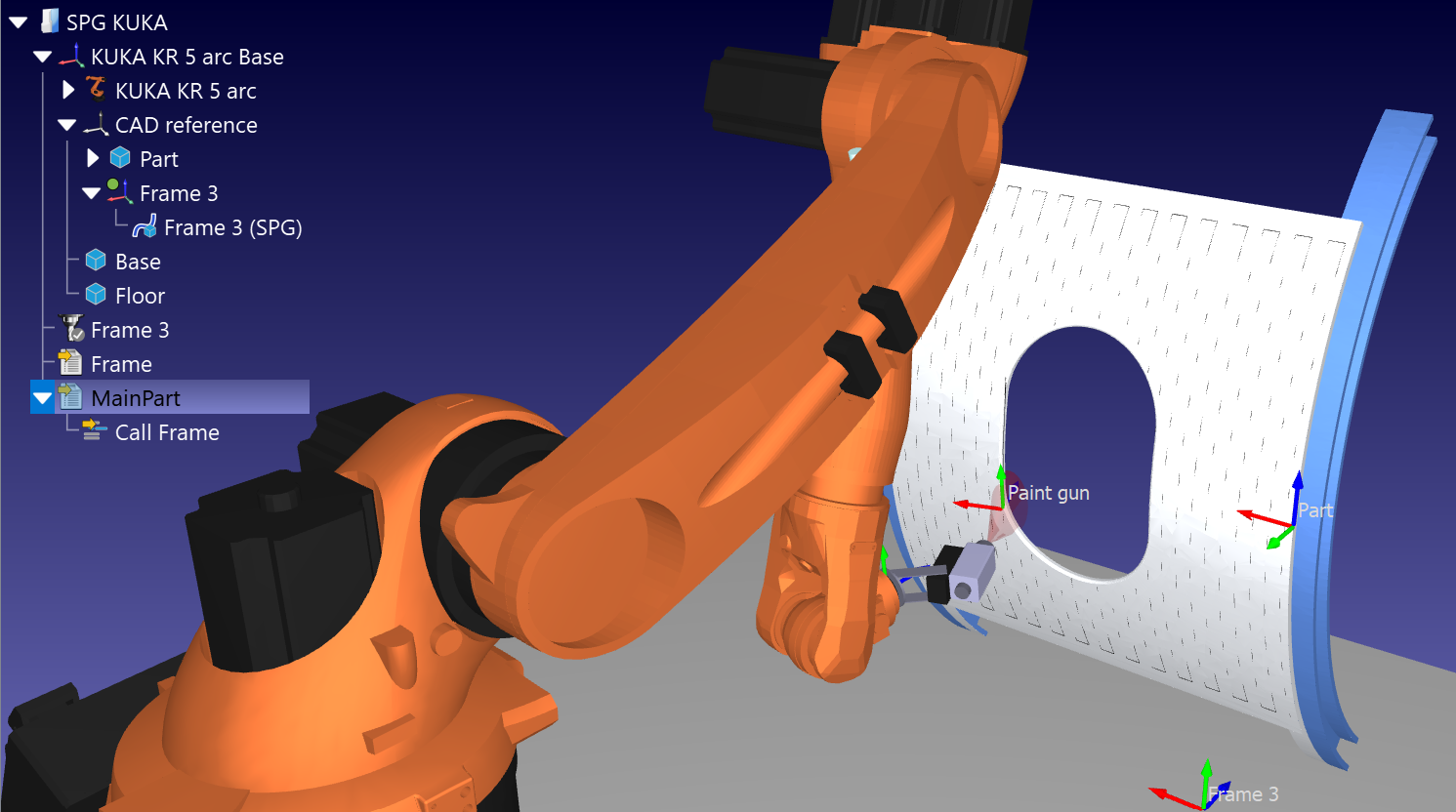

1.스테이션 파일을 열고 타겟 프레임을 부품 표면을 향하도록 배치합니다.

2.도구 모음에서표면 패턴 생성기 아이콘을 클릭합니다.

3.팝업 창에서 타겟 부품 모델을 선택합니다(스테이션에 객체 항목이 두 개 이상인 경우에만 표시됨).

4.설정 패널에서 크기, 스텝 간격 및 연결 토글을 조정합니다.

5.'확인'을 클릭하여 처리합니다.

애드인은 첫 번째 단계에서 추가한 타겟 프레임 아래에 기하학적 선 객체를 생성하고, 곡선 추적 프로젝트를 생성하며, 툴패스를 계산하고, 메인 프로그램 시퀀스를 자동으로 컴파일합니다.
