Robot Cutting

소개

예제에서는 Mastercam 플러그인을사용하여 5로봇가공에 RoboDK사용하는방법을보여줍니다. 예제에서는스핀들에절삭공구가장착된 Fanuc 로봇을사용하여자동차후드주변의여분의재료를다듬는것이목표입니다

영상: 5축 절단 애플리케이션을 위한 마스터캠을 사용한 로봇 프로그래밍

Mastercam RoboDK 플러그인을사용하면로봇가공프로젝트를 Mastercam에서 RoboDK직접빠르게설정할있습니다. 플러그인을사용하면 50이상의로봇제조업체와 500이상의로봇을프로그래밍할있습니다.

Mastercam RoboDK 플러그인은 NCI(기본사전처리된마스터캠파일)표준 APT CLS G코드파일을지원합니다. plug-in RoboDK 라이선스를구매한경우무료로제공됩니다.

5 로봇 절단

프로젝트를시작하려면기본라이브러리에서 RoboDK5절단예제를선택해야합니다.

RoboDK 설정

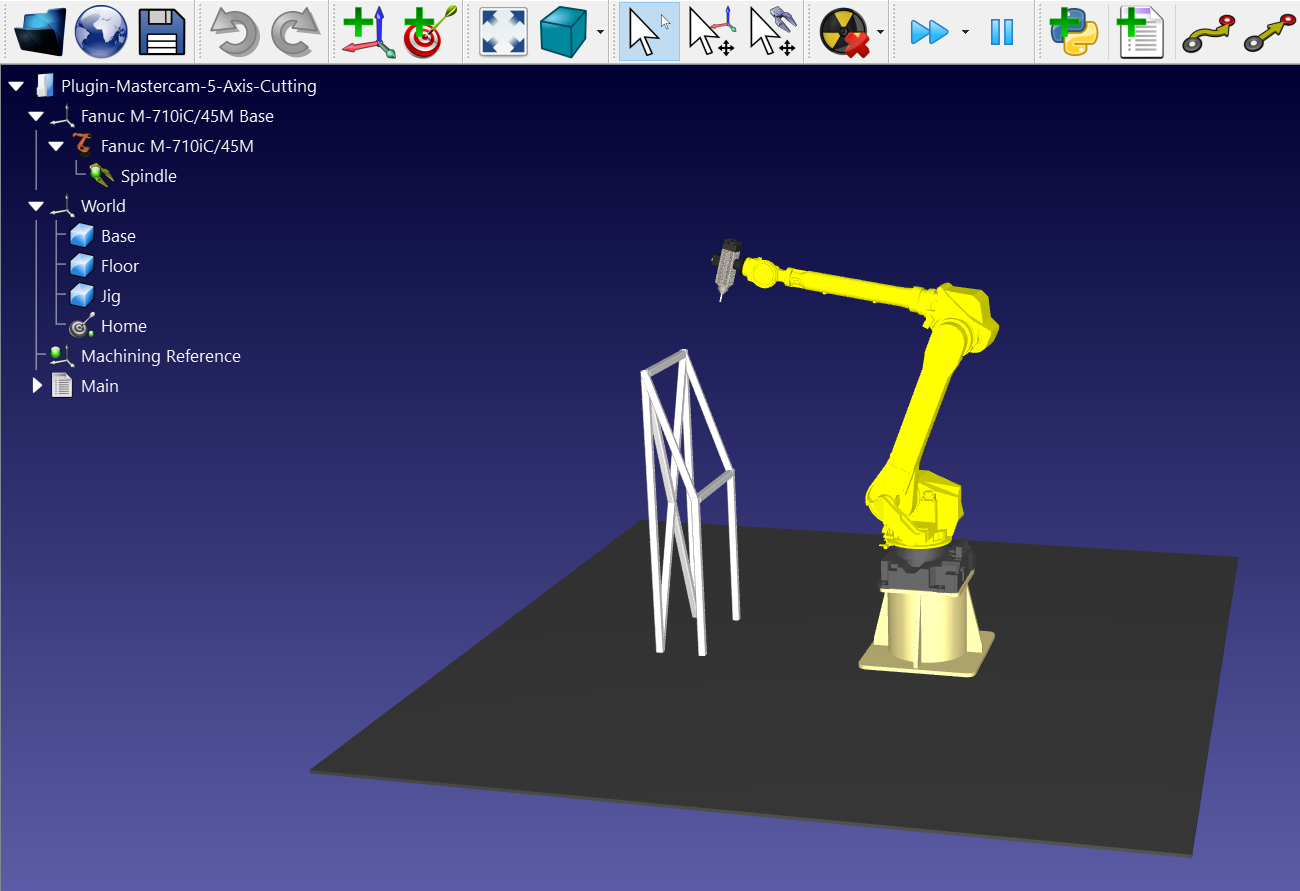

예제에서는스핀들에장착된절삭공구와자동차후드를고정하는지그인 Fanuc M-710iC/45M 로봇을사용합니다.

스테이션을로드합니다:

1.파일 선택Example 5 Axis Cutting - 영상 1열기

2.RoboDK예제섹션에서5 절단 예제를 찾습니다:
C:/RoboDK/
예제/ 플러그인-마스터캠-5-커팅.rdk.

Example 5 Axis Cutting - 영상 2

이제스테이션을로드했으므로마스터캠을열고 C:/RoboDK/Other/Plugin-Mastercam/Examples/Car hood.mcam 프로젝트를로드할있습니다.

마스터캠

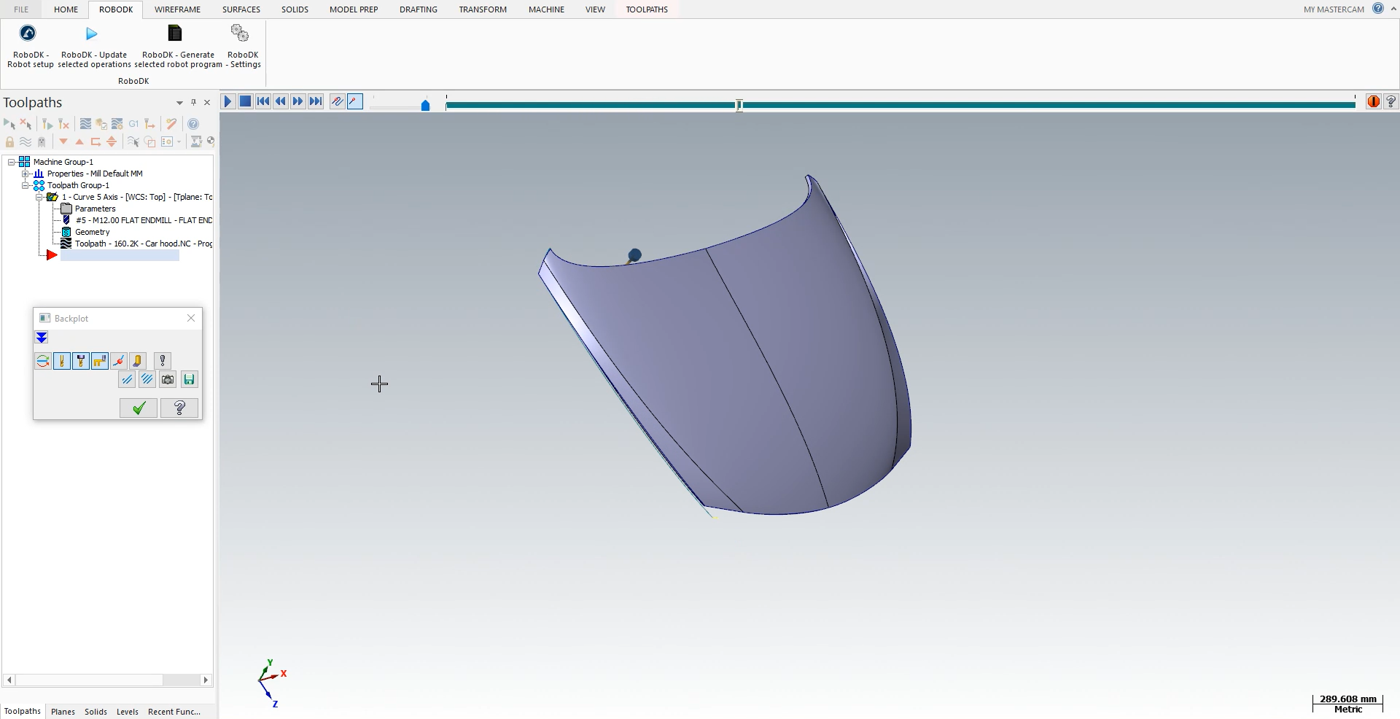

마스터캠에서 3D 개체를열고절단시뮬레이션을시작합니다. 소프트웨어가절단면에맞게공구의방향을조정한것을있습니다

Example 5 Axis Cutting - 영상 3

다음단계에따라 RoboDK파트를로드합니다:

1.RoboDK 탭을선택하고RoboDK - 로봇 설정을 선택합니다.

2.부품 로드를 선택합니다.

Example 5 Axis Cutting - 영상 4

RoboDK 스테이션의지그에활성기준프레임(가공기준)로드된파트가표시되어야합니다.

다음단계는마스터캠에서 RoboDK커팅경로를가져오는것입니다.

1.마스터캠에서RoboDK 탭을선택합니다.

2.RoboDK 선택- 선택한 작업을 업데이트합니다.

3.RoboDK이동합니다.

로봇 커팅

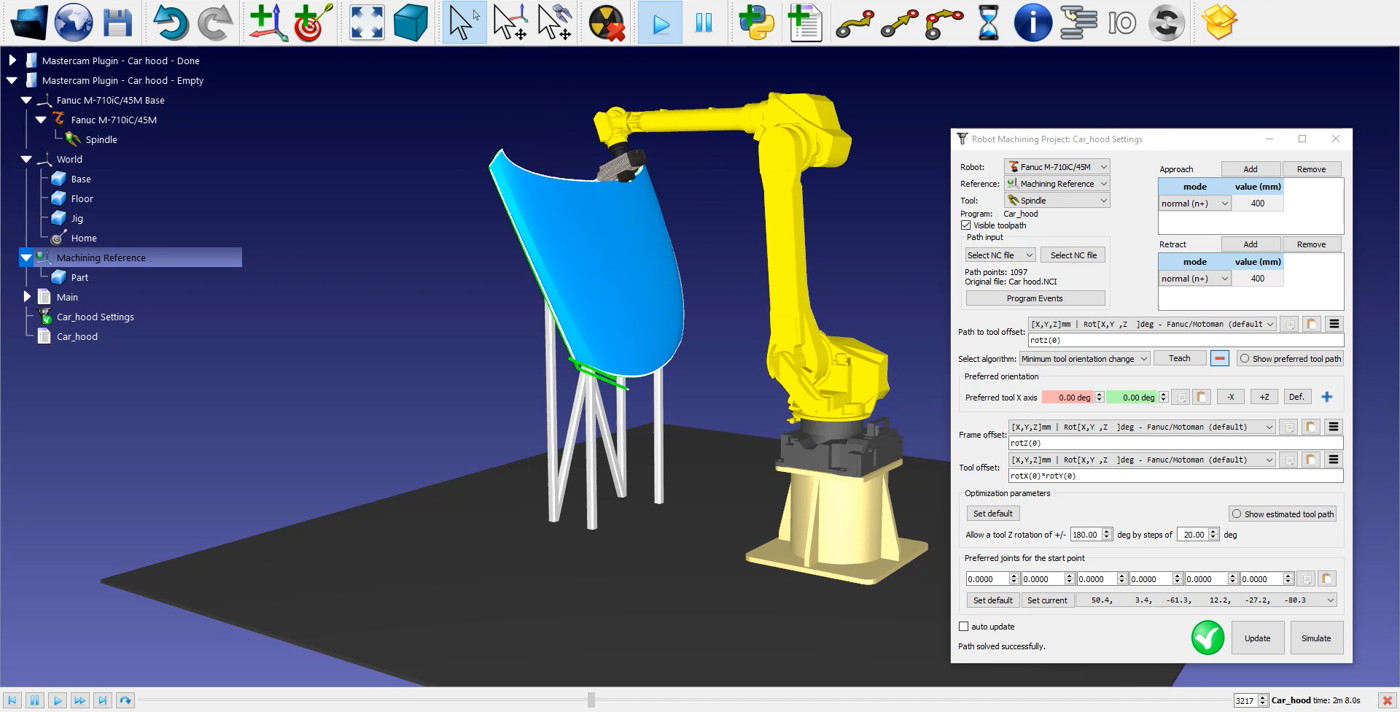

로봇절삭경로를 RoboDK에서가져온로봇스테이션의금형참조에연결된절삭공구경로를있습니다. Example 5 Axis Cutting - 영상 5 후드 설정에서올바른로봇, 기준프레임도구를선택했는지확인합니다.

절단경로전후의접근후퇴동작값을조정할수도있습니다. 예에서는400mm 접근/후퇴가안전할것입니다. 이제이러한움직임은기본접근/후퇴보다4길어져파트와의충돌을피하는도움이됩니다.

메뉴하단에서파트의방향을조정할수도있습니다.

다음단계는Example 5 Axis Cutting - 영상 6 자동차 후드 설정 업데이트 시뮬레이션을 선택하여경로섹션이실행되는순서가올바른지확인하는것입니다. 예에서는순서를다시조정할필요가없습니다.

Example 5 Axis Cutting - 영상 8

로봇프로그램을생성하려면올바른포스트프로세서를사용해야합니다. Example 5 Axis Cutting - 영상 9Fanu M-710iC/45M 로봇을클릭하고포스트 프로세서 선택 Fanuc R30iA클릭합니다

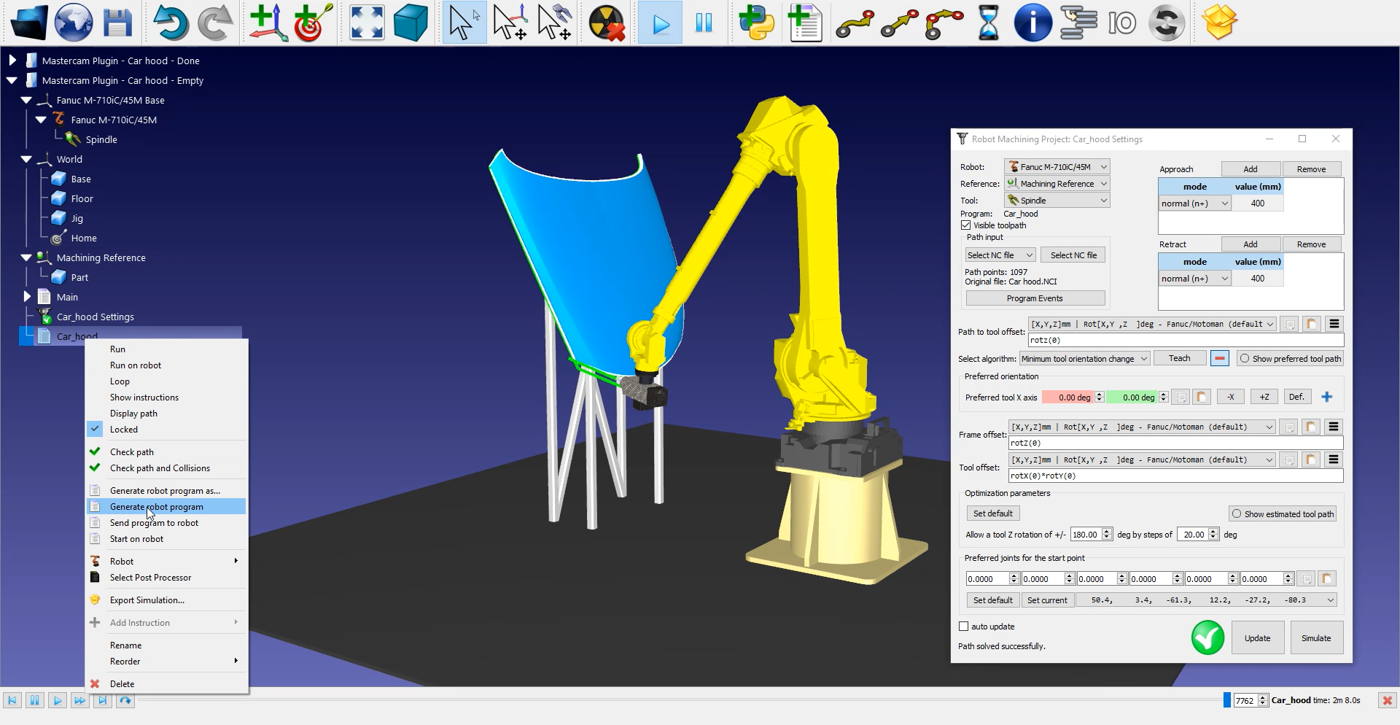

마지막으로Example 5 Axis Cutting - 영상 10 자동차 후드 로봇 프로그램생성하기를 마우스오른쪽버튼으로클릭하거나F6 누릅니다.

이제Fanuc LS /또는 TP 파일을로봇컨트롤러로전송할준비가되었습니다.

Example 5 Axis Cutting - 영상 11
