캠

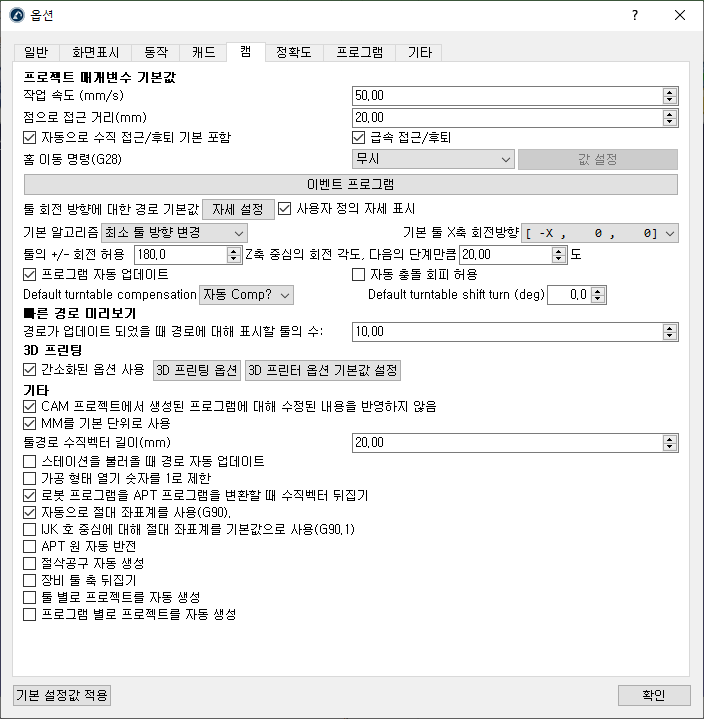

캠(Computer-Aided Manufacturing, CAM) 탭에는일반적으로가공장비(Computer Numerical Control, CNC)에의해수행되는제조작업과관련된모든옵션및캠소프트웨어를사용하여생성된도구경로를가져오는방법이포함되어있습니다.

작업속도는유틸리티메뉴에서사용가능한곡선및점추적프로젝트작업에사용되는기본속도입니다.

점으로 접근 거리는점추종프로젝트에서점으로접근하는데사용되는기본거리입니다. 이옵션은천공또는스폿용접에유용합니다.

자동으로 수직 접근 / 후퇴 기본 포함에는 100 mm 일반접근이포함됩니다.

특정밀링프로그램에설정된홈 이동 명령(G28 ISO 코드)을무시하거나 XYZ 좌표로특정값으로설정할수있습니다.

이벤트 프로그램은디지털출력설정, 압출기헤드관리또는제조작업의여러단계에서특정프로그램호출과같은특정 G 코드이벤트에대해수행할작업을정의합니다.

새로운로봇가공프로젝트가시작될때기본설정을정의하기위해다른옵션을사용할수있습니다. 로봇 가공메뉴에서사용가능한설정과같습니다.

빠른 경로 미리 보기섹션에서는제조작업의기준좌표계또는툴좌표계를이동할때미리보기로표시되는공구수를설정할수있습니다.

슬라이서의3D 프린팅 옵션을 3D 프린팅섹션에서열수있습니다. 슬라이서는객체를기계공구경로로나눈다음 RoboDK를사용하여공구경로를로봇프로그램으로쉽게변환할수있습니다.

CAM 프로그램에서생성된로봇프로그램은생성된후에수정할수있습니다. 그러나로봇가공메뉴에서설정을업데이트하면이전에생성된프로그램보다우선합니다. 변경사항이손실되지않도록CAM 프로젝트에서 생성된 프로그램에 대해 수정된 내용을 반영하지 않음을선택하십시오.

툴 경로 수직 벡터 길이(mm)는캠툴경로의법선을나타내는흰색벡터의길이입니다. 캠툴경로는녹색으로표시됩니다.
