Fusion 360을 위한 RoboDK 추가기능

Autodesk Fusion 360용 RoboDK 추가기능을사용하면 Autodesk Fusion 360 3D CAD/CAM 모델링기능과로봇시뮬레이션, 오프라인프로그래밍및로봇가공기능을함께사용할수있습니다.

Fusion 360용 RoboDK 플러그인을사용하면 Fusion 360에서만든 3D 모델을 RoboDK에쉽게로드할수있습니다. 이플러그인을사용하면 Autodesk Fusion 360에서 RoboDK가지원하는모든로봇을시뮬레이션하고프로그래밍할수있습니다. 로봇라이브러리에서사용하시는로봇을찾아보십시오.

로봇은드릴링, 용접, 트리밍, 3D 프린팅또는로봇가공과같은다양한제조애플리케이션을위해 5축기계로쉽게프로그래밍할수있습니다. 자세한내용은로봇가공섹션에서확인하십시오.

로봇 포스트 프로세서 섹션에서는지원되는로봇브랜드및컨트롤러목록이표시됩니다. 프로그램생성을개별화하기위해포스트프로세서를수정하거나새로만들수도있습니다.

RoboDK Fusion용추가기능은RoboDK 라이선스로무료로사용할수있습니다.

Plugin Fusion360 - 영상 1

설치

Autodesk Fusion 360 및 RoboDK를이미설치한경우, Fusion용 RoboDK 애드인이이미설치되어사용가능한상태일수있습니다. Fusion 360용 RoboDK 애드인이도구모음에표시되어야합니다.

Fusion 360 도구 모음

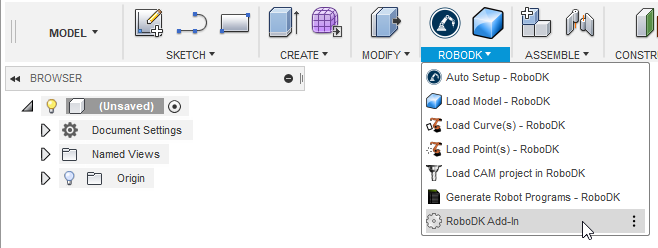

Autodesk Fusion 360용 RoboDK 기본도구모음은 CAD 및 CAM용으로 7개의명령을사용하는 RoboDK 전용도구모음이포함되어있습니다.

Plugin Fusion360 - 영상 2

●Plugin Fusion360 - 영상 3 자동 설정 –이버튼을사용하면선택한지오메트리(곡선또는점)를불러올수있습니다. 또한곡선법선을추출할표면을선택할수도있습니다. 지오메트리는 3D 모델과함께 RoboDK에불러오게됩니다.

●Plugin Fusion360 - 영상 4Load Curve(s) – Load all the curves selected in RoboDK as a new item. All selected surfaces will be used to calculate curve normals. These normals are important as they will define the robot’s approach axis.

●Plugin Fusion360 - 영상 5Load Point(s) – Load all the points selected in RoboDK as a new object. All selected surfaces will be used to calculate point normals. These normals are important as they define the robot’s approach axis.

●부품로드 – Fusion 360에서 RoboDK로 3D 모델을로드합니다. 커브나점과같은기능은로드되지않습니다.

●점로드 – RoboDK에서선택된모든점을새로운객체로로드합니다. 선택한모든표면이점법선을계산하는데사용됩니다. 이러한법선은로봇의접근축을정의하므로중요합니다.

●곡선로드 – RoboDK에서선택한모든곡선을새항목으로로드합니다. 선택된모든표면은곡선법선을계산하는데사용됩니다. 이러한법선은로봇의접근축을정의하기때문에중요합니다.

●Plugin Fusion360 - 영상 6설정– 기본 설정화면을엽니다.

●캠프로젝트로드 – RoboDK에서가공프로젝트를로드합니다. 가공에여러공구를사용하는경우 RoboDK는자동으로프로그램을나누어각공구에대해하나의프로젝트설정을갖습니다. 이동작은도구-옵션-캠에서변경할수있습니다.

●Plugin Fusion360 - 영상 7로봇 프로그램 생성– RoboDK 프로젝트에서사용할수있는모든프로그램을생성합니다.

자동설정과곡선로드또는점로드의주요차이점은자동설정이부품을로드하고새로운곡선/포인트추적프로젝트를생성한다는것입니다. 곡선로드또는점로드를사용하면더빠르며, 이전에정의된설정을유지하면서 RoboDK의기존형상기능만업데이트합니다.

또한, MODEL Workspace (CAD 피처)의 CREATE 탭에5개의명령이있고MANUFACTURE Workspace (CAM 피처)의 ACTIONS 탭에2개의명령이있습니다.

Plugin Fusion360 - 영상 8

설정

설정버튼을선택하여기본 RoboDK 플러그인설정을변경할수있습니다.

Plugin Fusion360 - 영상 9

기본설정:

●객체 이름 – RoboDK에로드될곡선/점객체의이름을설정하십시오. 이를비워두면부품또는조립파일의이름이적용될것입니다.

●재정의 – 이름이일치하면이전에 RoboDK에로드된객체를재정의합니다.

●프로젝트 이름 –사용할 RoboDK 프로젝트 / 스테이션 (.RDK 파일)의이름 / 경로를설정하십시오. 파일이이미로드되어있으면기존프로젝트를사용합니다. RoboDK에서열린프로젝트가파일이름과일치하지않으면전체경로가지정된경우프로젝트가열립니다.

●로봇이름 – 프로젝트에로봇이두개이상있는경우 RoboDK에서사용할로봇의이름을설정하십시오. 로봇이름은 RoboDK 스테이션트리에서있는이름과일치해야합니다. 사용할수있는첫번째또는단일로봇을사용하려면이값을기본값으로비워두십시오.

●참조 프레임 – 로봇을기준으로경로를배치할참조프레임의이름을설정합니다. 이이름은 RoboDK 스테이션트리에서표시되는이름과일치해야합니다. 이름을지정하지않으면활성참조프레임이사용됩니다.Plugin Fusion360 - 영상 10

●Tool Name – Set the name of the tool (TCP) to use with the robot to follow the path. The name should match the visible name in the RoboDK station tree. If a name is not provided, the active Tool FramePlugin Fusion360 - 영상 11 will be used.

●툴이름 – 경로를따라가기위해로봇과함께사용할툴(TCP)의이름을설정하십시오. 이름은 RoboDK 스테이션트리에표시되는이름과일치해야합니다. 이름이제공되지않으면활성툴프레임이사용됩니다.

●프로그램 이름 –생성될프로그램파일의이름을설정하십시오.

●항상부품업데이트 – 항상 3D 모델을 Fusion에서 RoboDK로업데이트하려면이옵션을선택하십시오. 이렇게하면곡선또는점을선택할때부품이업데이트됩니다.

●포인트로 경로 로드 – 곡선을점으로변환하기위해이옵션을선택하면, RoboDK에서포인트추적프로젝트가생성됩니다. 이는드릴링과같은제조작업에유용합니다. 곡선 추적 프로젝트로경로를로드하려면이옵션을선택취소하십시오.

●곡선방향교대 – 각패스마다이동방향을번갈아바꾸려면(지그재그패턴) 이옵션을선택하십시오.

●법선반전 – 계산된표면법선을반전시키려면이옵션을선택하십시오. 이렇게하면로봇의툴방향이반전됩니다.

고급설정:

●RoboDK에서 Fusion 360 테마사용 – Autodesk Fusion 360 테마로 RoboDK를시작합니다. 여기에는 3D 내비게이션을위한마우스동작과배경색변경이포함됩니다. 이러한설정은 RoboDK 메뉴: 도구-옵션에서변경할수있습니다.

●통신포트 – RoboDK와통신하도록통신포트를설정하십시오. RoboDK의여러인스턴스를동시에실행할수있으며다른포트를사용하는경우다른설정을사용할수있습니다. 이값을 -1 (기본값)로설정하면기본포트가사용됩니다.

●시작옵션 – RoboDK가처음시작될때전달할인수를설정하십시오. 예를들어 RoboDK를조용히시작하려면 '/NOSPLASH /NOSHOW /HIDDEN'을설정할수있습니다. RoboDK가표시되지않아도프로그램을생성할수있습니다. 자세한정보는 RoboDK API의명령줄섹션을참조하십시오.

●선형공차(mm) – 곡선을점집합으로분할하는데사용할선형정확도를설정합니다.

●혼합법선공차(mm) – 여러표면간의법선계산을혼합하는데사용되는거리공차를설정합니다.

●내보내기 형식 – RoboDK에서부품을로드하기위한내보내기형식을선택하십시오.

●모든객체곡선표시 – 선택하지않은경우에도 RoboDK에로드된곡선을표시합니다. RoboDK(도구-옵션-화면표시-곡선표시)에서이설정을변경할수있습니다.

예제 Examples

이섹션에서는로봇시뮬레이션및오프라인프로그래밍을위해 Autodesk Fusion 360 프로젝트와 RoboDK를결합한기본예제를보여줍니다.

레이저 절단

다음예제는레이저절단애플리케이션용산업용로봇을프로그래밍하는방법을보여줍니다.

전면 유리 글루 분사

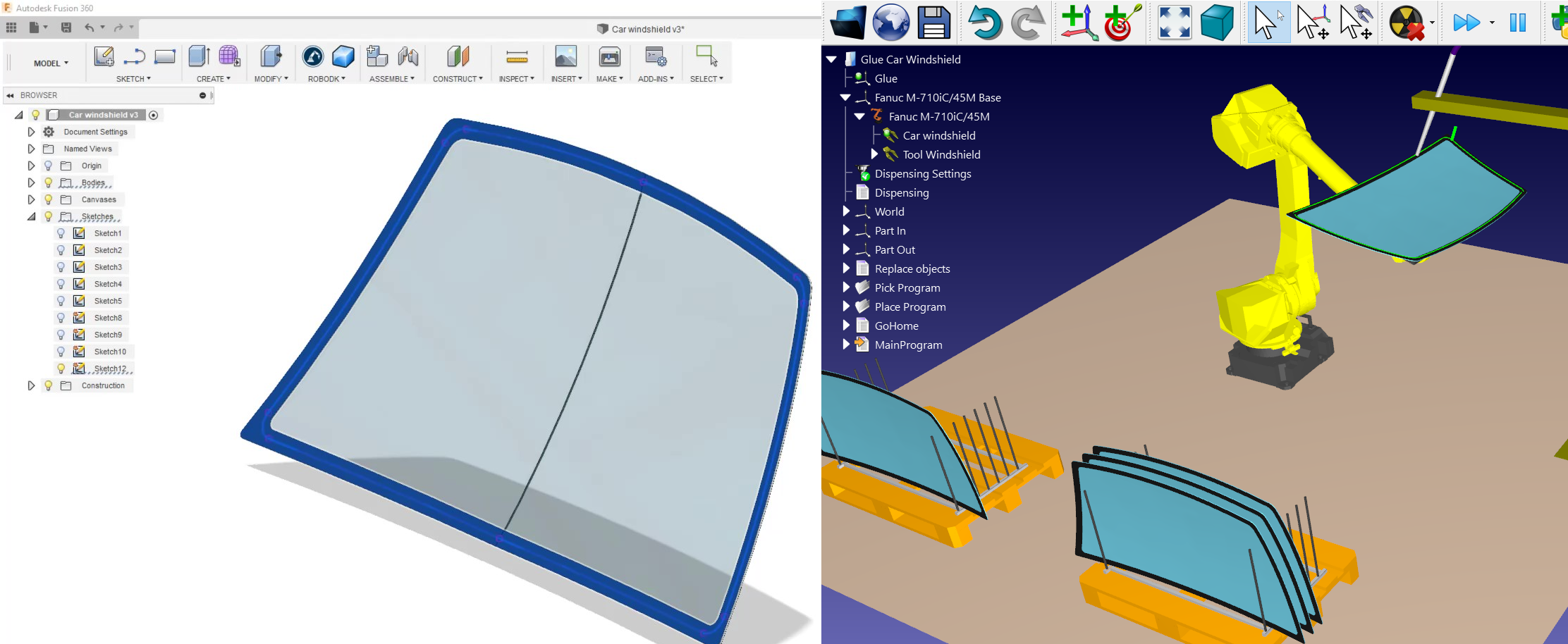

다음예는글루디스펜싱애플리케이션을위한로봇시뮬레이션및프로그램을생성하는방법을보여줍니다. 이예에서로봇은부품을잡고있으며공구는고정되어있습니다. 이형식의설정을원격 TCP라고도합니다.

로봇 디버링

다음예제는디버링애플리케이션용로봇을프로그래밍하는방법을보여줍니다. 이예제에서는 Fusion의 Manufacturing 워크벤치(CAM/가공도구)를사용해야하며, 로봇가공애플리케이션에 Fusion과 RoboDK를활용하는데도움이됩니다.

수동 설치

Autodesk Fusion 360용 RoboDK 플러그인의수동설치단계입니다. RoboDK 설치관리자를사용하여 Fusion용 RoboDK 플러그인이기본적으로자동설치되지않은경우다음단계를수행하십시오.

1.(아직설치하지않은경우,) Autodesk Fusion을설치하십시오.

2.RoboDK를다운로드하여설치하십시오.

3.Autodesk Fusion 360용 RoboDK 플러그인을다운로드하십시오.

4.ZIP 파일을마우스오른쪽버튼으로클릭하고 ‘속성’을선택합니다. 그런다음 ‘차단해제’ 옵션이표시되면이를선택하고 ‘적용’을누른뒤 ‘확인’을누릅니다.

5.컴퓨터에압축을해제하십시오(문서폴더, 바탕화면또는 Fusion 추가기능폴더에둘수있습니다: C:\Users\Username\AppData\Roaming\Autodesk\Autodesk Fusion 360\API\AddIns\Robodk).

Fusion 360에 RoboDK 플러그인을설치하십시오:

6.Autodesk Fusion 360을여십시오.

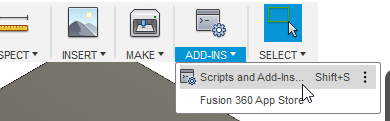

7.MODEL 작업공간에서 ADD-INS-Scripts and Add-Ins(Shift+S)를선택하십시오.

Plugin Fusion360 - 영상 12

8.추가기능탭을선택하십시오.

9.녹색 + 버튼을선택하십시오.

Plugin Fusion360 - 영상 13

10.다음경로를입력하십시오. C:\RoboDK\Other\Plugin-Fusion360\RoboDK\

11.Fusion 360 시작시 RoboDK 추가기능이실행되도록시동시실행옵션을선택(체크)하십시오.

12.실행을선택하십시오.

그런다음MODEL작업공간에서 RoboDK라는도구모음을확인하십시오.

Plugin Fusion360 - 영상 14

또한, MODEL 작업공간의CREATE도구모음에있는모든 CAD 관련명령과MANUFACTURE작업공간의ACTIONS도구모음에있는모든 CAM 관련명령이있습니다.

Plugin Fusion360 - 영상 15
