산업용로봇암은반복성은높지만정확하지는않으므로로봇캘리브레이션을통해산업용로봇의정확도를향상시킬수있습니다. 로봇의공칭정확도는로봇브랜드와모델에따라다릅니다. RoboDK와로봇캘리브레이션옵션을사용하면로봇정확도를 2~10배향상시킬수있습니다.
RoboDK를사용하면 6축로봇암을캘리브레이션할수있으며, 소형로봇의경우최대 0.050 mm, 중형로봇의경우최대 0.150 mm의정확도를얻을수있습니다. 캘리브레이션후얻을수있는정확도는로봇모델과사용자의설정에크게좌우됩니다. RoboDK로는 5축또는 7축로봇암을캘리브레이션할수없습니다.

로봇을캘리브레이션하려면측정시스템이필요합니다. RoboDK를사용하여로봇을캘리브레이션하고정확한로봇프로그램을생성할수있습니다(프로그램필터링및 RoboDK의오프라인프로그래밍엔진사용포함). RoboDK는또한볼바테스트또는로봇밀링을통해캘리브레이션전후로봇의정확도를테스트하는데사용될수있습니다.
로봇캘리브레이션은오프라인프로그래밍(OLP)으로프로그래밍된로봇의정확도를크게향상시킬수있습니다. 캘리브레이션된로봇은캘리브레이션되지않은로봇보다절대위치정확도와상대위치정확도가모두더높습니다.
RoboDK로로봇캘리브레이션을올바르게수행하려면다음하드웨어및소프트웨어구성요소가필요합니다.
1.하나이상의로봇팔(6축로봇팔).
2.측정시스템: Leica, API 또는 Faro와같은모든레이저트래커및/또는 Creaform의 C-Track 스테레오카메라와같은광학 CMM을사용할수있습니다. 측정시스템과통신하기위한해당소프트웨어도설치되어있어야합니다. 예를들어, Leica 트래커는추가소프트웨어를설치할필요가없지만, C-Track 시스템은 VxTrack 및 VxModel 옵션이포함된 VxElements를설치해야합니다.
3.RoboDK 소프트웨어가설치되어있어야하며로봇캘리브레이션테스트를위한적절한라이선스가필요합니다. 네트워크라이선스의경우라이선스를확인하기위해인터넷연결이필요합니다. 로봇캘리브레이션을위해 RoboDK를설치하거나업데이트하려면다음단계를수행하십시오.
a.다운로드사이트에서 RoboDK를다운로드하십시오.
https://robodk.com/download
b.측정시스템용드라이버를설정합니다(Creaform Optical CMM에는필요하지않음). 적절한폴더를압축해제하고복사하십시오.
API 레이저트래커: https://robodk.com/downloads/private/API.zip (OTII and Radian 트래커)
Faro 레이저트래커: https://robodk.com/downloads/private/Faro.zip (all Faro 트래커)
Leica 레이저트래커: https://robodk.com/downloads/private/Leica.zip (all Leica 트래커) C:/RoboDK/api/ 폴더로압축해제후복사하십시오.
4.레이저트래커를사용할때는로봇공구에하나이상의타겟을부착해야합니다. 중요: 공구설정시타겟을 6축근처에배치하지않도록주의하십시오. 그렇지않으면로봇플랜지의위치를올바르게식별할수없습니다(TCP의 [X, Y] 좌표가 [0,0]이어서는안됨).
측정을시작하기전에 RoboDK(오프라인설정)에서로봇설정의가상환경을생성하는것이좋습니다. 이섹션에서는 RoboDK 스테이션을오프라인으로준비하는방법에관해설명합니다. 이작업은로봇과트래커가없어도 RoboDK가설치된컴퓨터만으로수행할수있습니다.
RoboDK 캘리브레이션프로젝트예제는다음라이브러리에서다운로드할수있습니다. https://robodk.com/stations#filter?feature=calibration-project.

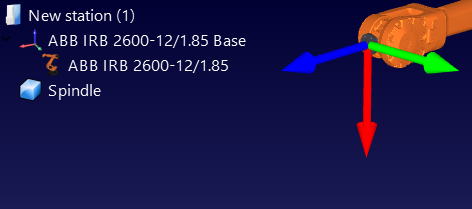

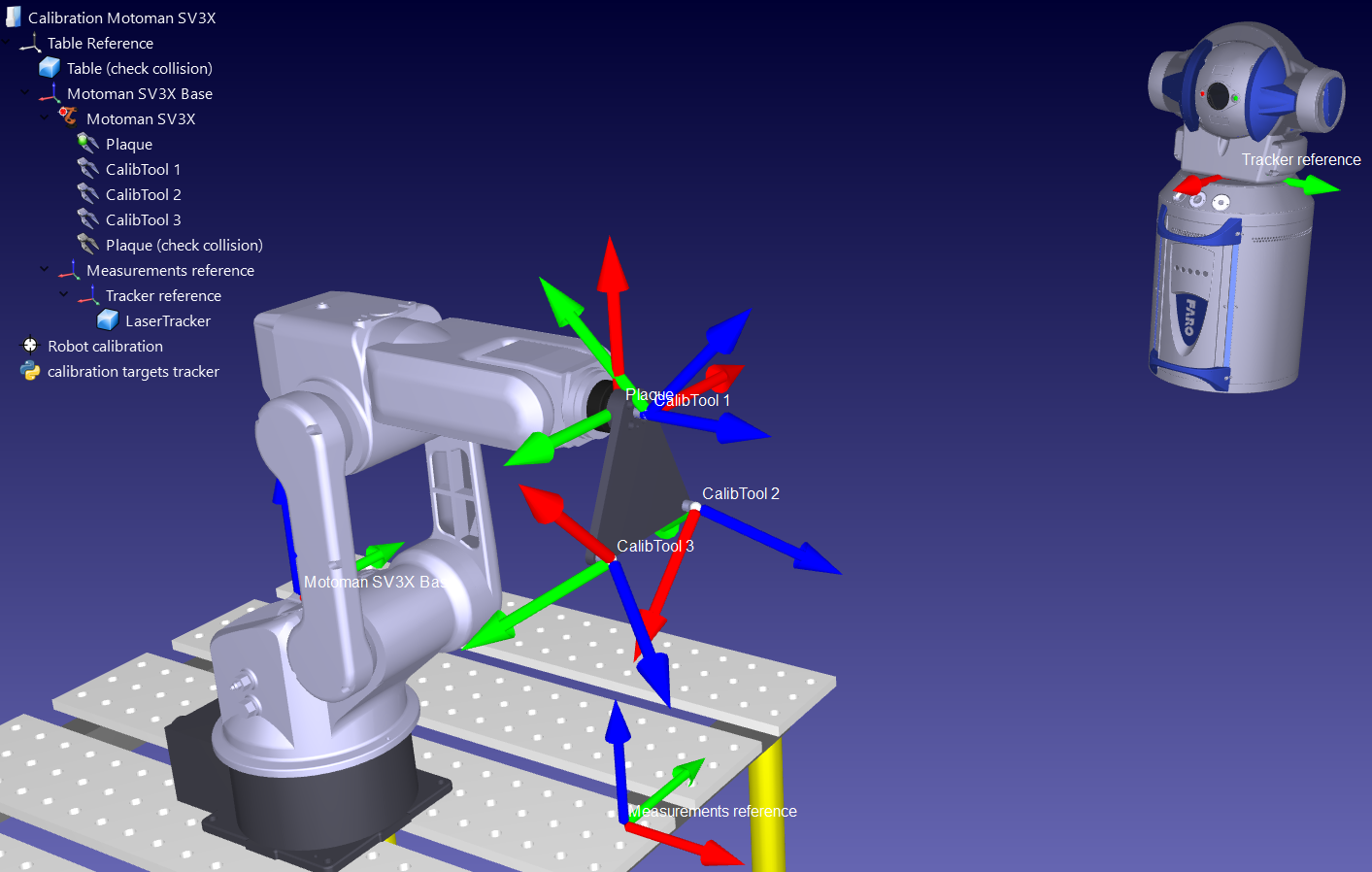

오프라인셀이이미있으면이섹션을건너뛰십시오. 기준좌표계와공구좌표계는대략적으로추정할수있습니다. 샘플스테이션은다음그림과같습니다.

RoboDK 스테이션은가상환경스테이션과캘리브레이션정보가저장되는곳입니다. 스테이션은 RDK 파일로저장됩니다. 다음단계에따라로봇캘리브레이션을위한로봇스테이션을처음부터새로만드십시오(비디오미리보기: https://youtu.be/Nkb9uDamFb4):
1.로봇을선택하십시오.

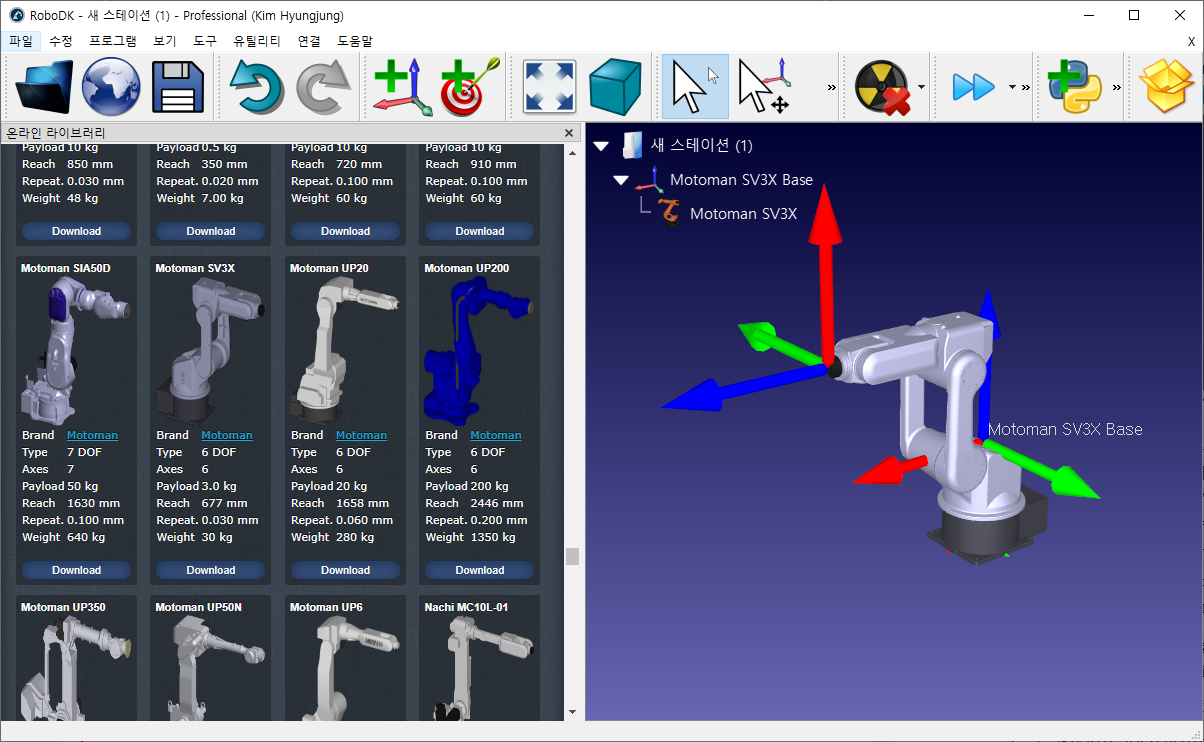

a.파일➔로봇라이브러리열기를선택하십시오. 온라인라이브러리가브라우저에서열립니다.
b.필터를사용하여이름, 브랜드, 페이로드등으로로봇을찾으십시오.
c.열기를선택하면로봇이열려있는 RoboDK 프로젝트에자동으로나타납니다.
d.또는 http://robodk.com/library에서로봇파일(.robot 파일)을다운로드하여 RoboDK로여십시오.

2.로봇캘리브레이션을위한프로젝트를준비하십시오.
a.프로그램➔참조프레임추가를선택하여참조프레임을추가하십시오.
i.로봇베이스프레임에대해하나의 "측정기준" 프레임을추가해야합니다.
ii.방금추가한 "측정기준"에대해하나의 "트래커기준"을추가해야합니다.
iii.트래커가보는공구의위치를시각화하기위해 "측정기준" 프레임에대해하나의 "공구기준"을선택적으로추가할수있습니다.
b.공구객체(STL, IGES 및 STEP 파일은지원되는형식)를추가하고로봇(항목트리내부)으로끌어다놓으면객체가자동으로공구로변환됩니다. 자세한내용은여기를참조하십시오.


선택사항: 프로그램➔툴 추가를선택하여스테이션에서시각화하려는 TCP를추가합니다(충돌또는기타확인). 대략적인 TCP 값을설정하려면아래의절차를수행하십시오.
i.선택사항: 프로그램공구추가 (TCP)를선택하여스테이션에서시각화하려는 TCP를추가합니다(충돌또는기타확인). 대략적인 TCP 값을설정하려면아래의절차를수행하십시오.

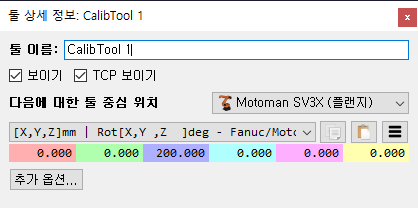

ii.대략적인 TCP 값을설정하십시오. 우측의두버튼을사용하여 6 개의값을한번에복사/붙여넣기할수있습니다.
iii.캘리브레이션에사용되는 TCP의이름을 "CalibTool id"로바꾸는것이좋습니다. 여기서 id는캘리브레이션타겟번호입니다.

c.파일➔오픈…메뉴를사용하여가상스테이션을모델링하기위해다른 3D CAD 파일(STL, IGES, STEP, SLD, ...)을추가하십시오. 또는파일을 RoboDK의기본창으로끌어다놓습니다.
3.스테이션에캘리브레이션모듈을추가하십시오.

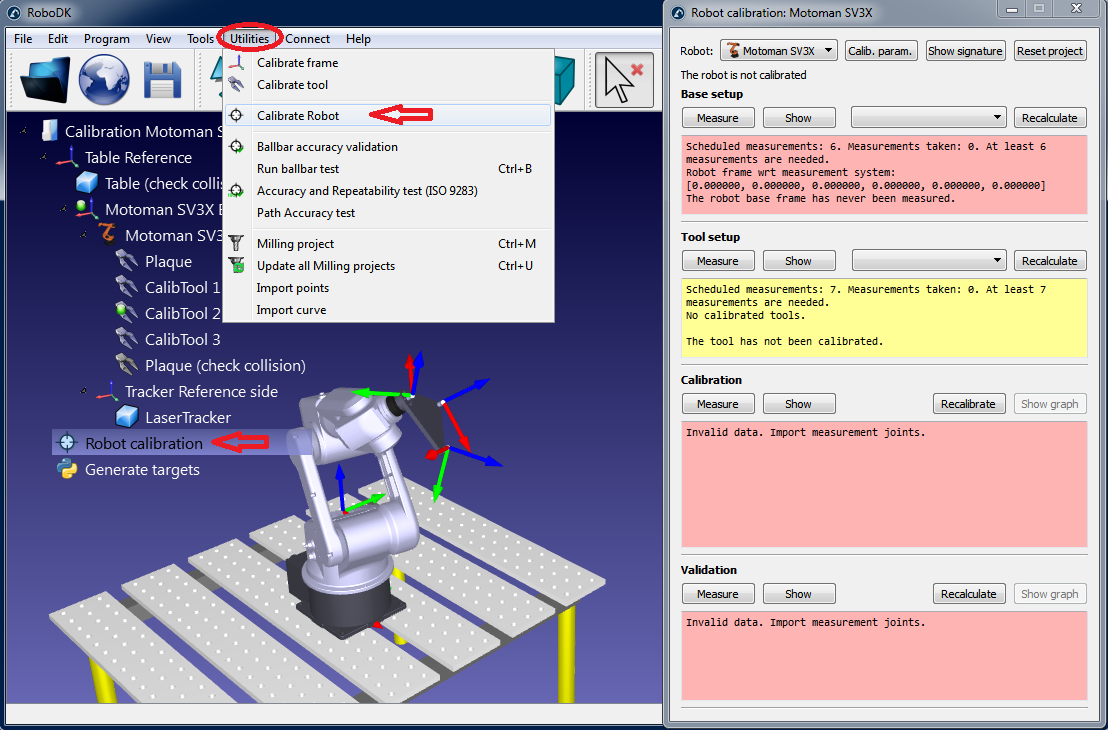

a.유틸리티➔로봇 캘리브레이션메뉴를선택하십시오.
b.포인트(3 자유도)를선택하십시오. 포즈측정이가능하고 RoboDK와호환되는레이저트래커(예: Leica T-Mac 레이저트래커)가있는경우선택적으로포즈(6 자유도)를선택할수있습니다.

그러면, 다음창이나타납니다.

이창은지금은닫아도됩니다. 로봇 캘리브레이션스테이션항목을더블클릭하면언제든지열수있습니다.

4.스테이션을저장하십시오.
a.파일➔스테이션 저장을선택하십시오.
b.폴더및파일이름을입력하십시오.
c.저장을선택하십시오. 새로운RDK파일이생성될것입니다(RoboDK 스테이션파일).
2.RDK 파일을열면언제든지스테이션수정사항을복구할수있습니다(Windows에서파일을더블클릭).
RDK 파일을열면언제든지스테이션수정사항을복구할수있습니다(파일을더블클릭).
1.캘리브레이션공구(SMR 타겟)의이름은 "CalibTool 1"이어야합니다. 1개의공구/타겟만으로캘리브레이션을시작하는것을강력히권장합니다. 캘리브레이션타겟이더있는경우인덱스를그에맞게증가시켜야합니다. 예를들어캘리브레이션공구/SMR이 3개인경우 "CalibTool 1", "CalibTool 2", "CalibTool 3"으로이름을지정하십시오.
2.측정기준프레임은로봇베이스에직접종속됩니다.
3.트래커기준은측정기준에직접연결되어야합니다. 트래커기준은측정기준에대한레이저트래커의대략적인위치여야합니다. 베이스설정에서트래커위치를적절히조정합니다.
4.스테이션에로봇캘리브레이션프로젝트가있고, 수행하려는모든측정이충돌이없으며레이저트래커에서보이는지확인하십시오(각측정그룹에대해표시선택).
5.충돌을자동으로확인하려면충돌확인에사용할모든객체에 "collision"이라는이름태그를사용해야합니다. 충돌을안전하게피하기위해충돌확인에는캘리브레이션된공구보다약 25% 큰공구를사용하는것이좋습니다.
로봇캘리브레이션을성공적으로수행하는데필요한 4가지측정세트가있습니다.
1.베이스설정: 로봇에대한캘리브레이션기준을배치하려면축 1과 2를움직이는 6개(또는그이상)의측정이필요합니다. 캘리브레이션설정창에서표시를선택하면로봇이순서대로움직입니다.
2.공구설정: 공구플랜지및공구타겟을캘리브레이션하려면 7회이상의측정(축 5 및 6 이동)이필요합니다. 표시를선택하면로봇이순서대로움직입니다.
3.캘리브레이션측정: 로봇을캘리브레이션하려면 60회이상의측정이필요합니다. 이러한측정은로봇작업공간에무작위로배치될수있으며주변물체와충돌이없어야합니다.
4.검증측정(선택사항): 로봇의정확도를검증하기위해원하는만큼측정을계획할수있습니다. 이러한측정은로봇의정확도를검증하는데에만사용되며로봇을캘리브레이션하는데에는사용되지않습니다.
처음두세트의측정은 RoboDK에의해자동으로생성됩니다. 표시를선택하면로봇이다음이미지와같이순서를따릅니다. 순서를변경해야하는경우, 측정을선택하고데이터내보내기를선택하여캘리브레이션측정값을 CSV 파일로내보냅니다. 이파일은 Excel 시트를사용하여편집하고데이터가져오기를클릭하여다시가져올수있습니다.

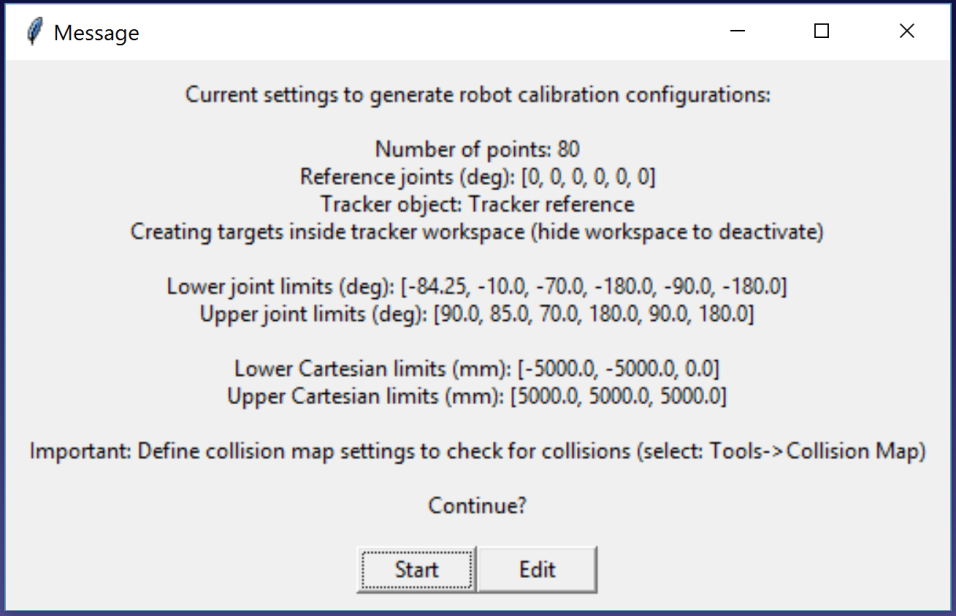

측정생성이라는매크로스크립트를사용하여마지막두세트의측정(캘리브레이션및검증)을생성할수있습니다. 이스크립트는로봇캘리브레이션프로젝트를시작할때스테이션에자동으로추가됩니다. 매크로를두번클릭하여실행하십시오. 이매크로는사용자가다음설정을정의하도록안내하는 Python 프로그램입니다.
●측정수: 생성할측정수입니다. 로봇캘리브레이션에는최소 60개의측정이필요하므로기본적으로 80개의측정이사용됩니다.
●기준위치: 기준위치는공구가트래커를향하고타겟이보이는상태의로봇위치여야합니다.
●관절한계: 하한및상한관절한계를입력해야합니다.
●직교한계: 로봇참조프레임에대한직교한계(X, Y, Z 값)를입력할수있습니다.
스크립트는공구가트래커를향하면서관절및직교제약조건을준수하는측정을자동으로생성합니다. 기준위치에서트래커를향하는방향을축으로공구주위에 +/-180도회전이허용됩니다. 또한관절이동순서는충돌이없으며측정작업공간내에있습니다(작업공간이표시되도록설정된경우). 다음이미지는자동시퀀스가시작되기전에사용자에게표시되는요약을보여줍니다. 절차가완료되는데최대 5분이걸릴수있습니다.

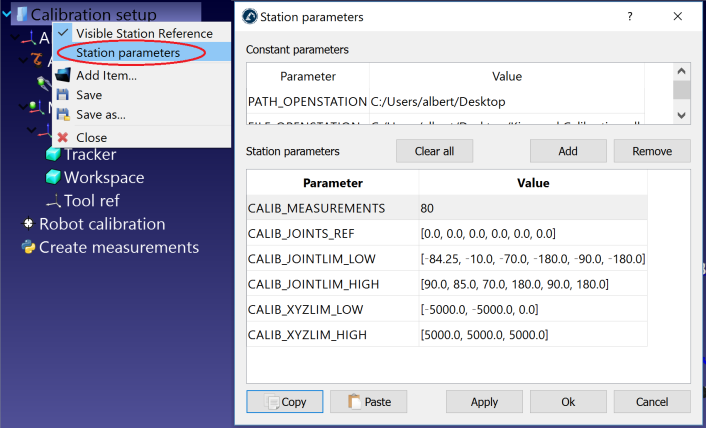

원하는경우측정생성스크립트를마우스오른쪽버튼으로클릭하고스크립트편집을선택한다음알고리즘의추가매개변수를수정할수있습니다. 스크립트는사용자입력을스테이션매개변수로자동저장합니다. 다음이미지와같이스테이션을마우스오른쪽버튼으로클릭하고스테이션매개변수를선택하여이러한설정을확인, 편집또는삭제할수있습니다.

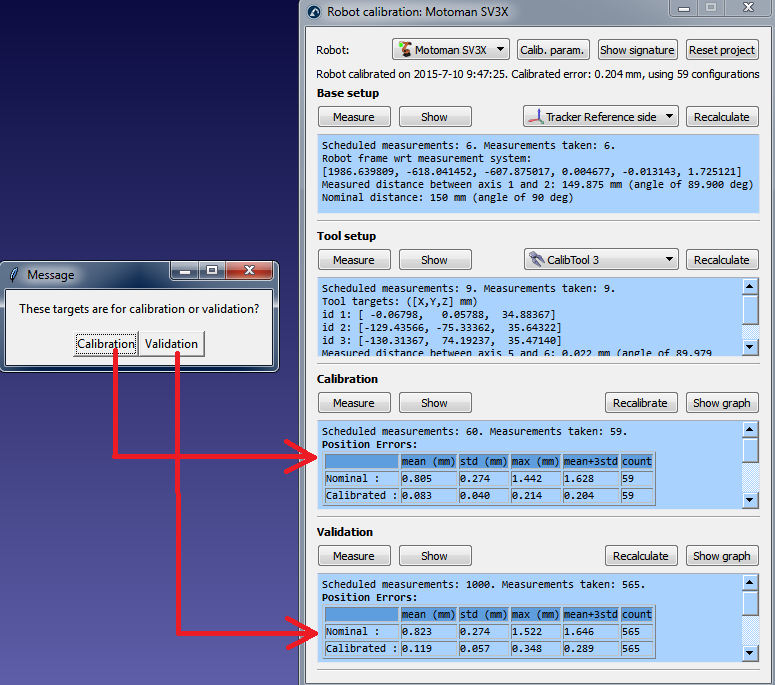

알고리즘이완료되면새메시지가나타납니다. 로봇캘리브레이션에 60개의측정을사용하려면 "캘리브레이션"을선택하십시오. 같은스크립트를다시실행하여검증을위한다른측정세트를생성할수있습니다. 이단계는선택사항이지만검증목적으로 80회의측정을권장합니다.

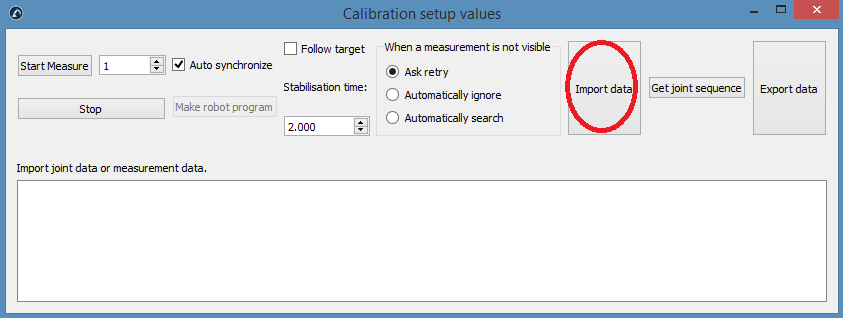

마지막으로측정메뉴내에서데이터 가져오기를선택하여수동으로선택한구성을가져올수도있습니다. CSV 또는 TXT 파일을 Nx6 매트릭스로가져올수있습니다. 여기서 N은구성수입니다.



캘리브레이션후최상의정확도를얻으려면적절한설정이되어있는지확인해야합니다.

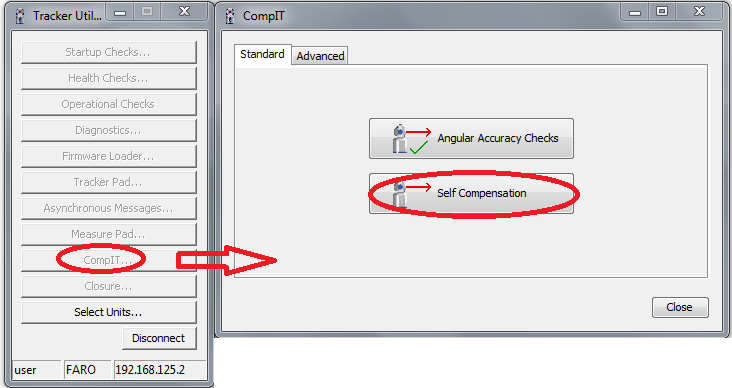

측정절차를자동화하려면레이저트래커와로봇을컴퓨터에연결해야합니다. 레이저트래커를움직일경우 3점을통해기준좌표계를측정하는것이좋습니다 (이단계는축 1의원점위치를복구하려는경우필수입니다. 자세한내용은부록 II참조).

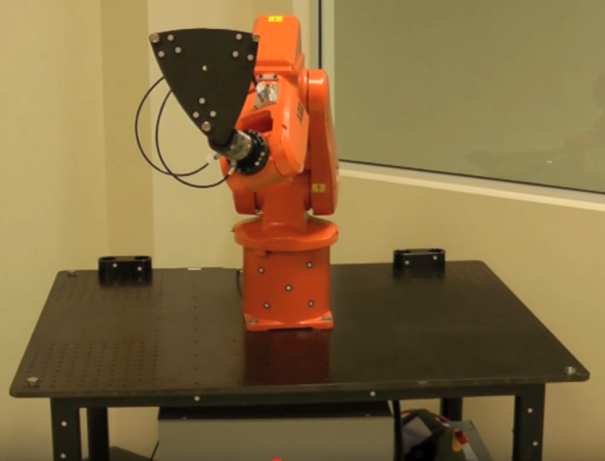

또한다음이미지에표시된대로하나이상의 SMR 타겟을부착해야합니다. 정확한결과를얻으려면 SMR 하나로충분합니다. SMR 타겟은관심있는 TCP 근처에배치하는것이좋습니다. 예를들어, 로봇을로봇가공에사용할경우스핀들의절단축에 SMR 하나를배치해볼수있습니다.

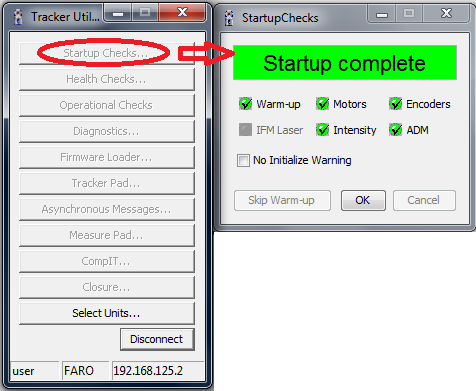

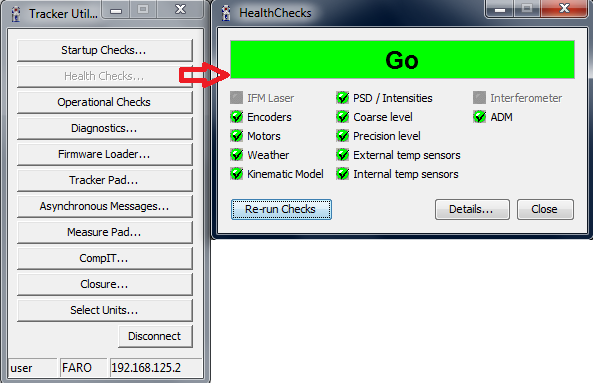

RoboDK와의통신을올바르게설정하려면레이저트래커의 IP가필요합니다. 레이저트래커와의통신을확인하려면다음단계를수행하십시오.
a.연결➔레이저트래커연결메뉴를선택하십시오. 새로운창이열릴것입니다.
b.레이저트래커의 IP를설정하십시오.
c.“연결”버튼을클릭하십시오.

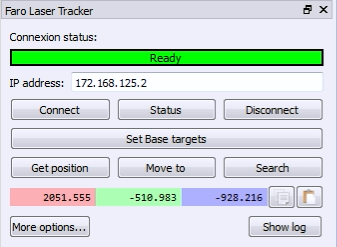

연결에성공하면“준비”라는녹색메시지가표시됩니다. 창을닫을수있으며연결은활성상태로유지됩니다.

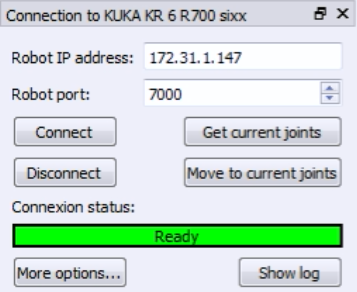

RoboDK와의통신을올바르게설정하려면로봇의 IP(또는 RS232 연결을위한 COM 포트번호)가필요합니다. 로봇과의통신을확인하려면다음단계를따르십시오.
1.연결➔로봇 연결을선택하십시오. 새로운창이열릴것입니다.
2.로봇의 IP 및포트(또는 RS232를통한연결의경우 COM 포트)를설정하십시오.
3.연결버튼을클릭하십시오.
4.문제가발생하면부록을참조하십시오.
연결에성공하면준비완료를표시하는녹색메시지가표시됩니다. 위치가져오기를선택하면가상로봇의위치가실제로봇의위치와정확히일치해야합니다. 또는로봇을시뮬레이터에설정된현재위치로이동하려면현재조인트로이동을선택하십시오. 지금은이사이드창을닫아도되며, 창이닫히더라도연결은활성상태로유지됩니다.

캘리브레이션기준체는로봇베이스에부착해야합니다. 이는캘리브레이션중에트래커를이동하거나두로봇의캘리브레이션결과를비교할때유용합니다. 캘리브레이션기준프레임은 3개의실물점또는 SMR로정의되어야합니다.
캘리브레이션중에레이저트래커를이동할계획이거나축 1의마스터링을복구하려는경우캘리브레이션참조프레임을사용할수있습니다. 캘리브레이션기준은로봇베이스에부착되어야합니다. 이는캘리브레이션중에트래커를이동하거나두로봇캘리브레이션을비교하려는경우유용합니다. 캘리브레이션참조프레임은 3개의실재하는점또는 SMR로정의되어야합니다.
레이저트래커를움직일때마다다음단계를수행하십시오.
1.연결➔Faro 레이저트래커연결을선택하십시오. 또는보유하고있는해당트래커를선택하십시오.
2.레이저트래커의 IP 주소를설정하고 ‘연결’을선택합니다(레이저트래커가연결되어있지않은경우).
3.레이저트래커의 IP를설정하고연결을선택하십시오(레이저트래커가연결되어있지않은경우).

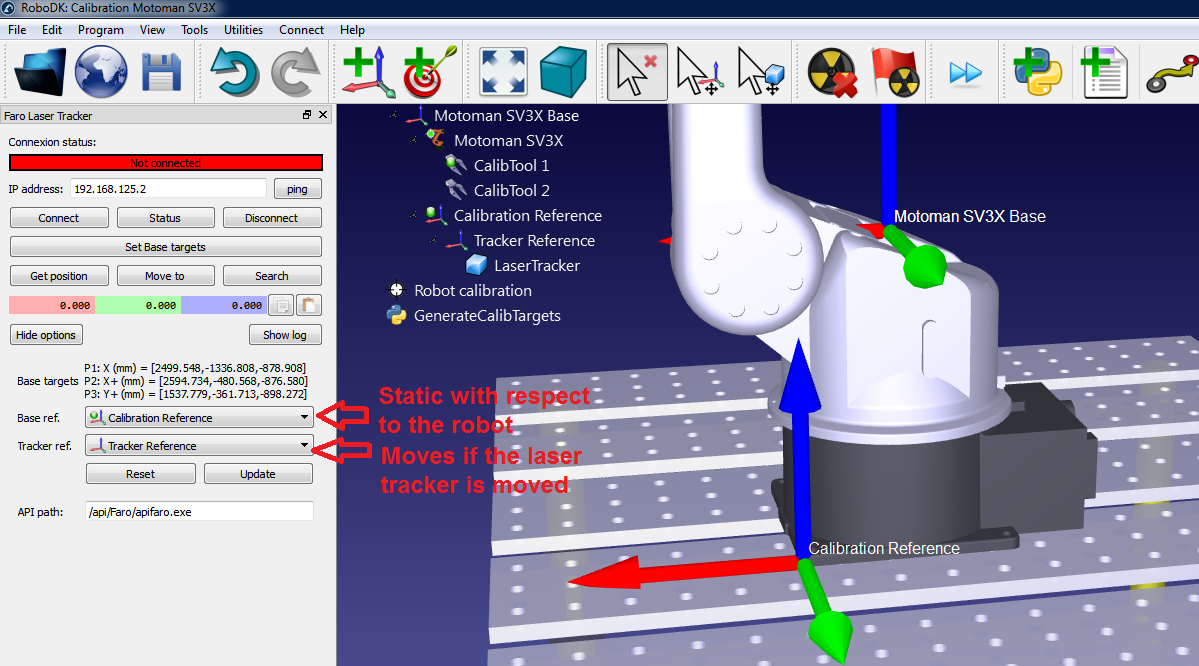

4.이미지에표시된대로캘리브레이션기준및트래커기준을설정하십시오. 캘리브레이션기준은 "측정기준"이라고도합니다.
5.베이스타겟설정을선택하십시오.

RoboDK는다음이미지에표시된메뉴를통해사용자를안내합니다. 절차가완료되면레이저트래커의위치가캘리브레이션기준에대해자동으로업데이트됩니다.




로봇캘리브레이션은4단계로나뉩니다. 각단계마다일련의측정이필요합니다. 이네단계는아래의순서를반드시준수해야합니다.
1.베이스기준측정(3분)
2.공구기준측정(3분)
3.캘리브레이션측정(7분, 60회측정)
4.검증측정(7분, 60회측정)
다음영상은 20분만에이캘리브레이션을수행하는방법을보여줍니다: https://www.robodk.com/robot-calibration#tab-lt. 검증측정(4단계)은로봇을캘리브레이션하는데필수는아니지만정확도결과에대한객관적인관점을제공합니다. 또한한영역에서로봇을캘리브레이션하고다른영역에서검증했을때의영향을확인할수도있습니다.

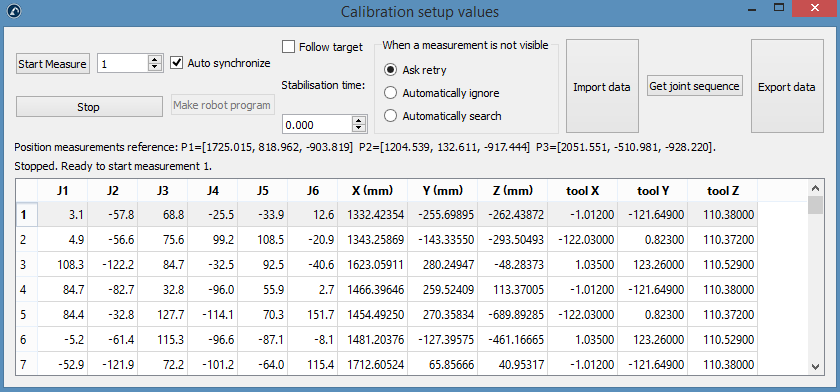

4가지측정세트각각에대해측정버튼을선택하십시오. 그러면새로운측정을수행하고기존측정값을텍스트파일(csv 또는 txt 형식)로가져오거나내보낼수있는새창이열립니다.

1.적절한포스트프로세서를사용하여로봇프로그램을생성하십시오.
2.'로봇 프로그램 만들기' 버튼을 클릭하세요.
3.'자동 동기화'의 선택을 해제하십시오.
기본적으로로봇과측정시스템은연결된로봇을통해자동으로동기화됩니다. 로봇드라이버를사용할수없는경우에도, 티치펜던트에서사용자에게수동동기화를요청하는로봇프로그램을생성하여로봇캘리브레이션을수행할수있습니다.

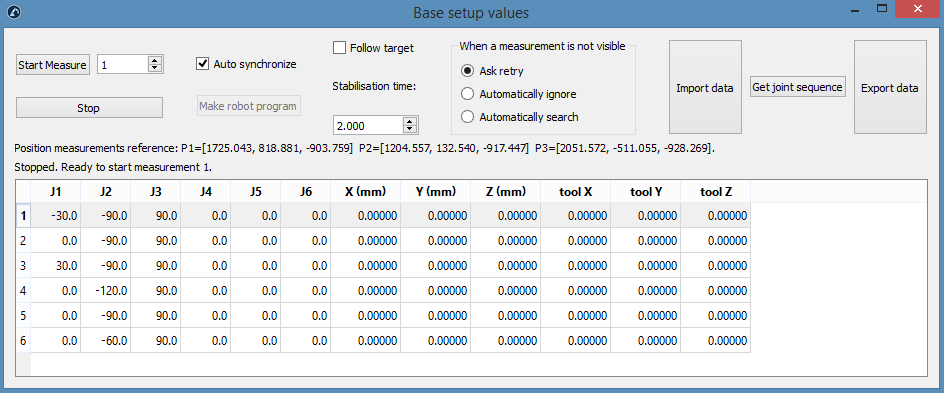

6개의측정모두에대해같은타겟을측정하면공구플랜지의어느곳에서나이러한측정을수행할수있습니다. 측정을시작하려면베이스설정섹션에서측정을선택하십시오. 다음과같은창이열립니다. 그런다음측정시작을선택하면로봇이예약된측정을차례로이동하며수행합니다.

측정이완료되면창을닫으십시오. 그러면로봇베이스프레임에대해측정참조프레임이업데이트됩니다. 참조프레임을선택하지않은경우참조프레임을추가하고(프로그램➔참조프레임추가선택) 이를로봇베이스참조프레임(항목트리에서드래그앤드롭) 아래에배치할수있습니다.

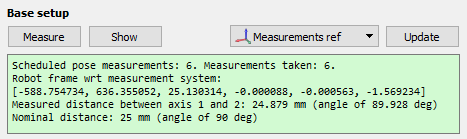

요약에는캘리브레이션참조프레임에대한로봇참조프레임의위치및방향이표시됩니다([x,y,z,w,p,r] 형식, mm 및라디안).
6개의측정에대해동일한타겟을측정하는한공구플랜지의어느곳에서나측정 1-6을수행할수있습니다. 그후에측정하려는모든 TCP는동일한 TCP에대해하나의측정을추가합니다. 이경우에는 3개의 TCP가있으므로총 6 + 3 = 9 측정이됩니다. 측정을두번클릭하면해당위치에서측정을계속할수있습니다.

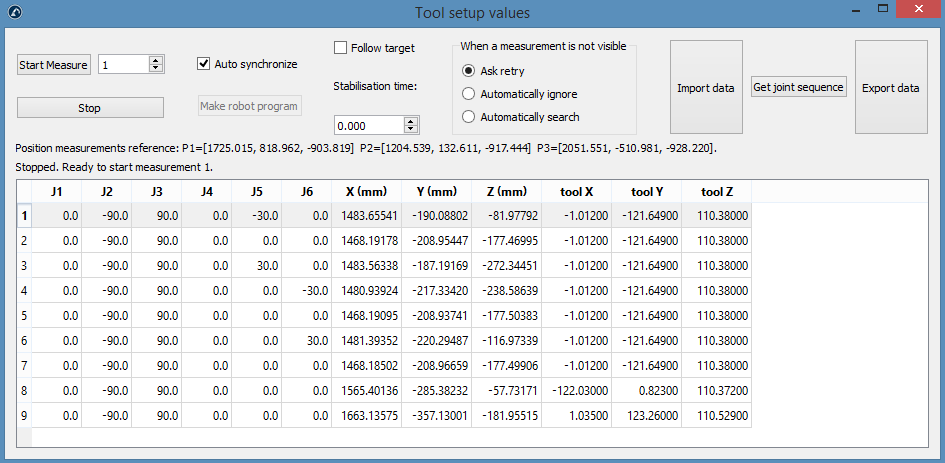

이전섹션과같이공구설정섹션에서측정을선택하십시오. 다음창이열립니다. 측정시작을선택하면로봇이계획된측정위치를순차적으로이동합니다. 해당위치에서측정을계속하려면측정을두번클릭하십시오.

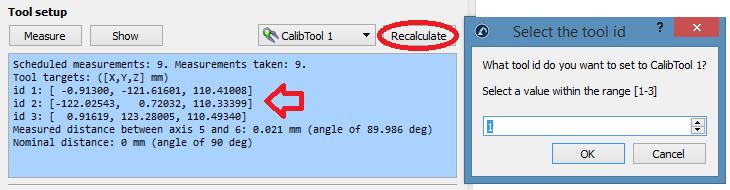

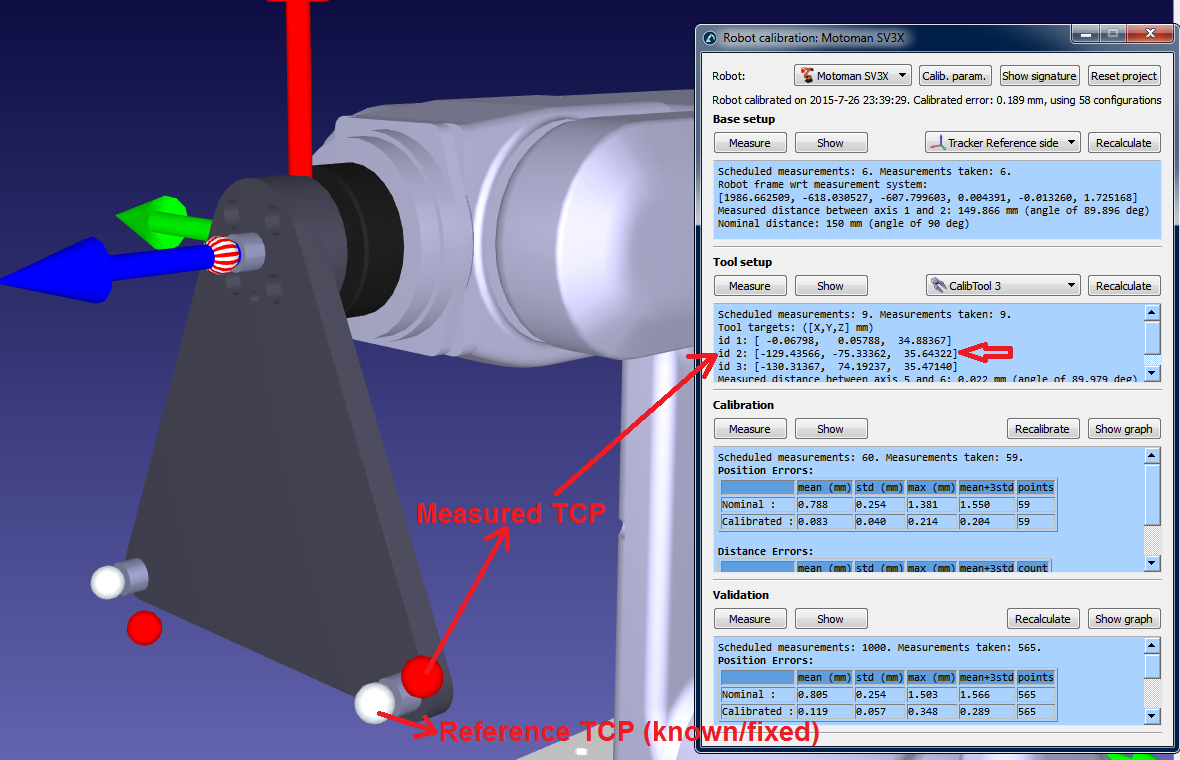

절차가완료되면요약에보정된 TCP가표시됩니다. TCP 정의(다음이미지의 “CalibTool 1”)는자동으로업데이트됩니다. TCP를선택하지않은경우새 TCP를추가하고(“프로그램➔빈공구추가” 선택) “재계산”을선택할수있습니다. 새로운창이나타나고측정순서에따라공구의 "id"를선택해야합니다. 필요한만큼많은 TCP를업데이트하기위해동일한절차를반복할수있습니다(이경우 3개의 TCP). 공구이름이숫자로끝나면공구의 ID가자동으로감지됩니다.

캘리브레이션섹션에서측정을선택하여로봇캘리브레이션측정창을여십시오. 그런다음측정시작을선택하면로봇이계획된측정을차례로거치며이동합니다. 해당위치에서측정을계속하려면측정을두번클릭하십시오.

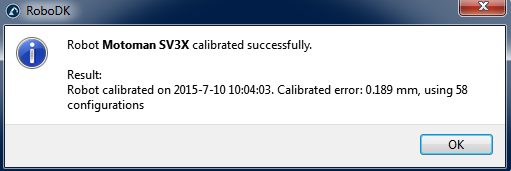

측정이완료되면창을닫으십시오. 로봇이자동으로캘리브레이션되며문제가없으면다음메시지가표시됩니다.

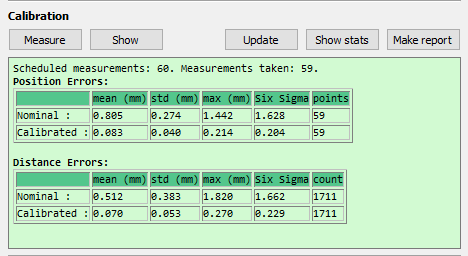

마지막으로, 녹색화면에는캘리브레이션측정에관한통계와해당측정의정확도가얼마나향상되었는지표시됩니다.

로봇을캘리브레이션하는데사용한것과같은측정값을사용하여로봇의정확도를검증해서는안되므로, 정확도를검증하기위해추가측정을수행하는것이좋습니다(정확도결과에대해보다객관적인관점을가질수있음).
검증측정을수행하려면같은캘리브레이션절차를따라야합니다. 요약에검증통계가표시됩니다. 자세한내용은다음 결과 섹션을참조하십시오.

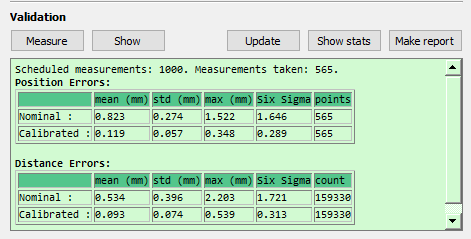

캘리브레이션이완료되면 RoboDK에서제공하는통계를통해정확도향상을분석할수있습니다. 이통계를표시하려면로봇캘리브레이션창을여십시오(로봇캘리브레이션아이콘을두번클릭하십시오). 검증섹션의요약창에는캘리브레이션전(공칭운동학) 및캘리브레이션후(캘리브레이션된운동학) 오차가표시됩니다. 두개의표가제공됩니다. 하나는위치오차에관한통계를나타내고다른하나는거리오차를나타냅니다.
●위치오차: 위치오차는로봇이참조프레임에대해한점에도달할수있는정확도입니다.
●거리오차: 거리오차는점쌍의거리오차를측정하여얻습니다. 로봇이보는두점사이의거리(캘리브레이션된운동학을사용하여얻은값)를측정시스템이보는거리(물리적으로측정된값)와비교합니다. 모든쌍의조합이고려됩니다. 315번측정했다면 315x314/2 = 49455개의거리오차값이얻어집니다.
제공된통계는평균오차, 표준편차(std) 및최대오차입니다. 또한, 평균에표준편차의3배를더한값이제공되는데, 이는모든측정의 99.98%에대한예상오차에해당합니다(오차가정규분포를따른다는점을고려하면).

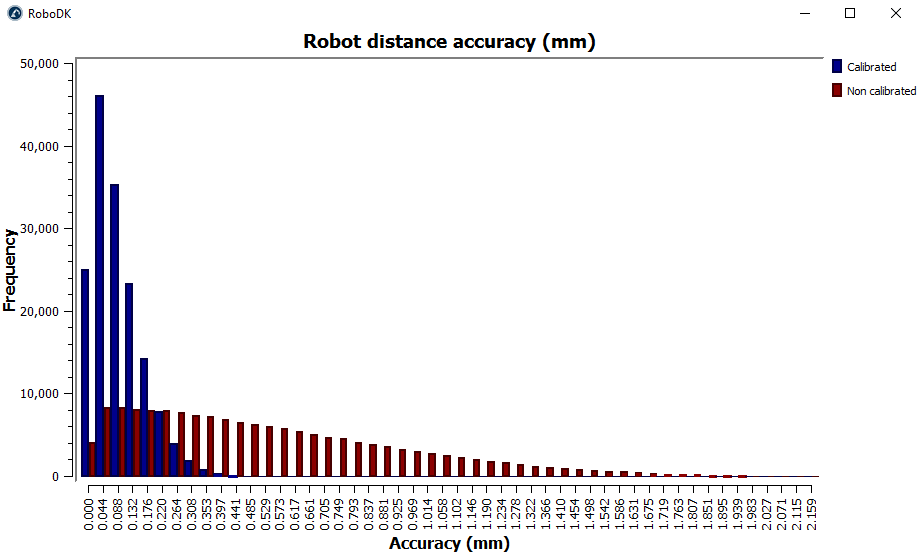

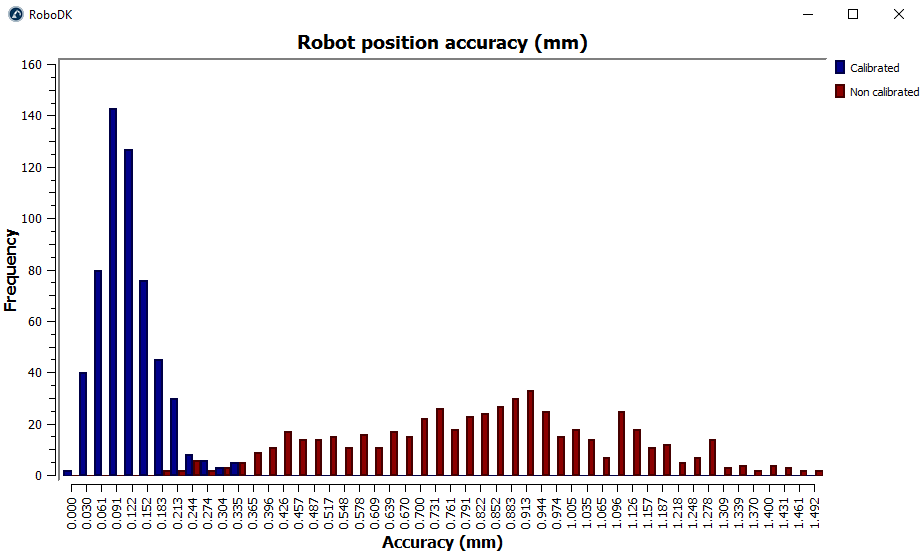

통계표시를선택하면두개의히스토그램이캘리브레이션전후의오차분포를보여줍니다. 하나는위치정확도에대한히스토그램이고다른하나는거리정확도에대한히스토그램입니다. 다음이미지는이예제에서사용된 315개의검증측정에해당합니다.


마지막으로보고서 작성을선택하면이섹션에제공된정보가포함된 PDF 보고서가생성됩니다.
로봇이캘리브레이션되면캘리브레이션된로봇의절대정확도를사용하여프로그램을생성하는두가지옵션이있습니다.
●기존프로그램필터링: 프로그램내부의모든로봇타겟이로봇의정확도를향상하도록수정됩니다. 수동으로또는 API를사용하여수행할수있습니다.
●오프라인프로그래밍에 RoboDK를사용하여정확한프로그램을생성하십시오 (API를사용하여생성된프로그램을포함하여생성된프로그램은이미필터링되어있습니다).

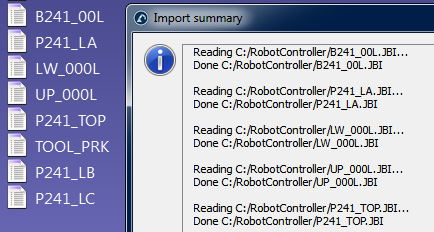

기존프로그램을수동으로필터링하려면로봇프로그램파일을 RoboDK의메인화면으로끌어다놓은후(또는파일➔열기선택) 필터만을선택하십시오. 프로그램이필터링되어같은폴더에저장됩니다. 필터링알고리즘을사용하는데문제가있으면필터요약에언급됩니다. 또한, RoboDK 내에서프로그램을시뮬레이션하려는경우프로그램을가져올수있는옵션이있습니다. 프로그램에종속성(툴프레임또는베이스프레임정의, 서브프로그램등)이있는경우첫번째프로그램을가져오는같은디렉토리에있어야합니다.

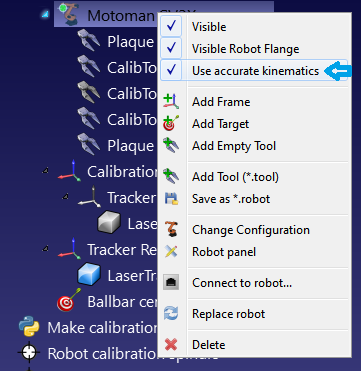

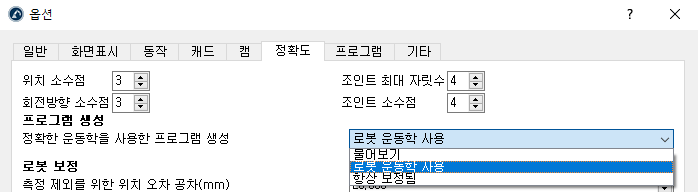

RoboDK로프로그램을가져오면절대정확도의유무와관계없이재생성할수있습니다. RoboDK의주요정확도설정(도구➔옵션➔정확도)에서항상정확한운동학을사용하여프로그램을생성할것인지, 매번묻기를원하거나현재로봇운동학을사용하려는지를결정할수있습니다. 로봇을마우스오른쪽버튼으로클릭하고 "정확한운동학사용" 태그를활성화/비활성화하여현재로봇운동학을변경할수있습니다. 활성화되어있으면녹색점이표시되고활성화되어있지않으면빨간색점이표시됩니다.


캘리브레이션된로봇과로봇프로그램이주어지면 FilterProgram 호출을사용하여 RoboDK로전체프로그램을필터링할수있습니다.
robot.FilterProgram(file_program)
FilterProgram이라는매크로예제는라이브러리의매크로섹션에서사용할수있습니다. 다음코드는 RoboDK API를사용하여프로그램을필터링하는예제 Python 스크립트입니다.
from robolink import * # API to communicate with RoboDK
from robodk import * # basic matrix operations
import os # Path operations
# Get the current working directory
CWD = os.path.dirname(os.path.realpath(__file__))
# Start RoboDK if it is not running and link to the API
RDK = Robolink()
# optional: provide the following arguments to run behind the scenes
#RDK = Robolink(args='/NOSPLASH /NOSHOW /HIDDEN')
# Get the calibrated station (.rdk file) or robot file (.robot):
# Tip: after calibration, right click a robot and select "Save as .robot"
calibration_file = CWD + '/KUKA-KR6.rdk'
# Get the program file:
file_program = CWD + '/Prog1.src'
# Load the RDK file or the robot file:
calib_item = RDK.AddFile(calibration_file)
if not calib_item.Valid():
raise Exception("Something went wrong loading " + calibration_file)
# Retrieve the robot (no popup if there is only one robot):
robot = RDK.ItemUserPick('Select a robot to filter', ITEM_TYPE_ROBOT)
if not robot.Valid():
raise Exception("Robot not selected or not available")
# Activate accuracy
robot.setAccuracyActive(1)
# Filter program: this will automatically save a program copy
# with a renamed file depending on the robot brand
status, summary = robot.FilterProgram(file_program)
if status == 0:
print("Program filtering succeeded")
print(summary)
calib_item.Delete()
RDK.CloseRoboDK()
else:
print("Program filtering failed! Error code: %i" % status)
print(summary)
RDK.ShowRoboDK()
다음코드는 FilterTarget 명령을통해 RoboDK API를사용하여타겟(포즈타겟또는관절타겟)을필터링하는예제 Python 스크립트입니다.
pose_filt, joints = robot.FilterTarget(nominal_pose, estimated_joints)
이예제는타사응용프로그램(RoboDK 이외)이포즈타겟을사용하여로봇프로그램을생성하는경우에유용합니다.
from robolink import * # API to communicate with RoboDK
from robodk import * # basic matrix operations
def XYZWPR_2_Pose(xyzwpr):
return KUKA_2_Pose(xyzwpr) # Convert X,Y,Z,A,B,C to a pose
def Pose_2_XYZWPR(pose):
return Pose_2_KUKA(pose) # Convert a pose to X,Y,Z,A,B,C
# Start the RoboDK API and retrieve the robot:
RDK = Robolink()
robot = RDK.Item('', ITEM_TYPE_ROBOT)
if not robot.Valid():
raise Exception("Robot not available")
pose_tcp = XYZWPR_2_Pose([0, 0, 200, 0, 0, 0]) # Define the TCP
pose_ref = XYZWPR_2_Pose([400, 0, 0, 0, 0, 0]) # Define the Ref Frame
# Update the robot TCP and reference frame
robot.setTool(pose_tcp)
robot.setFrame(pose_ref)
# Very important for SolveFK and SolveIK (Forward/Inverse kinematics)
robot.setAccuracyActive(False) # Accuracy can be ON or OFF
# Define a nominal target in the joint space:
joints = [0, 0, 90, 0, 90, 0]
# Calculate the nominal robot position for the joint target:
pose_rob = robot.SolveFK(joints) # robot flange wrt the robot base
# Calculate pose_target: the TCP with respect to the reference frame
pose_target = invH(pose_ref)*pose_rob*pose_tcp
print('Target not filtered:')
print(Pose_2_XYZWPR(pose_target))
joints_approx = joints # joints_approx must be within 20 deg
pose_target_filt, real_joints = robot.FilterTarget(pose_target, joints)
print('Target filtered:')
print(real_joints.tolist())
print(Pose_2_XYZWPR(pose_target_filt))
로봇을캘리브레이션한후에는일반적으로프로그램을필터링하기위해 RoboDK가필요하므로 RoboDK 라이선스가필요합니다(로봇을캘리브레이션한후정확한로봇프로그램을생성하려면기본오프라인프로그래밍라이선스로충분합니다). 프로그램필터링은모든캘리브레이션매개변수(약 30개의매개변수)를고려하여로봇의정확도를향상하기위해프로그램의타겟이변경/최적화됨을의미합니다.
또는관절오프셋과베이스및툴기준프레임(4개의관절오프셋매개변수, 베이스프레임 6개매개변수, 툴프레임 6개매개변수)만캘리브레이션할수있습니다. 이캘리브레이션은기본전체캘리브레이션만큼정확하지않지만로봇컨트롤러에특정매개변수를입력할수있게하여로봇프로그램생성시 RoboDK에의존하지않을수있습니다.

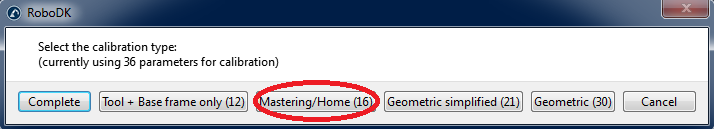

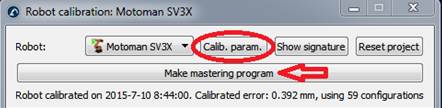

관절오프셋에대해서만캘리브레이션을얻으려면로봇캘리브레이션메뉴안에서 Calib. Param. 버튼을선택한다음마스터링버튼을선택하십시오.

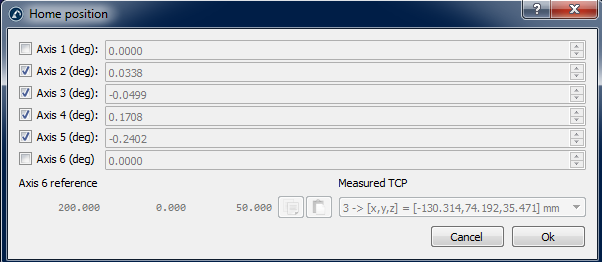

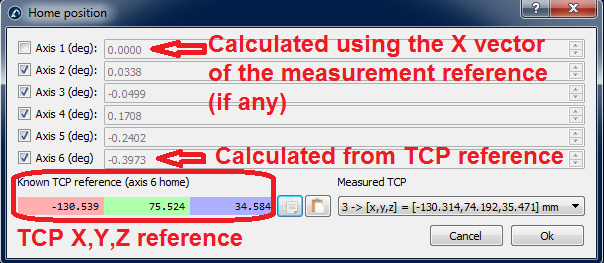

마스터링프로그램만들기를선택하면새로운창이나타납니다. 이창에서새로운홈위치생성시고려할축을선택할수있습니다.

로봇캘리브레이션창에마스터링프로그램만들기버튼이나타납니다. 로봇을새로운홈위치로가져오는프로그램을생성하려면이버튼을선택하십시오. 프로그램을로봇으로전송하여실행한다음새로운홈위치를기록해야합니다.

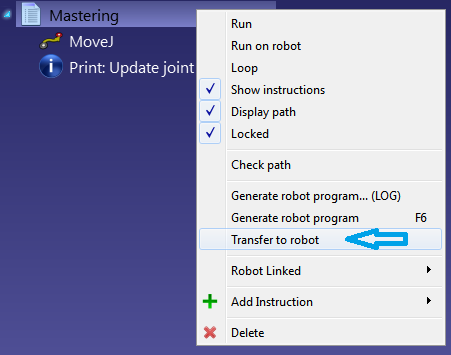

로봇과 PC가연결되어있으면프로그램을마우스오른쪽버튼으로클릭하고 로봇에 프로그램 보내기를선택하여프로그램을로봇에자동으로보낼수있습니다. 그렇지않으면, 로봇 프로그램 생성을선택하여홈위치에대한새로운관절값을볼수있습니다.

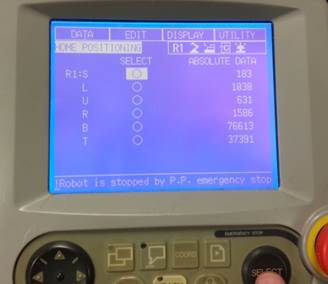

예를들어, 다음단계에따라 Motoman 로봇의홈위치를업데이트해야합니다.
먼저 “MASTERING” 프로그램을실행하여로봇을새로운홈위치로이동해야합니다.

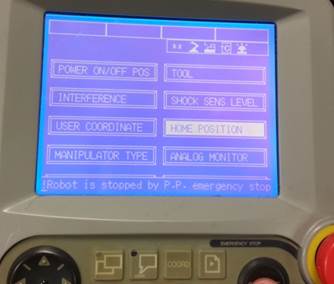

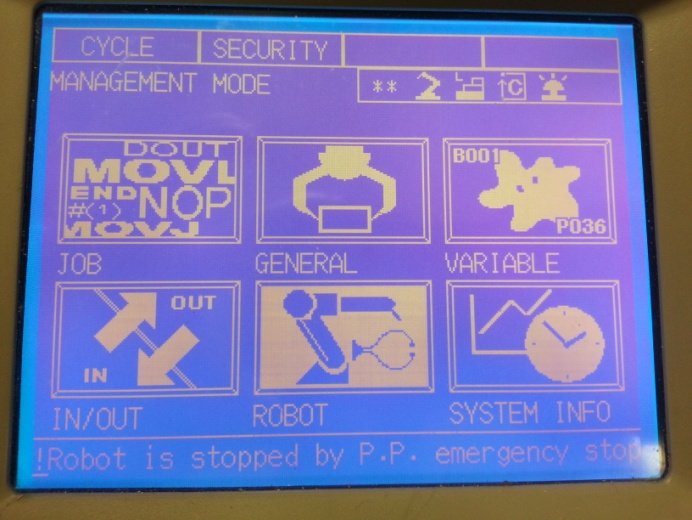

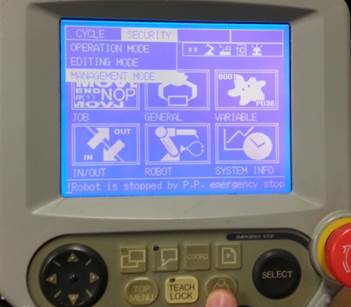

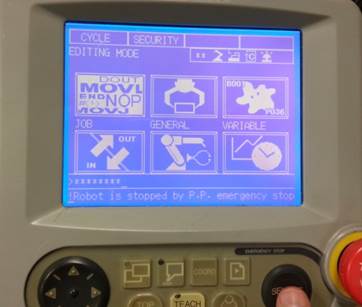

프로그램이컨트롤러에들어가면“관리모드”(Motoman 로봇의비밀번호는보통 99999999)로로그인해야하며티치모드에있어야합니다. 다음이미지는수행하여야할단계를보여줍니다.
.

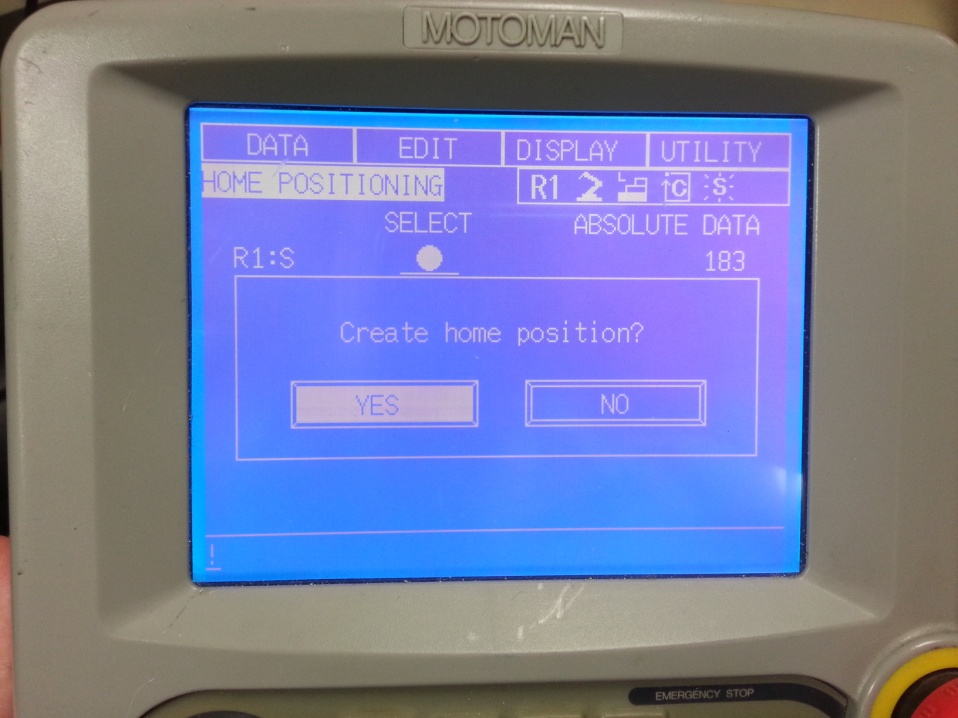

모든로봇관절의홈위치를업데이트하십시오.
홈위치가설정되면로봇을새로운홈위치로이동시킨로봇프로그램을삭제해야합니다.
RoboDK는참조프레임및툴프레임을보정하기위한일부유틸리티를제공합니다. 이러한도구는유틸리티➔참조프레임보정및유틸리티➔툴프레임보정에서각각액세스할수있습니다.

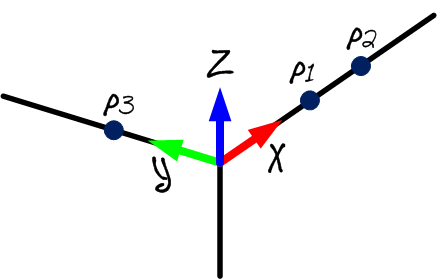

참조프레임또는툴프레임(각각사용자프레임및 TCP라고도함)을보정하려면 3개이상의포인트에접촉하는로봇구성이필요합니다. 이러한로봇구성은관절값또는직교좌표(경우에따라방향데이터포함)일수있습니다. 로봇관절값을 RoboDK 메인화면에복사하여붙여넣으면 RoboDK에서실제로봇구성을더쉽게확인할수있으므로직교좌표대신관절값을사용하는것이좋습니다.
유틸리티 → 공구캘리브레이션을선택하여 RoboDK로 TCP를캘리브레이션하십시오. 서로다른방향을사용하여원하는만큼많은점을사용할수있습니다. 점이많고방향변화가클수록 TCP를더정확하게추정할수있고 TCP 오차도잘추정할수있으므로더좋습니다.
다음은 TCP를캘리브레이션하는데사용할수있는두가지옵션입니다.
●서로다른방향의 TCP로고정된점하나를터치하여캘리브레이션할수있습니다.
●TCP로평면을터치함으로써(터치프로브처럼) 캘리브레이션할수있습니다.
터치프로브또는스핀들을캘리브레이션해야하는경우평면기준을터치하여캘리브레이션하는것을권장합니다. 이방법은사용자오류에대해더안정적입니다.
TCP가구형이면구의중심이새로운 TCP로계산됩니다(구지름을제공할필요는없습니다).

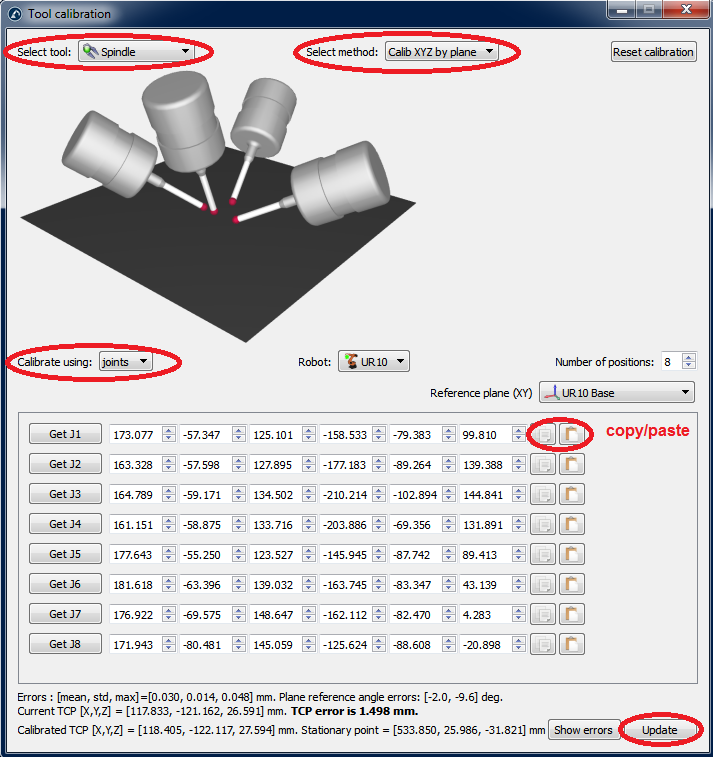

평면으로 TCP를캘리브레이션하려면다음단계(그림참조)를수행하십시오.
1.캘리브레이션이필요한공구를선택하십시오.
2.캘리브레이션방법➔“Calib XYZ by plane”을선택하십시오.
3.“관절”을이용한캘리브레이션을선택하십시오.
4.사용중인로봇을선택하십시오.
5.TCP 캘리브레이션에사용할구성수를선택하십시오(8가지이상의구성을권장합니다).

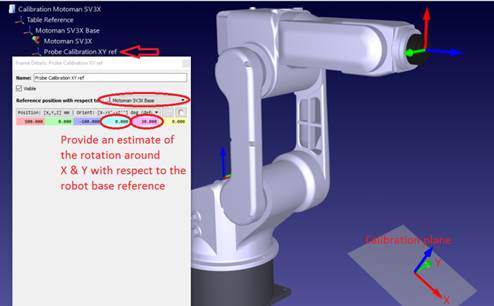

6.기준평면의추정치를선택하십시오. 기준평면이로봇 XY 평면(로봇기준에서)과평행하지않은경우이기준평면의추정값을± 20도내에서추가해야합니다. 이평면의위치는중요하지않으며방향만중요합니다.

7.관절값테이블을채울수있습니다. 수동으로채우거나버튼으로복사/붙여넣기를수행하여채울수있습니다(이미지참조). 또한 “Get Jx” 버튼을사용하여시뮬레이터의로봇에서현재관절값을가져올수있습니다. 로봇에연결된실제로봇에서관절값을가져오는경우먼저로봇연결메뉴에서 “현재관절가져오기”를선택해야합니다(RoboDK와로봇연결에대한자세한내용은첨부된이미지또는부록참조). 캘리브레이션에사용된관절값의사본을별도로(예: 텍스트파일) 보관할것을강력히권장합니다.

8.테이블이채워지면창끝쪽에새로운 TCP 값(X, Y, Z)이 “캘리브레이션된 TCP”로표시됩니다. “업데이트”를선택하면 RoboDK 스테이션에서새로운 TCP가업데이트됩니다. 이방법으로는프로브의방향을찾을수없습니다.
9."오차표시"를선택할수있으며계산된 TCP (모든구성의평균)에대한각구성의오차가표시됩니다. 하나의구성이다른구성보다오차가큰경우삭제할수있습니다.
10.실제로봇컨트롤러의값을수동으로업데이트해야합니다 (X, Y, Z 만해당). 이 TCP가 RoboDK에의해생성된프로그램에서사용될경우로봇컨트롤러의값을업데이트할필요가없습니다.
유틸리티➔기준좌표계보정을선택하여참조프레임을캘리브레이션하십시오. 다른방법을사용하여참조프레임을설정할수있습니다. 그림의예에서참조프레임은세점으로정의됩니다. 점 1과 2는 X 축방향을정의하고점 3은양의 Y 축을정의합니다.

축 1과 6의마스터링/홈값을복구하려면특별한주의를기울여야합니다. 이값들은축 1의경우로봇베이스프레임과, 축 6의경우 TCP 기준과직접적으로관련되어있습니다. 따라서이값을올바르게설정하려면외부측정을수행해야합니다. 이창은캘리브레이션메뉴에서 "마스터링프로그램만들기"를선택하면나타납니다.

이두축의마스터링매개변수를올바르게설정하려면다음의두절차를따라야합니다.
축 6의 "홈" 위치를올바르게설정하려면기준타겟을사용해야합니다. 각도오프셋은측정된 TCP(X, Y, Z)를알려진기준 TCP에가장잘맞추는데필요한공구플랜지의 Z 축을중심으로한회전입니다. 측정된 TCP(다음이미지참조)는캘리브레이션절차의 2단계에서측정된 TCP 중하나입니다. 기준 TCP는사용중인캘리브레이션공구의 TCP 중하나에해당하는알려진기준입니다.
이상적으로는공구플랜지와관련하여 CMM에서기준 TCP를측정해야합니다(로봇공구플랜지의복제본이가장적합함). 또는새로운로봇을사용하여처음으로 TCP를측정(캘리브레이션절차의 2단계)하고측정된 TCP 중하나를기준으로사용할수있습니다. 엔드이펙터가항상같은위치에놓이도록다웰핀및/또는적절한공구플랜지기준을사용하는것이중요합니다.

축 1을실제로봇베이스프레임에정렬하려면로봇캘리브레이션을시작하기전에 3개의베이스타겟을올바르게측정해야합니다. 로봇에대한참조프레임을찾을수있도록이러한베이스타겟을선택해야합니다.
축 1의 "홈" 위치는 3개의베이스타겟과로봇베이스설정에직접적으로의존합니다. 로봇베이스설정은첫번째캘리브레이션단계로, 축 1과 2를이동및측정하여측정시스템의베이스프레임을로봇베이스프레임에대해배치합니다.
"베이스타겟설정"을누르면측정시스템의베이스타겟을설정할수있습니다(다음이미지참조). 이는원하는로봇참조프레임을정의하는 3개의측정값입니다(처음 2개의측정값은 X 축을정의하고세번째점은양의 Y 축을정의합니다). 이절차를반복할수있도록로봇베이스와관련된적절한기준점을사용해야합니다.
관절 1의보정각도는 3점을통해측정된베이스기준의 X 축과로봇축 1 및 2를움직여측정한베이스기준사이의각도입니다. 물론두벡터는모두사전에세점을터치하여얻은베이스기준의 XY 평면에투영됩니다.

로봇캘리브레이션을수행하려면측정시스템으로로봇을측정해야합니다. 이러한측정을수행하려면컴퓨터와통신하는 Faro 레이저트래커가필요합니다. 통신은콘솔모드에서실행할수있는드라이버 exe 파일을통해수행됩니다.
예를들어 Faro는 "Tracker Utilities"라는무료응용프로그램을제공합니다. 이응용프로그램은레이저트래커를초기화하고상태점검을수행하는등다양한작업을할수있습니다.
트래커를초기화하려면 "Tracker Utilities" 응용프로그램을시작하고트래커 IP를사용하여연결한다음 "Startup Checks"를선택해야합니다. 트래커가초기화될때, 초기화전에 1.5인치(1.5") SMR 타겟을 "홈" 위치에배치해야합니다. 그렇지않으면초기화후녹색표시등이깜박이고측정값이유효하지않습니다.
초기화가완료되면다음이미지와같이 "Startup complete" 메시지를볼수있습니다.

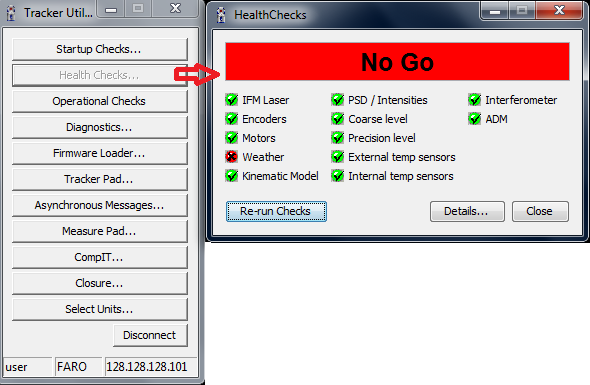

트래커에문제가발생하면 “Health Checks…”를눌러상태를검사할수있습니다. 다음두이미지는각각성공확인과실패확인을보여줍니다. 때로는케이블을다시연결하고레이저트래커를재부팅하면문제가해결됩니다.



마지막으로 “Measure pad”를사용하여측정할수있습니다. 레이저트래커는타겟을따라가며 1000Hz의속도로 XYZ 위치를측정할수있습니다. 점당하나의샘플과연속트리거를설정하면트래커는초당 1000개의측정값을 CSV 파일로기록합니다.
이기능을사용하여로봇경로를측정하고 RoboDK의경로정확도검사를사용하여경로를따라정확도, 속도및가속도를확인할수있습니다.
