3D

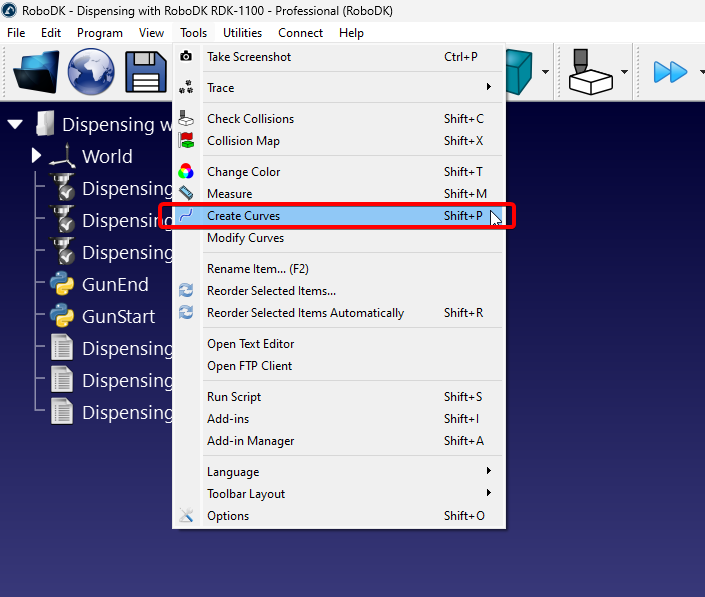

도구➔커브 생성을선택하면 RoboDK로가져온 3D 객체의피처에서커브를추출할수있습니다.
RoboDK 창왼쪽에패널이나타나며, 이패널이활성화되어있고커브자동추출옵션이켜져있는동안커브를추출할수있습니다.
팁: 3D 객체에서피처를추출할때최상의결과를얻으려면부품을가져올때사용한원본파일형식이 STEP 또는 IGES 파일이어야합니다.

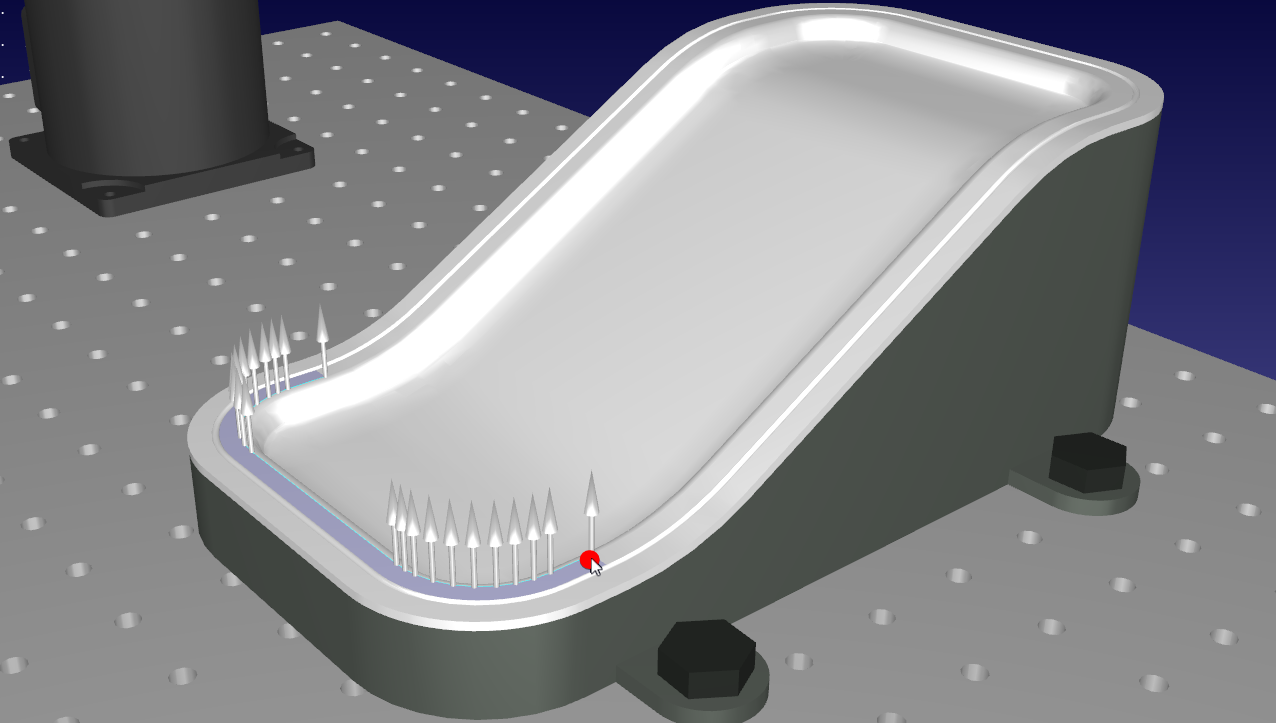

커브를추출하려는 3D 객체위로마우스커서를이동하십시오. 커브를나타내는얇고밝은파란색선이표시됩니다. 여러지점의흰색화살표는커브의법선을나타내며, 이는공구가접근하는방향입니다.
참고: RoboDK는활성표면을기준으로커브를정확하게표현하는데필요한최소개수의점을자동으로추출합니다. 이점들의해상도는객체의 CAD 가져오기설정에영향을받습니다.
마우스를수직또는수평으로살짝움직여커브법선(접근방향)의방향을변경할수있습니다. 기본스텝크기는 15도이며, 커브생성패널의기울기스텝(도) 옵션으로제어됩니다.
원하는커브를확인했으면마우스를움직이지않고클릭하십시오. 커브추종프로젝트에서사용하려는모든커브를선택할때까지반복하십시오.
참고: RoboDK는일반객체아이템, 커브가포함된아이템, 커브만포함된아이템(3D 모델이나표면이없는객체)에대해서로다른아이콘을사용합니다. 이변화를확인하려면아이템의표시상태를새로고침해야할수도있습니다.
RoboDK에는커브를추출한후에도수정할수있도록다양한도구가포함되어있습니다. 법선만수정하려면도구➔커브 수정으로이동하면됩니다. 이기능을사용하면이전에생성한모든커브의법선을변경할수있습니다.
