Robot Machining (5x)

Introdução

Este exemplo o ajudará a entender como o senhor pode configurar as definições de usinagem do robô no RoboDK e como converter um trabalho de usinagem de robô de 5 eixos em uma simulação de usinagem de robô e em um programa de robô.

Depois de definir a sua estratégia de usinagem com o seu software CAM, o senhor pode exportar o seu programa de usinagem como um Gcode ou como um arquivo APT para que possa carregá-lo no RoboDK para criar um projeto de usinagem de robô. Neste exemplo, usaremos um arquivo APT para criar um projeto de usinagem de robô.

O senhor pode encontrar esse projeto de amostra do RoboDK no seguinte local: C:/RoboDK/Other/Plugin-MecSoft/Car-Model.rdk.

O senhor pode encontrar o projeto RDK de amostra na pasta C:/RoboDK/Other/Plugin-MecSoft/Car-Model.rdk.

Exemplo de usinagem de robô (5 eixos)

Neste exemplo, estamos exportando um programa genérico de usinagem de 5 eixos do RhinoCAM. O senhor pode postar todas as operações de usinagem como um arquivo e abri-las no RoboDK

Neste exemplo, o senhor aprenderá a converter um trabalho de usinagem em uma simulação de usinagem de robô e em um programa de robô. Mais especificamente, o senhor aprenderá a gerar programas de robô válidos para o seu controlador de robô a partir de arquivos NC, como um código G ou um arquivo APT.

Programa de usinagem no RhinoCAM

Esta seção mostra como exportar um programa de usinagem do software Mecsoft RhinoCAM para o RoboDK. Um arquivo APT é usado para carregar o caminho da ferramenta no RoboDK e enviado automaticamente usando um arquivo BAT personalizado.

Siga estas etapas no RhinoCAM para exportar o programa de usinagem para o RoboDK:

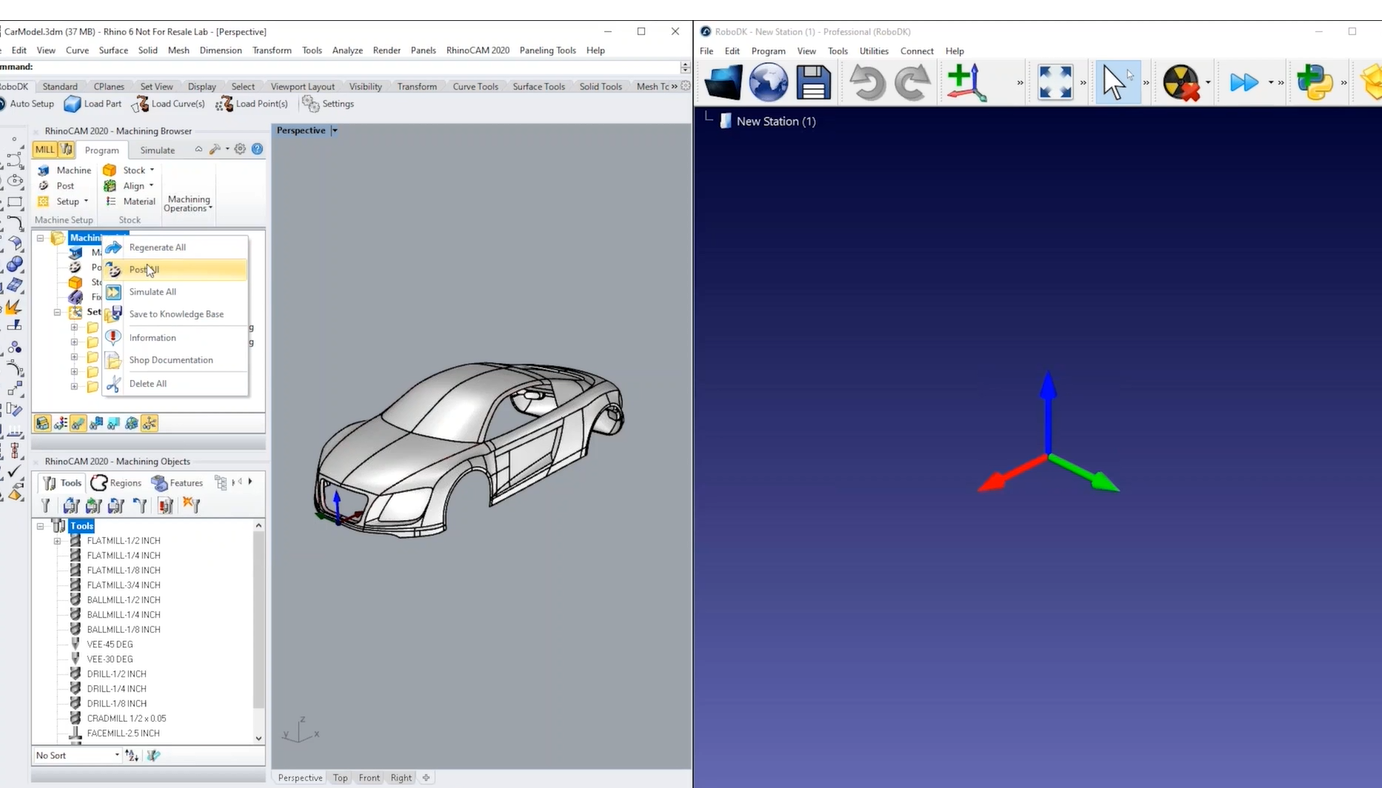

1.Clique com o botão direito do mouse em seu projeto do RhinoCAM.

2.Selecione Post All para gerar os programas de usinagem e carregar tudo automaticamente no RoboDK.

Example 5 Axis Robot Machining - Imagem 1

Projeto de usinagem do robô (5x)

Esta seção mostra como o senhor pode personalizar a configuração do robô e o caminho da ferramenta de usinagem para realizar com sucesso a usinagem do robô. Um projeto de usinagem no RoboDK permite que o senhor converta qualquer operação genérica de fabricação de 5 eixos em uma simulação de robô e em um programa de robô.

O senhor pode ver que cada operação de usinagem é automaticamente dividida no RoboDK como um projeto de usinagem do robô. O senhor também pode ver que uma célula KUKA foi carregada por padrão com o programa de usinagem. Isso acontece porque postamos o arquivo do RhinoCAM usando um arquivo bat personalizado.

Example 5 Axis Robot Machining - Imagem 2

1.O senhor pode selecionar Update em cada projeto de usinagem de robô ou selecionar em bloco os caminhos de ferramenta de usinagem do robô e escolher Update programs para gerar os programas de robô correspondentes no ambiente do RoboDK.

Example 5 Axis Robot Machining - Imagem 3

2.O senhor pode gerar diretamente os programas do robô selecionando em massa os programas e selecionando Generate robot Program

Selecione seu robô

Esta seção mostra como o senhor pode criar uma nova célula

O senhor pode seguir estas etapas para construir uma nova célula robótica para usinagem de robôs.

1.Selecione File New Station.

2.O senhor pode acessar a biblioteca selecionando File Open online library.

Example 5 Axis Robot Machining - Imagem 4

3.Quando encontrar o robô, selecione Download para abrir o robô em seu projeto.

Criar o sistema de coordenadas de usinagem do robô

O senhor pode criar um novo sistema de coordenadas para o dispositivo de usinagem do robô selecionando o menu Program e, em seguida, Add Reference Frame.

Example 5 Axis Robot Machining - Imagem 5

Siga estas etapas para definir corretamente a ferramenta (TCP):

1.O senhor pode inserir as coordenadas da ferramenta, se as tiver (é possível escolher entre diferentes formatos de orientação específicos do fornecedor para inserir a pose da ferramenta).

Example 5 Axis Robot Machining - Imagem 6

2.Mantendo pressionada a tecla ALT, o senhor pode mover o robô ou qualquer sistema de coordenadas.

3.Mantendo pressionadas as teclas ALT e Shift, o senhor pode modificar a posição e a orientação do seu TCP.

Siga estas etapas para adicionar outro sistema de coordenadas que represente a referência de usinagem:

4.Selecione o menu Program e, em seguida, Add Reference Frame.

5.O senhor pode renomear itens na árvore pressionando F2 ou clicando com o botão direito do mouse e selecionando Renomear.

6.Mantendo pressionada a tecla ALT, o senhor pode mover o sistema de coordenadas para onde quiser, se tiver a oportunidade de escolher onde colocará a peça

Example 5 Axis Robot Machining - Imagem 7

7.É possível clicar duas vezes no robô para ver qual ferramenta e sistema de coordenadas o senhor está usando. Para uma determinada posição do robô, os valores que o senhor vê no painel do robô devem corresponder aos mesmos valores que o senhor vê no controlador do robô.

Example 5 Axis Robot Machining - Imagem 8

Siga estas etapas para salvar sua célula robótica:

8.Depois de construir a célula robótica, o senhor pode salvá-la como um arquivo RDK selecionando File Save Station. Isso salvará todas as configurações, inclusive os modelos 3D, em um único arquivo.

9.Carregue o arquivo de trabalho de usinagem no RoboDK e o RoboDK deverá criar automaticamente um projeto de usinagem do robô para cada operação de usinagem.

Example 5 Axis Robot Machining - Imagem 9

10.  O senhor pode selecionar Update para ver se o RoboDK consegue encontrar um caminho viável usando as configurações padrão. O senhor também pode atualizar todas as operações em massa.

11.  Quando o senhor tiver uma simulação válida no RoboDK, poderá clicar com o botão direito do mouse no seu programa e selecionar Generate Program. Isso gerará os arquivos necessários para o controlador do robô.

Example 5 Axis Robot Machining - Imagem 10

Personalizar a orientação da ferramenta

O senhor pode personalizar facilmente a orientação da ferramenta ao longo do programa de usinagem do robô, ensinando a orientação preferida.

Neste exemplo, poderíamos melhorar a orientação da ferramenta para as duas últimas operações de usinagem:

1.Clique duas vezes na 4ª quarta operação de usinagem para abrir as configurações de usinagem do robô para essa operação.

2.Selecione Simular ou execute o programa correspondente e pare o robô em um ponto ao longo do caminho de usinagem.

3.Selecione o botão Show preferred tool path para ver a orientação da ferramenta que o RoboDK tentará fazer com que o robô siga.

4.Mantenha a tecla Alt pressionada para pegar a ferramenta do robô e pegue a seta redonda azul para girar em torno do eixo Z da ferramenta. Mova a orientação da ferramenta para a orientação que o senhor deseja seguir.

5.Selecione Ensinar no menu de usinagem do robô para levar em conta essa orientação ao longo do caminho. Ao selecionar Teach, o senhor está dizendo ao RoboDK que deseja seguir a orientação atual da ferramenta para que as configurações sejam ajustadas para corresponder a essa orientação.

6.Selecione Update (Atualizar) para recalcular o caminho.

Selecione Simulate para executar a simulação (ou clique duas vezes no programa gerado).

Example 5 Axis Robot Machining - Imagem 11

7.Se o resultado for o esperado, o senhor poderá copiar as configurações e colá-las em outro caminho de ferramenta: Clique com o botão direito do mouse nas configurações de usinagem do robô e selecione Copiar configurações. Em seguida, clique com o botão direito do mouse nas novas configurações de usinagem do robô e selecione Paste settings (Colar configurações). Clique novamente com o botão direito do mouse nesse último projeto de usinagem do robô e selecione Update program (Atualizar programa) para atualizar o programa associado a esse trabalho de usinagem do robô.

Example 5 Axis Robot Machining - Imagem 12

Transições seguras entre trabalhos de usinagem de robôs

Para tornar a transição entre os trabalhos de usinagem do robô mais segura, o senhor pode fazer com que o robô se mova para uma posição de aproximação após cada operação de usinagem.

Siga estas etapas para criar um novo programa chamado GoHome e vá para esse local depois que cada trabalho de usinagem for concluído:

1.Crie um novo programa selecionando Program Add Program ou selecione o botão correspondente na barra de ferramentas.

2.Renomeie o programa pressionando F2 para algo como GoHome.

3.Selecione o programa que o senhor acabou de criar.

4.Mova o robô para um local seguro e selecione Program Move Joint Instruction ou selecione o botão correspondente na barra de ferramentas. Essa operação deve criar um novo alvo nesse local e adicionar uma instrução de movimentação de juntas a esse alvo se o programa tiver sido selecionado anteriormente.

5.O senhor pode então fazer com que o robô se mova para esse alvo inicial entre cada operação de usinagem clicando com o botão direito do mouse na primeira instrução de chamada de programa e selecionando Add Instruction Instrução de chamada de programa.

Example 5 Axis Robot Machining - Imagem 13

6.Digite o nome do programa para o qual deseja ir (GoHome) e selecione OK.

7.O senhor pode então copiar/colar essa instrução no seu programa para obter rapidamente o resultado final.

8.Clique com o botão direito do mouse no programa principal e selecione Exibir caminho para ver o caminho da ferramenta do robô como uma linha amarela. Isso o ajudará a visualizar se a posição do alvo de aproximação é adequada ao seu projeto.

Example 5 Axis Robot Machining - Imagem 14
