Esta seção aborda dicas gerais para definir suas ferramentas, sistemas de coordenadas e importação de modelos 3D no RoboDK para construir seu projeto no RoboDK.
Esta seção aborda os seguintes tópicos:
●Como calibrar uma ferramenta (TCP)
●Como calibrar um sistema de referência
●Dicas de importação de arquivos STEP ou IGES
●Como alterar a velocidade da simulação
●Como calcular o tempo de ciclo de um programa
A ferramenta do robô, ou o ponto central da ferramenta (TCP), é o ponto usado para mover o robô para uma posição cartesiana (como um alvo cartesiano com valores XYZWPR). O TCP é definido como uma transformação do flange do robô. Definir o TCP corretamente é importante em qualquer aplicação de robô, quer envolva programação off-line ou não.
Siga estas etapas para definir ou calibrar uma ferramenta do robô (Tool Center Point, ou TCP):
1.Selecione Utilitários ➔ Definir Sistema da Ferramenta (TCP)
2.Selecione a ferramenta para definir/calibrar.
Como alternativa, clique com o botão direito do mouse em uma ferramenta e selecione
3.Selecione o método:
a.Tocar um ponto com a ponta do TCP, usando diferentes orientações da ferramenta (Calib XYZ por ponto)
b.Tocar um plano com o TCP, usando diferentes orientações da ferramenta (Calib XYZ por plano). O TCP pode ser um ponto ou uma esfera.

4.A calibração do TCP usando valores de articulações é a configuração padrão. Altere-a para poses se você tiver os alvos cartesianos.
5.Selecione o robô se houver mais de um robô disponível em seu projeto.
6.Ajuste o número de pontos que você gostaria de usar para calibrar o TCP. Esse valor também pode ser modificado posteriormente.
7.Comece a preencher a tabela com as configurações medidas (valores de articulações ou posição e orientação do flange).
8.Finalmente, selecione Atualizar para aplicar a nova posição à ferramenta selecionada na Estação RoboDK.

Como exemplo, a imagem a seguir mostra os erros antes da exclusão do ponto 6, selecionando o botão Remover p6.

Um sistema de referência define a posição de um objeto em relação a um robô (posição e orientação). Recomenda-se marcar os alvos em relação a uma referência que você possa definir com o robô. Um sistema de referência permite que você ajuste ou mova seus programas para locais diferentes sem precisar marcar novamente todos os alvos.
Mais informações sobre sistemas de referência estão disponíveis na seção Introdução.
A definição de um sistema de referência requer a sondagem de alguns pontos usando uma ferramenta de robô (os valores das articulações precisam ser recuperados em locais específicos).
Siga estas etapas para identificar um sistema de referência com relação ao robô:
1.Selecione Utilitários ➔
2.Selecione o Sistema de Referência para definir/calibrar.
Como alternativa, clique com o botão direito do mouse em um sistema de referência e selecione
3.Selecione o método:
a.Método de 3 pontos (com o 3° ponto cruzando o eixo Y+)
b.Método de 3 pontos (com o 1° ponto sendo a origem do sistema de referência)
c.6 pontos
d.A opção Calibração de mesa giratória permite localizar o sistema de referência em uma mesa giratória, com o eixo da mesa giratória devidamente alinhado

4.Os valores de articulação são usados como configuração padrão. Altere-a para pontos se você tiver a posição XYZ de cada ponto em relação ao sistema da base do robô.
5.Selecione o robô se houver mais de um robô disponível.
6.Comece a preencher a tabela com os pontos medidos (valores de articulação ou pontos).
7.Finalmente, selecione Atualizar para aplicar a nova posição ao sistema de referência selecionado na Estação RoboDK.

Esta seção explica como o sistema de referência (sistema de coordenadas) de um objeto pode ser alinhado em relação à sua própria geometria. Esta seção permite mover o sistema de referência de um objeto para um local que possa ser identificado em uma configuração real.
Siga estas etapas para alinhar virtualmente o sistema de referência de um objeto de acordo com pontos específicos da geometria do objeto:
1.Carregue o objeto
2.Selecione a estação ativa
3.Selecione Programa ➔
Certifique-se de que o sistema de referência esteja diretamente conectado à raiz da estação (e não a outros sistemas de referência).
4.Clique com o botão direito do mouse no sistema de referência e selecione
O procedimento é muito semelhante ao da seção anterior. A principal diferença é que devemos selecionar os pontos do objeto virtual em vez do objeto real.
5.Selecione o método de calibração desejado.
Por exemplo: O método de 3 pontos (com o terceiro ponto cruzando o eixo Y+).
6.Selecione Calibrar usando pontos
7.Selecione Ferramentas ➔ Medição para abrir a Ferramenta de medição
8.Selecione o botão Absoluto na Ferramenta de medição para que os pontos sejam medidos em relação à estação (referência absoluta)
9.Selecione os 3 pontos no objeto virtual (um por um) e insira-os na janela Calibração do sistema de referência
10.Selecione Atualizar. O sistema de referência deve aparecer no local desejado.
11.Clique com o botão direito do mouse no objeto e selecione Alterar suporte. Em seguida, selecione o novo sistema de referência. A posição absoluta do objeto não será alterada. Entretanto, a posição relativa do objeto com relação ao novo sistema de referência será definida corretamente.
12.O objeto e sua própria referência estão prontos para a programação off-line: Arraste e solte o novo sistema de referência para o sistema de referência do robô.

Esta seção explica como dois ou mais robôs podem ser programados off-line enquanto compartilham um sistema de referência comum.
Em uma aplicação típica de programação off-line, a posição do objeto é atualizada em relação ao robô. Entretanto, quando dois ou mais robôs são usados para a mesma aplicação, a posição de cada robô deve ser atualizada em relação a uma referência comum (um objeto de referência ou um sistema de referência comum).
Siga estas etapas para atualizar a posição de dois ou mais robôs em relação a um sistema de referência:
1.Certifique-se de que os sistemas de referência do robô e o sistema de referência do objeto não dependam um do outro. Se houver uma dependência, devemos colocar os sistemas de referência anexados ao item da estação.
2.Adicione um novo sistema de referência anexado a cada um dos sistemas de base do robô como se você fosse definir um novo sistema de referência individual para cada robô (Real Ref. A e Real Ref. B).
Esse sistema de referência representará a localização real da peça em relação a cada robô.
3.Calibre cada um desses sistemas de referência (Real Ref. A e Real Ref. B), separadamente, usando o procedimento de Calibração de Referência padrão (método de 3 pontos, por exemplo)
Neste ponto, veremos 3 sistemas de referência que deveriam ser coincidentes, mas não são. O sistema de referência de cada robô deve ser atualizado para corrigir esse problema:
4.Clique duas vezes em uma das referências do robô, como Robot A Base, para abrir a janela do sistema de referência
5.Copie a posição da referência de base do robô em relação à referência calibrada desse robô (Real Ref. A), selecionando o botão de cópia
6.Na mesma janela, altere a posição de referência em relação a (menu suspenso) para o objeto de referência
7.Cole a posição copiada. O robô será movido e o Real Ref. A será coincidente com o sistema do objeto de referência
8.Repita as etapas 4 a 7 deste procedimento para os outros robôs, se houver
Ao final desse procedimento, todos os sistemas de referência devem corresponder e a relação entre todas as referências calibradas e o objeto de referência deve ser a mesma.

O utilitário de definição do sistema de referência descrito na seção anterior oferece duas maneiras de calibrar a posição de uma mesa giratória em relação a um robô. A calibração/identificação da mesa giratória pode ser feita usando o robô com uma ferramenta adequadamente definida ou um sistema de medição (como um rastreador a laser).
Precisamos recuperar a posição de um ponto na mesa giratória várias vezes à medida que movemos os eixos da mesa giratória. Atualmente, oferecemos suporte à calibração de mesas giratórias de 1 e 2 eixos.
Esta seção orienta você na calibração de uma mesa giratória de 1 eixo. Você pode calibrar sua mesa giratória de 1 eixo usando um TCP bem definido e um ponto estático na mesa giratória. Siga este procedimento para calibrar sua mesa giratória de 1 eixo.
1.Selecione Utilitários ➔
2.Selecione o Sistema de Referência para definir/calibrar.
Como alternativa, clique com o botão direito do mouse em um sistema de referência e selecione
3.Selecione o método Calibração da mesa giratória (1 eixo)

4.Selecione Calibrar usando articulações (configuração padrão). Você pode alterá-la para pontos se tiver a posição XYZ de cada ponto em relação ao sistema da base do robô.
5.Especifique o robô se houver mais de um robô disponível na estação.
6.Selecione o número de pontos que você gostaria de obter (o mínimo exigido é 3).

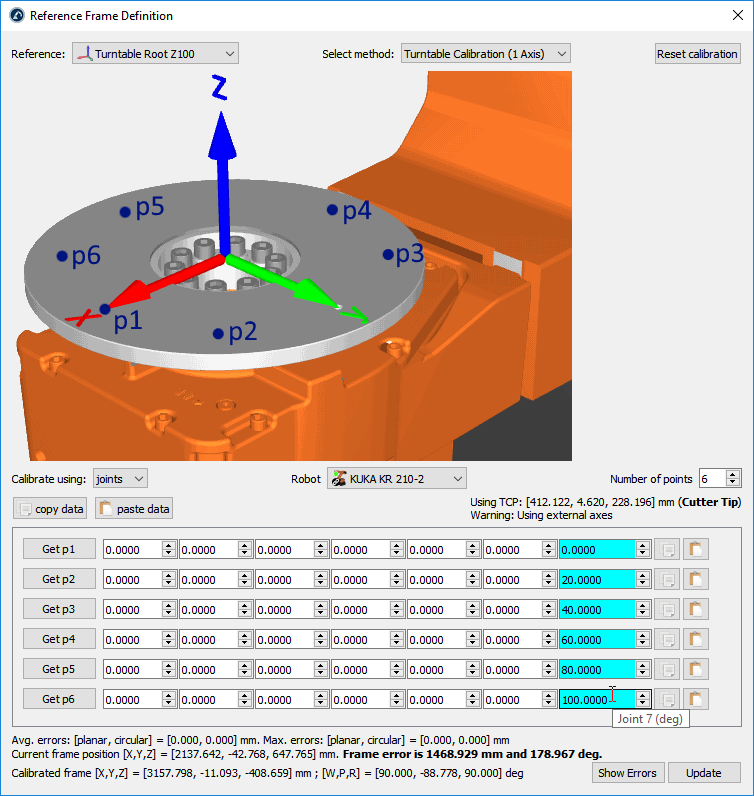

7.Comece a preencher a tabela com as posições (ou pontos) de articulação do robô.

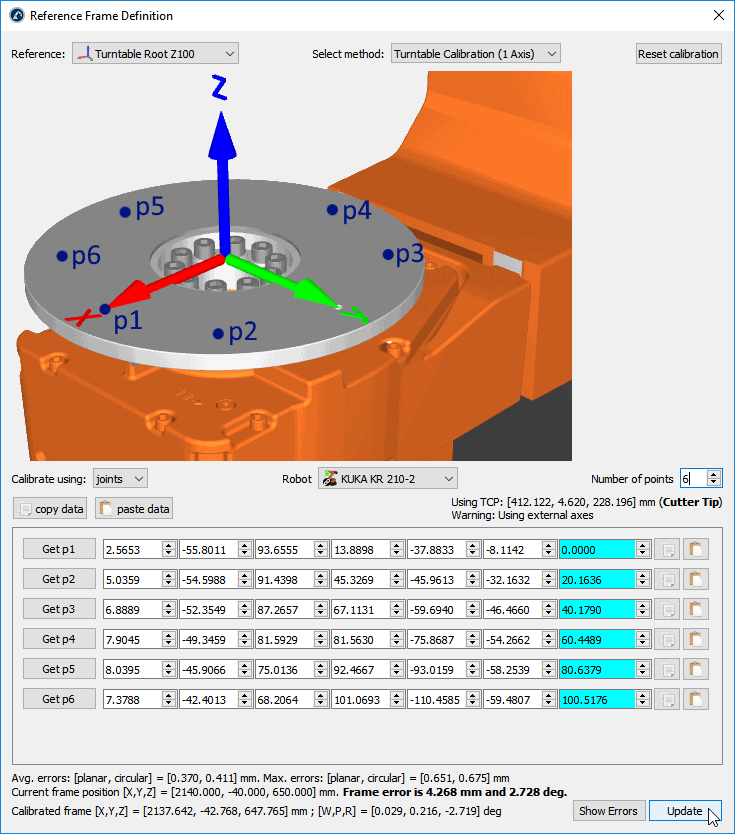

8.Finalmente, selecione Atualizar para aplicar a nova posição ao sistema de referência selecionado na Estação RoboDK.

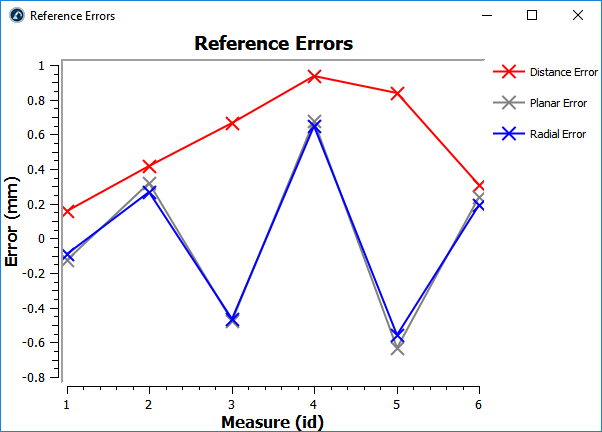

9.Selecione Exibir Erros para exibir o nível de erro em cada ponto (os erros de distância são equivalentes aos erros planares e aos erros radiais combinados)

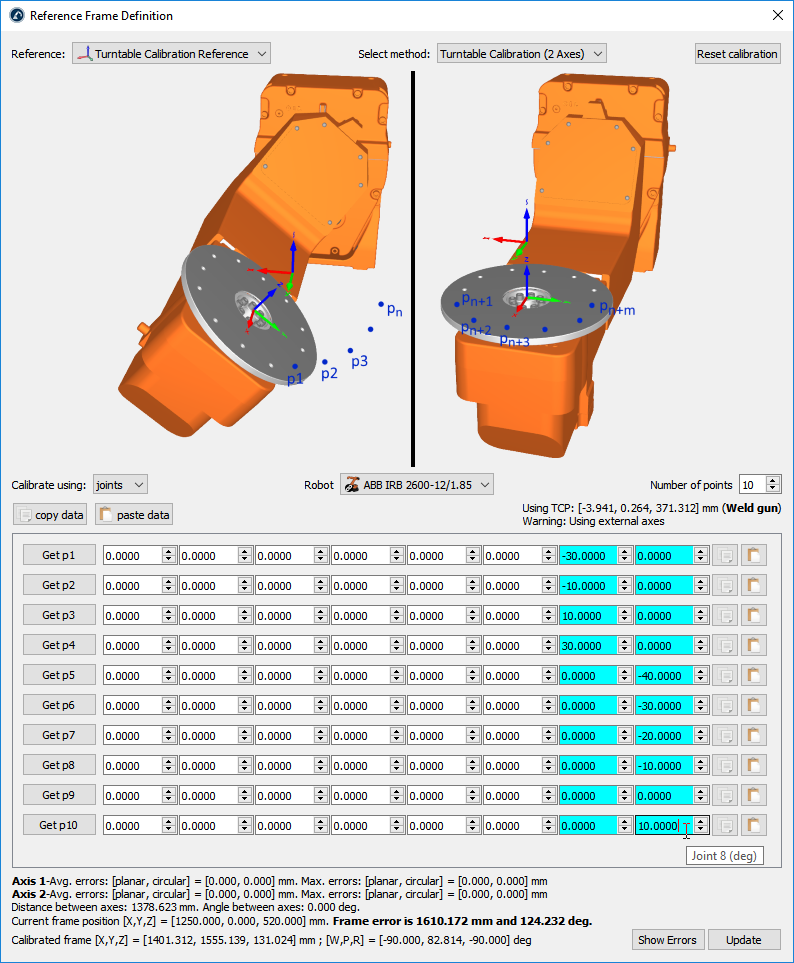

Esta seção orienta você a calibrar uma mesa giratória de 2 eixos. Você pode calibrar sua mesa giratória de 2 eixos usando um TCP bem definido e um ponto estático na mesa giratória. Siga este procedimento para calibrar sua mesa giratória de 2 eixos.

1.Posicione a base da mesa giratória fixada à Estrutura de Calibração, conforme mostrado na imagem em anexo: você pode clicar com o botão direito do mouse na estrutura da base da mesa giratória e clicar em “Alterar Suporte”; em seguida, selecione a referência da Estrutura de Calibração.
2.Adicione um novo Sistema de coordenadas vinculado ao robô, chamado Calibrated Frame: clique com o botão direito do mouse na base do robô e selecione “Adicionar sistema de referência”. Em seguida, pressione F2 para renomeá-lo adequadamente.
Siga este procedimento para realizar a calibração de sua mesa giratória de 2 eixos.
3.Selecione Utilitários ➔
4.Selecione o Frame de Referência para definir/calibrar.
Como alternativa, clique com o botão direito do mouse em um frame de referência e selecione
5.Selecione o método Calibração da mesa giratória (2 eixos)

6.Selecione Calibrar usando articulações (configuração padrão). Você pode mudar para pontos (em vez de articulações) se tiver a posição XYZ de cada ponto em relação ao sistema da base do robô.
7.Especifique o robô se houver mais de um robô disponível na estação.
8.Selecione o número de pontos que você gostaria de obter (o mínimo exigido é 6 pontos: 3 pontos para cada eixo).
9.Comece a preencher a tabela com as posições das articulações do robô (ou pontos).

10.Finalmente, selecione Atualizar para aplicar a nova posição ao sistema de referência selecionado na Estação RoboDK.

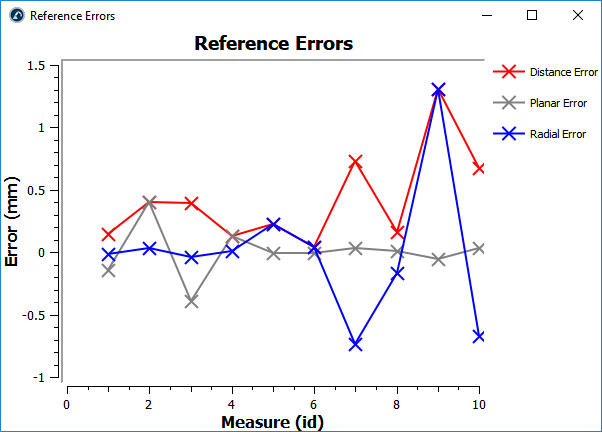

11.Selecione Exibir Erros para exibir o nível de erro em cada ponto (os erros de distância são equivalentes aos erros planares e aos erros radiais combinados)

Os arquivos STEP e IGES são dois formatos suportados pelo RoboDK. Os arquivos STEP e IGES são arquivos 3D paramétricos. Outros formatos também são suportados.
A importação de arquivos STEP ou IGES pode levar muito tempo se o arquivo for grande ou complexo. Nesse caso, é possível reduzir o tempo necessário para importar esses arquivos no menu Ferramentas ➔ Opções ➔CAD➔ e selecionar Configurações de importação rápida.

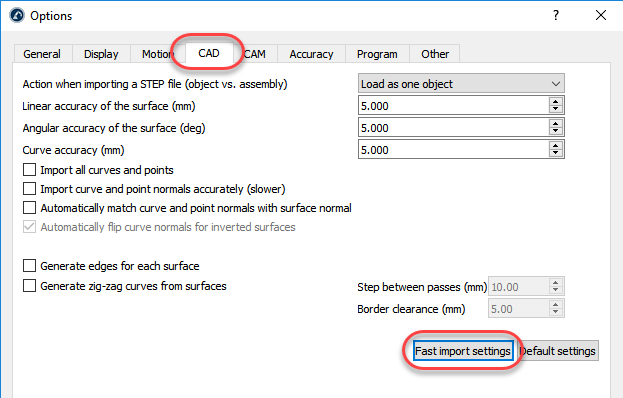

Essa opção atualizará as configurações padrão para importar esses arquivos paramétricos com muito mais rapidez. Por outro lado, as bordas curvas não serão importadas, e a precisão das superfícies pode não ser tão suave.
Mais informações disponíveis sobre as configurações de importação no menu CAD.
Você sempre pode simplificar a malha do seu objeto agrupando-a, caso ela esteja consumindo muito poder de processamento. Isso aumenta muito o desempenho do seu projeto sem comprometer a parte visual. Para fazer isso, pressione SHIFT+T ou dê um clique duplo no objeto, selecione "Mais opções" e, em seguida, "Alterar cores". Você pode então selecionar a cor/malha que deseja simplificar, clicar com o botão direito do mouse nela e escolher "Agrupar malha".


Se você trabalha com modelos 3D grandes ou com um projeto complexo, pode ocorrer uma baixa taxa de quadros ou um desempenho lento na exibição.
Se você trabalhar com modelos 3D grandes ou com um projeto complexo, poderá ter uma baixa taxa de quadros ou um desempenho lento da tela. Isso pode acontecer se você tiver muitos objetos ou geometria complexa em sua estação. A importação de arquivos 3D grandes pode reduzir a taxa de quadros e tornar as simulações mais lentas (consulte a seção anterior).
Você pode seguir uma ou mais das etapas a seguir para melhorar a velocidade da simulação e ter uma taxa de quadros mais rápida:
a)Se você carregar modelos 3D usando arquivos STEP ou IGES, poderá reduzir a tolerância no menu Ferramentas ➔ Opções ➔ CAD antes de carregar os objetos no RoboDK. Você pode clicar em Configurações de importação rápida para importar arquivos mais rapidamente e com menos detalhes. Isso criará modelos mais leves e arquivos de projeto RDK menores.
b)Você pode usar o Add-in Simplify Mesh para simplificar objetos no RoboDK. Ao selecionar um objeto para simplificar, ele terá seu tamanho reduzido em 80%.
c)Ignorar a exibição de objetos pequenos: Selecione Ferramentas ➔ Opções ➔ Exibição, marque a opção “Não exibir objetos menores que” e defina o valor para 2% ou mais.
d)Você pode usar o Add-in de simplificação de malha para simplificar objetos no RoboDK. Ao selecionar um objeto para simplificar, seu tamanho será reduzido em 80%. Simplifique a geometria do objeto: Selecione Simplificar objeto... na mesma guia Exibir. Essa ação não altera a aparência dos objetos 3D. Ao selecionar a raiz da estação (o primeiro item), a simplificação será aplicada a todos os objetos da estação.
e)Remover objetos pequenos: Selecione Remover Objetos Pequenos... para remover objetos e triângulos pequenos. Isso excluirá os objetos e triângulos menores que um determinado tamanho.

Quando você tiver uma simulação/programa pronto no RoboDK, poderá exportá-lo facilmente como um link compartilhável do RoboDK para web, como um HTML 3D ou PDF 3D.
Você pode gerar links públicos do RoboDK para web, documentos HTML 3D e PDF 3D seguindo estas etapas:
1.Clique com o botão direito do mouse em seu programa (Main Program, neste exemplo)
2.Selecione
3.Selecione Iniciar. O programa será iniciado e a simulação será gravada até que o programa seja concluído.
Salve o arquivo. Depois que o arquivo for salvo, ele será aberto automaticamente e você poderá visualizar o resultado.

Você pode exportar facilmente seu projeto como um link compartilhável do RoboDK para Web. O link será exclusivo e estará disponível para qualquer pessoa que tenha acesso a ele.
Ao exportar o projeto, você obterá um link para acessar um painel de controle para gerenciar os links exportados.
Os links a seguir são exemplos de links exportados do RoboDK para Web:
●Exemplo de um projeto RoboDK exportado: https://web.robodk.com/lnk/35303930233736
●Abra este link https://robodk.com/example/Assembly-and-Palletizing-with-ABB-and-Fanuc e selecione Alternar visualização 3D.
●Você pode selecionar detalhes em qualquer exemplo da biblioteca de estações e selecionar Alternar visualização 3D para visualizar o projeto no RoboDK para Web.
Você pode exportar seu projeto como uma simulação HTML 3D em um único arquivo. A compactação de um arquivo HTML reduzirá consideravelmente seu tamanho e você poderá enviá-lo por e-mail.
Os links a seguir são exemplos de simulações em HTML 3D:
●https://robodk.com/simulations/UR-Paint.html
●https://robodk.com/simulations/Welding-3-Fanuc-Robots.html
●https://robodk.com/simulations/Robot-Drawing.html
Você pode exportar sua simulação ou um programa como um documento PDF 3D. Os documentos PDF exportados devem ser abertos usando o Acrobat Reader (não um navegador).
Os links a seguir mostram exemplos de simulações em PDF 3D:
●https://robodk.com/simulations/UR-Paint.pdf
●https://robodk.com/simulations/Welding-3-Fanuc-Robots.pdf
●https://robodk.com/simulations/Milling-with-External-Axes.pdf
Você pode exportar sua simulação como um projeto do Blender usando o add-in de exportação do Blender.
A velocidade de simulação (ou a taxa de simulação) é a velocidade com que o RoboDK simula um movimento real. Uma taxa de simulação de 1 significa que um movimento que leva 1 segundo em um robô real levará 1 segundo para ser simulado.
Por padrão, o RoboDK simula 5 vezes mais rápido do que o tempo real. Isso significa que um programa que leva 5 segundos para ser executado no robô real será simulado em 1 segundo. Acelerar a simulação aumenta essa taxa para 100. As velocidades de simulação normal e rápida podem ser alteradas no menu Ferramentas➔ Opções ➔ Movimento.


O RoboDK pode fornecer estimativas de tempo de ciclo quando você simula um programa. O tempo de ciclo é o tempo que um programa leva para ser concluído. A precisão do tempo de ciclo fornecido pelo RoboDK depende muito de vários fatores, incluindo o controlador do robô, o tipo de movimento do robô (movimentos de articulação versus movimentos lineares), o uso de arredondamento e as limitações reais de velocidade/aceleração.
Sob as circunstâncias corretas, o RoboDK pode calcular com precisão o tempo de ciclo. Isso acontece quando você programa o robô para fazer movimentos precisos de ponto a ponto (sem arredondamento) e não excede as limitações reais de velocidade e aceleração.
A velocidade e a aceleração do robô são importantes, pois dependem do robô. A velocidade e as acelerações do robô (velocidade/aceleração linear e da articulação) devem ser fornecidas como uma instrução ou no menu de parâmetros do robô. Por exemplo, você pode alterar a velocidade em um programa usando a instrução Definir Velocidade. O RoboDK assume que o robô tem uma aceleração uniforme até atingir a velocidade máxima e, em seguida, uma desaceleração uniforme.
Por padrão, o RoboDK usa a velocidade e a aceleração da articulação para os movimentos da articulação e a velocidade e a aceleração linear para os movimentos lineares. Essa configuração pode ser alterada (em Ferramentas➔ Opções➔ Movimento➔ Cálculo de tempo de movimentação).

Você pode alterar a cor dos seus objetos no RoboDK usando a ferramenta Alterar Cor.
Siga estas etapas para alterar a cor de seu robô:
1.Selecione Ferramentas ➔ Alterar Cor.
2.Ao selecionar o modelo 3D, você poderá ver a cor real do robô.
3.Selecione Selecionar faces na janela Alterar Cor e, em seguida, selecione as faces cujas cores deseja alterar.

4.Depois de selecionar as faces, clique na cor e selecione uma nova cor.

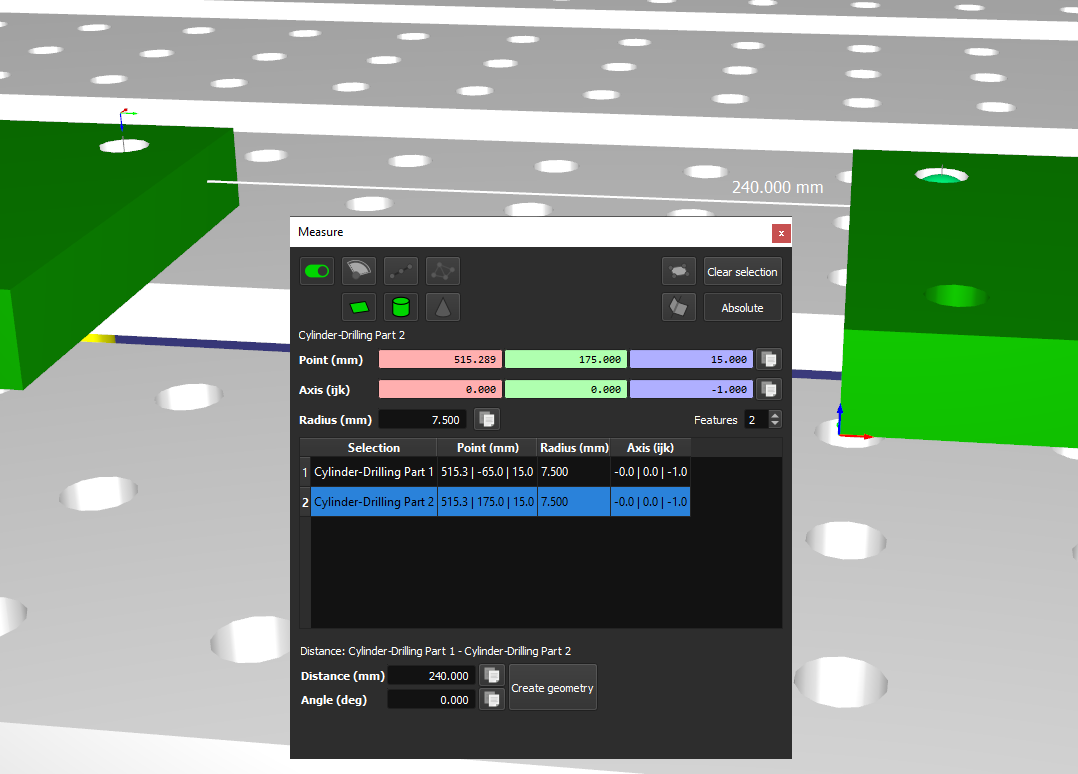

Usando a ferramenta de medição do RoboDK, você pode medir a distância entre diferentes características geométricas, como cilindros e planos, e extrair suas propriedades.
Selecione Ferramentas ➔ Medição para abrir a ferramenta de medição. Você pode então selecionar características geométricas na janela 3D.

Você pode modelar novos mecanismos com o RoboDK, o que inclui mesas giratórias, mecanismos de um a três eixos lineares, diferentes tipos de braços de robô, robôs Scara, AGVs, CNCs e garras.
Siga estas etapas para criar um novo robô ou mecanismo:
1.Selecione Utilitários➔ Modelar Mecanismo ou Robô.
2.Selecione o tipo de mecanismo ou robô que você deseja criar.
3.Selecione o sistema de coordenadas que representa a origem de seu mecanismo.
4.Selecione um objeto para cada articulação (parte móvel do mecanismo ou robô).
5.Insira os parâmetros do robô conforme descrito na imagem correspondente.
6.Selecione Atualizar para ver o novo mecanismo.

Você também pode modificar os mecanismos existentes clicando com o botão direito do mouse no item do robô na árvore e selecionando Modificar robô. Essa opção está disponível para robôs e mecanismos que você mesmo criou.

Você pode criar os seguintes tipos de mecanismos e robôs no RoboDK:
●Um eixo rotativo (uma mesa giratória ou uma garra)
●Dois eixos rotativos (por exemplo: um posicionador de 2 eixos)
●Um eixo linear (como um trilho linear)
●Dois eixos lineares (como um T-bot)
●Três eixos lineares (como um H-bot)
●Um eixo linear + um eixo rotativo
●Garras de dois dedos
●Robôs Scara (4 eixos)
●Braços robóticos de seis eixos
●Braços robóticos de sete eixos
Esta seção mostra como é possível modelar uma mesa giratória de um eixo. As mesas giratórias são frequentemente usadas em aplicações de usinagem robotizada.
Siga estas etapas para criar uma mesa giratória:
1.Carregue os modelos 3D da mesa giratória: arraste e solte os modelos 3D na janela do RoboDK (como arquivos STL, STEP ou IGES).

2.Selecione Utilitários➔ Modelar Mecanismo ou Robô.
3.Selecione 1 eixo rotativo.
4.Se você observar a imagem, ela deverá mostrar como a base e a placa superior devem ser posicionadas. No caso de um eixo rotativo, o mecanismo girará em torno do eixo Z de Fb (Frame Base)
5.Renomeie seu mecanismo para TurnTable.
Defina a referência de sua mesa giratória criando um novo sistema de coordenadas:
1.Crie um sistema de referência e selecione F2 para nomeá-lo como Frame Base.
2.Modifique a posição do sistema abrindo o Painel do Sistema.
3.Selecione Ferramentas e Medição.
4.Meça a posição da superfície clicando no mecanismo; você pode ver a diferença entre a origem e o centro. Você pode copiar os valores e colá-los conforme mostrado na imagem abaixo.

A posição de referência deve agora corresponder à referência na imagem. O sistema de referência e os itens de objeto devem ser preenchidos automaticamente. Se a seleção automática não estiver correta, você pode atualizá-la adequadamente.
6.Você pode atualizar os limites da articulação, por exemplo, se quisermos ter +/-20 voltas, podemos inserir +/-7200 graus. Você também pode alterar os limites da articulação posteriormente clicando duas vezes nos rótulos de limite da articulação do painel do robô.

7.Selecione Atualizar para gerar o mecanismo: o novo mecanismo será exibido.
8.Você pode selecionar OK para fechar o menu ou adicionar outras alterações à sua mesa giratória, se necessário.
9.Você pode excluir os arquivos de objeto originais que usou para criar o mecanismo. O mecanismo será salvo com seu projeto RDK e não requer nenhuma dependência externa.
10.Depois de testar a mesa (verifique se ela está se movendo na direção certa e se os limites são os esperados), você pode selecionar OK na janela Modelar Mecanismo para fechá-la.


Esta seção mostra como modelar um trilho linear de 1 eixo, também conhecido como eixo linear ou pista linear. Um trilho linear ajuda a ampliar o alcance dos braços do robô.
Siga estas etapas para importar seu modelo 3D:
1.Arraste e solte seu modelo 3D no RoboDK para importar os objetos para sua estação (os formatos de arquivo aceitos incluem STEP, IGES ou STL, que são formatos 3D comuns).
Siga estas etapas para abrir seu construtor de mecanismos:
2.Selecione Utilitários➔ Modelar Mecanismo ou Robô
3.Certifique-se de que 1 eixo linear esteja selecionado em "Tipo de robô".
4.Se o seu modelo 3D estiver agrupado em uma única peça, você pode dividir o modelo dentro do RoboDK.
Siga estas etapas para posicionar seu sistema de base:
5.Agora que os objetos estão carregados, abra novamente o construtor de mecanismo de modelo Utilitários➔ Modelar mecanismo ou Robô.
6.Você pode renomear seu mecanismo em Nome do robô.
7.Considere que seu sistema de base deve estar na posição 0 do trilho: Crie um sistema de referência nesse local e nomeie-o Frame Base.

Siga estas etapas para modificar a posição do sistema:
8.Selecione Ferramentas ➔ Medição
9.Use a ferramenta de medição para medir a posição da superfície selecionando o ícone (conforme mostrado na imagem abaixo).

10.Copie os valores e cole-os em Detalhes do sistema: Frame Base (como mostrado na imagem abaixo).

Siga estas etapas para verificar as orientações e inserir o comprimento do trilho:
11.Girar no sentido horário, 90 graus em torno de X: Digite o valor -90.000 graus na janela de posição de referência.
12. Digite o comprimento do trilho na janela Modelar Mecanismo ou Robô (conforme mostrado na imagem abaixo).

13.Selecione Atualizar para criar o robô.
14.Você pode testar o trilho (certificar-se de que os limites estão corretos e que ele está se movendo na direção correta) usando o movimento manual dos eixos das articulações.

15.Selecione OK quando você estiver satisfeito com os resultados.
Este exemplo mostra como modelar um trilho linear de 2 eixos, também conhecido como eixos lineares ou pista linear. Os eixos lineares são usados para ampliar o alcance dos braços do robô.
Siga estas etapas para configurar seu modelo 3D no RoboDK:
1.Importe seu modelo 3D para o RoboDK➔ arraste e solte o arquivo STEP em sua estação.
2.Abra o Construtor de mecanismos: Utilitários➔ Modelar mecanismo ou Robô.
3.Em Tipo de robô, selecione 2 Eixos lineares (T-bot)

4.Quando o modelo estiver dividido em três partes, abra novamente o construtor de trilhos: Selecione Utilitários ➔ Modelar mecanismo ou Robô.
5.Selecione a opção: 2 eixos lineares (T-bot).
6.Renomeie seu robô para T-bot (em nome do robô).
Siga estas etapas para encontrar a localização de seu sistema de base:
7.Se você considerar que o sistema de base deve estar na posição 0 do trilho, crie o sistema de referência exatamente nessa posição e renomeie-o para Frame Base.

Siga estas etapas para modificar a posição do sistema:
8.Abra o painel do sistema clicando duas vezes no sistema.
9.Meça a posição do centro da superfície abrindo sua ferramenta de medição: Ferramentas➔ Medir
10.Selecione o ponto central de cada borda (conforme mostrado abaixo) para encontrar a distância entre as duas linhas.

11.Selecione Criar geometria na janela Medição, que criará uma linha entre os dois pontos.
12.Selecione Limpar seleção.
Siga estas etapas para medir a posição do ponto central entre as duas linhas:
13. Selecione o ponto central da linha.
14.Copie os valores na janela Medição e cole os valores como a posição do sistema (conforme mostrado abaixo).

Siga estas etapas para garantir que as orientações sejam as mesmas:
15.Gire 90 graus no sentido anti-horário em torno de X e, em seguida, gire 90 graus em torno do eixo Z (conforme mostrado abaixo).

16.Digite as medidas do trilho na janela Modelar mecanismo ou Robô, conforme mostrado abaixo.

17.Selecione Atualizar para criar o robô.
18.Se você estiver satisfeito com os resultados, selecione Ok na janela "Modelar mecanismo ou Robô".
O vídeo a seguir mostra como modelar um robô cartesiano de 3 eixos (H-bot). Os braços do robô podem ser montados em eixos externos para ampliar seu alcance.
Siga estas etapas para configurar seu modelo 3D no RoboDK:
1.Arraste e solte o modelo 3D (como um arquivo STEP ou IGES) no RoboDK para carregá-lo em sua estação.
2.Abra o construtor de mecanismos: selecione Utilitários➔ Modelar mecanismo ou Robô
3.Em Tipo de robô, selecione 3 Eixos lineares(H-bot).

Siga estas etapas para criar seu sistema da base:
4.Quando o objeto estiver dividido em diferentes partes, abra novamente o construtor de trilhos (selecione Utilitários➔ Modelar Mecanismo ou Robô➔ 3 Eixos lineares).
5.Renomeie seu robô em Nome do robô.
6.Crie um sistema de referência na posição 0 do trilho. Você pode renomeá-lo como Frame Base.

Siga estas etapas para modificar a posição do sistema:
7.Abra o painel do sistema clicando duas vezes em "Frame Base".
8.Abra a ferramenta de medição: Ferramentas ➔ Medição.
9.Selecione o ícone destacado abaixo na ferramenta de medição e, em seguida, selecione as duas bordas do objeto para encontrar a distância entre os dois pontos centrais.

10.Selecione Criar geometria para criar uma linha entre os dois pontos centrais.
11.Agora que a linha entre os dois pontos foi criada, você pode selecionar Limpar Seleção.
12.Selecione o centro da linha para encontrar a medida do ponto central da linha recém-criada.
13.Copie os valores e cole-os como a posição do sistema (conforme mostrado na imagem abaixo) para garantir que a posição do sistema corresponda à imagem de referência.

Siga estas etapas para garantir que as orientações sejam as mesmas:
14.Gire 90 graus no sentido anti-horário.
15.Selecione Frame Base e, em seguida, selecione os modelos 3D dos trilhos (selecione cada seção, uma a uma), conforme mostrado na imagem abaixo.

16.Digite o comprimento de cada trilho na seção de medidas.
17.Mova cada eixo em Mover eixos das articulações para garantir que cada eixo esteja se movendo bem.

18.Pressione Atualizar depois de testar cada eixo para criar o robô.
19.Se estiver satisfeito com os resultados, você pode pressionar Ok na janela Modelar mecanismo ou Robô.
Você pode modelar uma garra paralela no RoboDK usando a ferramenta Modelar Mecanismo ou Robô. As garras paralelas também são chamadas de garras de dois dedos e permitem que um robô agarre peças.
Siga estas etapas para configurar seu modelo 3D no RoboDK:
1.Importe seu modelo 3D: Arraste e solte seu arquivo STEP para carregá-lo em sua estação (arquivos IGES ou STL também funcionam).
2.Abra o construtor de mecanismos: Utilitários ➔ Modelar Mecanismo ou Robô.
3.Selecione Garra de 2 dedos em "Tipo de robô".
4.Você pode renomear seu robô como "Garra".

Siga estas etapas para posicionar seu sistema de base:
5.Crie um sistema de referência (ele deve estar abaixo da garra) e renomeie-o como Frame Base.
6.Certifique-se de que o sistema que você acabou de criar esteja posicionado de acordo com a imagem: Traga o sistema de referência para 0,000 mm (X,Y,Z).

7.Digite a amplitude de movimento da garra: Se você colocar os dedos na posição 0, o limite mínimo será 0 e o limite máximo será 80.
8.Selecione Atualizar.
9.Verifique se ela se move na direção correta e se os limites estão corretos usando o Mover eixos.
10.Se estiver satisfeito com os resultados, você pode pressionar Ok
Este exemplo mostra como modelar um braço de robô industrial de 6 eixos a partir do zero, usando os modelos 3D fornecidos pelo fabricante.
Siga estas etapas para reunir algumas informações sobre seu robô:
1.Em primeiro lugar, você precisa dos modelos 3D (como arquivos STEP ou IGES).
2.Você também precisará da folha de dados ou do manual do robô.
Siga estas etapas no RoboDK para abrir a janela do modelo do robô:
3.Selecione Utilitários➔ Modelar Mecanismo ou Robô.
4.Em Tipo de robô, selecione Robô industrial de 6 eixos.

Carregue os arquivos 3D do seu robô no RoboDK fazendo o seguinte:
5.Arraste e solte seu robô no RoboDK ou selecione o arquivo e abra-o (pode levar alguns segundos para carregar).
Siga estas etapas para dividir um objeto em diferentes peças para que possamos tratar cada peça separadamente:
6.Se o arquivo CAD que você baixou estiver em um único objeto, é possível desagrupar o objeto (arquivo STEP) clicando com o botão direito do mouse em qualquer objeto e selecionando Separar Objeto.

7.Em seguida, você pode reagrupá-las para criar as diferentes peças do robô.
Siga estas etapas para inserir as informações cinemáticas do robô no RoboDK:
8.Dê um nome ao seu robô inserindo-o em Nome do Robô.
9.Se as peças do seu robô estiverem na ordem correta, todos os modelos 3D deverão ser preenchidos corretamente. Caso contrário, você pode vincular manualmente cada objeto à articulação correta do robô.
10.Preencha as dimensões do robô abrindo a folha de dados.
11.No esboço 3D da folha de dados, você encontrará todos os valores que está procurando. Preencha os valores corretos no RoboDK.

12.Quando você estiver satisfeito com o resultado da cinemática do robô, selecione Atualizar.
Alguns robôs têm duas articulações acopladas, o que significa que duas das articulações do robô são dependentes. Por exemplo, os robôs Fanuc têm a articulação 2 e a articulação 3 acopladas.
Siga estas etapas para acoplar as articulações de seu robô no RoboDK:
1.Primeiro, clique duas vezes no robô para abrir o painel do robô.
2.Clique em Parâmetros para abrir a guia Parâmetros do robô

3.Marque a caixa Desbloquear opções avançadas.
Clique em Sentidos da articulação para abrir a guia Sentido do eixo da articulação. Os primeiros 6 valores representam a direção de giro das articulações e o último valor é o acoplamento das articulações 2 e 3. Altere o 7º valor para -1 para vincular as articulações. Uma nova guia com o polígono de limite das articulações acopladas será aberta; você pode editar os limites para evitar que o robô colida consigo mesmo.

É possível sincronizar um braço de robô com eixos externos adicionais. Os eixos externos podem ser usados simplesmente como um posicionador ou também podem ser sincronizados com o mesmo controlador do robô. Quando os eixos externos são sincronizados, o robô e os eixos podem se mover ao mesmo tempo, mantendo movimentos lineares precisos em relação a um sistema de coordenadas.
Você pode sincronizar até 6 eixos adicionais com qualquer robô usando o RoboDK. Se você estiver usando um robô de 6 eixos, isso significa que pode ter um sistema combinado com 12 eixos.
Para sincronizar um braço de robô com eixos externos:
1.Carregue seu eixo adicional de nossa biblioteca ou modele-o como um novo mecanismo.
2.Construa uma estação RoboDK colocando o robô e os eixos/mecanismos em seus respectivos locais.

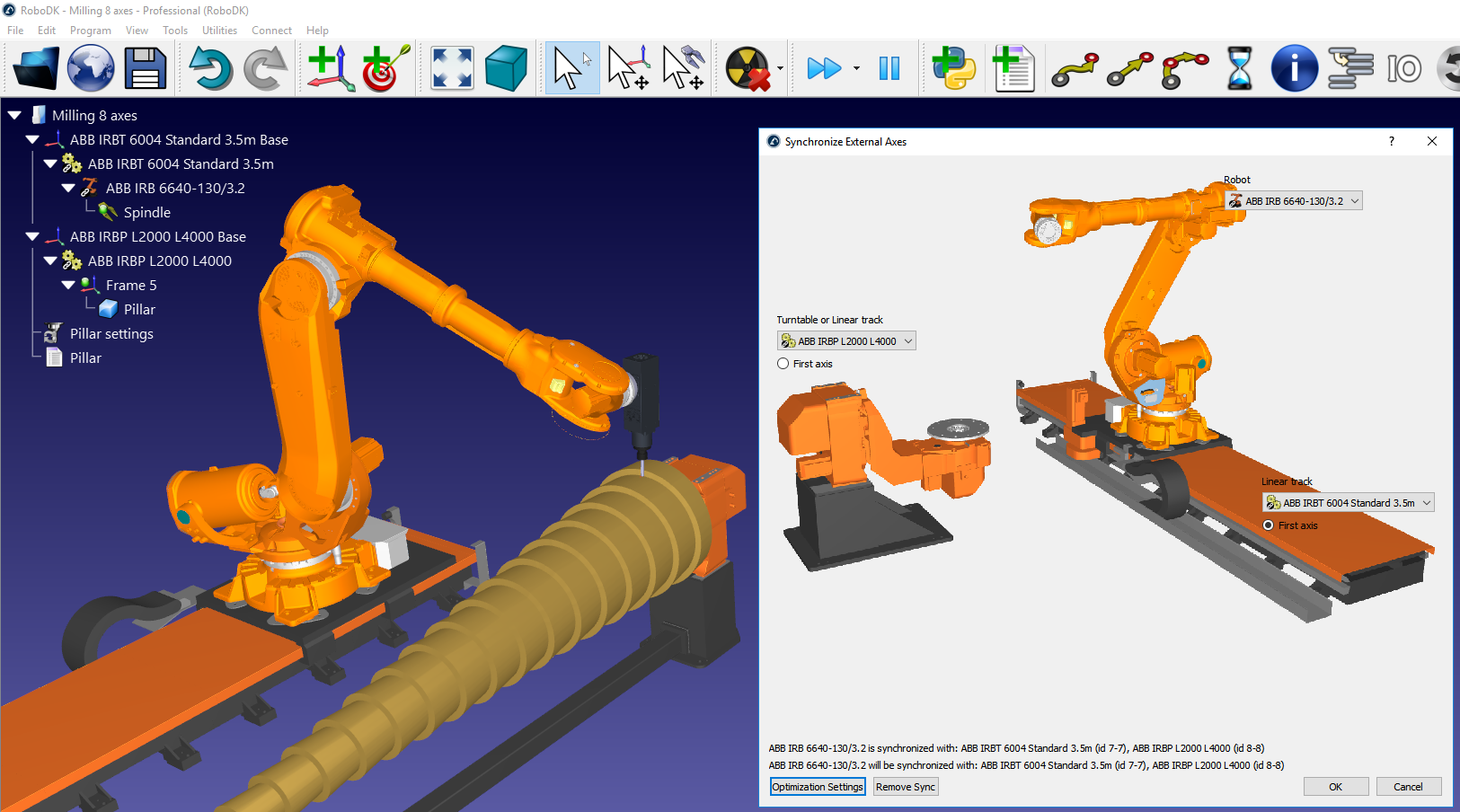

3.Selecione Utilitários ➔ Sincronizar eixos externos.
4.Selecione o robô, e a mesa giratória e/ou o trilho linear disponíveis poderão ser sincronizados com o robô.
5.Selecione OK. Um novo painel do robô será aberto, mostrando os eixos adicionais em azul.
Os pontos relacionados a esse robô sincronizado mostrarão valores adicionais de articulação em azul. É possível especificar a posição preferencial de um posicionador quando um programa é gerado. Os pontos cartesianos manterão a posição cartesiana fornecida enquanto os eixos externos são movidos ao longo da trajetória.
Todas as configurações de usinagem robotizada mostrarão opções adicionais para fornecer a posição preferencial dos eixos externos. Além disso, cada movimento exportado pelo pós-processador incluirá a posição dos eixos externos.

Quando você tem um ou mais eixos adicionais sincronizados com o seu robô, pode priorizar a movimentação de determinados eixos e otimizar seus projetos de usinagem robotizada, projetos de seguimento de curvas/pontos e projetos de impressão 3D de acordo com seus critérios preferidos.

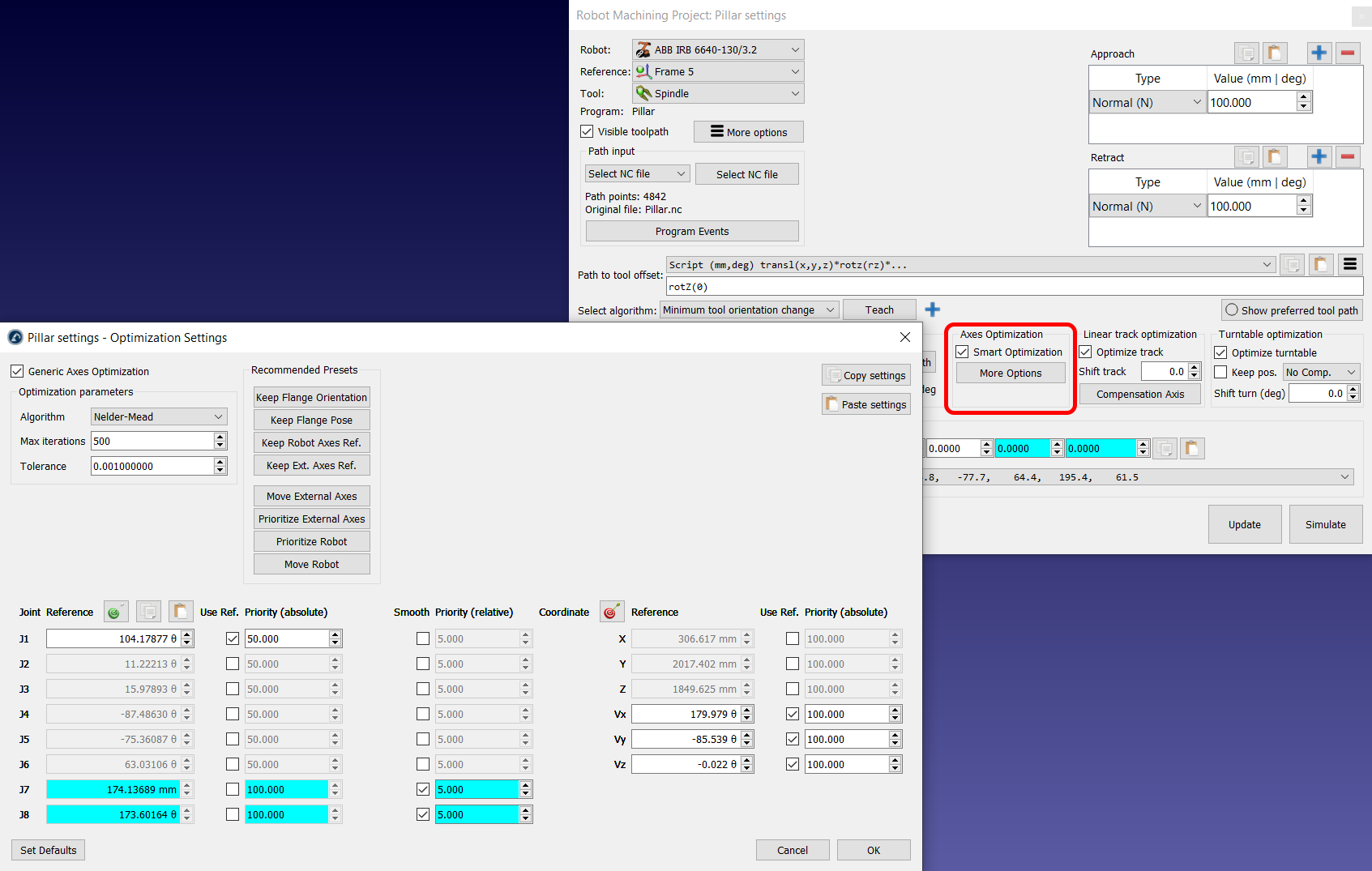

Selecione Mais opções na seção Otimização de eixos do projeto de usinagem robotizada para ver as opções de otimização de eixos externos.

Você pode fornecer prioridade diferente de acordo com os seguintes critérios:
●Manter articulações de referência: Você pode impor uma posição de eixo desejada para algumas (ou todas) articulações. Um peso maior significa que é mais provável que a articulação corresponda ao valor de referência a qualquer momento durante o programa.
●Minimizar o movimento (igualar a posição anterior): Você pode impor uma "penalidade" ao movimento abrupto de determinados eixos (movimento relativo).
●Manter pose de referência: Você pode impor uma pose absoluta desejada para o robô manter. A pose de referência é a pose do flange do robô que você deseja manter em relação à base estática do robô. A restrição de orientação tentará combinar os vetores X, Y e Z da pose do flange do robô de acordo com a pose de referência.
Por exemplo, se você selecionar a predefinição Manter Orientação do Flange, o RoboDK priorizará a manutenção da orientação do flange do robô para corresponder à pose do robô que você tinha na simulação quando selecionou essa predefinição (a seleção dessa predefinição atualiza a pose de referência). Além disso, se você quiser que o valor da articulação 1 do robô permaneça próximo a 105 graus, poderá ativar essa prioridade.
Se você selecionar a predefinição Manter Referência do Robô, verá que a referência de posição é atualizada para corresponder à posição atual dos eixos do robô. Você também verá que as articulações do robô têm um determinado peso (100), enquanto os eixos externos não têm peso (sem preferência). Por outro lado, os eixos externos terão um peso pequeno (5) para evitar que façam movimentos bruscos ou indesejados.
Você pode alterar essas configurações para obter o efeito desejado depois de atualizar o projeto de usinagem robotizada.
