Barra de ferramentas

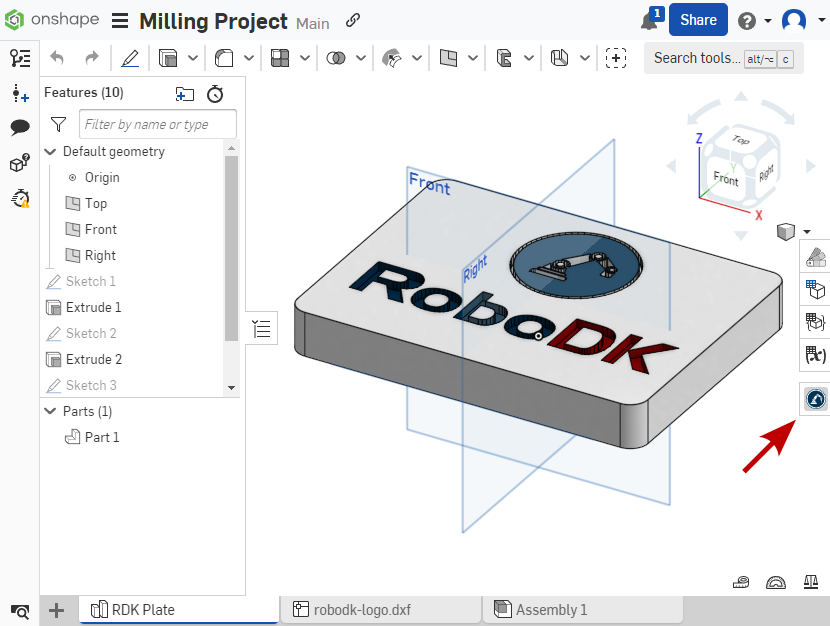

O RoboDK para Web funciona diretamente no espaço de trabalho do Onshape. Para acessar as funções do RoboDK, use o botão correspondente na barra de ferramentas à direita do projeto do espaço de trabalho do Onshape.

Plugin Onshape - Imagem 5

A barra de ferramentas do Add-in consiste nos seguintes itens:

1.O Entity Selector (Seletor de Entidades) contém todos os elementos do fluxo de trabalho do Onshape disponíveis para transferência para o RoboDK. O botão Refresh atualiza a lista em caso de alterações no projeto Onshape

Plugin Onshape - Imagem 6

2.A chave Flip Normals (Inverter normais) inverte a direção dos vetores normais ao plano do esboço. Essa função está disponível somente na importação de pontos e curvas de esboços.

Plugin Onshape - Imagem 7

3.O botão Import to RoboDK (Importar para o RoboDK) transfere as entidades do projeto Onshape para o ambiente atual do RoboDK. Os seguintes tipos de entidades estão disponíveis no momento: Peça (modelo sólido), Curva 3D, Pontos de esboço e Curvas de esboço.

Plugin Onshape - Imagem 8

4.O botão Import to RoboDK também tem um menu suspenso adicional que contém o item Import as Machining Project (Importar como projeto de usinagem). Esse item funciona somente para a conversão de curvas e pontos em caminhos de robô. Nesse caso, um projeto de usinagem é criado automaticamente

Plugin Onshape - Imagem 9
