RoboDK Add-in for Siemens Solid Edge
O add-in RoboDK para o Siemens Solid Edge permite que o senhor combine os recursos de modelagem CAD 3D do Solid Edge com o RoboDK para simulação de robôs, programação offline e fabricação de robôs.
Com o add-in RoboDK para Solid Edge, o senhor pode carregar facilmente modelos 3D criados no Solid Edge para o RoboDK. Esse plug-in permite que o senhor programe mais de 500 braços de robô diretamente dos projetos do Solid Edge.
Os robôs podem ser facilmente programados como máquinas de 5 eixos para uma ampla variedade de aplicações de fabricação, como perfuração, soldagem, corte, impressão 3D ou usinagem de robôs. Mais informações disponíveis na seção de usinagem de robôs.
A seção de pós-processadores de robôs mostra uma lista das marcas de robôs e controladores compatíveis. Também é possível modificar ou criar novos pós-processadores para personalizar a geração de programas.
O RoboDK Add-In for Solid Edge funciona com o Solid Edge e versões posteriores. O senhor não deverá ter nenhuma limitação ao usar o RoboDK Add-In for Solid Edge se já tiver uma licença do RoboDK.
Instalar
Se o senhor já tiver instalado o software RoboDK após a instalação do Siemens Solid Edge, deverá ter o plug-in do RoboDK para o Solid Edge disponível no Solid Edge. O plug-in do RoboDK para o Solid Edge deve estar visível na barra de ferramentas.
Barra de ferramentas do Solid Edge

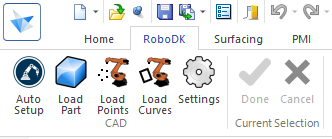

A barra de ferramentas do RoboDK para o Solid Edge inclui 5 comandos para fins de CAD.
●
●
●
●
●
A principal diferença entre o Auto Setup e o Load Curve(s) ou Load Point(s) é que o Auto Setup carrega a peça e cria um novo projeto de seguimento de Curva/Ponto. O uso do Load Curve(s) ou Load Point(s) é mais rápido e apenas atualizará os recursos de geometria existentes no RoboDK, mantendo as configurações definidas anteriormente.
Configurações

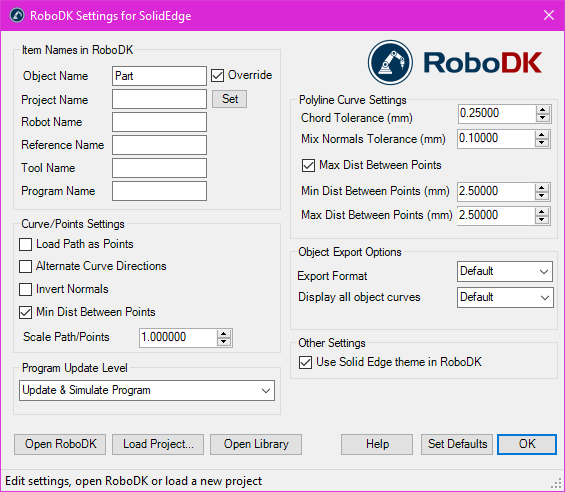

O senhor pode alterar as configurações padrão do plug-in do RoboDK selecionando o botão Settings.
●Object Name - Defina o nome do objeto de curva/pontos que será carregado no RoboDK. Se essa caixa for deixada em branco, será usado o nome da peça ou do arquivo de montagem.
●Override - Substitui o objeto carregado anteriormente no RoboDK se houver uma correspondência de nome.
●Project Name - Defina o nome/caminho do projeto/estação do RoboDK (arquivo .RDK) a ser usado. Se o arquivo já estiver carregado, ele usará o projeto existente. Se o projeto aberto no RoboDK não corresponder ao nome do arquivo, ele abrirá o projeto se o caminho completo for especificado.
●Robot Name (Nome do robô) - Defina o nome do robô que será usado no RoboDK (se o senhor tiver mais de um robô em seu projeto). O nome do robô deve corresponder ao nome visível na árvore de estações do RoboDK. Deixe esse valor em branco (padrão) para usar o primeiro ou único robô disponível.
●Reference Name (Nome de referência) - Defina o nome do quadro de referência para posicionar o caminho em relação ao robô. O nome deve corresponder ao nome visível na árvore de estações do RoboDK. Se um nome não for fornecido, o quadroreferência de ativo
●Tool Name (Nome da ferramenta) - Defina o nome da ferramenta (TCP) a ser usada com o robô para seguir o caminho. O nome deve corresponder ao nome visível na árvore de estações do RoboDK. Se não for fornecido um nome, será usado o Tool Frame ativo
●Program Name (Nome do programa) - Defina o nome do arquivo de programa que será gerado.
●Load Path as Points (Carregar caminho como pontos) - Marque essa opção para converter uma curva em pontos, de modo que um projeto de seguimento de pontos seja criado no RoboDK. Isso é útil para operações de fabricação, como perfuração. Desmarque essa opção para carregar o caminho como um projeto de seguimento de curva.
●Alternate Curve Directions (Direções de curva alternadas) - Marque essa opção para alternar a direção do movimento a cada passagem (padrão Zig-Zag).
●Invert Normals (Inverter normais) - Marque essa opção para inverter as normais de superfície calculadas. Isso inverterá a orientação da ferramenta do robô.
●Use o tema do Solid Edge no RoboDK - Inicie o RoboDK com o tema do Solid Edge. Isso inclui a alteração do comportamento do mouse para navegação 3D e a cor do plano de fundo. Essas configurações podem ser alteradas no menu do RoboDK: Tools-Options (Ferramentas-Opções).
●Communication Port (Porta de comunicação) - Defina a porta de comunicação para se comunicar com o RoboDK. Várias instâncias do RoboDK podem estar sendo executadas ao mesmo tempo e usar configurações diferentes se uma porta diferente for usada. Quando esse valor é definido como -1 (padrão), a porta padrão é usada (20500).
●Startup Options (Opções de Inicialização) - Defina os argumentos a serem passados para o RoboDK na primeira vez que ele for iniciado. Por exemplo, para iniciar o RoboDK silenciosamente, o senhor pode definir '/NOSPLASH /NOSHOW /HIDDEN'. Os programas ainda podem ser gerados mesmo que o RoboDK não seja exibido. Para obter mais informações, consulte a seção Linha de Comando da API do RoboDK.
●Chord Tolerance (mm) - Define a precisão para dividir as curvas como um conjunto de pontos.
●Mix Normals Tolerance (mm) - Define a tolerância de distância usada para misturar cálculos normais entre várias superfícies.
●Export Format (Formato de exportação) - Selecione o formato de exportação para carregar a peça no RoboDK.
●Display all object curves (Exibir todas as curvas do objeto) - Exibe as curvas carregadas no RoboDK, mesmo que elas não estejam selecionadas. O senhor pode alterar essa configuração no RoboDK (Tools-Options-Display-Display Curves).
Botões:
●Open RoboDK - Abrir um projeto no RoboDK... Uma nova janela será aberta com opções adicionais.
●Load Project ... - Carregue o projeto do RoboDK (arquivo RDK) que o senhor deseja usar no projeto atual.
●Open Library - Biblioteca on-line aberta do RoboDK.
●Set Defaults (Definir padrões) - Define as configurações padrão do componente.
●OK - Aplicar essas configurações e fechar essa janela. Se o senhor não selecionar OK, as configurações alteradas não serão aplicadas.
Exemplos
Esta seção mostra exemplos básicos para gerar simulações e programas de robôs diretamente do Siemens Solid Edge usando o RoboDK Add-In.
Polimento por robô

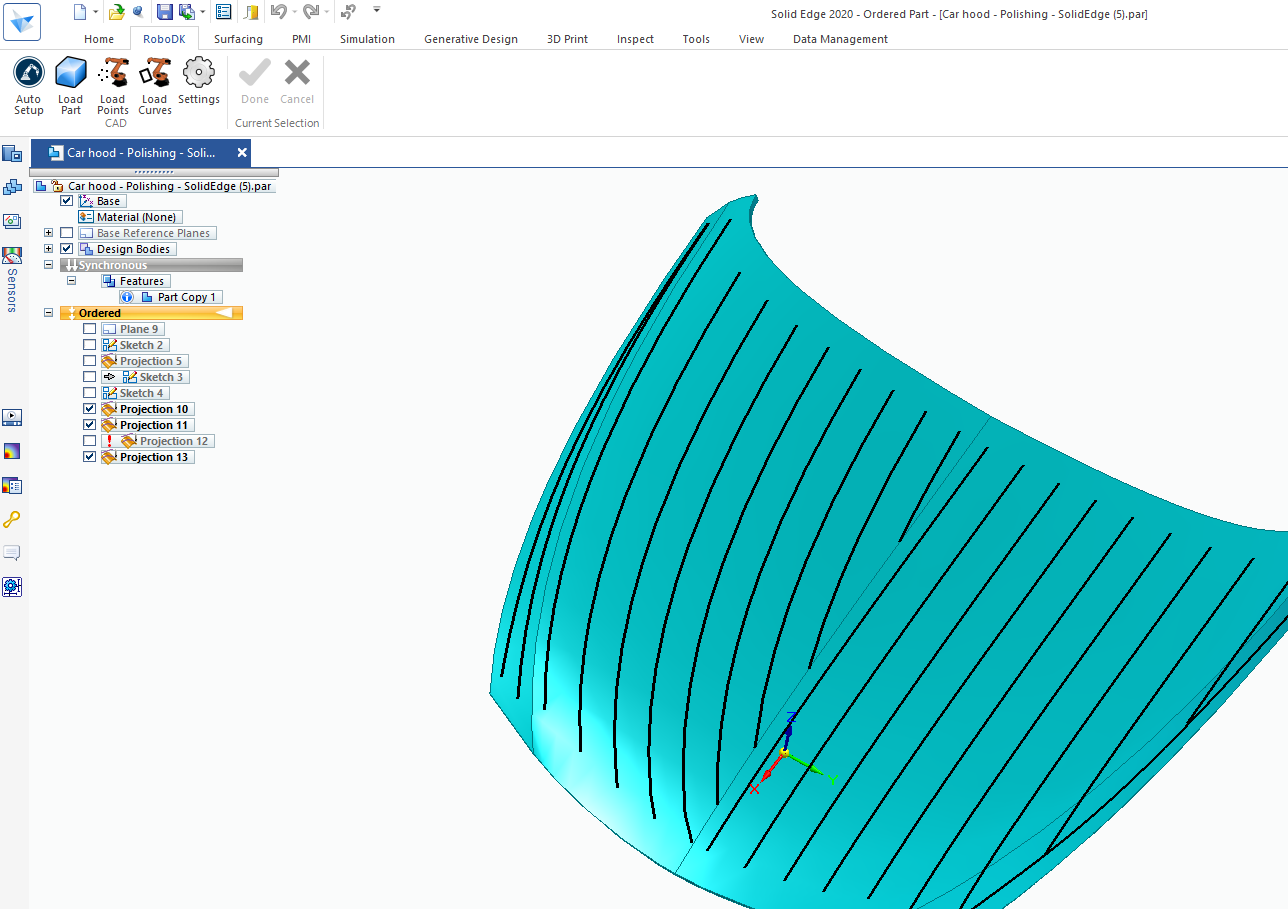

O vídeo tutorial a seguir mostra como o senhor pode programar um robô para seguir um percurso de ferramenta de 5 eixos para polir superfícies complexas usando o Solid Edge e o RoboDK.
Instalação manual
Esta seção descreve as etapas para configurar manualmente o plug-in do RoboDK para o Solid Edge. O senhor deve seguir essas etapas se o plug-in do RoboDK para o Solid Edge não tiver sido instalado automaticamente por padrão usando o instalador do RoboDK:
1.Certifique-se de que o senhor tenha o software Siemens Solid Edge instalado.
2.Faça o download e instale a versão mais recente do RoboDK.
3.Localize a pasta C:\RoboDK\Other\Plugin-SolidEdge\

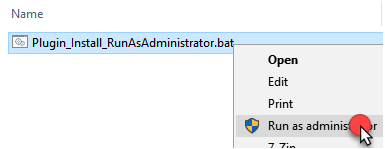

e execute o arquivo Plugin_Install_RunAsAdministrator.bat como Administrador: Clique com o botão direito do mouse no arquivo BAT e selecione Run as Administrator (Executar como administrador).

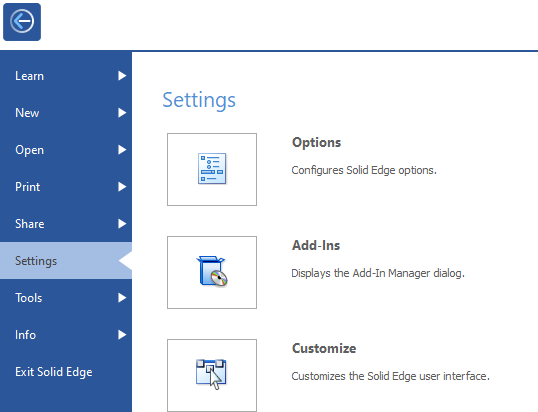

4.Selecione Settings➔ Add-Ins no menu principal.

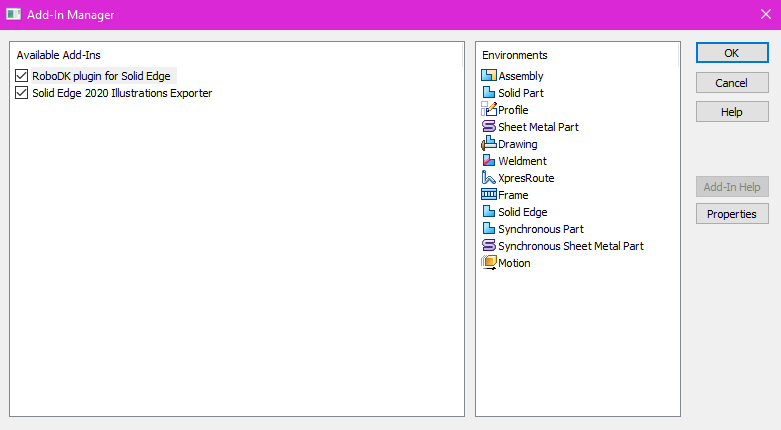

5.Ative o plug-in do RoboDK para o Solid Edge para ver a barra de ferramentas do RoboDK no Solid Edge.
