Um driver de robô pode controlar um robô real que esteja conectado a um computador. Os drivers de robô usam interfaces de software específicas para controlar e monitorar um controlador de robô específico, permitindo que um computador controle diretamente um braço de robô.

Os drivers de robô oferecem uma alternativa à programação off-line (em que um programa é simulado, gerado e, em seguida, transferido para o robô e executado). Com os drivers de robô, o senhor pode mover um robô enquanto ele está sendo simulado (Programação on-line).

O artigo a seguir mostra um exemplo de um projeto de programação on-line usando drivers de robô: https://robodk.com/blog/online-programming/

Qualquer simulação de robô programada no RoboDK pode ser executada no robô usando um driver de robô. O movimento do robô no simulador é então sincronizado com o robô real e é possível depurar os programas do robô em tempo real.

Observação: Os drivers do robô estão na pasta /RoboDK/api/Robot/ por padrão. Os drivers do robô podem ser arquivos Python (formato PY) ou arquivos EXE.

Observação: Os drivers do robô não são pós-processadores. Os pós-processadores permitem a geração de um programa a ser executado pelo controlador do robô (Programação off-line). Mais informações na seção Post Processor.

A lista a seguir fornece alguns dos drivers de robô compatíveis com o RoboDK:

●Annin Robotics

●ABB

●Automata

●Comau

●Denso

●Dobot

●Doosan

●Robôs de elite

●Epson

●Fanuc

●Han's

●Hanwha

●JAKA

●Kawasaki

●KEBA

●Kinova

●KUKA KRC

●KUKA IIWA

●Mecadêmico

●Mitsubishi

●Niryo

●Staubli

●Técnico/Omron

●uFactory xArm

●Universal Robots

●Wlkata

●Yaskawa Motoman

Importante: A maioria dos drivers de robô usa um protocolo de comunicação de soquete TCP/IP. Pode ser necessário adquirir uma opção de software adicional para alguns controladores de robôs (do fabricante do robô), pois a comunicação por soquete pode não ser permitida por padrão.

Observação: Nem todos os recursos são compatíveis com todos os drivers de robô (por exemplo, monitoramento ou sondagem em tempo real). Isso depende muito do controlador do robô e dos recursos que o controlador do robô suporta remotamente.

Observação: Os usuários finais podem adicionar ou modificar os drivers de robô existentes e, em seguida, vincular os novos drivers no menu Robot Connection. Mais informações na seção como personalizar um driver.

Como usar os drivers de robôs

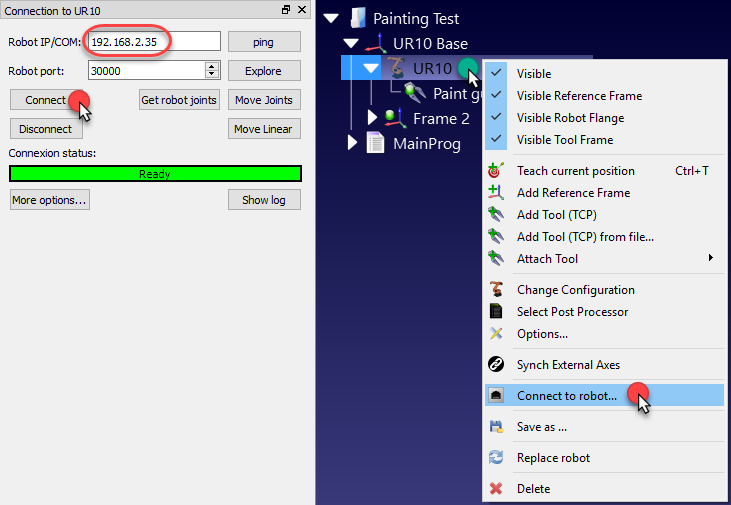

Esta seção mostra como se conectar a um braço de robô real do RoboDK usando drivers de robô e realizar algumas operações simples.

1.Clique com o botão direito do mouse em um robô

2.Selecione Connect to robot...

3.Digite o IP do robô

4.Selecione Conectar

Se a conexão for bem-sucedida, aparecerá uma mensagem verde exibindo Ready (Pronto), conforme mostrado na imagem a seguir.

Dica: Use o botão ping para testar se o robô está conectado ao computador.

Importante: Alguns controladores de robôs exigem uma configuração específica ou a ativação de uma opção específica no controlador do robô. Siga as instruções do seu robô.

Robot Drivers - Imagem 2

Dica: Selecione Get robot joints (Obter articulações do robô) para recuperar a posição atual do robô e atualizar a posição do robô virtual no RoboDK.

Dica: Clique duas vezes em Disconnect duas vezes para forçar o processo do driver a parar. O driver pode deixar de responder se o robô parar inesperadamente (devido a uma colisão ou limites de eixo, por exemplo); nesse caso, o driver pode ser reiniciado clicando duas vezes em Disconnect e, em seguida, em Connect novamente.

Dica: Os programas do robô também podem ser gerados off-line e transferidos por FTP se o robô e o computador estiverem na mesma rede, conforme mostrado na seção Transferir programa. O driver do robô não é usado nesse caso. Forneça o IP, o nome de usuário do FTP e a senha do FTP selecionando Mais opções na janela de conexão do robô. Em seguida, os programas podem ser transferidos ao selecionar a opção Send program to robot (Ctrl+F6).

Observação: Os programas criados usando a API do RoboDK também podem ser usados para mover o robô em tempo real. Mais informações em Usando drivers com a API.

Observação: A seção Troubleshoot (Solução de problemas) fornece mais informações se a conexão não funcionar.

Usando a GUI

Um programa de robô que tenha sido criado usando a interface gráfica do usuário (GUI) pode ser executado no robô seguindo estas etapas.

1.Clique com o botão direito do mouse em um programa

2.Marque a opção Executar no robô

3.Clique duas vezes no programa para iniciá-lo

O programa deve iniciar no robô real e o simulador seguirá os movimentos do robô. O status da conexão exibirá Working... em amarelo quando o robô estiver ocupado.

Observação: O ícone do programa deve ser atualizado conforme mostrado na imagem a seguir para mostrar que o programa está sendo executado no robô.

Robot Drivers - Imagem 4

Usando a API

É possível controlar o movimento de um robô a partir da API do RoboDK, por exemplo, para programar um robô a partir de um programa Python ou de um aplicativo C#.

A opção Run on robot (Executar no robô) é gerenciada automaticamente quando um programa Python é executado a partir do RoboDK. Siga estas etapas para executar um programa Python no robô:

1.Clique com o botão direito do mouse em um programa Python

2.Selecione Run on robot (Executar no robô)

O programa deve começar a ser executado no robô e o status da conexão do robô será atualizado de acordo.

Dica: Selecione a macro SampleOfflineProgramming.py na pasta C:/RoboDK/Library/Macros/ para testá-la com um caminho hexagonal em torno da localização atual do robô.

Robot Drivers - Imagem 7

Se o programa for executado fora da GUI do RoboDK (para fins de depuração ou se estivermos usando a API do RoboDK para C#, por exemplo), podemos definir o RunMode usando RDK.setRunMode para RUNMODE_RUN_ROBOT. Isso forçará o programa a ser executado no robô. Também é possível estabelecer a conexão usando robot.Connect().

Observação: O RoboDK define automaticamente o RunType como RUNMODE_SIMULATE por padrão quando a API do RoboDK é iniciada, a menos que um programa Python seja gerado ou definido como Run on robot usando a GUI.

O código a seguir mostra um breve exemplo para estabelecer uma conexão com o robô diretamente da API:

# Iniciar a API do RoboDK

RDK= Robolink()

robô= RDK.Item('',ITEM_TYPE_ROBOT)

# Conectar-se ao robô usando os parâmetros de conexão padrão

success= robot.Connect()

status, status_msg= robot.ConnectedState()

se status != ROBOTCOM_READY:

# Parar se a conexão não for bem-sucedida

raise Exception("Failed to connect: "+ status_msg)

# Definir para executar os comandos do robô no robô

RDK.setRunMode(RUNMODE_RUN_ROBOT)

# Observação: Isso é definido automaticamente se usarmos

# robot.Connect() por meio da API

# Mova o robô:

robot.MoveJ([10,20,30,40,50,60])

Dica: selecione a macro SampleOnlineProgramming.py na pasta C:/RoboDK/Library/Macros/ para obter um exemplo mais completo. Além disso, mais exemplos de programação on-line usando a API do Python e a API do C# estão disponíveis na seção API do RoboDK.

Observação: Também é possível acionar um programa criado usando a GUI a partir da API do RoboDK da mesma forma que ele pode ser acionado manualmente usando a GUI, conforme mostrado na seção anterior. O exemplo a seguir mostra como:

prog= RDK.Item('MainProgram', ITEM_TYPE_PROGRAM)

prog.setRunType(PROGRAM_RUN_ON_ROBOT) # Define a opção de execução no robô

# Defina PROGRAM_RUN_ON_SIMULATOR para ser executado somente no simulador

prog.RunProgram()

while prog.Busy()== 1:

pausa(0,1)

print("Program done"

Personalize os drivers de robôs

Os drivers do robô estão na pasta /RoboDK/api/Robot/ por padrão. O RoboDK se vincula a um driver específico nas configurações de conexão do robô:

1.Clique com o botão direito do mouse em um robô

2.Selecione Connect to robot...

3.Selecione Mais opções...

4.Localize ou insira o caminho do caminho do driver na seção Caminho do driver

Um driver de robô é um aplicativo de console autônomo. Os drivers do robô podem ser desenvolvidos usando qualquer plataforma de programação, por exemplo, podem ser um módulo Python (formato PY) ou qualquer programa executável criado em qualquer ambiente de desenvolvimento.

Robot Drivers - Imagem 9

O driver do robô permite a comunicação com um robô por meio da linha de comando. Os mesmos comandos que podem ser executados manualmente também são usados pelo RoboDK para acionar o robô a partir do PC. Cada driver de robô pode ser executado no modo console para testá-lo.

Um exemplo de driver Python (apimecademic.py) com seu código-fonte para controlar os robôs Mecademic está disponível em C:/RoboDK/bin/robot/.

Clique duas vezes no arquivo apimecademic.py para executar o módulo no modo console (o Python deve estar instalado). O driver aguardará novos comandos. Por exemplo, podemos digitar o seguinte comando para nos conectarmos ao robô, fornecendo um IP e uma porta de comunicação:

CONECTAR 192.168.100.1 10000

Se a conexão for bem-sucedida, veremos uma mensagem SMS:Ready. Em seguida, podemos digitar o seguinte comando para recuperar as articulações atuais do robô:

CJNT

Também podemos digitar outros comandos, como MOVJ, MOVL ou SETTOOL, para mover o robô ou atualizar o TCP:

MOVJ 10 20 30 40 50 60

Robot Drivers - Imagem 10

Alguns robôs permitem o monitoramento da posição da junta em tempo real. Nesse caso, é possível fornecer feedback da posição da junta à medida que o robô se move, enviando o comando JNTS_MOVING. Quando o driver for executado a partir do RoboDK, o robô virtual seguirá o movimento do robô real em tempo real. Um novo comando não será processado até que a mensagem Ready seja enviada.

Observação: Quando o driver é executado a partir do RoboDK, qualquer mensagem enviada com o prefixo SMS: será exibida na barra de status da conexão. Mensagens específicas são exibidas com cores específicas, como Ready (verde), Working (amarelo) ou Waiting (azul). Todas as outras mensagens serão exibidas em vermelho.

A interação com o console e a conexão com o robô são gerenciadas por um módulo Python para o driver Mecademic. A interação com o console deve ser a mesma para todos os robôs, conforme descrito nesta seção. No entanto, a interação com cada robô depende do fabricante do robô; nesse caso, consultamos o manual de programação do Meca 500 para enviar os comandos apropriados. Esses comandos permitem mover e monitorar o robô Meca 500.

Solução de problemas

A configuração do driver do robô pode não ser tão simples quanto gerar programas off-line (Programação off-line). Se a conexão não funcionar, esta seção fornece algumas dicas para ajudá-lo a encontrar a origem dos problemas.

1.Certifique-se de que o IP do robô esteja correto e acessível: Selecione o botão de ping no menu de conexão do robô (ou faça ping no robô por meio da linha de comando) para garantir que o robô e o computador estejam na mesma rede.

2.Defina um IP estático para o computador se o robô e o computador não estiverem na mesma rede.

3.Se o senhor estiver usando o Windows: Certifique-se de que o Firewall do Windows esteja desativado para evitar o bloqueio de qualquer conexão.

4.Certifique-se de que a porta de comunicação seja apropriada e esteja disponível no lado do robô.

5.Certifique-se de que as instruções apropriadas sejam seguidas no controlador do robô, dependendo do modelo do controlador.

6.Clique duas vezes em Disconnect na janela de conexão do Robô para forçar a parada do driver e, em seguida, selecione connect again para tentar uma nova conexão.

Observação: talvez o senhor precise de privilégios de administrador no Windows para realizar algumas dessas opções.

Teste de ping

Um teste de ping testará a capacidade de alcance de um robô em uma rede IP (Internet Protocol).

Siga estas etapas para realizar um teste de ping no Windows:

1.Abra uma nova janela de console selecionando (tecla Windows + R)

2.Digite cmd e selecione OK

3.Digite ping IP, onde o IP deve ser o IP do seu robô.) Exemplo:
ping 192.168.125.2

Devemos ver uma resposta semelhante à imagem com 0% de perda de sinal

Robot Drivers - Imagem 12

Se não houver comunicação, devemos verificar se o IP do robô e o PC estão na mesma rede local (LAN). Pode ser necessário desativar o Firewall do Windows ou adicionar uma regra para permitir a comunicação.

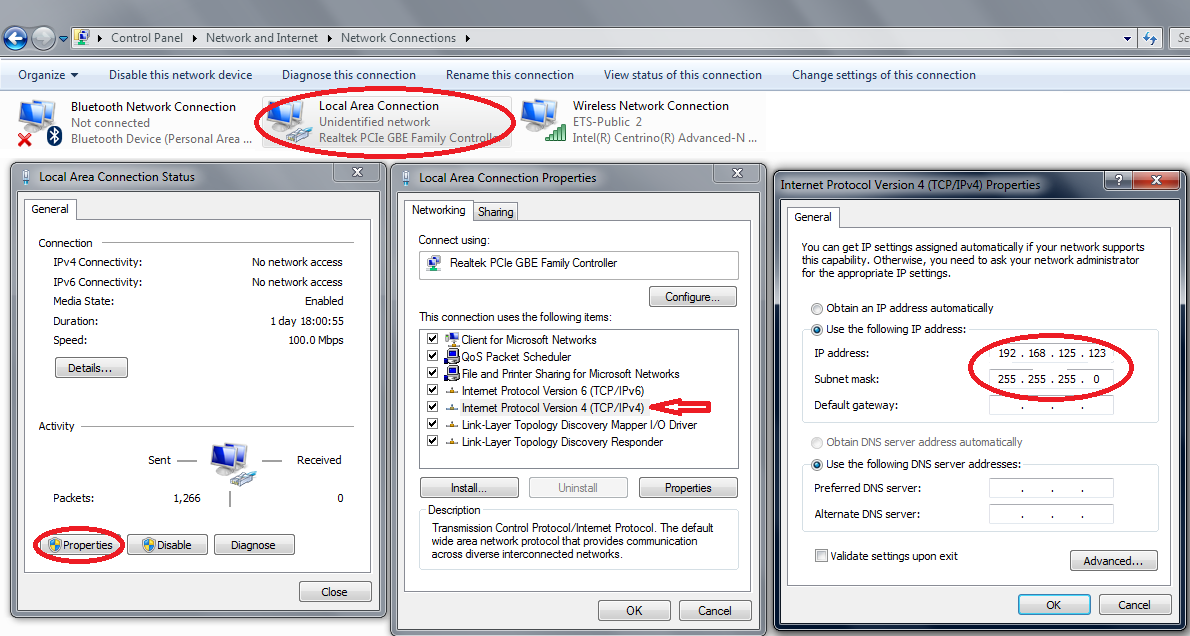

Definir um IP estático

Siga estas etapas para alterar o IP de um computador:

1.Selecione Windows Start➔ Control Panel➔ Network and Internet➔ Network Connections

2.Clique duas vezes na placa de conexão de área local

3.Selecione Properties (Propriedades).

4.Selecione Internet Protocol Version 4 (TCP/IPv4)

5.Selecionar propriedades

6.Digite o IP do computador de acordo com o IP do robô e uma máscara de sub-rede.

Robot Drivers - Imagem 13
