Sonda TwinTrack personalizada

Esta seção mostra como você pode construir uma sonda TwinTrack personalizada para ensinar robôs por meio de demonstração. Uma sonda personalizada permite que você faça seus robôs imitarem as operações de fabricação ensinadas por um ser humano.

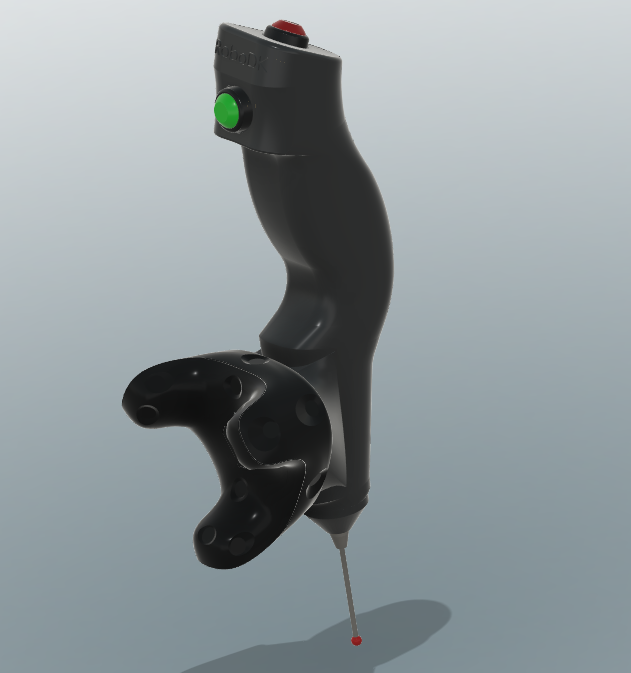

TwinTrack - Imagem 24

Componentes de hardware

A lista de componentes de hardware a seguir permite que você construa uma sonda personalizada para ser usada com o RoboDK TwinTrack.

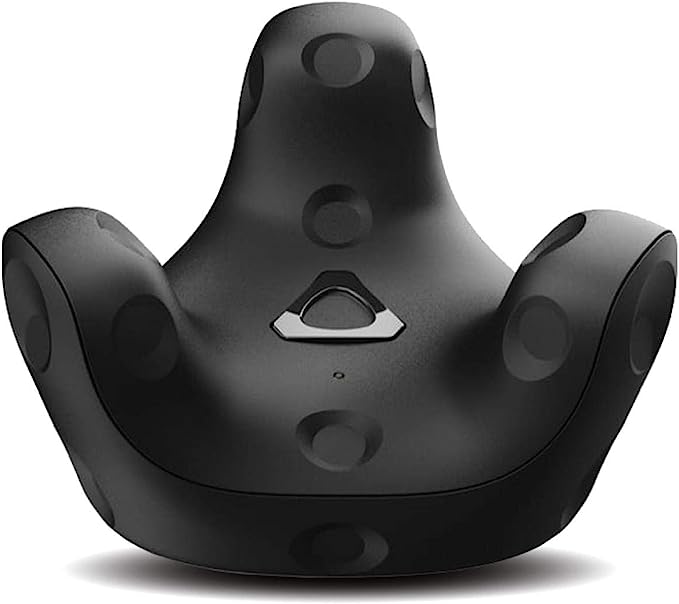

1.Um HTC Vive Tracker (qualquer versão compatível, recomenda-se a 3.0): HTC Vive Tracker 3 na Amazon. Preço estimado: 200 EUR.

TwinTrack - Imagem 25

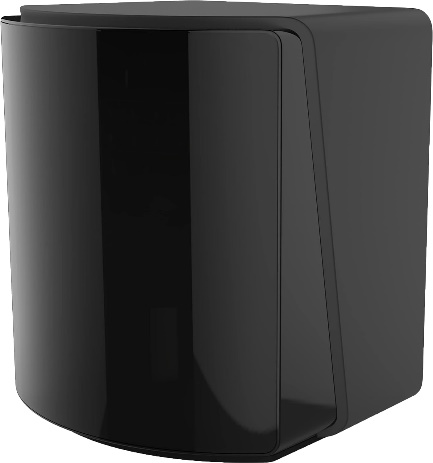

2.Duas estações base Valve Index. Na verdade, qualquer versão deve funcionar, desde que seja compatível com o HTV Vive Tracker correspondente. Estações base Valve na Amazon. Preço estimado: 500 EUR para as duas unidades.

TwinTrack - Imagem 26

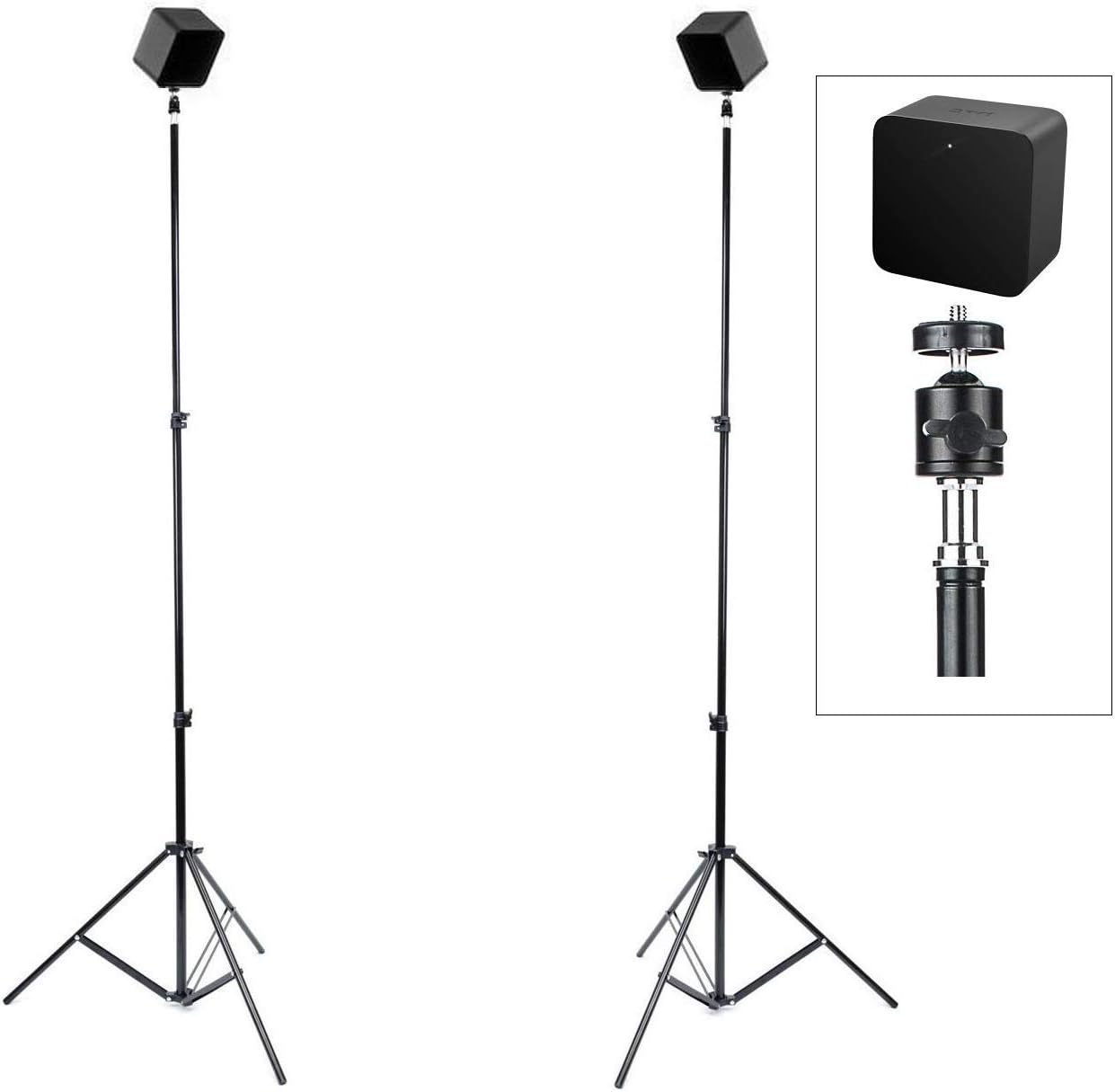

3.Dois tripés para as estações base Valve. Peça de amostra na Amazon. Estimativa de preço: 100 EUR.

TwinTrack - Imagem 27

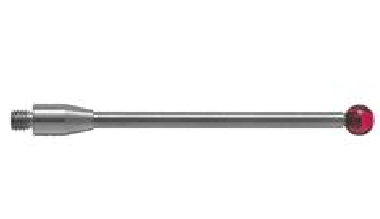

4.Uma esfera de rubi Renishaw com 40 mm de comprimento e 4 mm de diâmetro. Como a A-5003-0060. Preço estimado: 80 euros.

TwinTrack - Imagem 28

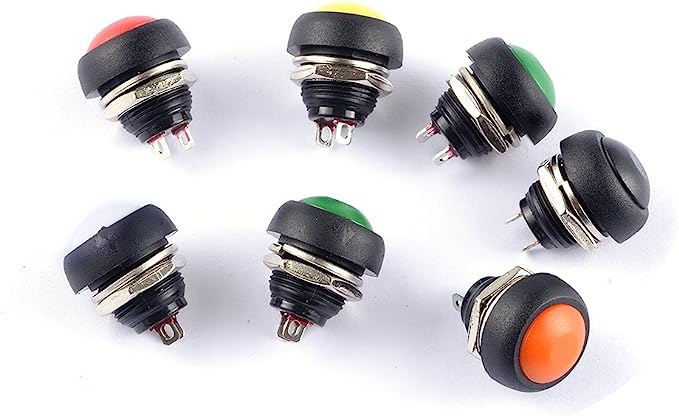

5.Dois botões de pressão, um vermelho e um verde, com 12 mm de diâmetro. Pressionar o botão liga (fecha o circuito), soltar o botão desliga (abre o circuito): Exemplo de produto na Amazon. Preço estimado: 15 euros.

TwinTrack - Imagem 29

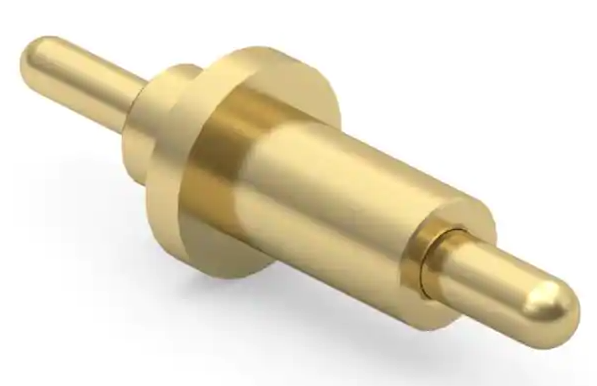

6.Três pinos de pogo com mola 0856-0-15-20-82-14-11-0 (3 unidades). Exemplo de produto da DigiKey . Preço estimado: 20 EUR.

TwinTrack - Imagem 30

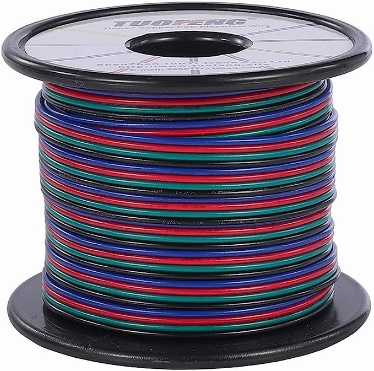

7.Fio elétrico para conectar os interruptores (menos de 1 m). Exemplo de produto na Amazon. Estimativa de preço: 25 euros.

TwinTrack - Imagem 31

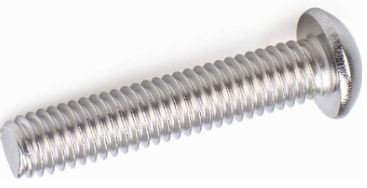

8.Um parafuso com cabeça de botão ¼-20 x 1": Exemplo de produto na Amazon . Estimativa de preço: 10 EUR.

TwinTrack - Imagem 32

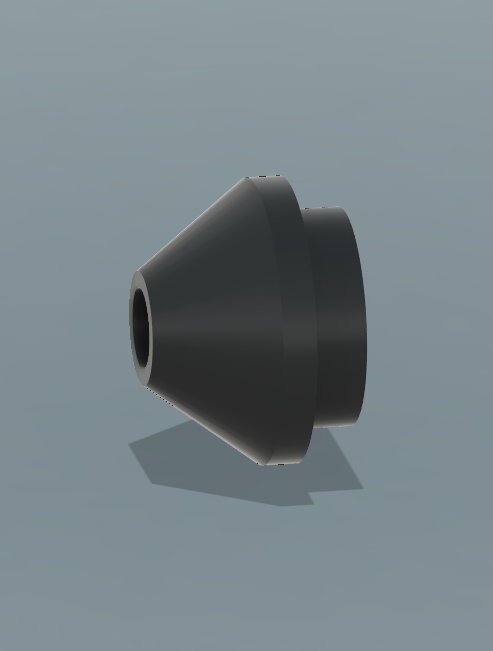

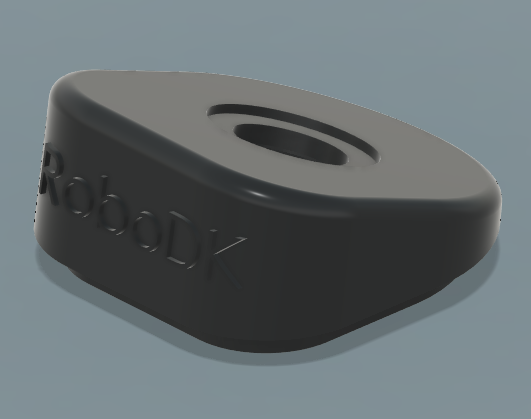

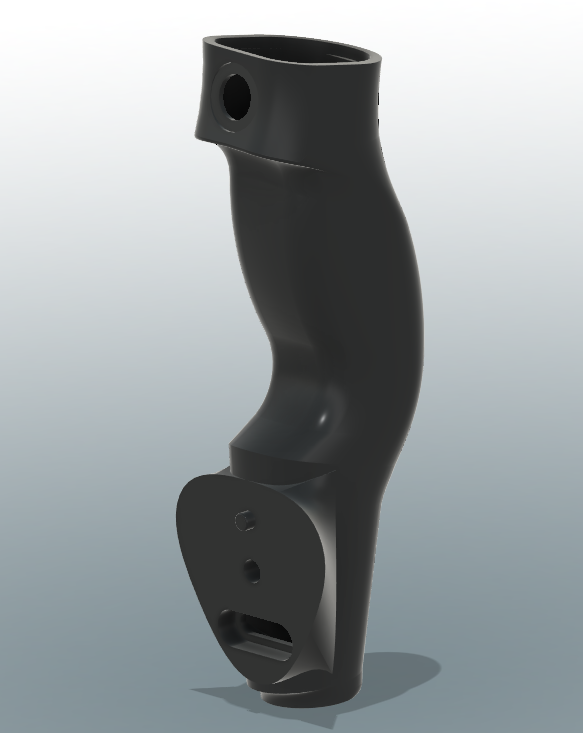

9.Cinco peças impressas em 3D, o corpo principal, o suporte da sonda, a sonda superior, o conector do tracker e a tampa do conector. Você pode fazer o download das peças impressas em 3D necessárias para construir a sonda TwinTrack aqui. As peças impressas em 3D da sonda TwinTrack também estão disponíveis no GrabCad e no Thinginverse.

TwinTrack - Imagem 33  TwinTrack - Imagem 34

TwinTrack - Imagem 35  TwinTrack - Imagem 36  TwinTrack - Imagem 37

Conjunto da sonda

Esta seção explica como você pode montar a sonda para o RoboDK TwinTrack. Você precisará das peças necessárias para construir a sonda descrita na seção anterior. Você também precisará de um kit de ferro de solda.

Siga estas etapas para montar a sonda:

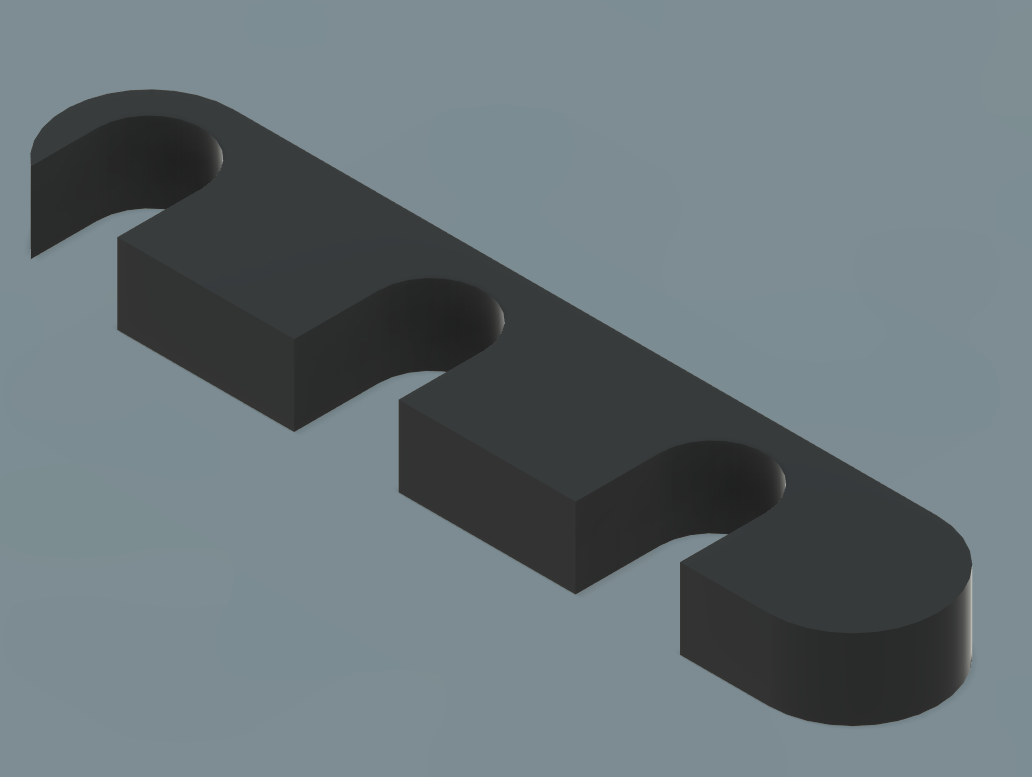

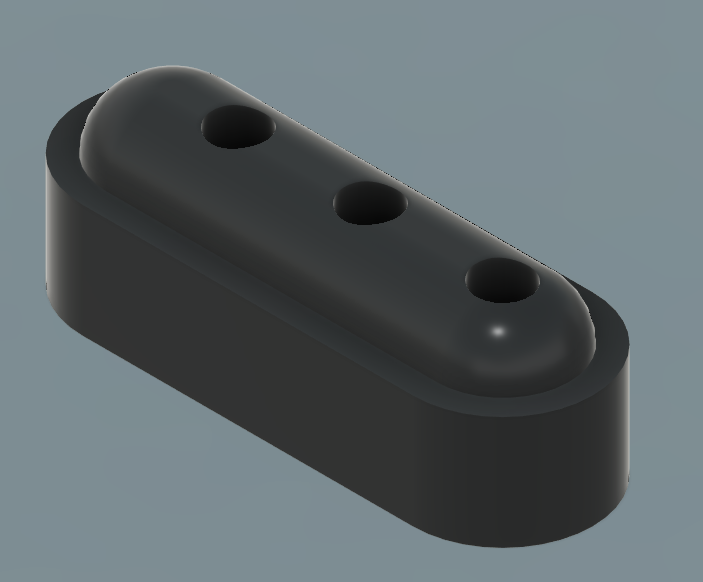

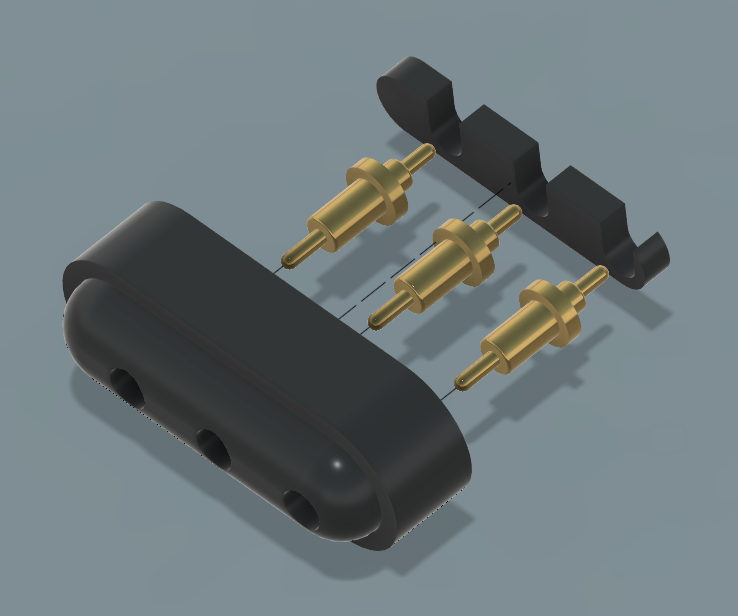

1.Monte o conector da seguinte forma e cole as peças impressas.

TwinTrack - Imagem 38

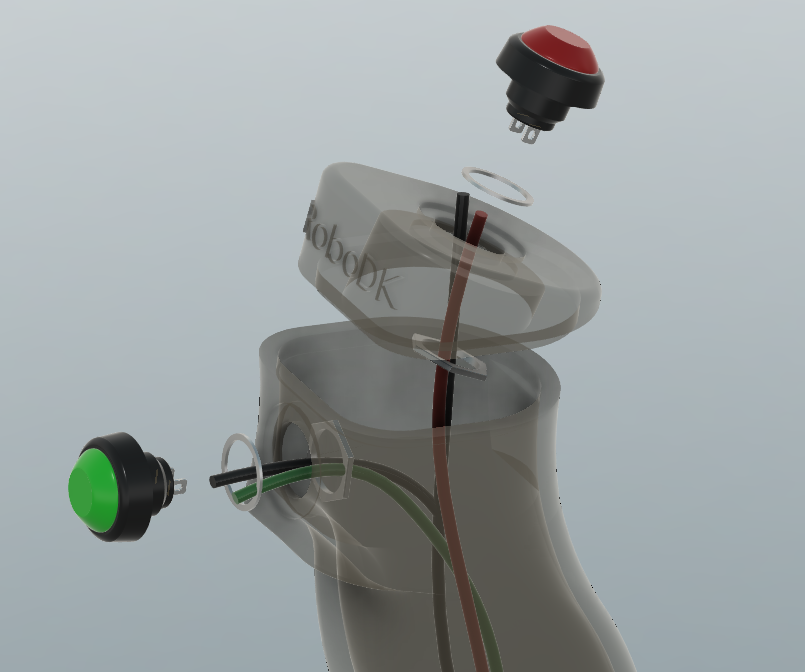

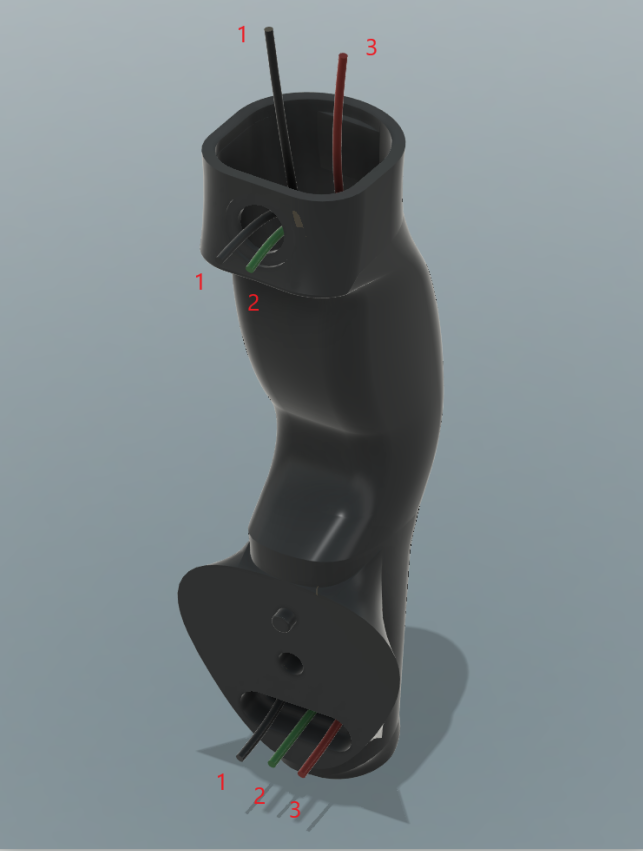

2.Instale os fios dentro do corpo principal e através da peça superior, conforme mostrado na imagem a seguir. Observe que o fio terra está conectado a ambos os interruptores.

TwinTrack - Imagem 39

3.Conecte os fios aos interruptores. Os dois pares de fios devem passar pelas porcas do interruptor. Além disso, o fio do interruptor vermelho deve passar pela parte superior. Em seguida, você deve soldar os interruptores (nessa ordem).

TwinTrack - Imagem 40

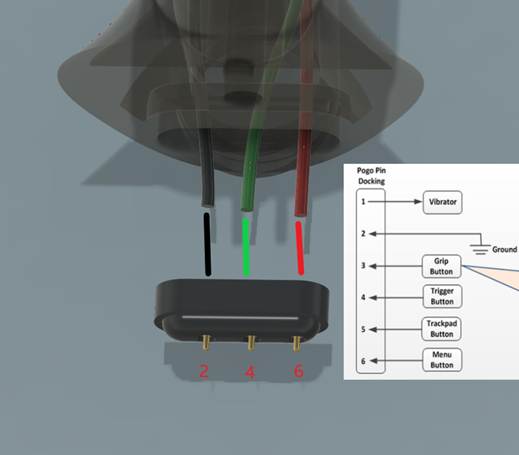

4.Solde o conector aos fios corretos. Certifique-se de colocar os cabos nos conectores corretos.

TwinTrack - Imagem 41

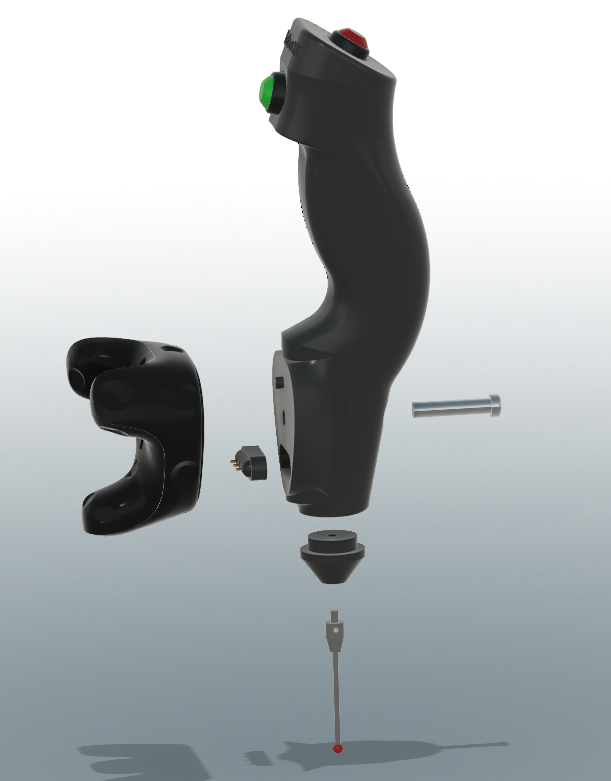

5.Monte o restante da sonda conforme mostrado na imagem a seguir.

TwinTrack - Imagem 42
