ประสิทธิภาพการแสดงผล

เมื่อคุณทำงานกับโมเดล 3 มิติขนาดใหญ่หรือโครงการที่ซับซ้อน อาจพบอัตราเฟรมต่ำหรือประสิทธิภาพการแสดงผลช้าลง

สิ่งนี้อาจเกิดขึ้นเมื่อมีวัตถุจำนวนมากหรือรูปทรงเรขาคณิตที่ซับซ้อนในสถานีของคุณ การนำเข้าไฟล์ 3 มิติขนาดใหญ่อาจลดอัตราเฟรมและทำให้การจำลองของคุณช้าลง (ดูส่วน ก่อนหน้า)

คุณสามารถทำตามขั้นตอนต่อไปนี้อย่างน้อยหนึ่งข้อ เพื่อเพิ่มความเร็วในการจำลองและอัตราเฟรมให้สูงขึ้น:

1.หากคุณโหลดโมเดล 3 มิติจากไฟล์ STEP หรือ IGES คุณสามารถลดค่าความละเอียด (tolerance) ในเมนู Tools→Options→CAD ก่อนโหลดวัตถุเข้า RoboDK ได้ คลิก Fast import settings เพื่อนำเข้าไฟล์ได้เร็วขึ้นและมีรายละเอียดน้อยลง ซึ่งจะทำให้โมเดลเบาลงและไฟล์โครงการ RDK มีขนาดเล็กลง

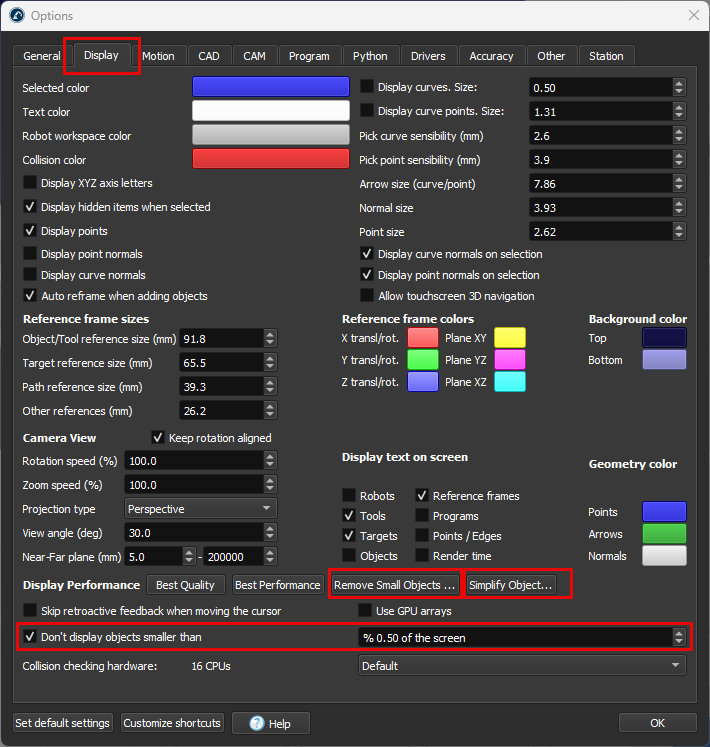

2.ไม่แสดงวัตถุขนาดเล็ก: เลือก Tools→Options→Display เปิดใช้งานตัวเลือก "Don't display objects smaller than" แล้วตั้งค่าเป็น 2% หรือมากกว่า

3.คุณสามารถใช้ แอดออน Simplify Mesh เพื่อลดความซับซ้อนของวัตถุใน RoboDK ได้ เมื่อคุณเลือกวัตถุที่ต้องการลดความซับซ้อน ขนาดของวัตถุจะลดลง 80%

4.ลดความซับซ้อนของรูปทรงวัตถุ: เลือก Simplify Object… ในแท็บ Display เดียวกัน การกระทำนี้จะไม่เปลี่ยนรูปลักษณ์ของวัตถุ 3 มิติ หากคุณเลือกไอเทมรากของสถานี (ไอเทมแรก) การลดความซับซ้อนจะถูกนำไปใช้กับวัตถุทั้งหมดในสถานี

5.ลบวัตถุขนาดเล็ก: เลือก Remove Small Objects… เพื่อลบวัตถุและสามเหลี่ยมขนาดเล็ก การกระทำนี้จะลบวัตถุและสามเหลี่ยมที่มีขนาดเล็กกว่าค่าที่กำหนด
