อินเตอร์เฟซ

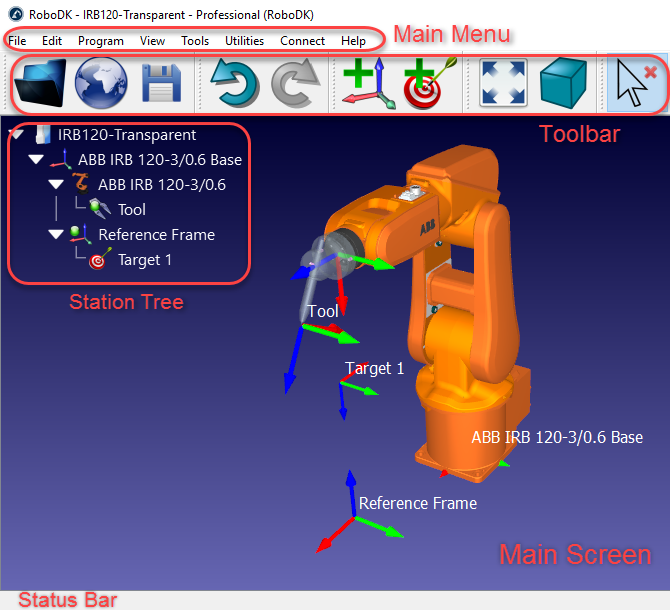

ในส่วนนี้อธิบายถึงหัวข้ออินเตอร์เฟซหลักของ RoboDK, รวมถึงแผงหน้าปัดหุ่นยนต์และเมนูหลัก วินโดว์หลักของ RoboDK แสดงผลตามส่วนประกอบต่อไปนี้:

Main Menu ถูกจัดเก็บไว้บนสุด ทุกการกระทำและตัวเลือกที่ใช้ได้จากเมนูนี้

แถบเครื่องมือประกอบด้วยไอคอนกราฟิกซึ่งอนุญาตให้เข้าสู่การใช้ที่บ่อยในเมนู ข้อมูลเพิ่มเติมสามารถดูได้จากส่วน Toolbar

รายการStation Tree ทุกส่วนประกอบ(ไอเทม) ซึ่งแสดงในฐาน. ไอเทมเหล่านี้สามารถเป็นหุ่นยนต์,เครื่องมือ,สิ่งของ,เป้าหมายหรือการตั้งค่าเฉพาะสำหรับการผลิตหรือเพื่อวัดขนาดtree อนุญาตให้ทำความเข้าใจและปรับแต่งทุกอย่างที่เกิดขึ้นในสิ่งแวดล้อมจริง ดังตัวอย่าง,เป้าหมายสามารถถูกแนบเฉพาะในหน้าต่างอ้างอิง,ในหน้าต่างอ้างอิงนี้สามารถถูกแนบหน้าต่างฐานหุ่นยนต์, เครื่องมือหุ่นยนต์สามารถแนบหุ่นยนต์และอื่นๆ

สถานะแถบถูกตั้งอยู่ตรงกลางและอาจจะแสดงประโยชน์ทางเทคนิคสำหรับการปฏิบัติการ

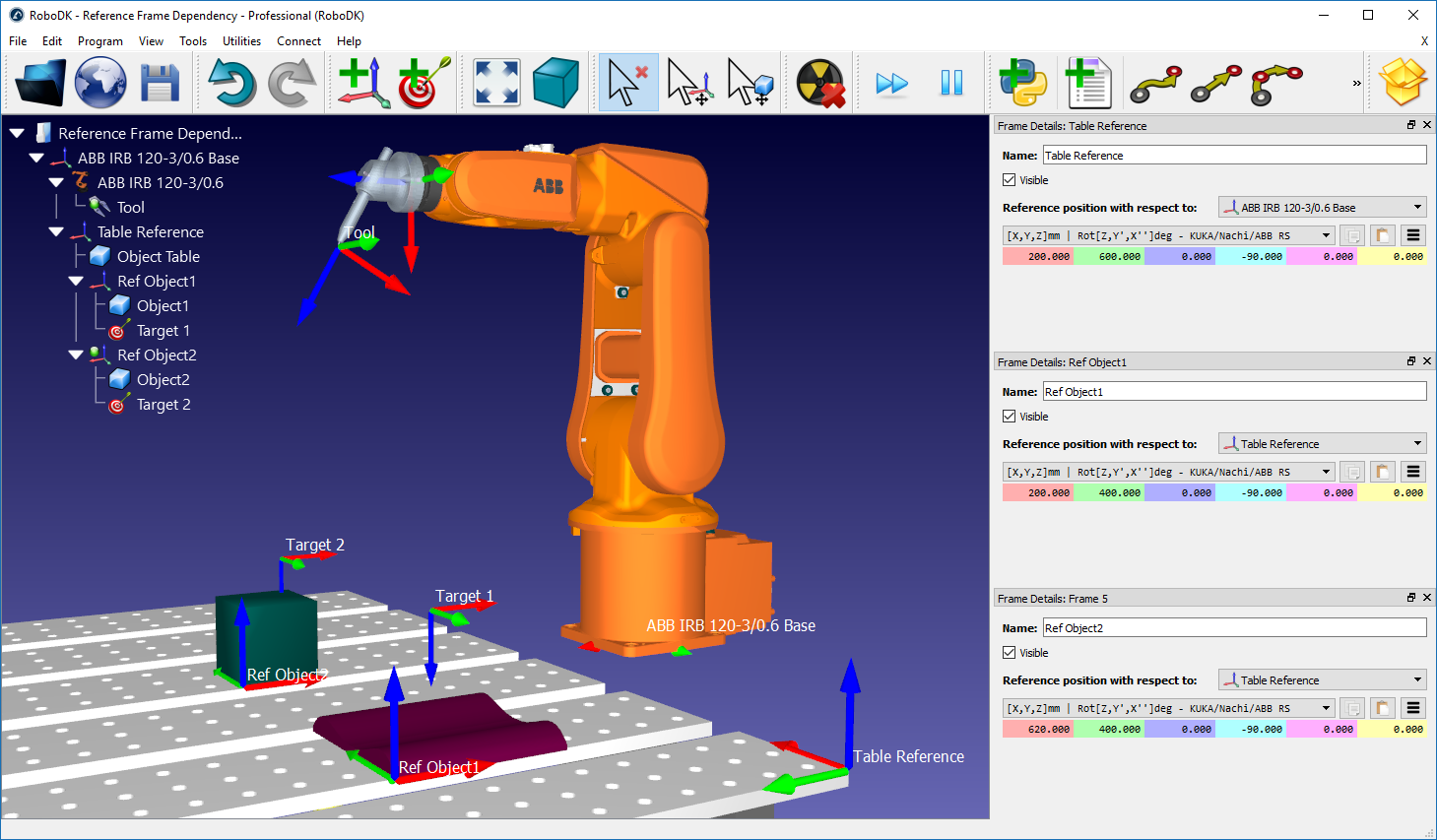

มุมมอง 3 มิติ (หน้าจอหลัก) แสดงผลมุมมอง 3มิติเสมือนจริงและผลิตซ้ำในฐานต้นไม้ด้วยลำดับชั้นของตัวมันเอง

ดับเบิ้ลคลิกสิ่งของ(ต้นไม้หรือมุมมอง 3 มิติ) จะแสดงผลหน้าต่างวินโดว์ใหม่ด้วยคุณสมบัติของไอเทม ดังตัวอย่าง, ดับเบิ้ลคลิกหุ่นยนต์จะแสดงผลRobot Panel วินโดว์เหล่านี้สามารถถูกปิดโดยการเลือกข้ามโดยบนสุดของวินโดว์ย่อย

ตามข้อยกเว้น, ดับเบิ้ลคลิกเป้าหมายจะย้ายหุ่นยนต์ไปยังเป้าหมาย ถ้าเป้าหมายถูกเลือกหนึ่งครั้ง (แทนที่การดับเบิ้ลคลิก) หุ่นยนต์จะจำลองเส้นตรงหรือ move joint จากตำแหน่งล่าสุดถึงเป้าหมาย

Interface - ภาพ 1


แผงหน้าปัดหุ่นยนต์

ดับเบิ้ลคลิกไอเทมต้นไม้(หรือในมุมมอง 3D) เพื่อเปิดแผงหน้าปัดหุ่นยนต์

นอกจากนี้ยังสามารถขยับแกนหุ่นยนต์เบาๆจากส่วน Joint axis jogและเข้าสู่การร่วมค่ากันเฉพาะในกล่องข้อความ ค่าเหล่านี้และตำแหน่งหุ่นยนต์จับคู่กับค่าหุ่นยนต์ควบคุมดับเบิ้ลคลิกการจำกัดร่วมกันเพื่อปรับเปลี่ยนจำกัดแกนหุ่นยนต์ โดยแรกเริ่ม, RoboDK ใช้ฮาร์ดแวร์จำกัดจากค่าเฉพาะของผู้ผลิตหุ่นยนต์ บางแอพพลิเคชั่นอาจจะต้องการข้อบังคับแกนมากกกว่านี้ (จำกัดซอฟต์แวร์)ค่าร่วมกันสามารถInterface - ภาพ 2หรือวางInterface - ภาพ 3ตามรายการของค่า, การใช้ปุ่มเดียวกันในส่วนนั้น

Interface - ภาพ 4

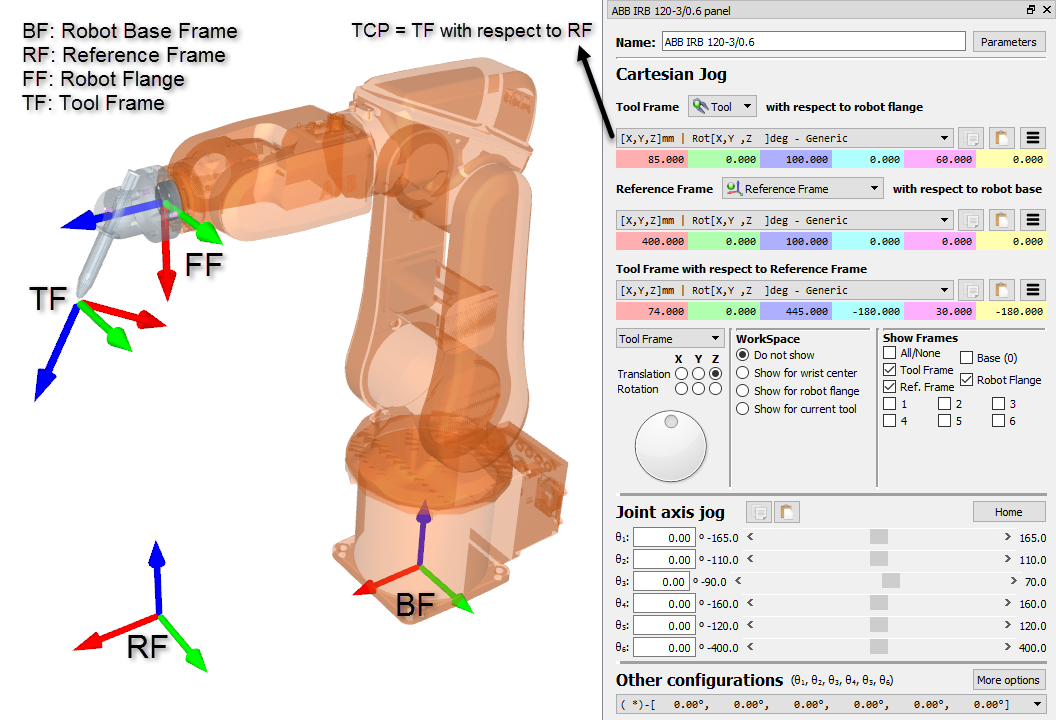

ส่วนขยับคาร์ทีเซียนเบาๆแสดงข้อมูลทั้งหมดที่เกี่ยวกับกลศาสตร์เคลื่อนไหวของหุ่นยนต์:

Tool Frame (TF) ที่เกี่ยวข้องกับหน้าแปลนหุ่นยนต์ (FF) กำหนดจากการเลือกหน้าต่างเครื่องมือคือหน้าต่างถูกตั้งอยู่เกี่ยวกับหน้าแปลนหุ่นยนต์ หน้าแปลนหุ่นยนต์อยู่เหมือนเดิมตลอด แต่อย่างไรก็ตาม,หน้าต่างเครื่องมือเปลี่ยนขึ้นอยู่กับเครื่องมือซึ่งถูกย้ายบนหุ่นยนต์ ความสัมพันธ์นี้รู้จักกันในชื่อ UTOOL, ToolData หรือแค่เครื่องมือในหุ่นยนต์ควบคุมส่วนใหญ่ เครื่องมือหุ่นยนต์รู้จักกันในTCP (จุดศูนย์เครื่องมือ). การเลือกเครื่องมือกลับกลายเป็นเครื่องมือ ใช่ได้เครื่องมือที่ใช้ได้นี้ถูกใช้เมือสร้างเป้าหมายและโปรแกรมใหม่ เครื่องมือที่เลือกแสดงไอคอนสีเขียว:Interface - ภาพ 5

Reference Frame (RF) เกี่ยวข้องกับฐานหุ่นยนต์ (BF) ถูกกำหนดหน้าต่างอ้างอิงที่ตั้งอยู่ในหน้าต่างฐานหุ่นยนต์ หน้าต่างฐานหุ่นยนต์ไม่เคลื่อนที่ แต่อย่างไรก็ตาม หน้าต่างอ้างอิงที่แตกต่างกันสามารถใช้ในตำแหน่งสิ่งของใดๆที่เกี่ยวข้องกับหน้าต่างฐานหุ่นยนต์ ความสัมพันธ์นี้รู้จักกันในชื่อ UFRAME, WorkObject MFRAMEหรืออ้างอิงกันในหุ่นยนต์ควบคุมส่วนใหญ่การอ้างอิงหน้าต่างที่ถูกเลือกในแผงหน้าปัดหุ่นยนต์กลายมาเป็น ใช่ได้ หน้าต่างอ้างอิง

หน้าต่างอ้างอิงที่ใช่ได้ถูกนำมาใช้อ้างอิงเป้าหมายใหม่สำหรับหุ่นยนต์และโปรแกรมหุ่นยนต์หน้าต่างอ้างอิงที่ถูกเลือกจะแสดงผลไอคอนสีเขียว: Interface - ภาพ 6.

หน้าต่างเครื่องมือ (TF) ที่เกี่ยวข้องกับหน้าต่างอ้างอิง (RF) แสดงตำแหน่งของ TCP ซึ่งเกี่ยวข้องกับหน้าต่างอ้างอิงที่ใช้งานได้สำหรับตำแหน่งล่าสุดของหุ่นยนต์ปรับเปลี่ยนค่าของการย้ายหุ่นยนต์ การร่วมแกนถูกนำมาคำนวณใหม่อย่างอัตโนมัติ พิกัดคาร์ทีเซียนถูกบันทึกเมื่อเป้าหมายใหม่ถูกสร้าง (ProgramTeach Target), พร้อมกับแกนหุ่นยนต์ เป้าหมายจะถูกแนบในหน้าต่างอ้างอิงที่สามารถใช้งานได้ด้วย

รายการของการกำหนดค่าที่เป็นไปได้สามารถใช้ได้ในส่วน Other configurations การกำหนดค่าหุ่นยนต์กำหนดสถานะเฉพาะของหุ่นยนต์โดยไม่มีการข้ามไปข้ามมา การเปลี่ยนการกำหนดความต้องการการข้ามของลักษณะเฉพาะตัว ข้อมูลเพิ่มเติมในส่วน Robot Configurations

สุดท้าย,ปุ่ม the Parameters ข้างบนขวาอนุญาตให้การปรับการเคลื่อนไหว, การเลือกโพสต์โปรเซสเซอร์ที่ชอบหรือการแยกพารามิเตอร์แม่นยำ หลังจากโครงการวัดขนาดปรับแต่งขนาดหุ่นยนต์ การปรับแต่งค่าเหล่านี้ควรต้องมีในสถานการณ์เฉพาะเท่านั้น

เครื่องมือหุ่นยนต์(TCP)

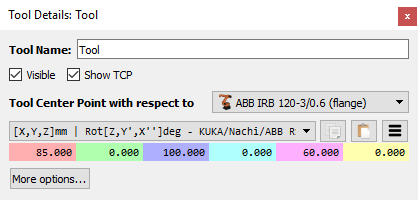

ดับเบิ้ลคลิกเครื่องมือหุ่นยนต์Interface - ภาพ 7เพื่อดึงเนื้อหามากกว่านี้ซึ่งเครื่องและปรับเปลี่ยนตำแหน่งของหน้าต่างเครื่องมือ(รู้จักกันในชื่อจุดศูนย์เครื่องมือ,หรือ TCP) ที่เกี่ยวข้องกับหน้าแปลนหุ่นยนต์

การเลือกMore options…อนุญาตให้ปรับเปลี่ยนขนาดปัจจัยเพื่อเรขาคณิตของเครื่องมือหรือเคลื่อนย้ายเรขาคณิตที่เกี่ยวข้องกับหน้าแปลนหุ่นยนต์ อีกทางเลือกหนึ่ง ค่าเหล่านี้ไม่มีผลกระทบบนโปรแกรมหุ่นยนต์ เรขาคณิตเป็นสิ่งที่ใช้สำหรับแสดงผลวัตถุประสงค์และการตรวจสอบการชนกัน (การเก็บ TCP ครบถ้วน)

Interface - ภาพ 8

หน้าต่างอ้างอิง

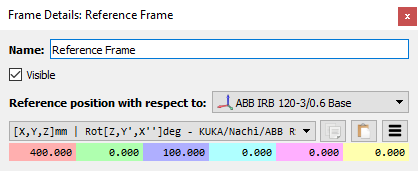

ดับเบิ้ลคลิกหน้าต่างอ้างอิงInterface - ภาพ 9เพื่อจะได้เห็นข้อมูลมากกว่าเกี่ยวกับหน้าต่างอ้างอิงและการปรับเปลี่ยนตำแหน่งของมันเองซึ่งเกี่ยวข้องกับหน้าต่างฐานหุ่นยนต์หรือหน้าต่างอ้างอิงอื่นๆที่สามารถใช้ได้ในฐาน โดยแรกเริ่ม, ค่าพิกัดแสดงท่าทางที่เกี่ยวข้องกับแหล่งกำเนิดของหน้าต่าง (ดังในตัวอย่าง, หน้าต่างฐานหุ่นยนต์)

Interface - ภาพ 10

หลายหน้าต่างอ้างอิงสามารถถูกเชื่อมโยงซึ่งและกันเพื่อสร้างการพึ่งพากันซึ่งเกิดขึ้นในแอพพลิเคชั่นจริง ดังตัวอย่าง, โต๊ะสามารถมีตำแหน่งพิเศษที่เกี่ยวข้องกับหุ่นยนต์จากนั้น,สองสิ่งหรือมากกว่าในโต๊ะสามารถมีตำแหน่งเฉพาะที่เกี่ยวข้องกับการอ้างอิงโต๊ะ การย้ายการอ้างอิงโต๊ะจะไม่เป็นทางเลือกความสัมพันธ์ระหว่างสิ่งของและโต๊ะแต่จะเลือกความสัมพันธ์ของทุกสิ่งที่เกี่ยวกับหุ่นยนต์ ตามรูปต่อไปนี้ที่แสดงตัวอย่าง

Interface - ภาพ 11

เป้าหมายหุ่นยนต์

เป้าหมายหุ่นยนต์อนุญาตตำแหน่งหุ่นยนต์เฉพาะดังนั้นหุ่นยนต์สามารถถูกเคลื่อนย้ายไปยังอีกสถานที่ เพื่อเพิ่มเป้าหมายใหม่และเห็นข้อมูลที่แนบมา:

เลือกProgramInterface - ภาพ 12Teach Target (Ctrl+T) เพื่อสร้างเป้าหมายใหม่
จะเป็นการบันทึกตำแหน่งล่าสุดของหุ่นยนต์ที่ใช้หน้าต่างอ้างอิงใช้งานได้Interface - ภาพ 13และหน้าต่างเครื่องมือที่ใช้งานได้Interface - ภาพ 14เป้าหมายจะถูกเพิ่มในหน้าต่างอ้างอิงที่ใช้งานได้

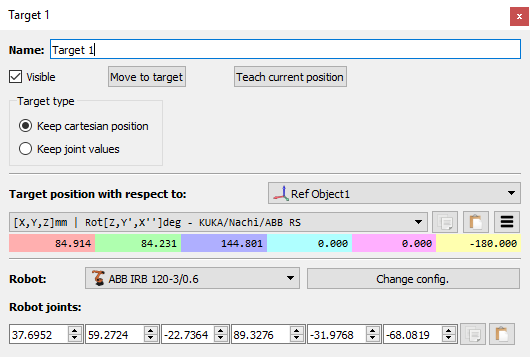

คลิกขวาที่เป้าหมาย, จากนั้นเลือก  More Options… (F3)เพื่อจะได้เห็นท่าทางที่บันทึกและค่าที่ร่วมกัน

Interface - ภาพ 15

การสร้างเป้าหมายใหม่บันทึก TCP ที่เกี่ยวข้องกับหน้าต่างอ้าอิงในพื้นที่คาร์ทีเซียนและแกนหุ่นยนต์ล่าสุด โดยเริ่มต้น, RoboDK สร้างเป้าหมายเป็นเป้าหมายคาร์ทีเซียน (Keep cartesian position Interface - ภาพ 16) ในกรณีนี้, ถ้าหน้าต่างอ้างอิงถูกเคลื่อนย้าย,หุ่นยนต์จะลองเข้าไปสู่ตำแหน่งของเป้าหมายที่เกี่ยวข้องกับหน้าต่างอ้างอิง

ในทางกลับกัน, เป็นไปได้ที่ทำเป้าหมายให้เฉพาะร่วมพื้นที่กัน(Keep joint values Interface - ภาพ 17). ในกรณีนี้, เป้าหมายเป็นตำแหน่งหุ่นยนต์จริงและจะไม่ทางเลือกถ้าหน้าต่างอ้างอิงถูกย้าย

เป็นธรรมดาที่ฝึกการใช้ร่วมกันของเป้าหมายที่จะไปถึงตำแหน่งแรกใกล้พื้นที่ทำงาน, จากนั้น, เป้าหมายคาร์ทีเซียนทำให้มั่นใจว่าทางเดินไม่ได้ถูกเลือกถ้าหน้าต่างอิงหรือหน้าต่างเครื่องมือไม่ได้ถูกปรับเปลี่ยน

นอกจากนี้ยังสามารถ การกำหนดค่าอื่นเพื่อไปถึงท่าทางเดียวกันของหุ่นยนต์ ข้อมูลเพิ่มเติมในส่วนของnext section

การกำหนดค่าหุ่นยนต์

การกำหนดค่าหุ่นยนต์ตัวหนึ่งกำหนดจากค่าเฉพาะของหุ่นยนต์ การเปลี่ยนการกำหนดค่าต้องการการข้ามของลักษณะเฉพาะตัว หุ่นยนต์ควบคุมไม่สามารถข้ามลักษณะเฉพาะตัว เมื่อการเคลื่อนที่เส้นตรงถูกสร้างขึ้น (การร่วมเคลื่อนไหวกันจะถูกต้องการสำหรับสิ่งนั้น) ในอีกความหมายหนึ่ง, เพื่อทำให้สำเร็จ การเคลื่อนไหวเส้นตรงระหว่างสองเป้าหมาย การกำหนดค่าหุ่นยนต์จะต้องเหมือนกันเพื่อการเคลื่อนที่สำเร็จ รวมถึงจุดแรกและจุดสุดท้าย

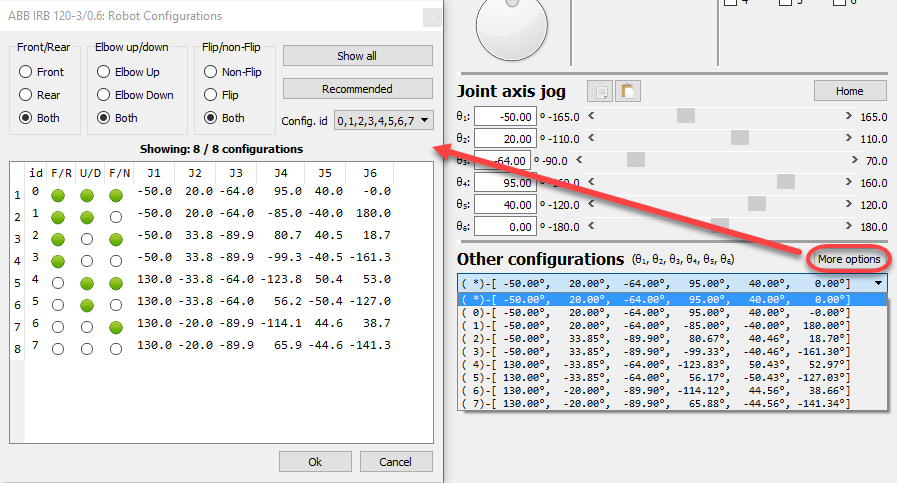

คลิกขวาที่หุ่นยนต์และเลือก Change configurationเพื่อเปิดวินโดว์การกำหนดค่าหุ่นยนต์ มันเป็นไปได้ที่จะเปิดวินโดว์นี้โดยการเลือกMore optionsในแผงหน้าปัดหุ่นยนต์

Interface - ภาพ 18

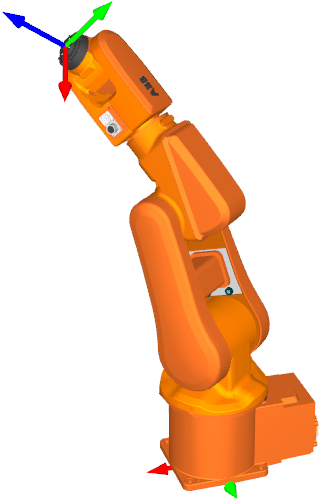

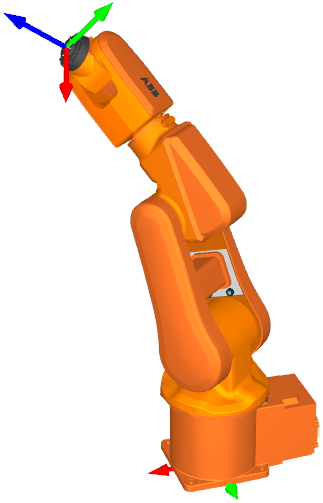

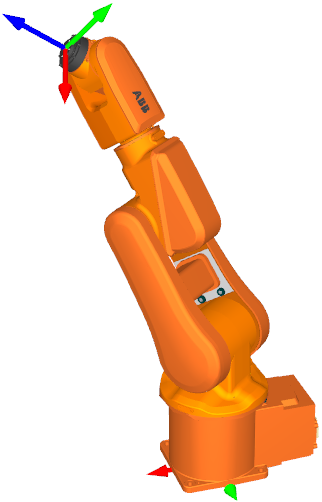

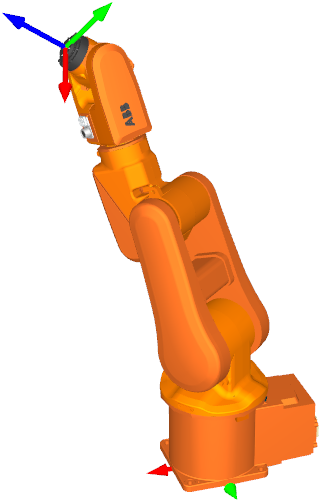

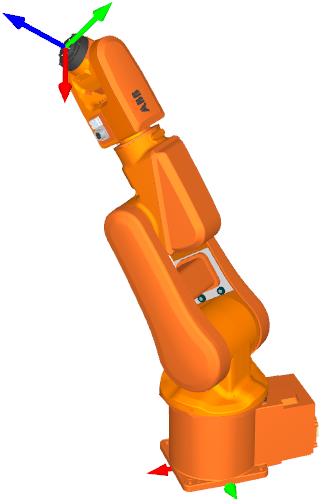

สำหรับหุ่นยนต์ 6 แกน ปกติมีทั้งหมด 8 การกำหนดค่าที่ต่างกันสำหรับตำแหน่งของหุ่นยนต์ถ้าพวกเราสมมติว่าแกนหุ่นยนต์สามารถเคลื่อนที่ใน1รอบ ในการฝึกฝน,ข้อจำกัดร่วมกันสามารถมากกว่าหรือน้อยกว่าข้อบังคับขึ้นอยู่กับหุ่นยนต์ ดังนั้น,มันอาจจะเป็นไปได้มี 1 หรือมากกว่า 100 การกำหนดค่าหุ่นยนต์ที่แตกต่างกันสำหรับพื้นที่เฉพาะบนหุ่นยนต์

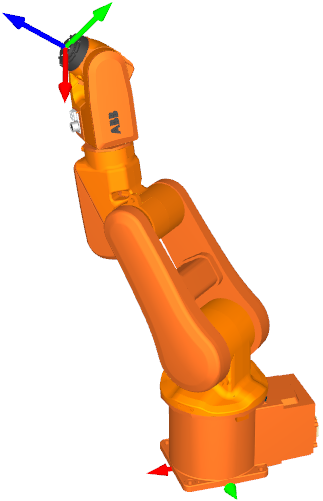

Interface - ภาพ 19Interface - ภาพ 20Interface - ภาพ 21Interface - ภาพ 22Interface - ภาพ 23Interface - ภาพ 24Interface - ภาพ 25Interface - ภาพ 26

การกำหนดค่าหุ่นยนต์หนึ่งตัวกำหนดได้เฉพาะทาง (โหมดรวมกัน) ของการไปถึงตำแหน่งของหุ่นยนต์ ดังตัวอย่าง, หุ่นยนต์สามารถมีข้อศอกลง (ขึ้น vs. ลง, or U/D),ในเวลาเดียวกันมันสามารถเป็นการเผชิญเป้าหมายหรือฐานสามารถหมุนได้ 180 องศาเพื่อไปถึงเป้าหมายที่อยู่ด้านหลัง (หน้า vs หลัง, or F/R) สุดท้าย, การร่วมกันกัน5 สามารถดีดโดยสลับสัญญาณในเวลาเดียวกัน แกน4และแกน6 ทดแทนสำหรับการเคลื่อนที่ (ดีด vs. ไม่ดีด, or F/N) ในผลรวม,จัดหาการประมาณค่า 2*2*2=8

การตั้งค่าสิ่งของ

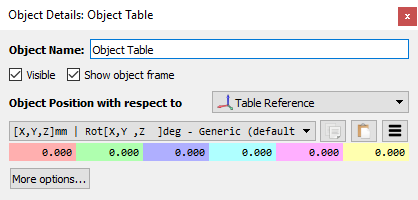

สิ่งของสามารถถูกนำเข้าจากรูปแบบไฟล์กราฟิกเช่นSTL, STEP or IGES format ดับเบิ้ลคลิกสิ่งของในต้นไม้หรือมุมมอง3มิติเพื่อเปิดวินโดว์ตั้งค่า

Interface - ภาพ 27

มันเป็นไปได้ที่ตั้งค่าหรือมองตำแหน่งซึ่งเกี่ยวกับหน้าต่างอ้างอิง แต่อย่างไรก็ตาม, สิ่งของติดตั้งขึ้นบนหน้าต่างอ้างอิงและถูกแนะนำให้ย้ายไปหน้าต่างอ้างอิง ถ้าสิ่งของจำเป็นต้องถูกย้าย สิ่งของสามารถถูกคว้าโดยเครื่องมือหลังจากเหตุการณ์จำลองเกิดขึ้น

เมนู More options…อนุญาตให้เปลี่ยนสีของสิ่งของ, ปรับเปลี่ยนขนาดตัวประกอบหรือการเคลื่อนย้ายเรขาคณิตซึ่งเกี่ยวกับหน้าต่างอ้างอิงของมันเอง

เมนูหลัก

เมนูหลักประกอบด้วยทางเลือกทั้งหมดที่ใช้ได้เมนูหลักถูกแบ่งในส่วนดังต่อไปนี้:

1.File menu: อนุญาตการนำเข้าไฟล์ใหม่ (เรขาคณิต 3 มิติ,หุ่นยนต์,เครื่องมือ,เส้นทางเครื่องมือ,…) และการเปิดหรือบันทึกโครงการ RoboDK(ไฟล์ส่วนขยายRDK).

2.Edit menu: อนุญาตให้ ตัด/คัดลอก/วางไอเทมหรือกลุ่มของเครื่องมือและทำ แก้/ทำซ้ำ

3.Program menu: อนุญาตให้สร้างและปรับแต่งโปรแกรมหุ่นยนต์และตัวเลือกอื่นที่เชื่อมโยงกันสำหรับ การเขียนโปรแกรมออฟไลน์ (OLP).

4.View menu: ให้การกระทำที่เป็นประโยชน์เพื่อนำทางใน 3 มิติและตั้งค่ามุมมองเฉพาะ

5.Tools menu: ให้เครื่องมือทั่วไปเช่น การตรวจสอบการชนกัน, จุดที่วัดหรือการเปิดทางเลือกหลัก

6.Utilities menu:อนุญาตให้ปฏิบัติการเฉพาะเช่นการใช้หุ่นยนต์สำหรับระบบปฏิบัติการการผลิต,การวัดขนาดTCP หรือหน้าต่างอ้างอิง, การใช้หุ่นยนต์เป็นเครื่องพิมพ์ 3 มิติหรือCNC 5แกน, วัดขนาดหุ่นยนต์... ระบบปฏิบัติการเหล่านี้อาจจะต้องการตัวเลือกใบอนุญาตที่เฉพาะเจาะจง

7.Connect menu: อนุญาตให้เชื่อมต่อหุ่นยนต์, ระบบการวัดหรือกล้องจำลอง

8.Help menu: อนุญาตให้เปิดเอกสารออนไลน์ (F1), ตรวจสอบการอัพเดทหรือตั้งค่าใบอนุญาต


เมนูไฟล์

นอกจากนี้ยังสามารถ, บันทึกor ส่งออกเอกสารจากเมนูไฟล์

Interface - ภาพ 28 New Station จะถูกเพิ่มฐานในต้นไม้ ฐานหนึ่งสามารถดาวน์โหลดหรือบันทึกเป็นไฟล์ RDK ไฟล์ RDK (ส่วนขยาย RDK) ถือข้อมูลทั้งหมดเกี่ยวกับหุ่นยนต์และ สิ่งของ ดังนั้นมันจึงไม่ต้องการที่จะเก็บไฟล์แยกของการนำเข้าไอเทม

Interface - ภาพ 29 Open จะโหลดไฟล์ RoboDK(ฐาน RDK) หรือนำเข้ารูปแบบไฟล์ที่รู้จักเช่น.robot สำรับไฟล์หุ่นยนต์, STEP/IGES/STL สำหรับสิ่งของ, .tool สำหรับไฟล์สิ่งของและอื่นๆ

Interface - ภาพ 30 Open online library จะแสดงวินโดว์ใหม่กับคลังความรู้ออนไลน์ที่ใช้งานได้

Interface - ภาพ 31 Save Station จะบันทึก RDK file. เลือกInterface - ภาพ 32 Save Station as… เพื่อหาพื้นที่เก็บไฟล์

Interface - ภาพ 33 Make a demo ฐานจะถูกส่งออกจากฐานเช่นไฟล์ EXE กับเวอร์ชั่นที่เรียบง่าย RoboDK.

Interface - ภาพ 34 Export Simulation จะส่งออกโปรแกรมเฉพาะหรือการจำลองไฟล์ 3D PDF หรือ 3DHTML Example

Interface - ภาพ 35

เมนูแก้ไข

แก้ไข (Ctrl+Z) และทำซ้ำ (Ctrl+Y) เพื่อให้เข้าถึงเมนูแก้ไข การแก้ไขใช้งานได้และอนุญาตให้คืนการเปลี่ยน, ย้อนกลับหรือเดินหน้า, เพื่อสถานะเฉพาะโดยการเลือกการกระทำ

นอกจากนี้ยังสามารถInterface - ภาพ 36ตัด (Ctrl+X), Interface - ภาพ 37คัดลอก (Ctrl+C) หรือInterface - ภาพ 38วาง (Ctrl+V) ไอเทมหนึ่งหรือกลุ่มของไอเทมจากฐานต้นไม้ ถ้าไอเทมเหล่านี้ถูกคัดลอก ไอเทมทั้งหมดจะถูกแนบไปยังและมันถูกคัดลอกอีกด้วย

Interface - ภาพ 39

Interface - ภาพ 40

เมนูโปรแกรม

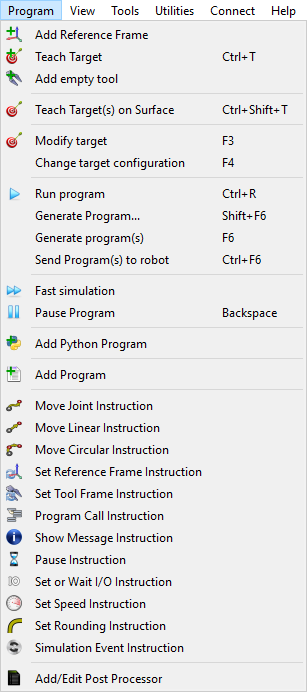

เมนูโปรแกรมประกอบไปด้วยส่วนประกอบต่างๆที่เกี่ยวกับการเขียนโปรแกรมออฟไลน์ (OLP) และการสร้างโปรแกรมขึ้น นอกจากนี้ยังสามารถเพิ่มโปรแกรมใหม่, หน้าต่างอ้างอิง, เป้าหมายหรือเครื่องมือถึงหุ่นยนต์ ส่วนประกอบการเขียนโปรแกรมออฟไลน์เหล่านี้ (หน้าต่างการอ้างอิง,เครื่องมือ,เป้าหมายและอื่นๆ) ปรากฏบนทุกโปรแกรมที่สร้างขึ้นออฟไลน์

Interface - ภาพ 41 Add Reference Frame จะเพิ่มหน้าต่างอ้างอิงใหม่ที่แนบรากฐานหรือแนบกับหน้าต่างอ้างอิงอื่นถ้าหน้าต่างอ้างอิงนั้นถูกเลือก

Interface - ภาพ 42 Add empty tool จะเพิ่ม TCP ใหม่ให้กับหุ่นยนต์ ไม่มีเรขาคณิตที่จำเป็นต้องเพิ่มในเครื่องมือ เครื่องมือหลายอย่างอนุญาตส่วนที่อ้างอิงแตกต่างกันของเรขาคณิตที่เชื่อมต่อกันเป็นเครื่องมือชิ้นหนึ่ง

Interface - ภาพ 43 Teach Target (Ctrl+T) จะเพิ่มเป้าหมายใหม่เพื่อทำให้หน้าต่างอ้างอิงทำงานได้สำหรับเครื่องมือหุ่นยนต์ที่ใช้งานได้ หน้าต่างอ้างอิงที่ใช้งานได้และเครื่องมือใช้งานสามารถถูกเลือกในrobot panel. นอกจากนี้ยังสามารถกดคลิกขวาหน้าต่างอ้างอิงและเครื่องมือเพื่อทำให้สามารถใช้งานได้

Interface - ภาพ 44 Teach Targets on Surface (Ctrl+Shift+T) จะอนุญาตให้ผู้ใช้งานเลือกจุดของสิ่งสร้างเป้าหมาย ดังตัวอย่างที่ใช้งานในthis section.

Interface - ภาพ 45 Add Program จะเพิ่มโปรแกรมใหม่ซึ่งสามารถสร้างการใช้ RoboDKส่วนติดต่อผู้ใช้แบบกราฟิก (GUI) ไม่มีประสบการณ์เขียนโปรแกรมต้องการสร้างหรือปรับเปลี่ยนชนิดนี้ของโปรแกรมหุ่นยนต์ โปรแกรมหุ่นยนต์สามารถถูกจำลองและสร้างขึ้นสำหรับหุ่นยนต์เฉพาะอย่างอัตโนมัติและง่าย

ส่วน Program Instructions ของเอกสารการเขียนโปรแกรมออฟไลน์ทำให้ได้ข้อมูลที่มากขึ้นเกี่ยวกับคำแนะนำโปรแกรมที่ใช้งานได้ผ่าน GUI

Interface - ภาพ 46 Add Python Program ทางเลือกจะรวมถึงตัวอย่างโปรแกรมPython/macro/script/module ในฐานซึ่งเชื่อมต่อกับ RoboDK API โปรแกรมPython ซึ่งใช้ RoboDK API อนุญาตให้สร้างโปรแกรมหุ่นยนต์จากรหัสโปรแกรมทั่วไป (Python) นอกจากนี้ยังสามารถปรับใช้โปรแกรมเหล่านี้สำหรับหุ่นยนต์ควบคุมเฉพาะ นอกจากนี้ยังสามารถจำลองงานเฉพาะหรือเพิ่มในโปรแกรม GUI งานเหล่านี้สามารถเป็นโปรแกรมหุ่นยนต์ย่อยสำหรับการเขียนโปรแกรมออฟไลน์ การเขียนโปรแกรมออนไลน์หรือจำลองเหตุการณ์เฉพาะเช่น ทำสิ่งของให้ปรากฏอย่างอัตโนมัติ ณ จุดสุ่มแต่ภาษาการเขียนโปรแกรมอื่นยังคงถูกใช้กับ RoboDK

สุดท้าย, นอกจากนี้ยังสามารถInterface - ภาพ 47Add or Edit Post Processorsโพสต์โปรเซสเซอร์กำหนดทางของโปรแกรมถูกสร้างขึ้นสำหรับหุ่นยนต์ควบคุมเฉพาะ, อนุญาตให้อำนวยความสะดวก vendor-specific syntaxโพสต์โปรเซสเซอร์เป็นส่วนประกอบสุดท้ายของกระบวนการเขียนโปรแกรมออฟไลน์

Interface - ภาพ 48

เมนูมุมมอง

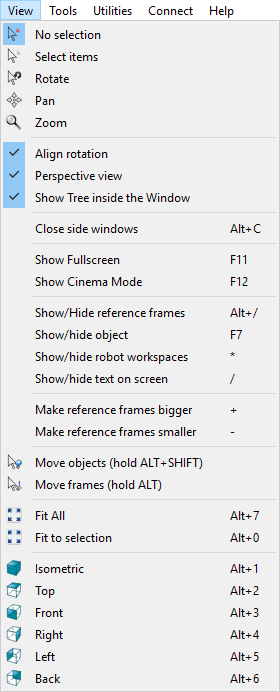

ทางเลือกส่วนใหญ่จำเป็นต้องนำทางใน 3 มิติใช้ได้จากเมนูมุมมอง นอกจากนี้ยังสามารถหมุน,แพนและซูมจากเมนูนี้ (และคลิกขวาที่มุมมอง 3 มิติ) มันเป็นประโยชน์ต่อการนำทางใน3มิติ การใช้แล็ปท็อป ทัชแพน (แทนที่เมาส์)

เพื่ออนุญาตให้หมุนอย่างอิสระในทางเลือกเส้นทางที่ไม่ได้ตรวจสอบ ViewAlignrotation มิฉะนั้น, RoboDK ปิดอ้างอิงฐานเพื่อเก็บระนาบแนวนอนในตอนเริ่มต้น

นอกจากนี้ยังสามารถแสดงหรือซ่อนพื้นที่ทำงานของหุ่นยนต์โดยการเลือกเครื่องหมายดอกจัน (*) นอกจากนี้ยังสามารถสลับระหว่างไอเทมที่เห็นได้และเห็นไม่ได้โดยการเลือก F7

Interface - ภาพ 49

เมนูเครื่องมือ

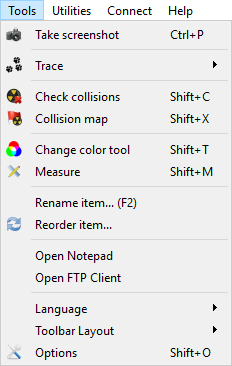

เครื่องมือทั่วไปสามารถใช้ได้ในเมนูเครื่องมือเช่นการนำภาพรวมของมุมมอง 3 มิติ,การเปิดใช้งานเขียนหุ่นยนต์, เปิดใช้งานการตรวจสอบการชนกันหรือการวัดจุดค่าพิกัด

เปิดใช้งาน Interface - ภาพ 50การติดตามจะแสดงทางของหุ่นยนต์ที่มันได้เคลื่อนที่

Interface - ภาพ 51 Check collisions จะเปิดใช้งานหรือปิดใช้งานการตรวจสอบการชนกัน เมื่อการตรวจสอบการชนกันถูกเปิดใช้งาน, สิ่งของจอยู่ในสถานะชนกันจะขึ้นแสดงเป็นสีแดงInterface - ภาพ 52Collision map อนุญาตให้กำหนดสิ่งของซึ่งมีการทำงานร่วมกันซึ่งได้ถูกตรวจสอบ

Interface - ภาพ 53 Change color toolจะแสดงผลวินโดว์เล็กซึ่งอนุญาตให้เปลี่ยนสีของหุ่นยนต์และสิ่งของ นอกจากนี้ยังสามารถดีดระดับเวกเตอร์ของพื้นผิว

Interface - ภาพ 54 Measureจะแสดงวินโดว์ซึ่งอนุญาตให้วัดจุด3มิติซึ่งเกี่ยวข้องกับหน้าต่างอ้างอิงหรือฐานหน้าต่างอ้างอิง (การวัดที่แท้จริง)

นอกจากนี้ยังสามารถระบุภาษาของแอพพลิเคชั่น RoboDK โดยการเลือก ToolsLanguageและการเลือกภาษาที่ชื่นชอบ RoboDK จะถูกแสดงผลในภาษาที่เลือกอย่างทันที

Toolbar Layoutอนุญาตการตั้งค่าแถบเครื่องมือเริ่มต้น อีกทางเลือกหนึ่ง,มันยังสามารถระบุแถบเครื่องมือสำหรับพื้นฐานและขั้นสูงเพื่อการใช้งานมากขึ้น

เลือกInterface - ภาพ 55 Optionsเพื่อเปิดเมนูทางเลือกหลัก ข้อมูลเพิ่มเติมสามารถดูได้ในส่วนOptions Menu

Interface - ภาพ 56

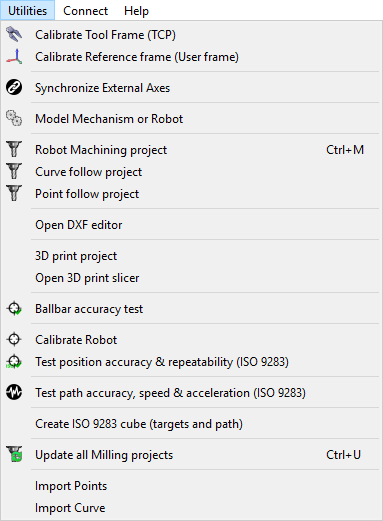

เมนูซึ่งเป็นประโยชน์

เมนูซึ่งเป็นประโยชน์อนุญาตการดำเนินการงานเฉพาะ:

Interface - ภาพ 57 Calibrate Tool frame (TCP)อนุญาตให้วัดขนาดหุ่นยนต์ TCP โดยการจัดหาข้อมูลจากการตั้งค่าจริง เช่น การวัดค่าร่วมกันเพื่อไปถึงจุดที่ใช้การหมุนที่แตกต่างกัน ขั้นตอนนี้สามารถใช้ได้จากการสอนpendants หุ่นยนต์ส่วนใหญ่ RoboDK อนุญาตให้วัดขนาด TCP ด้วยการวัดหลายค่าตามที่หวังไว้ การใช้การวัดค่ามากกว่าอนุญาต ให้ได้รับค่า TCP ที่แม่นยำขึ้นRead more about TCP calibration

Interface - ภาพ 58 Calibrate Reference Frameอนุญาตให้ระบุหน้าต่างอ้างอิงซึ่งเกี่ยวกับหน้าต่างฐานหุ่นยนต์ เป็นการอนุญาตให้จับคู่แต่ละส่วนจากการตั้งค่าจริงตลอดจนเสมือนจริงRead more about Reference Frame calibration

Interface - ภาพ 59 Synchronize External Axes อนุญาตให้ตั้งค่าหนึ่งหรือมากกว่าแกนภายนอกและหุ่นยนต์เหมือนกับเครื่องจักรหุ่นยนต์ตัวหนึ่ง ข้อมูลเพิ่มเติมภายในExternal Axes section.

Interface - ภาพ 60 Robot Milling projectสามารถแปลงทางเครื่องมือเครื่องจักรอย่างง่ายให้เป็นโปรแกรม RoboDK สามารถนำเข้าโปรแกรมที่ทำด้วย 5แกน CNC ซึ่งใช้ซอฟต์แวร์ CAM  เช่น G-code ทั่วไปหรือไฟล์ APT โปรแกรม/เครื่องมือเหล่านี้สามารถจำลองได้อย่างง่ายดายและแปลงโปรแกรมหุ่นยนต์ RoboDK ข้อมูลมากกว่านี้ดูได้จากส่วนนี้ this

Interface - ภาพ 61 Curve follow project เหมือนโครงการหุ่นยนต์บดผสมแต่มันอนุญาตให้เลือกเส้นโค้งจากเรขาคณิต 3 มิติเหมือนเครื่องมือ นอกจากนี้ยังสามารถImport Curve เพื่อนำเข้าเส้นโค้ง 3 มิติจากไฟล์ CSV หรือ TXT เส้นโค้งเหล่านี้จะต้องถูกจัดหาในรายการจุด XYZ points อย่างเป็นทางเลือก IJK vector ข้อมูลเพิ่มเติมดูได้จากส่วนcurve follow project

Interface - ภาพ 62 Point follow projectเหมือนโครงการหุ่นยนต์บดผสมแต่มันให้เลือกหยิบมาจากเรขาคณิต 3 มิติและง่ายต่อการสร้างทางเครื่องมือหุ่นยนต์ นอกจากนี้สามารถเลือกImport Points ไปยังจุด 3 มิติจากไฟล์CSV หรือ TXT จุดเหล่านี้จะต้องถูกจัดหาในรายการจุดอย่างเป็นทางเลือกIJK vector ข้อมูลเพิ่มเติมดูได้จากส่วนpoint follow project

Select 3D print project ในการสร้างโปรแกรมเขียนภาพ 3 มิติสำหรับสิ่งของเฉพาะ สิ่งของจะถูกใช้งานในฐาน RoboDKเครื่องมือเขียนภาพ 3 มิติจะถูกแปลงเป็น G-code ภายหลังหน้าจอซึ่งใช้เครื่องตัดและได้รับการรักษาเหมือนกับเครื่องจับคู่ 3 แกน ข้อมูลเพิ่มเติมดูได้จากส่วนrobot 3D printing

การทดสอบความแม่นยำของ Ballbar อนุญาตให้ตรวจสอบประสิทธิภาพของหุ่นยนต์ซึ่งใช้ไดร์เวอร์ดับเบิ้ลกล้องโทรทรรศน์ Ballbar ข้อมูลมากกว่านี้เกี่ยวกับการทดสอบหุ่นยนต์ballbar สามารถดูได้จาก https://robodk.com/ballbar-test.

Interface - ภาพ 63 Calibrate Robotอนุญาตให้ตั้งค่าโครงการวัดขนาดหุ่นยนต์พัฒนาความแม่นยำหุ่นยนต์และหาพารามิเตอร์จุดบกพร่องหุ่นยนต์ การวัดขนาดหุ่นยนต์สามารถใช้ได้ใน RoboDK โครงการเขียนโปรแกรมออฟไลน์ การวัดขนาดหุ่นยนต์พัฒนาแม่นยำโดยปัจจัยของ5และมันดีขึ้น, ขึ้นอยู่กับโมเดลหุ่นยนต์ การวัดขนาดหุ่นยนต์ต้องการใช้ระบบการวัดที่นำการวัดหุ่นยนต์ ความแม่นยำหุ่นยนต์และความต่อเนื่องสามารถทดสอบด้วย ISO9283 ก่อน และ/หรือการวัดขนาด ข้อมูลเพิ่มเติมเกี่ยวกับการวัดขนาดหุ่นยนต์และการทดสอบประสิทธิภาพที่นี้ :https://robodk.com/robot-calibration

Interface - ภาพ 64

เมนูเชื่อมต่อ

นอกจากนี้ยังสามารถเชื่อมต่อหุ่นยนต์และเข้าสู่การเชื่อมต่อพารามิเตอร์ เช่น หุ่นยนต์ IP, FTP ชื่อผู้ใช้งาน และรหัส FTP การตั้งค่าการเชื่อมต่อหุ่นยนต์อนุญาตให้เคลื่อนย้ายโปรแกรมผ่าน FTP หรือดำเนินโปรแกรมโดยตรงผ่านคอมพิวเตอร์ PC สำหรับหุ่นยนต์ที่แน่นอนผ่านการสนับสนุนไดร์เวอร์หุ่นยนต์ใน RoboDK ไดร์เวอร์หุ่นยนต์ตัวใหม่สามารถถูกพัฒนาโดยผู้ใช้สุดท้าย, ข้อมูลเพิ่มเติมดูได้จากใน robot drivers section

นอกจากนี้ยังสามารถเชื่อมต่อและสนับสนุนการระบบการวัดเช่นเครื่องติดตามด้วยเลเซอร์หรือ Creaform Optical CMM อนุญาตทำให้อัตโนมัติวัดขนาดหุ่นยนต์และการทดสอบประสิทธิภาพ

Interface - ภาพ 65

เมนูช่วยเหลือ

Interface - ภาพ 66Help (F1)เปิดเอกสารออนไลน์ PDFเวอร์ชั่นของเอกสารสามารถดูได้จากการดาวน์โหลดข้างบนสุดของแต่ละส่วน เมื่อคุณกด F1, RoboDK แสดงหัวข้อการช่วยเหลือซึ่งเกี่ยวข้องกับไอเทอมที่พึ่งเลือกไป

เลือก Check for updates…ตรวจสอบถ้าการอัพเดทสามารถใช้งานได้ ข้อความจะเด้งขึ้นมาด้วยคำแนะนำการอัพเดทหรือแค่การแจ้งเตือนซึ่งเวอร์ชั่นล่าสุดพึ่งจะอัพเดทให้เป็นปัจจุบัน ถ้าไม่มีข้อความเด้งขึ้นมาหมายความว่าไฟร์วอลล์ได้ทำการบล็อกการติดต่อระหว่าง RoboDK และอินเตอร์เน็ต

Interface - ภาพ 67
