ไดร์เวอร์หุ่นยนต์

ไดร์เวอร์หุ่นยนต์ควบคุมส่วนต่างๆของหุ่นยนต์ที่ถูกเชื่อมต่อกับคอมพิวเตอร์ ไดร์เวอร์หุ่นยนต์ใช้ซอฟต์แวร์ทั่วไปติดต่อกับควบคุมและแสดงผลหุ่นยนต์ควบคุมเฉพาะ, การเปิดใช้งานคอมพิวเตอร์เพื่อควบคุมหุ่นยนต์

ไดร์เวอร์หุ่นยนต์มีทางเลือกที่จะเขียนโปรแกรมออฟไลน์ (ที่โปรแกรมถูกจำลอง, สร้างขึ้น, จากนั้น, ย้ายหุ่นยนต์และดำเนินการ) เนื่องด้วยไดร์เวอร์หุ่นยนต์, ยังสามารถเคลื่อนย้ายหุ่นยนต์ขณะที่มันกำลังถูกจำลอง (การเขียนโปรแกรมออนไลน์)

บทความต่อไปนี้แสดงตัวอย่างของการเขียนโครงการโปรแกรมออนไลน์ซึ่งใช้ไดร์เวอร์หุ่นยนต์:
https://robodk.com/blog/online-programming/

การจำลองหุ่นยนต์ซึ่งถูกเขียนขึ้นใน RoboDK สามารถถูกปฏิบัติการบนหุ่นยนต์ซึ่งใช้ไดร์เวอร์หุ่นยนต์ การเคลื่อนไหวหุ่นยนต์ในตัวแบบลองเป็นการประสานระหว่างหุ่นยนต์จริวและเป็นไปได้ที่จะแก้ไขโปรแกรมหุ่นยนต์ในเวลาจริง

รายการต่อไปนี้จัดหาไดร์เวอร์สนับสนุนหุ่นยนต์บางอย่างใน RoboDK:

●ABB

●Fanuc

●KUKA

●Mecademic

●Mitsubishi

●Motoman

●Universal Robots

วิธีการใช้ไดร์เวอร์หุ่นยนต์

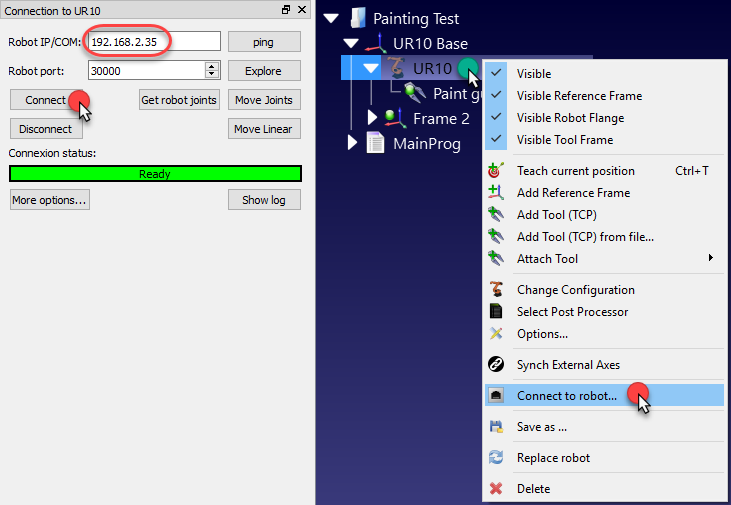

ตามขั้นตอนเหล่านี้ในการใช้ไดร์เวอร์หุ่นยนต์กับ RoboDK:

1.คลิกขวาที่หุ่นยนต์

2.เลือก  Connect to robot…

3.ป้อนค่า IP ของหุ่นยนต์

4.เลือกConnect

ข้อความสีเขียวซึ่งแสดงในReadyจะปรากฏถ้าการเชื่อมต่อได้สำเร็จแล้ว, เหมือนที่แสดงในรูปถัดไป

การใช้ GUI

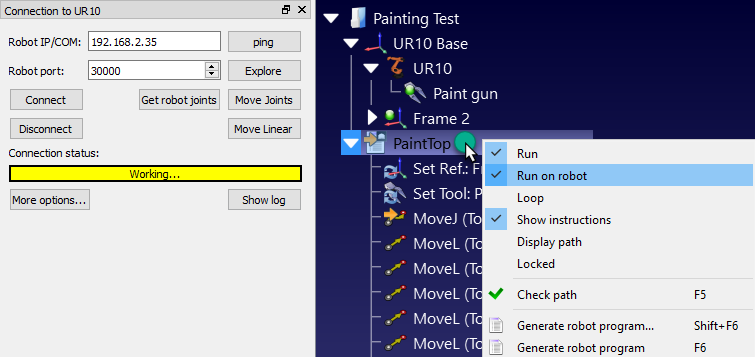

โปรแกรมหุ่นยนต์ซึ่งถูกสร้างการใช้การใช้ภาพเป็นตัวประสานกับผู้ใช้สามารถถูกปฏิบัติการบนหุ่นยนต์โดยขั้นตอนต่อไปนี้:

1.คลิกขวาที่โปรแกรม

2.ตรวจสอบทางเลือก Run on robot

3.ดับเบิ้ลคลิกที่โปรแกรมเพื่อเริ่มต้น

โปรแกรมควรเริ่มต้นบนหุ่นยนต์จริงและการจำลองจะตามการเคลื่อนที่หุ่นยนต์ สถานะการเชื่อมต่อจะแสดงผลWorking…ในสีเหลืองถ้าหุ่นยนต์ไม่ว่าง

การใช้ API

นอกจากนี้ยังสามารถควบคุมการเคลื่อนไหวของหุ่นยนต์ผ่าน RoboDK API ดังตัวอย่าง, โปรแกรมหุ่นยนต์จากโปรแกรม Python หรือแอพพลิเคชั่น C#

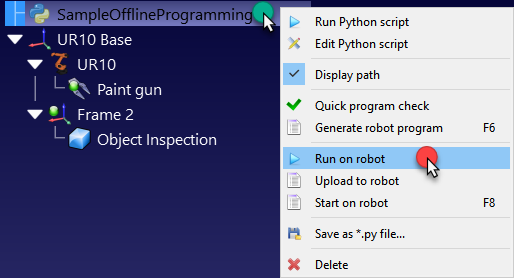

การดำเนินการบนหุ่นยนต์ถูกจัดการอย่างอัตโนมัติเมื่อโปรแกรมPython ถูกดำเนินการจาก RoboDK ทำตามขั้นตอนเหล่านี้เพื่อดำเนินการผ่านโปรแกรม Python program บนหุ่นยนต์:

1.คลิกขวาที่โปรแกรม Python

2.เลือกRun on robot

โปรแกรมควรจะเริ่มต้นการดำเนินการบนหุ่นยนต์และสถานการณ์เชื่อมต่อหุ่นยนต์จะถูกอัพเดทตามลำดับ

ถ้าโปรแกรมถูกดำเนินการภายนอก RoboDK’s GUI (เพื่อการแก้ปัญหา, หรืถ้าพวกเราใช้ RoboDK API สำหรับ C# ดังตัวอย่าง), พวกเราสามารถตั้งค่าRunModeโดยใช้RDK.setRunModeกับ RUNMODE_RUN_ROBOT. เป็นการบังคับให้โปรแกรมดำเนินการบนหุ่นยนต์ อีกทั้งยังสร้างการเชื่อมต่อโดยใช้robot.Connect()

โค้ดดังต่อไปนี้แสดงตัวอย่างสั้นๆเพื่อสร้างการเชื่อมต่อระหว่างหุ่นยนต์โดยตรงจาก API:

# Start the RoboDK API

RDK = Robolink()

robot = RDK.Item('',ITEM_TYPE_ROBOT)

# Connect to the robot using default connetion parameters

success = robot.Connect()

status, status_msg = robot.ConnectedState()

if status != ROBOTCOM_READY:

# Stop if the connection did not succeed

raise Exception("Failed to connect: "+ status_msg)

# Set to run the robot commands on the robot

RDK.setRunMode(RUNMODE_RUN_ROBOT)

# Note: This is set automatically if we use

# robot.Connect() through the API

# Move the robot:

robot.MoveJ([10,20,30,40,50,60])

prog = RDK.Item('MainProgram', ITEM_TYPE_PROGRAM)

prog.setRunType(PROGRAM_RUN_ON_ROBOT) # Set the run on robot option

# Set to PROGRAM_RUN_ON_SIMULATOR to run on the simulator only

prog.RunProgram()

while prog.Busy() == 1:

pause(0.1)

print("Program done")

ปรับแต่งไดร์เวอร์หุ่นยนต์

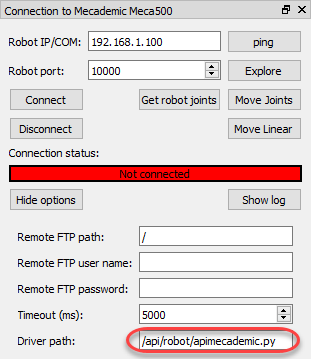

ไดร์เวอร์หุ่นยนต์อยู่ตั้งอยู่ในโฟลเดอร์ /RoboDK/api/Robot/ โดยค่าเริ่มต้น RoboDK เชื่อมต่อกับไดร์เวอร์เฉพาะในการตั้งค่าเชื่อมต่อหุ่นยนต์:

1.คลิกขวาที่หุ่นยนต์

2.เลือก Connect to robot…

3.เลือกMore options…

4.ตั้งหรือป้อนเส้นทางของไดร์เวอร์ในส่วนของDriver path

ไดร์เวอร์หุ่นยนต์หนึ่งเป็นแอพพลิเคชั่นคอนโซลแบบสแตนด์อโลน ไดร์เวอร์หุ่นยนต์สามารถถูกพัฒนาโดยการใช้ฐานการเขียนโปรแกรมใดๆ, ดังตัวอย่าง, สามารถเป็นโมดูล Python(รูปแบบ PY) หรือโปรแกรมปฏิบัติการที่ถูกสร้างด้วย IDE

ไดร์เวอร์หุ่นยนต์อนุญาตให้การสื่อสารด้วยหุ่นยนต์ผ่านเส้นคำสั่ง คำสั่งเดียวกันซึ่งสามารถถูกปฏิบัติด้วยตนเองด้วยการใช้ RoboDK เพื่อขับเคลื่อนหุ่นยนต์จาก PC หุ่นยนต์แต่ละตัวสามารถถูกจับเคลื่อนในโหมดคอนโซลเพื่อทดสอบ

ตัวอย่างไดร์เวอร์ Python (apimecademic.py) ด้วยแหล่งโค้ดเพื่อควบคุมหุ่นยนต์ Mecademic สามารถใช้งานได้ใน C:/RoboDK/bin/robot/

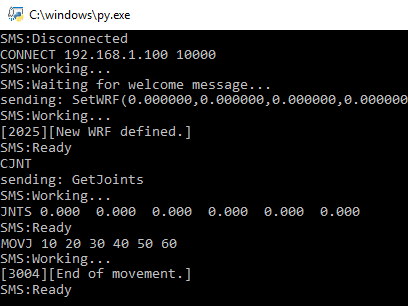

ดับเบิ้ลคลิกไฟล์ apimecademic.py เพื่อดำเนินการในโหมดคอนโซล(Python จะต้องถูกติดตั้ง) ไดร์เวอร์จะรอสำหรับคำสั่งใหม่ยกตัวอย่างเช่น, เราสามารถแบ่งประเภทของคำสั่งต่อไปนี้เพื่อเชื่อมต่อหุ่นยนต์ซึ่งมีIP และการติดต่อสื่อสาร port:

CONNECT 192.168.100.1 10000

ถ้าการเชื่อมต่อสำเร็จ เราสามารถเห็นข้อความSMS:Readyจากนั้น, พวกเราสามารถแบ่งประเภทของคำสั่งเพื่อนำเอาจุดร่วมหุ่นยนต์กลับคืนมา:

CJNT

พวกเรายังสามารถแบ่งประเภทของคำสั่งเช่น MOVJ, MOVL หรือ SETTOOL เพื่อเคลื่อนย้ายหุ่นยนต์หรืออัพเดทTCP:

MOVJ 10 20 30 40 50 60

การสนับสนุนหุ่นยนต์ซึ่งแสดงผลตำแหน่งร่วมในเวลาเดียวกัน ในกรณีเป็นไปได้ที่จะหาข้อเสนอแนะตำแหน่งร่วมกันเหมือนหุ่นยนต์เคลื่อนย้ายโดยการส่ง JNTS_MOVING เมื่อไดร์เวอร์ถูกทำงานโดย RoboDK, หุ่นยนต์เสมือนจริงจะตามการเคลื่อนที่ของหุ่นยนต์จริงในเวลาจริง คำสั่งใหม่จะไม่ถูกดำเนินการจนกระทั่งข้อความพร้อมได้ถูกส่งออกไป

ปฏิสัมพันธ์ระหว่างคอนโซลและการเชื่อมต่อกับหุ่นยนต์ถูกจัดการโดยโมดูล Python หนึ่งสำหรับไดร์เวอร์ Mecademic ปฏิสัมพันธ์ระหว่างคอนโซลควรจะเหมือนกับหุ่นยนต์ทุกตัว,ตามที่อธิบายในส่วนนี้แต่อย่างไรก็ตาม, ปฏิสัมพันธ์ของหุ่นยนต์แต่ละตัวขึ้นอยู่กับผู้ผลิตหุ่นยนต์, ในกรณีนี้เราอ้างอิงถึง Meca 500 programming manual เพื่อส่งคำสั่งที่เหมาะสมในการย้ายและแสดงผลหุ่นยนต์Meca 500

การแก้ไขปัญหา

การตั้งค่าไดร์เวอร์หุ่นยนต์อาจจะไม่ง่ายเหมือนการสร้างโปรแกรมออฟไลน์ might not be as simple as generating programs offline (การเขีบนโปรแกรมออฟไลน์) ถ้าการเชื่อมต่อไม่ทำงาน, ขั้นตอนต่อไปนี้มีเคล็ดลับที่จะหาแหล่งของปัญหา:

1.ทำให้มั่นใจว่า IP ของหุ่นยนต์ถูกต้อง: เลือกปุ่ม ping จากเมนูการเชื่อมต่อหุ่นยนต์ (or ping the robot through the command line) เพื่อทำให้แน่ใจว่าหุ่นยนต์และคอมพิวเตอร์อยู่ในเครือข่ายเดียวกัน

2.ตั้งค่าstatic IP สำหรับคอมพิวเตอร์ ถ้าหุ่นยนต์และคอมพิวเตอร์ไม่อยู่ในเครือข่ายเดียวกัน

3.ทำให้แน่ใจว่าไฟร์วอลล์บนคอมพิวเตอร์ถูกตั้งปิดเพื่อป้องกันการปิดกันการเชื่อมต่อ

4.ทำให้มั่นใจว่าการติดต่อ port เหมาะสมและใช้งานบนหุ่นยนต์ได้

5.ทำให้มั่นใจว่าคำแนะนำที่เหมาะสมถูกทำตามบนหุ่นยนต์ควบคุมขึ้นอยู่กับโมเดลของหุ่นยนต์ควบคุม

6.ดับเบิ้ลคลิก ไม่เชื่อมต่อบนวินโดว์เพื่อบังคับไดร์เวอร์ให้หยุดทำงาน, จากนั้น, เลือกเชื่อมต่ออีกครั้งเพื่อลองการเชื่อมต่อใหม่

การทดสอบ Ping

การทดสอบ Ping จะทดสอบการเชื่อมกันของหุ่นยนต์บนเครือข่ายโปรโตคอลอินเตอร์เน็ต(IP)

ทำตามขั้นตอนดังต่อไปนี้เพื่อทำการทดสอบ ping บนวินโดว์:

1.เปิดวินโดว์คอนโซลใหม่โดยการเลือก (เครื่องหมายวินโดว์ + R)

2.พิมพ์cmdและเลือก OK

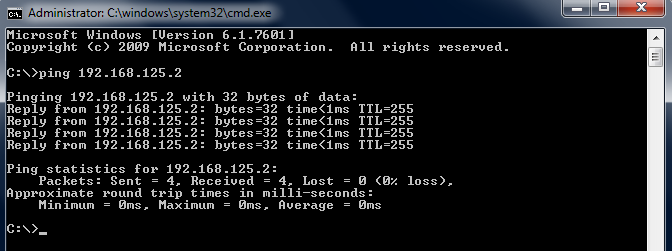

3.พิมพ์ ping IP, ซึ่งที่อยู่ IP ควรจะเป็น IP ของหุ่นยนต์คุณ). ดังตัวอย่าง:
ping 192.168.125.2

พวกเราควรเห็นการตอบสนองที่คล้ายกับรูปด้วยการสูญเสียสัญญาณ0%

ถ้าไม่มีการติดต่อสื่อสาร เราควรทำให้ค่า IP เฉพาะเจาะจงของหุ่นยนต์และเครือข่ายพื้นที่เดียวกัน (LAN) มันอาจจำเป็นต้องปิดวินโดว์ไฟร์วอลล์หรือเพิ่มกฎเพื่ออนุญาตการติดต่อสื่อสาร

การตั้งค่า IP

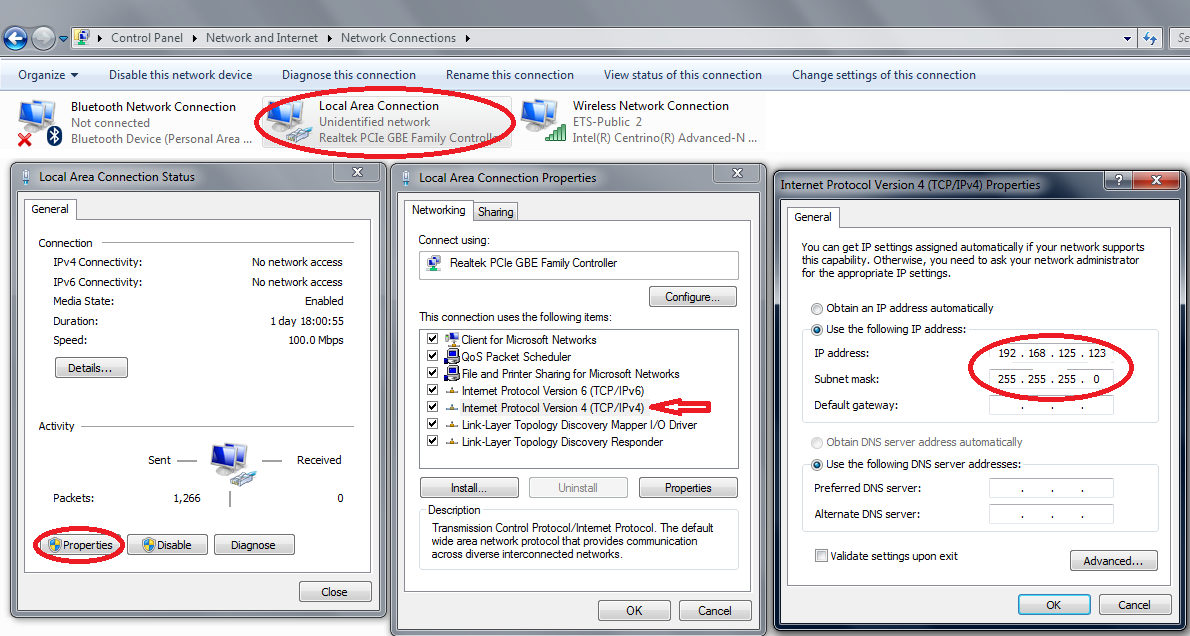

ตามขั้นตอนเหล่านี้เพื่อเปลี่ยนIP ของคอมพิวเตอร์:

1.เลือกวินโดว์Start➔Control Panel➔Network and Internet➔Network Connections

2.ดับเบิ้ลคลิกที่พื้นที่การ์ดเชื่อมต่อ

3.เลือกคุณสมบัติ

4.เลือกอินเตอร์เน็ตโปรโตคอลเวอร์ชั่น 4 (TCP/IPv4)

5.เลือกProperties

6.ป้อนค่า IP ของคอมพิวเตอร์รวมถึงค่าIP หุ่นยนต์และซับเน็ตมาสก์
